Welcher Kabelquerschnitt für 16 A Absicherung?

Für eine Standard-Absicherung mit B16 (16 A) reicht in den meisten Fällen ein Querschnitt von 2,5 mm² aus, sofern das Kabel im Installationsrohr (Verlegeart B2) liegt und die Leitung nicht länger als ca. 25–30 m ist. Längere Strecken oder ungünstigere Verlegearten erfordern 4 mm² oder mehr — entscheidend ist der Spannungsfall, der nach DIN VDE 0100-520 bei Endstromkreisen 3 % nicht überschreiten soll.

Wie wird der Kabelquerschnitt berechnet?

Der Querschnitt wird aus zwei Bedingungen abgeleitet: der Strombelastbarkeit nach DIN VDE 0298-4 und dem zulässigen Spannungsfall nach DIN VDE 0100-520. Formel für den Mindestquerschnitt bezogen auf den Spannungsfall: A = (2 · L · I · ρ) / ΔU bei Wechselstrom bzw. A = (√3 · L · I · ρ) / ΔU bei Drehstrom. Dabei ist L die einfache Leitungslänge in Meter, I die Stromstärke in Ampere, ρ der spezifische Widerstand (0,01724 Ω·mm²/m für Kupfer) und ΔU der maximal zulässige Spannungsfall in Volt.

Welcher Kabelquerschnitt für eine 11 kW Wallbox?

Für eine 11 kW Wallbox (16 A, 3-phasig) ist in der Regel NYM-J 5×2,5 mm² ausreichend, bei Leitungslängen über ca. 25 m sollte auf 5×4 mm² hochgegangen werden. Die Wallbox ist meldepflichtig beim Netzbetreiber. Wird die Leitung im Erdreich oder durch eine Außenwand geführt, ist NYY-J statt NYM-J zu verwenden. FI Typ B 30 mA ist Pflicht.

Welcher Kabelquerschnitt für eine 22 kW Wallbox?

Für 22 kW Wallboxen (32 A, 3-phasig) wird NYM-J 5×6 mm² verlegt, ab ca. 20 m Strecke 5×10 mm². Die Anlage ist genehmigungspflichtig. Bei Erdverlegung ist NYY-J vorgeschrieben. Abgesichert mit 3×C32, FI Typ B 30 mA.

Was bedeutet 3 % Spannungsfall?

3 % Spannungsfall heißt: Vom Hausanschluss bis zur Steckdose dürfen maximal 3 % der Nennspannung verloren gehen. Bei 230 V entspricht das 6,9 V Verlust, bei 400 V Drehstrom 12 V. DIN 18015-1 gibt diesen Wert für Steckdosenstromkreise vor; für Beleuchtung sind nur 1,5 % zulässig, weil Lampen empfindlicher auf Spannungseinbrüche reagieren. Der maximale Wert nach VDE 0100-520 beträgt 5 %, gilt aber nur in Ausnahmefällen.

Was ist der Unterschied zwischen NYM-J und NYY-J?

NYM-J ist das Standard-Mantelkabel für trockene Innenräume — Wohnraum, Keller, Dachboden. NYY-J ist ein Erdkabel mit PVC-Außenmantel, geeignet für Verlegung im Erdreich (mindestens 60 cm Tiefe in Sandbett) und für Feuchträume. Bei Wallboxen, Außensteckdosen und Gartenleitungen ist NYY-J Pflicht. Im trockenen Wohnraum wäre NYY-J überdimensioniert und unnötig teuer.

Welcher Querschnitt für einen Drehstrom-Herd?

Ein klassischer 400 V Drehstrom-Herd bis 11 kW wird mit NYM-J 5×2,5 mm² angeschlossen und mit 3×B16 abgesichert. 3 Außenleiter + Neutralleiter + Schutzleiter. Bei sehr langen Leitungswegen oder größeren Geräten gegebenenfalls 5×4 mm² wählen — der Querschnitt-Rechner prüft das automatisch.

Wie tief muss ein Erdkabel verlegt werden?

Im Hausgarten ist eine Verlegetiefe von mindestens 60 cm vorgeschrieben (Empfehlung der DIN VDE 0100-520 für nicht befahrene Flächen). Unter befahrbaren Flächen wie Einfahrten sind 80 cm erforderlich, im Forst- und Feldbereich 70 cm. Das Kabel kommt in ein Sandbett von ca. 10 cm Stärke, darüber ein gelbes Trassenwarnband ca. 30 cm über dem Kabel.

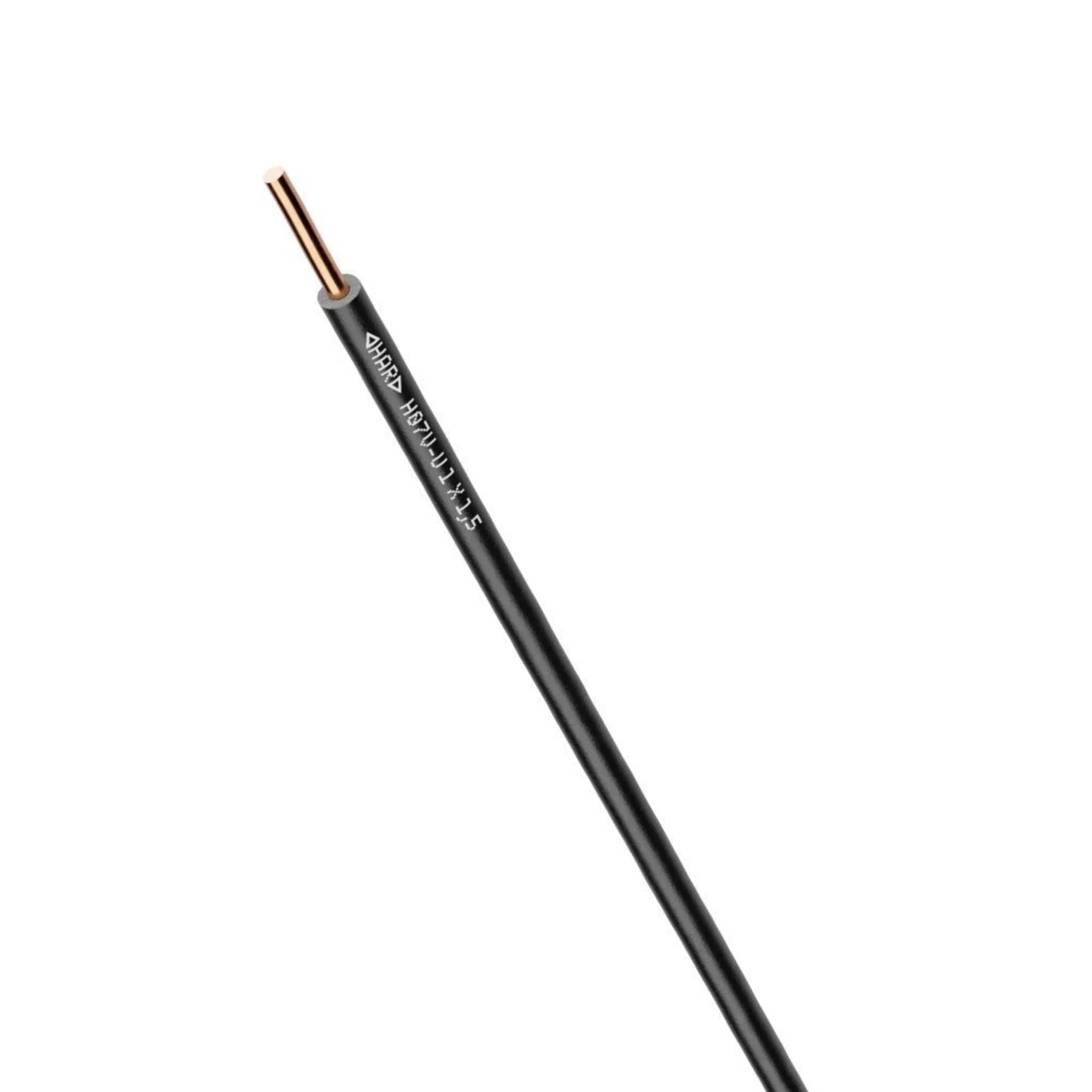

Lapp H07V-U Aderleitung eindrähtig 450/750 V für feste Verlegung

Zahlung & Sicherheit

Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.

Alle Produkte von Lapp Kabel&Leitung

H07V-U

Typ: Aderleitung

Artikelnummer: 4527021X/350

EAN: 4056158549942

€134,78 EUR

€134,78 EUR ~~€94,63 EUR~~

€0,39m

Steuer inbegriffen. Versand wird beim Bezahlvorgang berechnet.

Vor. Lieferzeit: 17. Jul 26 - 21. Jul 26

Verfügbar auf Lager (61600)

Leiternennquerschnitt: 1,5 mm²

1,5 mm² 2,5 mm²

Farbe: blau

blau braun grün/gelb

VPE: 350 m

350 m

Schneller Versand innerhalb 24h
Einfache Rückgabe innerhalb 30 Tage
Über 2.000 Kabel im direkten Bestand

Kabelbeschreibung

Auf einen Blick

Die HAR-zertifizierte Aderleitung von Lapp für die feste Verlegung: eindrähtiger Leiter, PVC-isoliert, 450/750 V – für die formstabile Verdrahtung in Gebäude und Schaltschrank.

Warum dieses Produkt

HAR-zertifiziert – harmonisierte Aderleitung mit unabhängigem Zertifizierungszeichen
Formstabil – eindrähtiger Leiter (Kennbuchstabe U) für feste Verlegung
Zwei Querschnitte – 1,5 und 2,5 mm²
Drei Farben – Blau, Braun und Grün/Gelb für Neutral-, Außen- und Schutzleiter-Kennzeichnung
Große Gebinde – 100 bis 1000 m für die Serienverdrahtung

Technische Daten

Merkmal	Spezifikation
Typ	H07V-U
Hersteller	Lapp
Zertifizierung	HAR
Bemessungsspannung U₀/U	450/750 V
Leiter	eindrähtig (Kennbuchstabe U)
Isolierung	PVC
Verlegung	feste Verlegung
Querschnitte	1,5 mm², 2,5 mm²
Farben	Blau, Braun (bn), Grün/Gelb (gnye)
Gebinde (VPE)	350 m, 100 m, 200 m, 1000 m

Angaben gemäß Typkennzeichnung und den hinterlegten Artikeldaten. Herstellerspezifische Detailwerte (z. B. Außendurchmesser, Gewicht) ergänzen wir nach Vorliegen des Datenblatts.

Typbezeichnung erklärt

H = harmonisierte Leitung · 07 = 450/750 V · V = PVC-Isolierung · U = eindrähtiger Leiter. Die Farbkürzel entsprechen der genormten Farbcodierung: bn = braun, gnye = grün/gelb.

Für wen ist dieses Produkt gemacht

Elektroinstallateure und Schaltschrankbauer, die größere Mengen einer Farbe für die Gebäude- und Schaltschrankverdrahtung benötigen.

Lieferumfang & Verpackung

Lieferung als Gebinde mit 100, 200, 350 oder 1000 m je Variantenauswahl.

Technische Kabeldaten

Leiter-Material = Kupfer
Leiter-Oberfläche = blank
Leiternennquerschnitt = 1,5 mm²
Leiter-Klasse = Kl.1 = eindrähtig
Ader-Zahl = 1
Werkstoff der Aderisolation = Polyvinylchlorid (PVC)
Spezifizierung Aderisolation = sonstige
Aderkennzeichnung nach HD 308 S2 = nein
Identifikations-/Codierfarbe Ader = blau
Ader-Farbe = blau
Kabelgeometrie = rund
Brandverhalten nach EN 13501-6: Klasse = Eca
Brandverhalten nach EN 13501-6: Rauchentwicklung = ohne
Brandverhalten nach EN 13501-6: Abtropfverhalten = ohne
Brandverhalten nach EN 13501-6: Säureentwicklung = ohne
Ölbeständig nach EN IEC 60811-404 = nein
Zulässige Kabelaußentemperatur bei Montage/Handling = 5..70 °C
Zulässige Kabelaußentemperatur nach Montage ohne Erschütterung = -40..70 °C
Nennspannung U0 = 450 V
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt = 12,8 mm
Nennspannung U = 750 V
Zertifiziert für Schiffsanwendungen = nein
Gewicht = 21 kg/km
