Welcher Kabelquerschnitt für 16 A Absicherung?

Für eine Standard-Absicherung mit B16 (16 A) reicht in den meisten Fällen ein Querschnitt von 2,5 mm² aus, sofern das Kabel im Installationsrohr (Verlegeart B2) liegt und die Leitung nicht länger als ca. 25–30 m ist. Längere Strecken oder ungünstigere Verlegearten erfordern 4 mm² oder mehr — entscheidend ist der Spannungsfall, der nach DIN VDE 0100-520 bei Endstromkreisen 3 % nicht überschreiten soll.

Wie wird der Kabelquerschnitt berechnet?

Der Querschnitt wird aus zwei Bedingungen abgeleitet: der Strombelastbarkeit nach DIN VDE 0298-4 und dem zulässigen Spannungsfall nach DIN VDE 0100-520. Formel für den Mindestquerschnitt bezogen auf den Spannungsfall: A = (2 · L · I · ρ) / ΔU bei Wechselstrom bzw. A = (√3 · L · I · ρ) / ΔU bei Drehstrom. Dabei ist L die einfache Leitungslänge in Meter, I die Stromstärke in Ampere, ρ der spezifische Widerstand (0,01724 Ω·mm²/m für Kupfer) und ΔU der maximal zulässige Spannungsfall in Volt.

Welcher Kabelquerschnitt für eine 11 kW Wallbox?

Für eine 11 kW Wallbox (16 A, 3-phasig) ist in der Regel NYM-J 5×2,5 mm² ausreichend, bei Leitungslängen über ca. 25 m sollte auf 5×4 mm² hochgegangen werden. Die Wallbox ist meldepflichtig beim Netzbetreiber. Wird die Leitung im Erdreich oder durch eine Außenwand geführt, ist NYY-J statt NYM-J zu verwenden. FI Typ B 30 mA ist Pflicht.

Welcher Kabelquerschnitt für eine 22 kW Wallbox?

Für 22 kW Wallboxen (32 A, 3-phasig) wird NYM-J 5×6 mm² verlegt, ab ca. 20 m Strecke 5×10 mm². Die Anlage ist genehmigungspflichtig. Bei Erdverlegung ist NYY-J vorgeschrieben. Abgesichert mit 3×C32, FI Typ B 30 mA.

Was bedeutet 3 % Spannungsfall?

3 % Spannungsfall heißt: Vom Hausanschluss bis zur Steckdose dürfen maximal 3 % der Nennspannung verloren gehen. Bei 230 V entspricht das 6,9 V Verlust, bei 400 V Drehstrom 12 V. DIN 18015-1 gibt diesen Wert für Steckdosenstromkreise vor; für Beleuchtung sind nur 1,5 % zulässig, weil Lampen empfindlicher auf Spannungseinbrüche reagieren. Der maximale Wert nach VDE 0100-520 beträgt 5 %, gilt aber nur in Ausnahmefällen.

Was ist der Unterschied zwischen NYM-J und NYY-J?

NYM-J ist das Standard-Mantelkabel für trockene Innenräume — Wohnraum, Keller, Dachboden. NYY-J ist ein Erdkabel mit PVC-Außenmantel, geeignet für Verlegung im Erdreich (mindestens 60 cm Tiefe in Sandbett) und für Feuchträume. Bei Wallboxen, Außensteckdosen und Gartenleitungen ist NYY-J Pflicht. Im trockenen Wohnraum wäre NYY-J überdimensioniert und unnötig teuer.

Welcher Querschnitt für einen Drehstrom-Herd?

Ein klassischer 400 V Drehstrom-Herd bis 11 kW wird mit NYM-J 5×2,5 mm² angeschlossen und mit 3×B16 abgesichert. 3 Außenleiter + Neutralleiter + Schutzleiter. Bei sehr langen Leitungswegen oder größeren Geräten gegebenenfalls 5×4 mm² wählen — der Querschnitt-Rechner prüft das automatisch.

Wie tief muss ein Erdkabel verlegt werden?

Im Hausgarten ist eine Verlegetiefe von mindestens 60 cm vorgeschrieben (Empfehlung der DIN VDE 0100-520 für nicht befahrene Flächen). Unter befahrbaren Flächen wie Einfahrten sind 80 cm erforderlich, im Forst- und Feldbereich 70 cm. Das Kabel kommt in ein Sandbett von ca. 10 cm Stärke, darüber ein gelbes Trassenwarnband ca. 30 cm über dem Kabel.

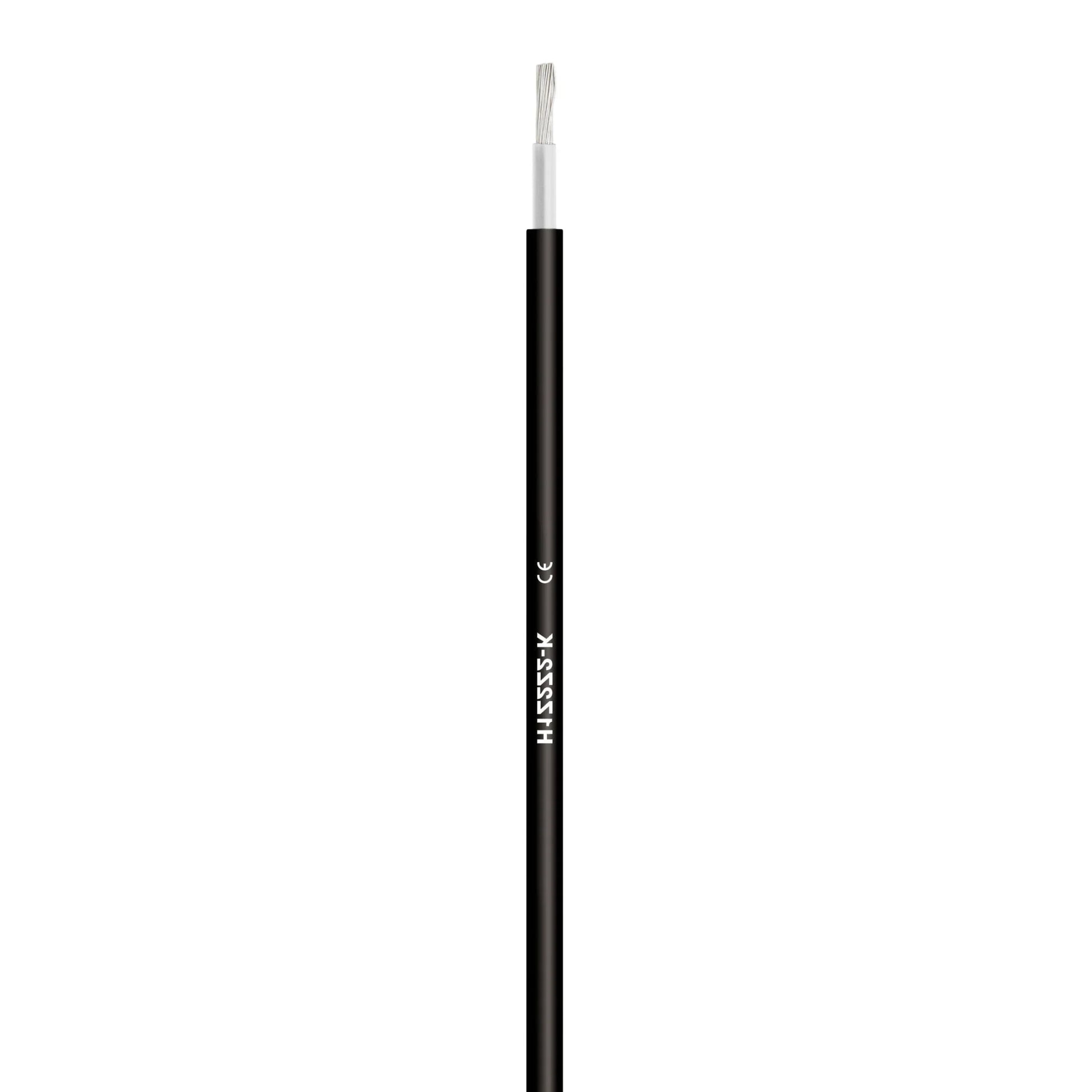

Lapp H1Z2Z2-K Solarkabel nach EN 50618 für Photovoltaik

Zahlung & Sicherheit

Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.

Alle Produkte von Lapp Kabel&Leitung

H1Z2Z2-K

Name: H1Z2Z2-K
Brand: Lapp Kabel&Leitung
Price: 1.21 EUR
Availability: OutOfStock

Typ: Solarkabel

Artikelnummer: 1023759

EAN: 4056155097880

€1,21 EUR

€1,21 EUR ~~€1,18 EUR~~

Steuer inbegriffen. Versand wird beim Bezahlvorgang berechnet.

Vor. Lieferzeit: 17. Jul 26 - 21. Jul 26

Ausverkauft

Leiternennquerschnitt: 4 mm²

Farbe: schwarz

Schneller Versand innerhalb 24h
Einfache Rückgabe innerhalb 30 Tage
Über 2.000 Kabel im direkten Bestand

Kabelbeschreibung

Auf einen Blick

Die Stringleitung für Photovoltaik-Anlagen: Das H1Z2Z2-K von Lapp verbindet PV-Module, Generatoranschlusskasten und Wechselrichter – ausgelegt nach EN 50618 für Systemspannungen bis 1500 V DC und den dauerhaften Einsatz im Freien.

Warum dieses Produkt

Für moderne PV-Systeme – Solarkabel nach EN 50618, geeignet bis 1500 V DC
Wetterfest – UV- und witterungsbeständig für die Freiluftverlegung
Halogenfrei – im Brandfall keine halogenhaltigen Gase
Flexibel – gut zu verarbeiten bei der String-Verlegung am Modulfeld
Drei Querschnitte – 4, 6 und 10 mm² für unterschiedliche Stringlängen und Ströme
Polung farblich sauber – Schwarz, Rot und Blau zur eindeutigen Kennzeichnung

Technische Daten

Merkmal	Spezifikation
Typ	H1Z2Z2-K
Hersteller	Lapp
Norm	EN 50618 (Solarkabel)
Spannung	bis 1500 V DC
Mantel/Isolierung	halogenfrei
Beständigkeit	UV- und witterungsbeständig
Querschnitte	4 mm², 6 mm², 10 mm²
Farben	schwarz, rot, blau
Artikel-Nr. (Basisvariante)	1023759 · EAN 4056155097880

Angaben gemäß Typkennzeichnung und den hinterlegten Artikeldaten. Herstellerspezifische Detailwerte (z. B. Außendurchmesser, Gewicht) ergänzen wir nach Vorliegen des Datenblatts.

Für wen ist dieses Produkt gemacht

Solarteure und Elektrofachbetriebe im PV-Anlagenbau: Stringverkabelung vom Modulfeld über den Generatoranschlusskasten bis zur DC-Seite des Wechselrichters.

Lieferumfang & Verpackung

Lieferung je gewählter Variante (Querschnitt/Farbe). Preis- und Mengenbasis siehe Variantenauswahl.

Technische Kabeldaten

Leiter-Material = Kupfer
Leiter-Oberfläche = verzinnt
Leiternennquerschnitt = 4 mm²
Ader-Zahl = 1
Werkstoff der Aderisolation = sonstige
Spezifizierung Aderisolation = sonstige
Mit Schutzleiter = nein
Mantelmaterial = sonstige
Spezifizierung Mantelmaterial = sonstige
Mantel-Farbe = schwarz
Kabelgeometrie = rund
Außendurchmesser ca. = 5,8 mm
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt = 23,2 mm
