Welcher Kabelquerschnitt für 16 A Absicherung?

Für eine Standard-Absicherung mit B16 (16 A) reicht in den meisten Fällen ein Querschnitt von 2,5 mm² aus, sofern das Kabel im Installationsrohr (Verlegeart B2) liegt und die Leitung nicht länger als ca. 25–30 m ist. Längere Strecken oder ungünstigere Verlegearten erfordern 4 mm² oder mehr — entscheidend ist der Spannungsfall, der nach DIN VDE 0100-520 bei Endstromkreisen 3 % nicht überschreiten soll.

Wie wird der Kabelquerschnitt berechnet?

Der Querschnitt wird aus zwei Bedingungen abgeleitet: der Strombelastbarkeit nach DIN VDE 0298-4 und dem zulässigen Spannungsfall nach DIN VDE 0100-520. Formel für den Mindestquerschnitt bezogen auf den Spannungsfall: A = (2 · L · I · ρ) / ΔU bei Wechselstrom bzw. A = (√3 · L · I · ρ) / ΔU bei Drehstrom. Dabei ist L die einfache Leitungslänge in Meter, I die Stromstärke in Ampere, ρ der spezifische Widerstand (0,01724 Ω·mm²/m für Kupfer) und ΔU der maximal zulässige Spannungsfall in Volt.

Welcher Kabelquerschnitt für eine 11 kW Wallbox?

Für eine 11 kW Wallbox (16 A, 3-phasig) ist in der Regel NYM-J 5×2,5 mm² ausreichend, bei Leitungslängen über ca. 25 m sollte auf 5×4 mm² hochgegangen werden. Die Wallbox ist meldepflichtig beim Netzbetreiber. Wird die Leitung im Erdreich oder durch eine Außenwand geführt, ist NYY-J statt NYM-J zu verwenden. FI Typ B 30 mA ist Pflicht.

Welcher Kabelquerschnitt für eine 22 kW Wallbox?

Für 22 kW Wallboxen (32 A, 3-phasig) wird NYM-J 5×6 mm² verlegt, ab ca. 20 m Strecke 5×10 mm². Die Anlage ist genehmigungspflichtig. Bei Erdverlegung ist NYY-J vorgeschrieben. Abgesichert mit 3×C32, FI Typ B 30 mA.

Was bedeutet 3 % Spannungsfall?

3 % Spannungsfall heißt: Vom Hausanschluss bis zur Steckdose dürfen maximal 3 % der Nennspannung verloren gehen. Bei 230 V entspricht das 6,9 V Verlust, bei 400 V Drehstrom 12 V. DIN 18015-1 gibt diesen Wert für Steckdosenstromkreise vor; für Beleuchtung sind nur 1,5 % zulässig, weil Lampen empfindlicher auf Spannungseinbrüche reagieren. Der maximale Wert nach VDE 0100-520 beträgt 5 %, gilt aber nur in Ausnahmefällen.

Was ist der Unterschied zwischen NYM-J und NYY-J?

NYM-J ist das Standard-Mantelkabel für trockene Innenräume — Wohnraum, Keller, Dachboden. NYY-J ist ein Erdkabel mit PVC-Außenmantel, geeignet für Verlegung im Erdreich (mindestens 60 cm Tiefe in Sandbett) und für Feuchträume. Bei Wallboxen, Außensteckdosen und Gartenleitungen ist NYY-J Pflicht. Im trockenen Wohnraum wäre NYY-J überdimensioniert und unnötig teuer.

Welcher Querschnitt für einen Drehstrom-Herd?

Ein klassischer 400 V Drehstrom-Herd bis 11 kW wird mit NYM-J 5×2,5 mm² angeschlossen und mit 3×B16 abgesichert. 3 Außenleiter + Neutralleiter + Schutzleiter. Bei sehr langen Leitungswegen oder größeren Geräten gegebenenfalls 5×4 mm² wählen — der Querschnitt-Rechner prüft das automatisch.

Wie tief muss ein Erdkabel verlegt werden?

Im Hausgarten ist eine Verlegetiefe von mindestens 60 cm vorgeschrieben (Empfehlung der DIN VDE 0100-520 für nicht befahrene Flächen). Unter befahrbaren Flächen wie Einfahrten sind 80 cm erforderlich, im Forst- und Feldbereich 70 cm. Das Kabel kommt in ein Sandbett von ca. 10 cm Stärke, darüber ein gelbes Trassenwarnband ca. 30 cm über dem Kabel.

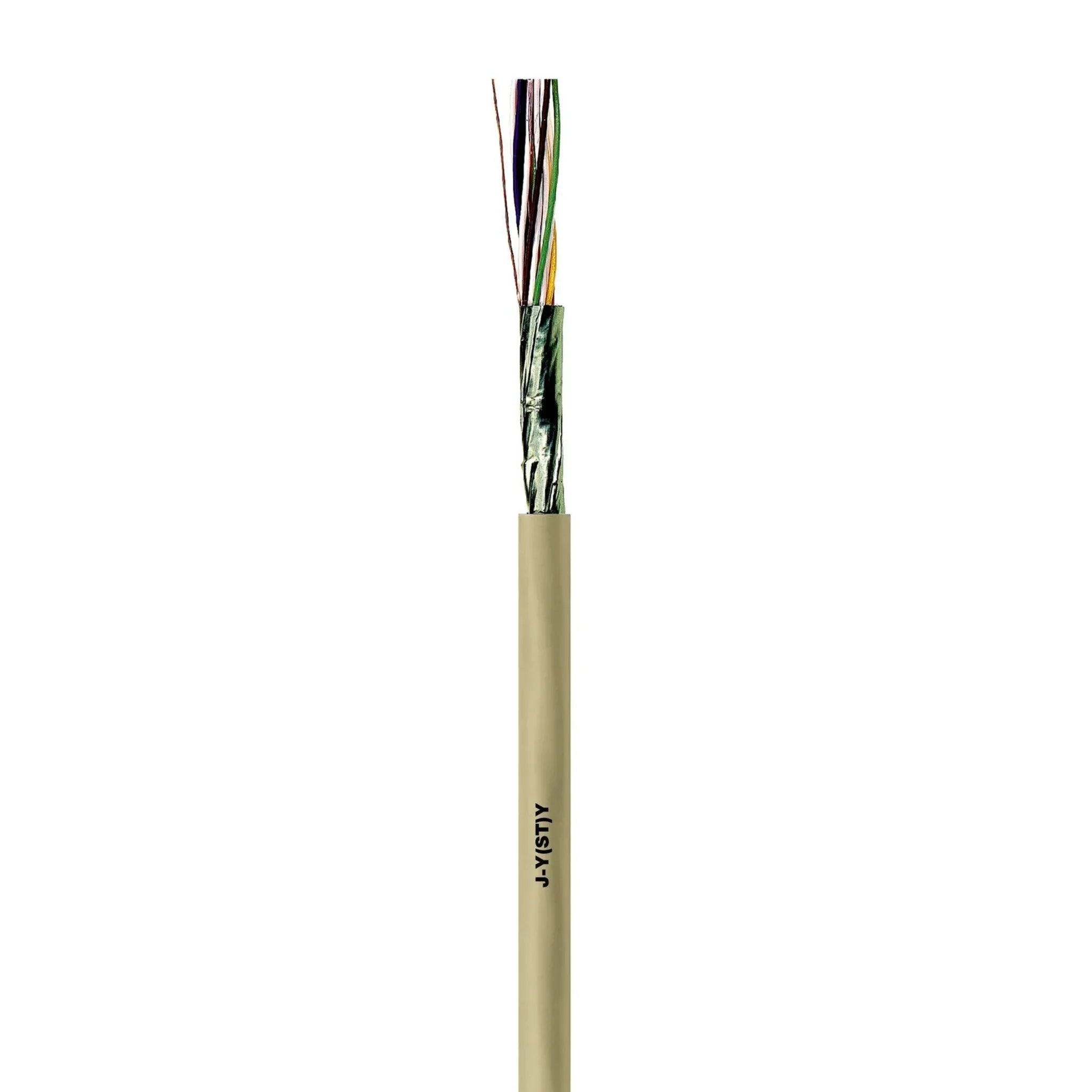

Lapp J-Y(St)Y Fernmeldeleitung geschirmt nach VDE 0815

Zahlung & Sicherheit

Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.

J-Y(St)Y Fernmeldeleitung

Name: J-Y(St)Y Fernmeldeleitung
Brand: Lapp Kabel&Leitung
Price: 0.57 EUR
Availability: InStock

Typ: Fernmeldekabel

Artikelnummer: 1591500

EAN: 4044773101720

€0,57 EUR

€0,57 EUR ~~€0,82 EUR~~

Steuer inbegriffen. Versand wird beim Bezahlvorgang berechnet.

Vor. Lieferzeit: 17. Jul 26 - 21. Jul 26

Verfügbar auf Lager (17900)

Schneller Versand innerhalb 24h
Einfache Rückgabe innerhalb 30 Tage
Über 2.000 Kabel im direkten Bestand

Kabelbeschreibung

Auf einen Blick

Die geschirmte Fernmeldeleitung von Lapp: J-Y(St)Y-Installationsleitung nach VDE 0815 mit PVC-Isolierung und statischem Schirm – in 102 Varianten von 1x2 bis 100x2 Adern.

Warum dieses Produkt

Normgerecht – Installationsleitung nach VDE 0815
Geschirmt – statischer Schirm (St) für den Schutz der Übertragungskreise
Markenqualität – von Lapp
102 Varianten – 1 bis 100 Paare mit 0,6 oder 0,8 mm Leiterdurchmesser

Technische Daten

Merkmal	Spezifikation
Typ	J-Y(St)Y
Hersteller	Lapp
Norm	VDE 0815
Isolierung/Mantel	PVC
Schirm	statischer Schirm (St)
Anzahl Paare	1, 2, 3, 4, 5, 6, 8, 10, 12, 16, 20, 24, 30, 50, 100
Leiterdurchmesser	0,8 mm, 0,6 mm
Gebinde (VPE)	1 m, Ring 100 m, Ring 250 m, Trommel 500 m, Trommel 1000 m, 100 m

Angaben gemäß Typkennzeichnung und den hinterlegten Artikeldaten. Herstellerspezifische Detailwerte (z. B. Außendurchmesser, Gewicht) ergänzen wir nach Vorliegen des Datenblatts.

Typbezeichnung erklärt

J = Installationskabel · Y = PVC-Isolierung · (St) = statischer Schirm · Y = PVC-Mantel.

Für wen ist dieses Produkt gemacht

Elektro- und Fernmeldetechniker für Telefon-, Klingel-, Türsprech- und Signalinstallationen.

Lieferumfang & Verpackung

Als Ring 100/250 m, Trommel 500/1000 m oder Meterware je Variantenauswahl.

Technische Kabeldaten

Leiter-Material = Kupfer
Leiter-Oberfläche = blank
Leiterdurchmesser = 0,8 mm
Leiternennquerschnitt = 2 mm²
Leiter-Klasse = Kl.1 = eindrähtig
Ader-Zahl = 2
Anzahl der Verseilelemente = 1
Verseilelement = Paare
Werkstoff der Aderisolation = Polyvinylchlorid (PVC)
Spezifizierung Aderisolation = sonstige
Aderkennzeichnung nach HD 308 S2 = nein
Ader-Kennzeichnung = Farbe
Schirm über Verseilelement = ohne
Verseilung = Lagen
Schirm über Verseilung = Folie
Kabel längswasserdicht = nein
Kabel querwasserdicht = nein
Schutzmantel = Polyvinylchlorid (PVC)
Mantelmaterial = Polyvinylchlorid (PVC)
Spezifizierung Mantelmaterial = sonstige
Mantel-Farbe = grau
Kabelgeometrie = rund
Flammwidrig nach IEC 60332-1-2 = ja
Flammwidrig nach IEC 60332-3-21 (Cat A F/R) = nein
Flammwidrig nach IEC 60332-3-22 (Cat A) = nein
Flammwidrig nach IEC 60332-3-23 (Cat B) = nein
Flammwidrig nach IEC 60332-3-24 (Cat C) = nein
Flammwidrig nach IEC 60332-3-25 (Cat D) = nein
Raucharm nach EN IEC 61034-2 = nein
Halogenfrei nach EN IEC 60754-1 = nein
Halogenfrei nach EN IEC 60754-2 = nein
Halogenfrei nach EN IEC 60754-3 = nein
Brandverhalten nach EN 13501-6: Klasse = Eca
Brandverhalten nach EN 13501-6: Rauchentwicklung = ohne
Brandverhalten nach EN 13501-6: Abtropfverhalten = ohne
Brandverhalten nach EN 13501-6: Säureentwicklung = ohne
Ölbeständig nach EN IEC 60811-404 = nein
Außendurchmesser ca. = 6 mm
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt = 60 mm
Zulässige Kabelaußentemperatur bei Montage/Handling = -5..50 °C
Zulässige Kabelaußentemperatur nach Montage ohne Erschütterung = -30..70 °C
Zertifiziert für Schiffsanwendungen = nein
Gewicht = 40 kg/km
