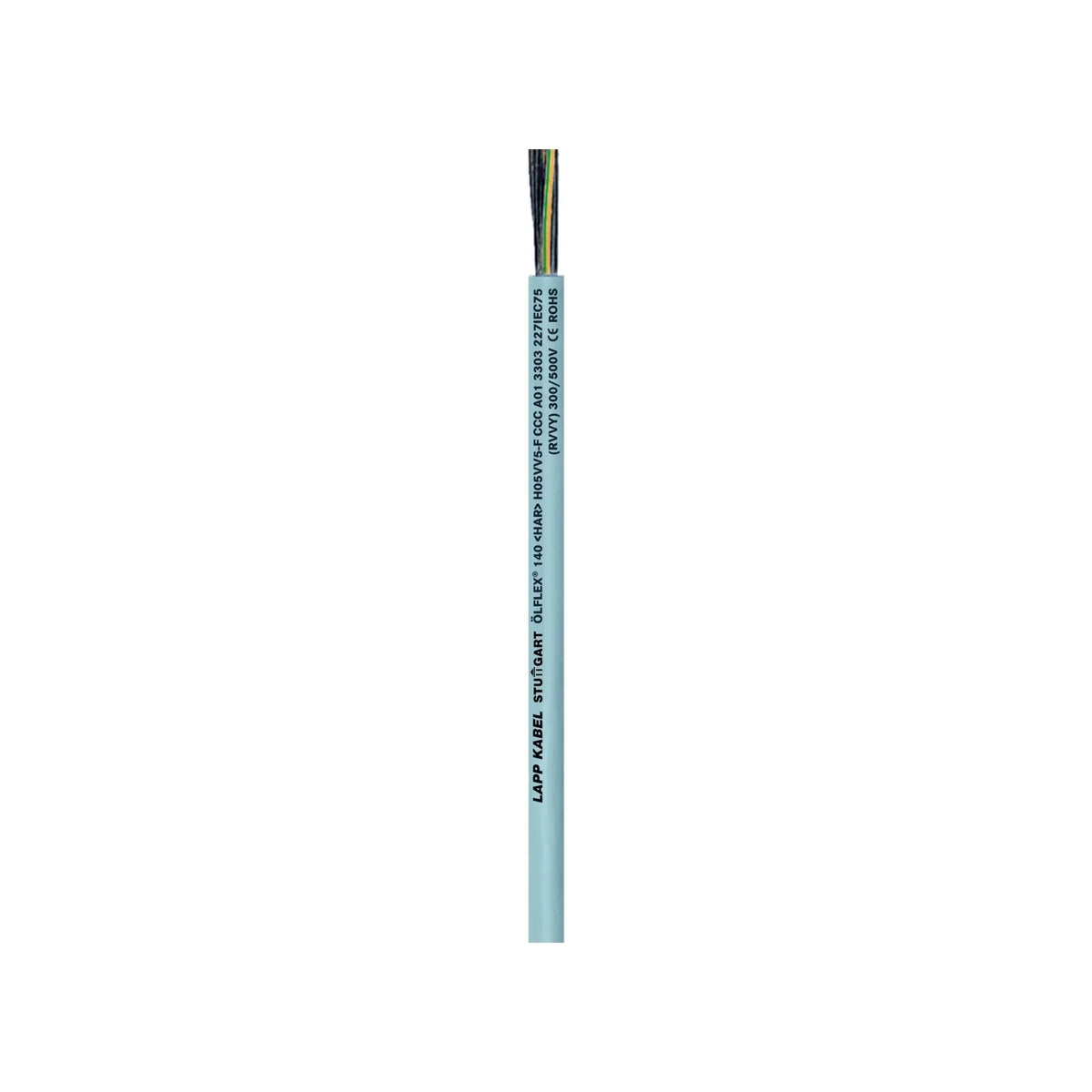

Harmonisierte PVC-Steuerleitung H05VV5-F mit nummerierten Adern: Lapp ÖLFLEX 140 ist eine flexible Steuerleitung vom Typ H05VV5-F mit PVC-Aderisolation, grauem PVC-Mantel und Nennspannung U0/U 300/500 V. Die Adern sind mit Ziffern gekennzeichnet, ein grün-gelber Schutzleiter ist in allen Aufbauten enthalten.

Warum dieses Produkt

• 3–41 Adern, 0,5–2,5 mm² – nicht jede Kombination – Übersicht unter Varianten.
• Mit Schutzleiter – alle Aufbauten als G-Ausführung mit grün-gelbem Schutzleiter.
• Lieferform – als Meterware oder auf Ring bzw. Trommel – Lieferform je Aufbau unter VPE wählbar.
• Feindrähtiger Kupferleiter Kl. 5 – blanke Kupferlitze, Aderisolation aus PVC, Adern mit Ziffern gekennzeichnet.
• PVC-Mantel grau – runde Bauform, flammwidrig nach IEC 60332-1-2, kältebeständig nach EN 60811-504+505+506.
• Nennspannung U0/U 300/500 V – harmonisierter Typ H05VV5-F, einheitlich für alle Aufbauten.
• Temperaturbereich – Kabelaußentemperatur bei Montage/Handling −5 bis 70 °C, nach Montage ohne Erschütterung −40 bis 70 °C.
• Außendurchmesser je nach Aufbau ca. 6,3–26,9 mm – Mindestbiegeradius flexibel (freie Bewegung) 87,5–370 mm, fest verlegt 28–118,4 mm, Gewicht 62–1110 kg/km – Werte der gewählten Variante in den technischen Daten.

Einsatzbereiche

Flexible Steuerleitung für den Einsatz bei freier Bewegung und für die feste Verlegung – Mindestbiegeradien für beide Fälle sind angegeben. Montage und Handling bei Kabelaußentemperaturen von −5 bis 70 °C; nach der Montage ohne Erschütterung ist der Bereich von −40 bis 70 °C zulässig. Vergleichbare Typen: H05VV5-F.

Varianten im Überblick

• 0,5 mm² – 3, 4, 5, 7, 12, 18, 25, 34 Adern.
• 0,75 mm² – 3, 4, 5, 7, 12, 18, 25, 34, 41 Adern.
• 1 mm² – 3, 4, 5, 7, 12, 18, 25, 34, 41 Adern.
• 1,5 mm² – 3, 4, 5, 7, 12, 18, 25, 34 Adern.
• 2,5 mm² – 3, 4, 5, 7, 12, 14, 18, 25 Adern.
• Aufbaubezeichnung – alle Varianten als „G“ (z. B. 3G0,5) mit grün-gelbem Schutzleiter und einheitlich U0/U 300/500 V.
• Lieferform – Meterware, Ring oder Trommel – nicht jede Lieferform für jeden Aufbau, Auswahl unter VPE.

Typbezeichnung erklärt

H05VV5-F: H = harmonisierte Leitung, 05 = Nennspannung 300/500 V, V = PVC-Aderisolation, V5 = ölbeständige PVC-Mischung für den Mantel, -F = feindrähtiger Leiter für flexible Leitungen. „G“ im Aufbau (z. B. 3G1,5) = mit grün-gelbem Schutzleiter, die Aderzahl schließt ihn ein.

• Leiter-Material = Kupfer
• Leiter-Oberfläche = blank
• Leiternennquerschnitt = 0,5 mm²
• Leiter-Klasse = Kl.5 = feindrähtig
• Ader-Zahl = 3
• Schirm über Verseilelement = ohne
• Verseilelement = sonstige
• Schirm über Verseilung = ohne
• Werkstoff der Aderisolation = Polyvinylchlorid (PVC)
• Spezifizierung Aderisolation = sonstige
• Aderkennzeichnung nach HD 308 S2 = nein
• Ader-Kennzeichnung = Ziffern
• Mit Schutzleiter = ja
• Tragorgan = ohne
• Mantelmaterial = Polyvinylchlorid (PVC)
• Spezifizierung Mantelmaterial = sonstige
• Mantel-Farbe = grau
• Schirm = nein
• Kabelgeometrie = rund
• Torsionsschutz = nein
• Flammwidrig nach IEC 60332-1-2 = ja
• Flammwidrig nach IEC 60332-3-21 (Cat A F/R) = nein
• Flammwidrig nach IEC 60332-3-22 (Cat A) = nein
• Flammwidrig nach IEC 60332-3-23 (Cat B) = nein
• Flammwidrig nach IEC 60332-3-24 (Cat C) = nein
• Flammwidrig nach IEC 60332-3-25 (Cat D) = nein
• Raucharm nach EN IEC 61034-2 = nein
• Halogenfrei nach EN IEC 60754-1 = nein
• Halogenfrei nach EN IEC 60754-2 = nein
• Halogenfrei nach EN IEC 60754-3 = nein
• Brandverhalten nach EN 13501-6: Klasse = ohne
• Brandverhalten nach EN 13501-6: Rauchentwicklung = ohne
• Brandverhalten nach EN 13501-6: Abtropfverhalten = ohne
• Brandverhalten nach EN 13501-6: Säureentwicklung = ohne
• Ölbeständig nach EN IEC 60811-404 = nein
• Außendurchmesser ca. = 6,3 mm
• Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung = 87,5 mm
• Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt = 28 mm
• Zulässige Kabelaußentemperatur bei Montage/Handling = -5..70 °C
• Zulässige Kabelaußentemperatur nach Montage ohne Erschütterung = -40..70 °C
• Nennspannung U0 = 300 V
• Nennspannung U = 500 V
• Gewicht = 62 kg/km
