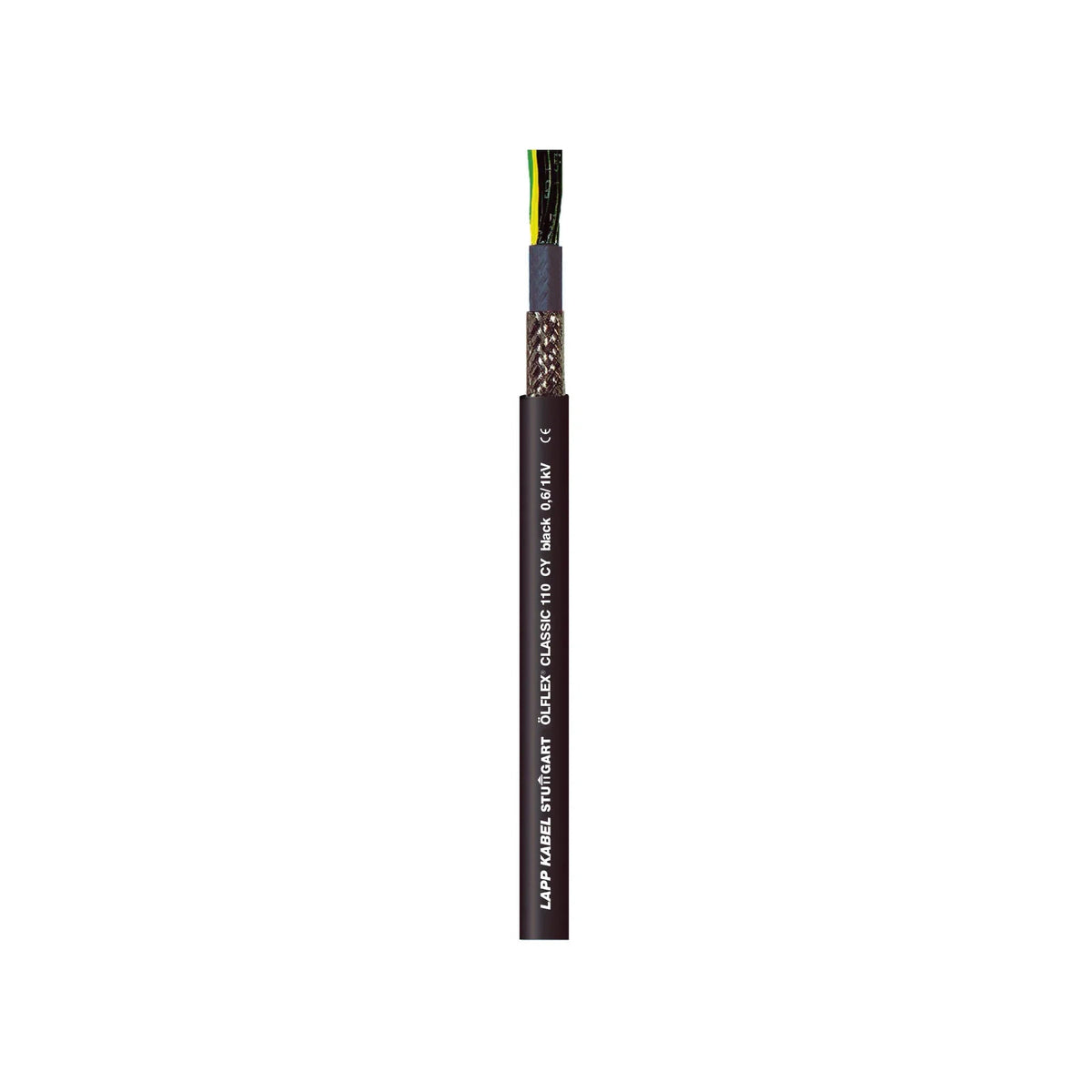

Geschirmte Steuerleitung 0,6/1 kV mit schwarzem PVC-Mantel: Lapp ÖLFLEX CLASSIC 110 CY Black ist eine flexible Steuerleitung mit PVC-Aderisolation, Geflechtschirm über der Verseilung und schwarzem PVC-Mantel für die Nennspannung U0/U 0,6/1 kV. Die Adern sind mit Ziffern gekennzeichnet; je nach Aufbau mit oder ohne grün-gelben Schutzleiter.

Warum dieses Produkt

• 2–25 Adern, 0,75–120 mm² – nicht jede Kombination – Übersicht unter Varianten.
• Mit oder ohne Schutzleiter – zweiadrig ohne, ab drei Adern mit grün-gelbem Schutzleiter; 3-adrig bei 1 und 1,5 mm² sowie 4-adrig bei 0,75–1,5 mm² wahlweise mit oder ohne – Auswahl unter „VPE & Schutzleiter“.
• Lieferform – als Meterware oder auf Ring bzw. Trommel – Lieferform je Aufbau wählbar.
• Feindrähtiger Kupferleiter Kl. 5 – blanke Kupferlitze, Aderisolation aus PVC, Adern mit Ziffern gekennzeichnet.
• Geflechtschirm, PVC-Mantel schwarz – Schirmgeflecht über der Verseilung, runde Bauform; flammwidrig nach IEC 60332-1-2, Brandverhaltensklasse Eca nach EN 13501-6.
• Nennspannung U0/U 0,6/1 kV – einheitlich für alle Aufbauten.
• Temperaturbereich – Kabelaußentemperatur bei Montage/Handling −5 bis 70 °C, nach Montage ohne Erschütterung −40 bis 80 °C.
• Außendurchmesser je nach Aufbau ca. 10,5–58,1 mm – Mindestbiegeradius flexibel (freie Bewegung) 210–1162 mm, fest verlegt 63–348,6 mm, Gewicht 150–7509 kg/km – Werte der gewählten Variante in den technischen Daten.

Einsatzbereiche

Flexible, geschirmte Steuerleitung für den Einsatz bei freier Bewegung und für die feste Verlegung – Mindestbiegeradien für beide Fälle sind angegeben. Montage und Handling bei Kabelaußentemperaturen von −5 bis 70 °C; nach der Montage ohne Erschütterung ist der Bereich von −40 bis 80 °C zulässig. Vergleichbare Typen: YSLYCY-JZ, Helukabel JZ-600-Y-CY.

Varianten im Überblick

• 0,75 mm², 1 mm² und 1,5 mm² – je 2, 3, 4, 5, 7, 12, 18, 25 Adern.
• 2,5 mm² – 3, 4, 5, 7, 12 Adern.
• 4 mm² – 4, 5, 7 Adern.
• 6 mm², 10 mm² und 16 mm² – je 4, 5 Adern.
• 25 mm², 35 mm², 50 mm², 70 mm², 95 mm² und 120 mm² – je 4 Adern.
• Ohne Schutzleiter („X“) – 2X0,75, 2X1, 2X1,5, 3X1, 3X1,5, 4X0,75, 4X1 und 4X1,5.
• Mit Schutzleiter („G“) – alle Aufbauten ab 3 Adern; bei 3 × 1 mm², 3 × 1,5 mm² und 4 × 0,75–1,5 mm² gibt es beide Ausführungen.
• Lieferform – Meterware, Ring oder Trommel – nicht jede Lieferform für jeden Aufbau, Auswahl unter „VPE & Schutzleiter“.

Typbezeichnung erklärt

CY: C = Kupfergeflechtschirm, Y = PVC-Außenmantel; Black (engl. schwarz) passt zur schwarzen Mantelfarbe. „X“ im Aufbau = ohne Schutzleiter, „G“ = mit grün-gelbem Schutzleiter. Vergleichstyp YSLYCY-JZ: Y = PVC, SL = Steuerleitung, C = Kupfergeflechtschirm, J = mit grün-gelbem Schutzleiter, Z = Adern mit Ziffern.

• Leiter-Material = Kupfer
• Leiter-Oberfläche = blank
• Leiternennquerschnitt = 0,75 mm²
• Leiter-Klasse = Kl.5 = feindrähtig
• Ader-Zahl = 2
• Verseilelement = sonstige
• Schirm über Verseilelement = ohne
• Schirm über Verseilung = Geflecht
• Werkstoff der Aderisolation = Polyvinylchlorid (PVC)
• Spezifizierung Aderisolation = sonstige
• Aderkennzeichnung nach HD 308 S2 = nein
• Ader-Kennzeichnung = Ziffern
• Schirm = ja
• Mit Schutzleiter = nein
• Tragorgan = ohne
• Torsionsschutz = nein
• Mantelmaterial = Polyvinylchlorid (PVC)
• Spezifizierung Mantelmaterial = sonstige
• Mantel-Farbe = schwarz
• Kabelgeometrie = rund
• Flammwidrig nach IEC 60332-1-2 = ja
• Flammwidrig nach IEC 60332-3-21 (Cat A F/R) = nein
• Flammwidrig nach IEC 60332-3-22 (Cat A) = nein
• Flammwidrig nach IEC 60332-3-23 (Cat B) = nein
• Flammwidrig nach IEC 60332-3-24 (Cat C) = nein
• Flammwidrig nach IEC 60332-3-25 (Cat D) = nein
• Raucharm nach EN IEC 61034-2 = nein
• Halogenfrei nach EN IEC 60754-1 = nein
• Halogenfrei nach EN IEC 60754-2 = nein
• Brandverhalten nach EN 13501-6: Klasse = Eca
• Brandverhalten nach EN 13501-6: Säureentwicklung = ohne
• Ölbeständig nach EN IEC 60811-404 = nein
• Außendurchmesser ca. = 10,5 mm
• Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung = 210 mm
• Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt = 63 mm
• Zulässige Kabelaußentemperatur bei Montage/Handling = -5..70 °C
• Zulässige Kabelaußentemperatur nach Montage ohne Erschütterung = -40..80 °C
• Nennspannung U0 = 0,6 kV
• Nennspannung U = 1 kV
• Gewicht = 150 kg/km
