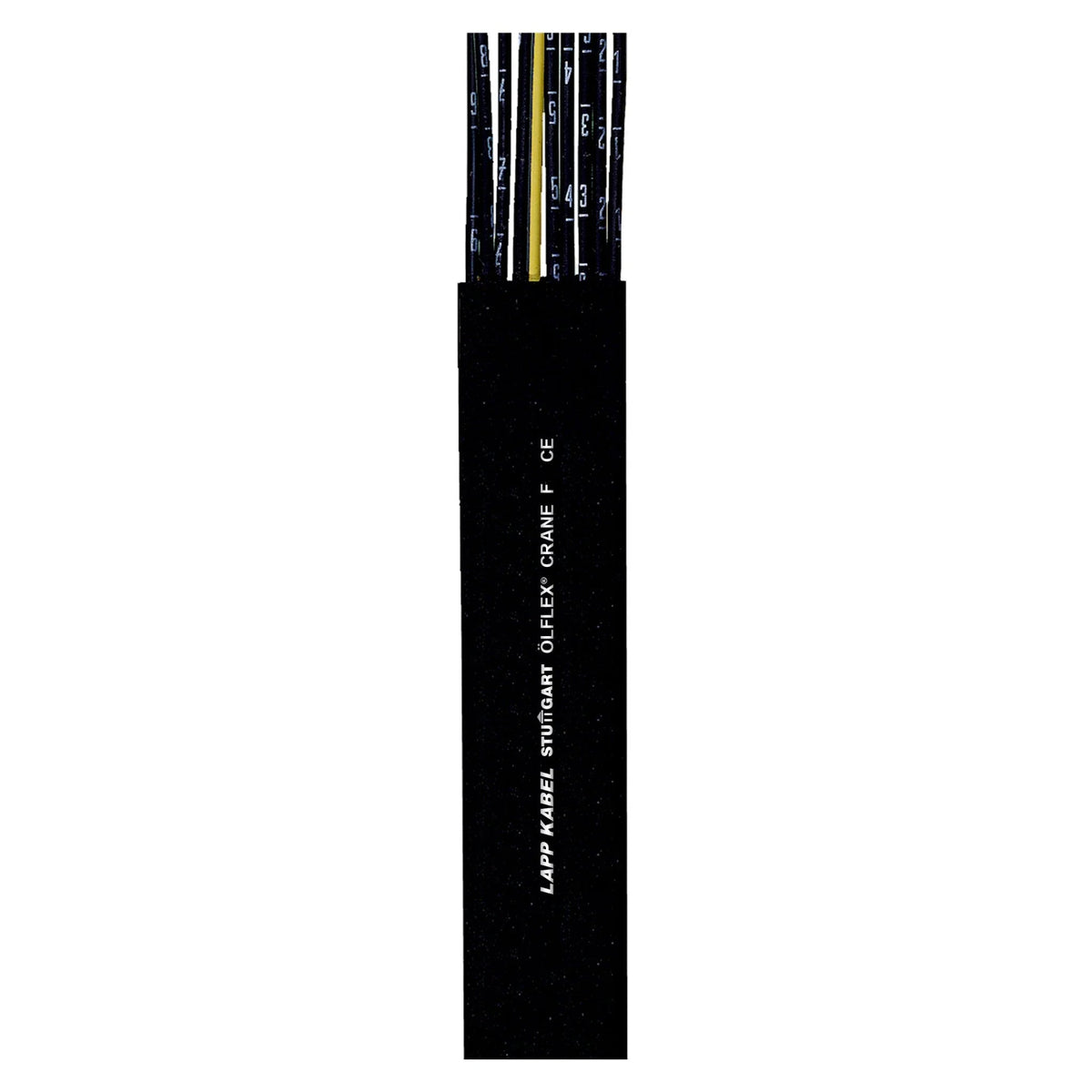

Gummi-Flachleitung für Krananlagen und Kabelwagensysteme: Lapp ÖLFLEX CRANE F ist eine flexible Flachleitung mit Gummi-Aderisolation, schwarzem Außenmantel aus Spezial-Gummimischung und grün-gelbem Schutzleiter für U0/U 300/500 V. Laut Herstellertext ist sie wetterfest für raue Umweltbedingungen und braucht als Flachleitung weniger Platz als eine Rundleitung.

Warum dieses Produkt

• 4–12 Adern, 1,5–70 mm² – nicht jede Kombination – Übersicht unter Varianten.
• Mit Schutzleiter – alle Aufbauten als G-Ausführung mit grün-gelbem Schutzleiter.
• Lieferform – als Meterware oder auf Trommel – Lieferform je Aufbau unter VPE wählbar.
• Kupferlitze – feinstdrähtig Kl. 6 (1,5–25 mm²) bzw. feindrähtig Kl. 5 (35–70 mm²); Litze aus blanken oder verzinnten Kupferdrähten.
• Aderisolation aus Gummimischung – Außenmantel aus Spezial-Gummimischung, schwarz, flache Bauform; 4- und 5-adrige Aufbauten farbig nach HD 308 S2, ab 7 Adern mit Ziffern gekennzeichnet.
• U0/U 300/500 V, flammwidrig – Nennspannung 300/500 V für alle Aufbauten, flammwidrig nach IEC 60332-1-2.
• Temperaturbereich – Kabelaußentemperatur bei Montage/Handling −25 bis 80 °C, nach Montage ohne Erschütterung −40 bis 80 °C; bei 5G6, 4G50 und 4G70 −25 bis 90 °C bzw. −40 bis 90 °C.
• Breite je nach Aufbau ca. 17,5–71 mm, Höhe ca. 6,2–22 mm – Mindestbiegeradius flexibel (freie Bewegung) 62–220 mm, fest verlegt 24,8–88 mm, Gewicht 200–2360 kg/km – Werte der gewählten Variante in den technischen Daten.

Einsatzbereiche

Laut Herstellertext für Krananlagen auf Baustellen und Werften zur festen Verlegung sowie zum flexiblen Einsatz in Kabelwagensystemen, Kläranlagen, Stahlhütten und Hochregallagern. Wetterfest für raue Umweltbedingungen; Flachleitungen brauchen weniger Platz als Rundleitungen und erlauben erheblich geringere Biegeradien. Für Aufzüge bis max. 50 m Einhängelänge einsetzbar – diese Angabe steht im Herstellertext der Aufbauten 5G6, 4G50 und 4G70 (bei 4G50 und 4G70 nicht in jeder Lieferform). Normbezug: in Anlehnung an VDE 0250 (NGFLGÖU), bei einem Teil der Varianten VDE 0250-809 (NGFLGÖU). Anwendungsprofile für ÖLFLEX CRANE und ÖLFLEX LIFT Leitungen nennt Lapp im Anhang seiner Unterlagen (Auswahltabelle A3). Vergleichbare Typen: NGFLGÖU-J, Helukabel NEO-flach.

Varianten im Überblick

• 1,5 mm² – 4, 5, 7, 8, 10, 12 Adern.
• 2,5 mm² – 4, 5, 7, 8, 12 Adern.
• 4 mm² – 4, 7 Adern.
• 6 mm² – 4, 5, 7 Adern.
• 10 mm², 16 mm², 25 mm², 35 mm², 50 mm² und 70 mm² – je 4 Adern.
• Aderkennzeichnung – 4G… und 5G… farbig, 7G…, 8G…, 10G… und 12G… mit Ziffern.
• Leiterklasse – Kl. 6 feinstdrähtig bei 1,5–25 mm², Kl. 5 feindrähtig bei 35, 50 und 70 mm².
• Herstellertext 4G50, 4G70 und 5G6 – für diese Aufbauten liegt der ausführliche Herstellertext vor (Einsatzbereiche, Werkstoffe, flammwidrig nach IEC 60332-1-2); bei 5G6 sowie bei 4G50 und 4G70 in einem Teil der Lieferformen mit Bezug VDE 0250-809 und Aufzugs-Eignung bis max. 50 m Einhängelänge, sonst mit Bezug VDE 0250.
• Lieferform – Meterware oder Trommel – nicht jede Lieferform für jeden Aufbau (5G6, 4G50 und 4G70 nur auf Trommel), Auswahl unter VPE.

Typbezeichnung erklärt

NGFLGÖU (Normtyp, an den die Leitung laut Herstellertext angelehnt ist; Vergleichstyp NGFLGÖU-J): N = Normtyp, FL = Flachleitung, G = Gummi, Ö = ölbeständig, -J = mit grün-gelbem Schutzleiter. „G“ im Aufbau (z. B. 4G1,5) = mit grün-gelbem Schutzleiter, die Aderzahl schließt ihn ein.

• Leiter-Material = Kupfer
• Leiter-Oberfläche = blank
• Leiternennquerschnitt = 1,5 mm²
• Leiter-Klasse = Kl.6 = feinstdrähtig
• Ader-Zahl = 4
• Schirm über Verseilelement = ohne
• Verseilelement = nein
• Schirm über Verseilung = ohne
• Werkstoff der Aderisolation = Gummi
• Spezifizierung Aderisolation = sonstige
• Aderkennzeichnung nach HD 308 S2 = ja
• Ader-Kennzeichnung = Farbe
• Mit Schutzleiter = ja
• Tragorgan = ohne
• Mantelmaterial = Gummi
• Spezifizierung Mantelmaterial = sonstige
• Mantel-Farbe = schwarz
• Kabelgeometrie = flach
• Torsionsschutz = nein
• Flammwidrig nach IEC 60332-1-2 = ja
• Flammwidrig nach IEC 60332-3-21 (Cat A F/R) = nein
• Flammwidrig nach IEC 60332-3-22 (Cat A) = nein
• Flammwidrig nach IEC 60332-3-23 (Cat B) = nein
• Flammwidrig nach IEC 60332-3-24 (Cat C) = nein
• Flammwidrig nach IEC 60332-3-25 (Cat D) = nein
• Raucharm nach EN IEC 61034-2 = nein
• Halogenfrei nach EN IEC 60754-1 = nein
• Halogenfrei nach EN IEC 60754-2 = nein
• Halogenfrei nach EN IEC 60754-3 = nein
• Brandverhalten nach EN 13501-6: Klasse = ohne
• Brandverhalten nach EN 13501-6: Rauchentwicklung = ohne
• Brandverhalten nach EN 13501-6: Abtropfverhalten = ohne
• Brandverhalten nach EN 13501-6: Säureentwicklung = ohne
• Ölbeständig nach EN IEC 60811-404 = nein
• Kältebeständig nach EN 60811-504+505+506 = nein
• Leitungs-Breite ca. = 17,5 mm
• Leitungs-Höhe ca. = 6,2 mm
• Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung = 62 mm
• Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt = 24,8 mm
• Zulässige Kabelaußentemperatur bei Montage/Handling = -25..80 °C
• Zulässige Kabelaußentemperatur nach Montage ohne Erschütterung = -40..80 °C
• Nennspannung U0 = 300 V
• Nennspannung U = 500 V
• Gewicht = 200 kg/km
