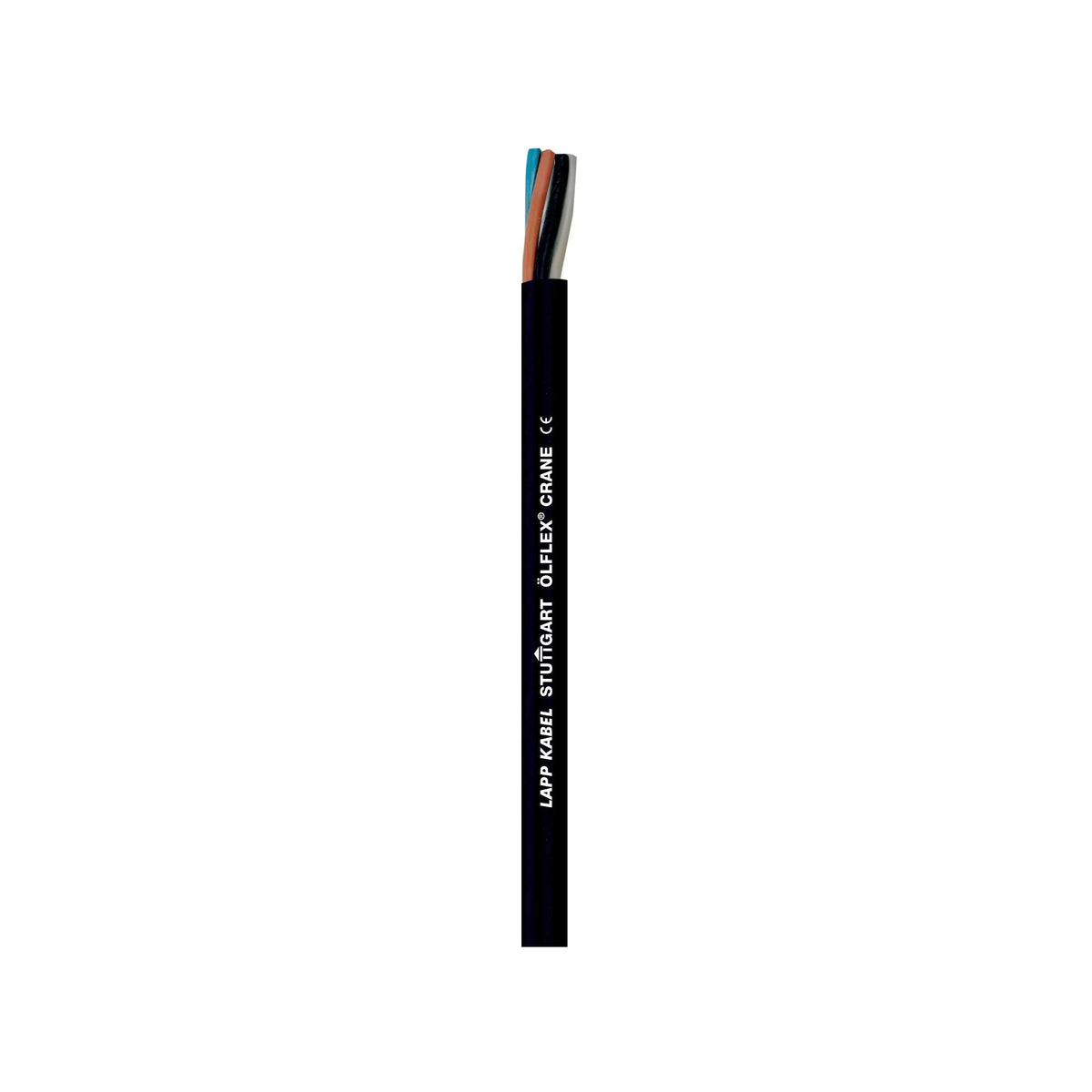

Ölbeständige Gummi-Fördermittelleitung für 0,6/1 kV: Lapp ÖLFLEX CRANE NSHTÖU ist eine flexible Fördermittelleitung mit Gummi-Aderisolation, schwarzem Gummimantel und grün-gelbem Schutzleiter. Sie ist für U0/U 0,6/1 kV ausgelegt und als ölbeständig nach EN IEC 60811-404 ausgewiesen.

Warum dieses Produkt

• 3–30 Adern, 1,5–95 mm² – nicht jede Kombination – Übersicht unter Varianten.
• Lieferform – als Meterware oder auf Ring bzw. Trommel – Lieferform je Aufbau unter VPE wählbar.
• Verzinnter Kupferleiter Kl. 5 – feindrähtige Litze aus verzinntem Kupfer.
• Aderkennzeichnung – 3- bis 5-adrige Aufbauten farbig nach HD 308 S2, ab 7 Adern mit Ziffern; Schutzleiter grün-gelb.
• Gummi-Isolation, Gummimantel schwarz – runde Bauform, flammwidrig nach IEC 60332-1-2, ölbeständig nach EN IEC 60811-404.
• Nennspannung – U0/U 0,6/1 kV.
• Temperaturbereich – Kabelaußentemperatur bei Montage/Handling −25 bis 60 °C, nach Montage ohne Erschütterung −45 bis 60 °C; max. zulässige Leitertemperatur 80 °C (nur bei einem Teil der Varianten hinterlegt).
• Außendurchmesser je nach Aufbau ca. 14–51,2 mm – Mindestbiegeradius flexibel (freie Bewegung) ca. 70–227 mm, nicht bei allen Varianten hinterlegt; Gewicht 250–6490 kg/km – Werte der gewählten Variante in den technischen Daten.

Einsatzbereiche

Fördermittelleitung mit Gummimantel, im Sortiment als Krankabel geführt. Der Herstellerdatensatz nennt die Einsatzart „flexibel“; der Mindestbiegeradius ist für den flexiblen Einsatz bei freier Bewegung angegeben. Die zulässige Kabelaußentemperatur beträgt bei Montage und Handling −25 bis 60 °C, nach der Montage ohne Erschütterung −45 bis 60 °C. Die Leitung ist als ölbeständig nach EN IEC 60811-404 ausgewiesen. Die Ausführung mit Tragorgan für 300/500 V führen wir als eigenes Produkt: Lapp ÖLFLEX CRANE Kranleitung mit Tragorgan. Vergleichbare Typen: NSHTÖU-J.

Varianten im Überblick

• 1,5 mm² und 2,5 mm² – je 3, 4, 5, 7, 12, 18, 24, 30 Adern.
• 4 mm², 6 mm², 10 mm² und 16 mm² – je 4, 5 Adern.
• 25 mm², 35 mm², 50 mm², 70 mm² und 95 mm² – je 4 Adern.
• Aderkennzeichnung – 3, 4 und 5 Adern farbig (Aderidentifizierung: Farben), 7 bis 30 Adern mit Ziffern (Aderidentifizierung: Nummern).
• Lieferform – Meterware bei 18G1,5, 30G1,5, 12G2,5, 18G2,5, 24G2,5 und 30G2,5; alle Aufbauten auf Trommel, 3G1,5, 3G2,5 und 7G1,5 zusätzlich auf Ring – Auswahl unter VPE.
• Max. zulässige Leitertemperatur 80 °C – hinterlegt bei 12G2,5, 18G1,5, 24G2,5, 30G1,5 und 30G2,5 in der größten Trommel-Lieferform.

Typbezeichnung erklärt

NSHTÖU (Vergleichstyp NSHTÖU-J): N = Normtyp, SH = schwere Schlauchleitung, Ö = ölbeständig; -J beim Vergleichstyp = mit grün-gelbem Schutzleiter. „G“ im Aufbau (z. B. 4G1,5) = mit grün-gelbem Schutzleiter, die Aderzahl schließt ihn ein.

• Leiter-Material = Kupfer
• Leiter-Oberfläche = verzinnt
• Leiternennquerschnitt = 1,5 mm²
• Leiter-Klasse = Kl.5 = feindrähtig
• Ader-Zahl = 3
• Verseilelement = sonstige
• Schirm über Verseilelement = ohne
• Schirm über Verseilung = ohne
• Werkstoff der Aderisolation = Gummi
• Spezifizierung Aderisolation = sonstige
• Aderkennzeichnung nach HD 308 S2 = ja
• Ader-Kennzeichnung = Farbe
• Mit Schutzleiter = ja
• Mantelmaterial = Gummi
• Spezifizierung Mantelmaterial = sonstige
• Mantel-Farbe = schwarz
• Kabelgeometrie = rund
• Flammwidrig nach IEC 60332-1-2 = ja
• Flammwidrig nach IEC 60332-3-21 (Cat A F/R) = nein
• Flammwidrig nach IEC 60332-3-22 (Cat A) = nein
• Flammwidrig nach IEC 60332-3-23 (Cat B) = nein
• Flammwidrig nach IEC 60332-3-24 (Cat C) = nein
• Flammwidrig nach IEC 60332-3-25 (Cat D) = nein
• Raucharm nach EN IEC 61034-2 = nein
• Halogenfrei nach EN IEC 60754-1 = nein
• Halogenfrei nach EN IEC 60754-2 = nein
• Brandverhalten nach EN 13501-6: Klasse = ohne
• Brandverhalten nach EN 13501-6: Säureentwicklung = ohne
• Ölbeständig nach EN IEC 60811-404 = ja
• Außendurchmesser ca. = 14 mm
• Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung = 70 mm
• Zulässige Kabelaußentemperatur bei Montage/Handling = -25..60 °C
• Zulässige Kabelaußentemperatur nach Montage ohne Erschütterung = -45..60 °C
• Nennspannung U0 = 0,6 kV
• Nennspannung U = 1 kV
• Gewicht = 250 kg/km
