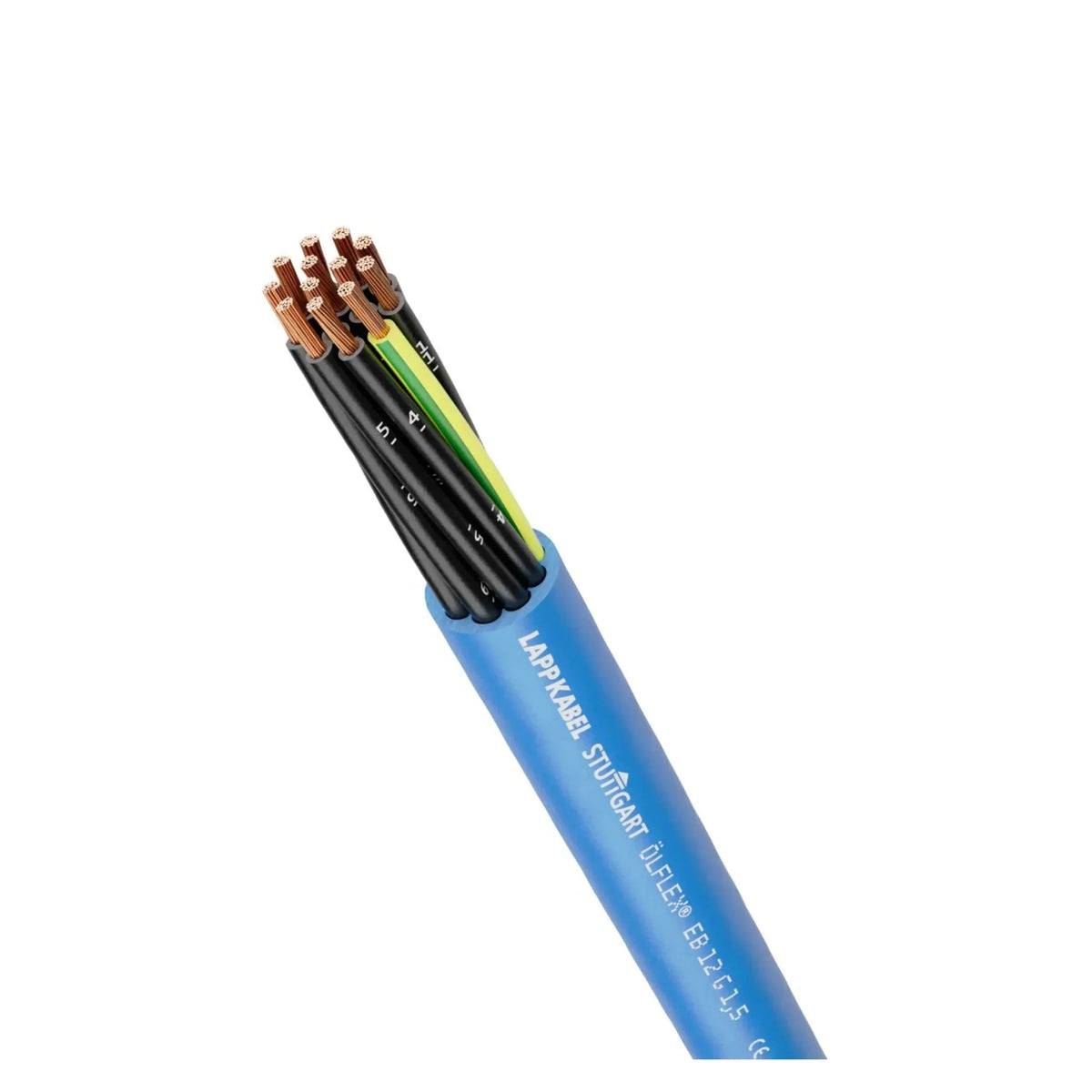

Blaue PVC-Steuerleitung mit nummerierten Adern: Lapp ÖLFLEX EB ist eine flexible Steuerleitung mit PVC-Aderisolation, blauem PVC-Mantel und Nennspannung U0/U 300/500 V; die Adern sind mit Ziffern gekennzeichnet. Das Kurzzeichen EB steht für Leitungen eigensicherer Stromkreise, die am blauen Mantel erkennbar sind.

Warum dieses Produkt

• 2–25 Adern, 0,75–1,5 mm² – nicht jede Kombination – Übersicht unter Varianten.
• Mit oder ohne Schutzleiter – 0,75 und 1 mm² sowie 2 × 1,5 mm² ohne Schutzleiter, 3- bis 5-adrig bei 1,5 mm² wahlweise mit oder ohne, 7- bis 25-adrig bei 1,5 mm² mit grün-gelbem Schutzleiter – Auswahl unter „VPE & Schutzleiter“.
• Lieferform – als Meterware oder auf Ring bzw. Trommel – Lieferform je Aufbau wählbar.
• Feindrähtiger Kupferleiter Kl. 5 – blanke Kupferlitze, Aderisolation aus PVC, Adern mit Ziffern gekennzeichnet.
• PVC-Mantel blau – runde Bauform, flammwidrig nach IEC 60332-1-2, Brandverhaltensklasse Eca nach EN 13501-6 (bei 4 × 0,75 mm² keine Klasse angegeben).
• Nennspannung U0/U 300/500 V – einheitlich für alle Aufbauten.
• Temperaturbereich – Kabelaußentemperatur bei Montage/Handling −5 bis 70 °C, nach Montage ohne Erschütterung −40 bis 80 °C; Kältebeständigkeit nach EN 60811-504+505+506 je nach Variante – siehe technische Daten.
• Außendurchmesser je nach Aufbau ca. 5,4–16,9 mm – Mindestbiegeradius flexibel (freie Bewegung) 81–253,5 mm, fest verlegt 21,6–67,6 mm, Gewicht 50–698 kg/km – Werte der gewählten Variante in den technischen Daten.

Einsatzbereiche

Flexible Steuerleitung für den Einsatz bei freier Bewegung und für die feste Verlegung – Mindestbiegeradien für beide Fälle sind angegeben. Der blaue Mantel entspricht der Kennzeichnung für eigensichere Stromkreise (Kurzzeichen EB). Montage und Handling bei Kabelaußentemperaturen von −5 bis 70 °C; nach der Montage ohne Erschütterung ist der Bereich von −40 bis 80 °C zulässig. Vergleichbare Typen: YSLY/EB-OZ, Helukabel OZ-BL.

Varianten im Überblick

• 0,75 mm² – 2, 3, 4, 5, 7, 12, 18, 25 Adern – ohne Schutzleiter.
• 1 mm² – 2, 3, 5, 7, 12, 18 Adern – ohne Schutzleiter.
• 1,5 mm² – 2, 3, 4, 5, 7, 12, 18, 25 Adern – 2-adrig ohne, 3- bis 5-adrig mit oder ohne, ab 7 Adern mit Schutzleiter.
• Aufbaubezeichnung – „X“ (z. B. 3X1,5) = ohne Schutzleiter, „G“ (z. B. 3G1,5) = mit grün-gelbem Schutzleiter.
• Lieferform – Meterware, Ring oder Trommel – nicht jede Lieferform für jeden Aufbau, Auswahl unter „VPE & Schutzleiter“.

Typbezeichnung erklärt

EB = Leitung für eigensichere Stromkreise, gekennzeichnet durch den blauen Mantel. „X“ im Aufbau = ohne Schutzleiter, „G“ = mit grün-gelbem Schutzleiter. Vergleichstyp YSLY/EB-OZ: Y = PVC, SL = Steuerleitung, EB = eigensichere Stromkreise, O = ohne Schutzleiter, Z = Adern mit Ziffern.

• Leiter-Material = Kupfer
• Leiter-Oberfläche = blank
• Leiternennquerschnitt = 0,75 mm²
• Leiter-Klasse = Kl.5 = feindrähtig
• Ader-Zahl = 2
• Schirm über Verseilelement = ohne
• Verseilelement = sonstige
• Schirm über Verseilung = ohne
• Werkstoff der Aderisolation = Polyvinylchlorid (PVC)
• Spezifizierung Aderisolation = sonstige
• Aderkennzeichnung nach HD 308 S2 = nein
• Ader-Kennzeichnung = Ziffern
• Mit Schutzleiter = nein
• Tragorgan = ohne
• Mantelmaterial = Polyvinylchlorid (PVC)
• Spezifizierung Mantelmaterial = sonstige
• Mantel-Farbe = blau
• Schirm = nein
• Kabelgeometrie = rund
• Torsionsschutz = nein
• Flammwidrig nach IEC 60332-1-2 = ja
• Flammwidrig nach IEC 60332-3-21 (Cat A F/R) = nein
• Flammwidrig nach IEC 60332-3-22 (Cat A) = nein
• Flammwidrig nach IEC 60332-3-23 (Cat B) = nein
• Flammwidrig nach IEC 60332-3-24 (Cat C) = nein
• Flammwidrig nach IEC 60332-3-25 (Cat D) = nein
• Raucharm nach EN IEC 61034-2 = nein
• Halogenfrei nach EN IEC 60754-1 = nein
• Halogenfrei nach EN IEC 60754-2 = nein
• Halogenfrei nach EN IEC 60754-3 = nein
• Brandverhalten nach EN 13501-6: Klasse = Eca
• Brandverhalten nach EN 13501-6: Rauchentwicklung = ohne
• Brandverhalten nach EN 13501-6: Abtropfverhalten = ohne
• Brandverhalten nach EN 13501-6: Säureentwicklung = ohne
• Ölbeständig nach EN IEC 60811-404 = nein
• Kältebeständig nach EN 60811-504+505+506 = ja
• Außendurchmesser ca. = 5,4 mm
• Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung = 81 mm
• Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt = 21,6 mm
• Zulässige Kabelaußentemperatur bei Montage/Handling = -5..70 °C
• Zulässige Kabelaußentemperatur nach Montage ohne Erschütterung = -40..80 °C
• Nennspannung U0 = 300 V
• Nennspannung U = 500 V
• Gewicht = 50 kg/km
