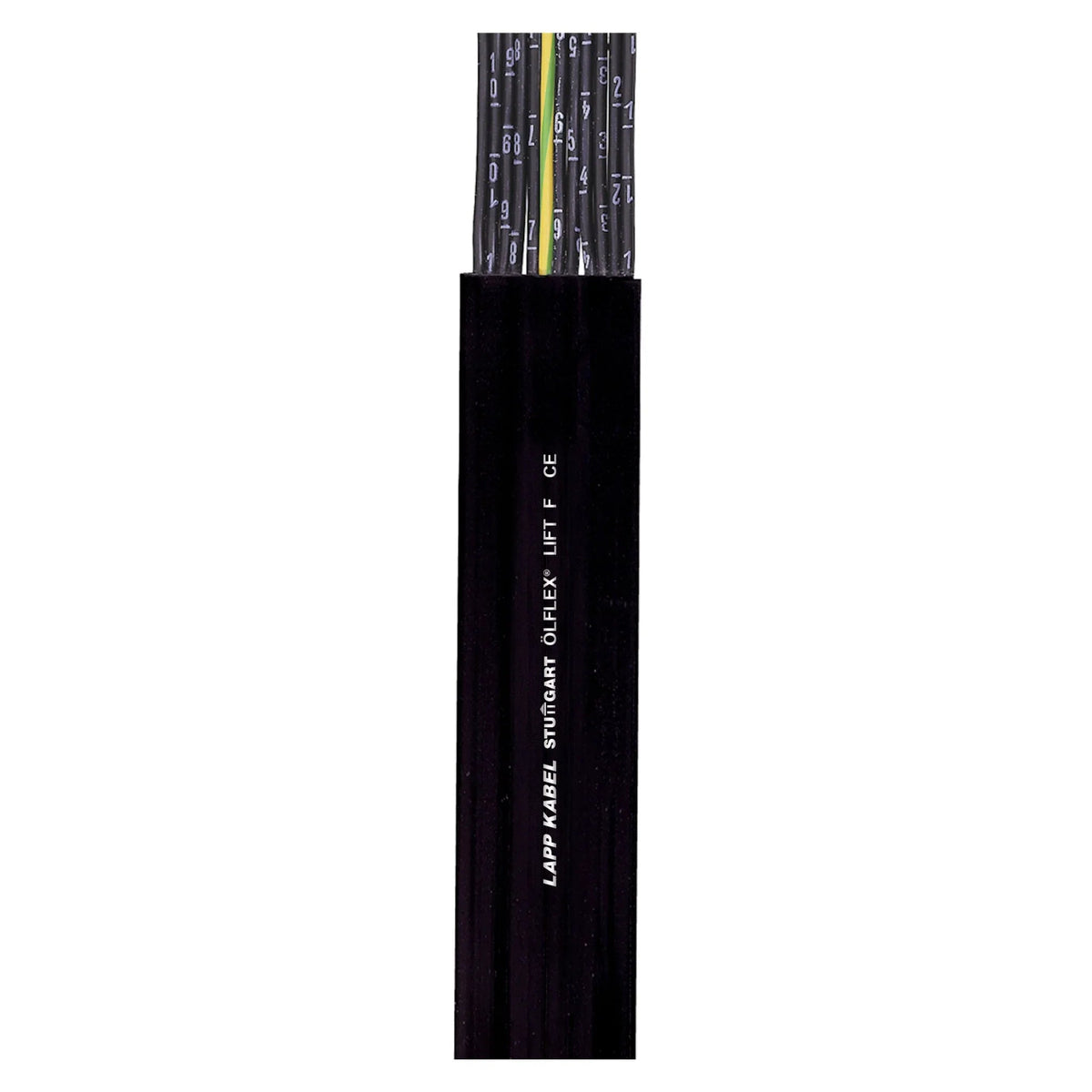

Flexible PVC-Flachleitung mit schwarzem Mantel: Lapp ÖLFLEX LIFT F ist eine flexible Flachleitung mit PVC-Aderisolation, schwarzem PVC-Mantel und grün-gelbem Schutzleiter in allen Aufbauten. Die Nennspannung beträgt U0/U 450/750 V bei 1,5–25 mm² und 300/500 V bei 1 mm².

Warum dieses Produkt

• 4–24 Adern, 1–25 mm² – nicht jede Kombination – Übersicht unter Varianten.
• Mit Schutzleiter – alle Aufbauten als G-Ausführung mit grün-gelbem Schutzleiter.
• Nennspannung je Querschnitt – U0/U 450/750 V bei 1,5–25 mm², 300/500 V bei 1 mm² (12 bis 24 Adern).
• Lieferform – als Meterware oder auf Trommel – Lieferform je Aufbau unter VPE wählbar.
• Blanke Kupferlitze – feinstdrähtig Kl. 6 (1–6 mm²) bzw. feindrähtig Kl. 5 (10–25 mm²).
• PVC-Aderisolation, PVC-Mantel schwarz – flache Bauform; 4- und 5-adrige Aufbauten farbig nach HD 308 S2, ab 7 Adern mit Ziffern; flammwidrig nach IEC 60332-1-2.
• Temperaturbereich – Kabelaußentemperatur bei Montage/Handling −15 bis 70 °C; nach Montage ohne Erschütterung −15 bis 70 °C (450/750-V-Aufbauten) bzw. 0 bis 70 °C (1-mm²-Aufbauten).
• Breite je nach Aufbau ca. 15,5–71,5 mm, Höhe ca. 4,7–13 mm – Mindestbiegeradius 43–66 mm (flexibel wie fest verlegt), Gewicht 132–1366 kg/km – Werte der gewählten Variante in den technischen Daten.

Einsatzbereiche

Flexible Flachleitung für den Einsatz bei freier Bewegung und für die feste Verlegung – für beide Fälle ist ein Mindestbiegeradius angegeben. Montage und Handling bei Kabelaußentemperaturen von −15 bis 70 °C. Vergleichbare Typen: H07VVH6-F, Helukabel PVC-FLACH.

Varianten im Überblick

• 1 mm² – 12, 16, 20, 24 Adern – U0/U 300/500 V, Adern mit Ziffern; bei 12G1 und 20G1 ist ein Tragorgan aus Aramidfaser angegeben.
• 1,5 mm² – 4, 5, 7, 8, 10, 12 Adern – 450/750 V.
• 2,5 mm² – 4, 5, 7, 8, 12 Adern – 450/750 V.
• 4 mm² – 4, 7 Adern – 450/750 V.
• 6 mm², 10 mm², 16 mm² und 25 mm² – je 4 Adern – 450/750 V.
• Aderkennzeichnung – 4G… und 5G2,5 farbig, alle Aufbauten ab 7 Adern mit Ziffern; alle Aufbauten als „G“ mit grün-gelbem Schutzleiter.
• Lieferform – Meterware oder Trommel – nicht jede Lieferform für jeden Aufbau (4- und 5-adrige Aufbauten nur auf Trommel), Auswahl unter VPE.

Typbezeichnung erklärt

„G“ im Aufbau (z. B. 4G1,5) = mit grün-gelbem Schutzleiter, die Aderzahl schließt ihn ein. Vergleichstyp H07VVH6-F: H = harmonisierte Leitung, 07 = Nennspannung 450/750 V (wie die Aufbauten 1,5–25 mm²), V = PVC-Aderisolation, V = PVC-Mantel, H6 = Flachleitung, -F = feindrähtiger Leiter.

• Leiter-Material = Kupfer
• Leiter-Oberfläche = blank
• Leiternennquerschnitt = 1,5 mm²
• Leiter-Klasse = Kl.6 = feinstdrähtig
• Ader-Zahl = 4
• Schirm über Verseilelement = ohne
• Verseilelement = nein
• Schirm über Verseilung = ohne
• Werkstoff der Aderisolation = Polyvinylchlorid (PVC)
• Spezifizierung Aderisolation = sonstige
• Aderkennzeichnung nach HD 308 S2 = ja
• Ader-Kennzeichnung = Farbe
• Mit Schutzleiter = ja
• Mantelmaterial = Polyvinylchlorid (PVC)
• Spezifizierung Mantelmaterial = sonstige
• Mantel-Farbe = schwarz
• Kabelgeometrie = flach
• Flammwidrig nach IEC 60332-1-2 = ja
• Flammwidrig nach IEC 60332-3-21 (Cat A F/R) = nein
• Flammwidrig nach IEC 60332-3-22 (Cat A) = nein
• Flammwidrig nach IEC 60332-3-23 (Cat B) = nein
• Flammwidrig nach IEC 60332-3-24 (Cat C) = nein
• Flammwidrig nach IEC 60332-3-25 (Cat D) = nein
• Raucharm nach EN IEC 61034-2 = nein
• Halogenfrei nach EN IEC 60754-1 = nein
• Halogenfrei nach EN IEC 60754-2 = nein
• Brandverhalten nach EN 13501-6: Klasse = ohne
• Brandverhalten nach EN 13501-6: Rauchentwicklung = ohne
• Brandverhalten nach EN 13501-6: Abtropfverhalten = ohne
• Brandverhalten nach EN 13501-6: Säureentwicklung = ohne
• Ölbeständig nach EN IEC 60811-404 = nein
• Leitungs-Breite ca. = 15,5 mm
• Leitungs-Höhe ca. = 5,2 mm
• Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung = 50 mm
• Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt = 50 mm
• Zulässige Kabelaußentemperatur bei Montage/Handling = -15..70 °C
• Zulässige Kabelaußentemperatur nach Montage ohne Erschütterung = -15..70 °C
• Nennspannung U0 = 450 V
• Nennspannung U = 750 V
• Gewicht = 132 kg/km
