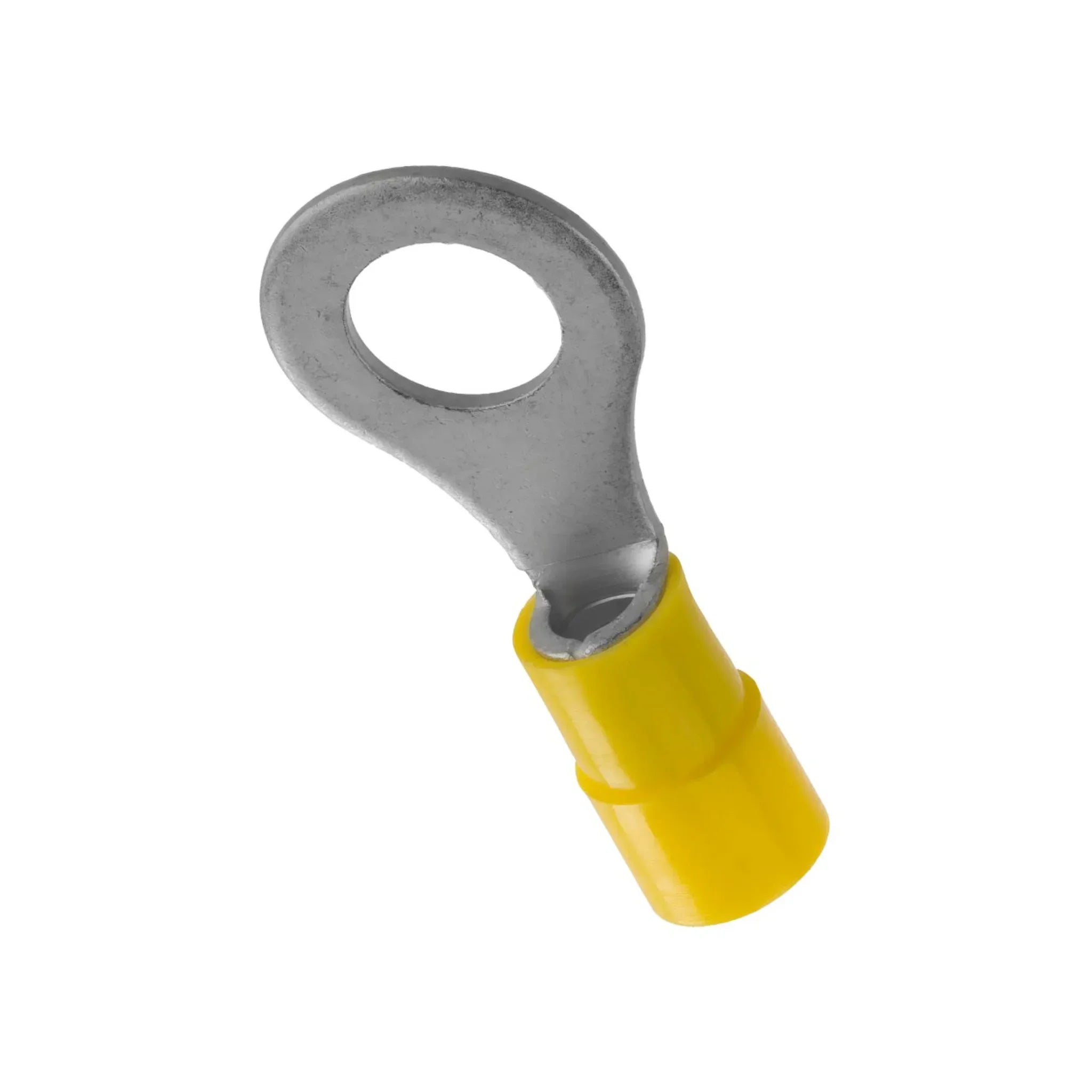

Quetschkabelschuh L-RZ Ringform isoliert zugfest, 0,25–6 mm²

Der isolierte Ringkabelschuh der Serie L-RZ ist die sichere Wahl für Bolzenanschlüsse: Der geschlossene Ring kann sich nicht selbsttätig unter der Mutter herausziehen, auch wenn die Verschraubung sich löst. Die Isolierhülse aus Polyamid ist halogenfrei und deckt die Crimpzone ab, das Kontaktteil besteht aus verzinntem Kupfer. Das Programm reicht von 0,25 bis 6 mm² und von M3 bis M10.

Nutzen

• Geschlossene Ringform — im Gegensatz zur Gabelform bleibt die Verbindung auch bei nachlassendem Anzugsmoment am Bolzen.
• Für zugfeste Verbindungen freigegeben, also auch dort einsetzbar, wo Zug auf die Verbindung wirkt.
• Polyamid-Isolierhülse, halogenfrei, mit querschnittsabhängiger Einfärbung zur schnellen Zuordnung.
• Für massive, mehrdrähtige und feindrähtige Leiter gleichermaßen geeignet.
• Kurze Hülsenform und breites Gewindespektrum von M3 bis M10 in einer Serie.

Anwendung

Typische Anwendungen sind Erdungs- und Potentialausgleichsbolzen, Geräte- und Motorklemmen, Sammelschienenabgriffe und alle Anschlussstellen, an denen ein Bolzen statt einer Klemme vorliegt. Bei der Auswahl legen Sie zuerst das Bolzenmaß fest, dann den Leiterquerschnitt — beide Angaben müssen stimmen, weil ein zu großer Ring unter der Unterlegscheibe wandert und ein zu kleiner nicht über den Bolzen passt. Verpresst wird mit einem Crimpeinsatz, der zum Querschnitt gehört; die Zuordnung finden Sie in den Varianten-Details und in der Werkzeugübersicht des Herstellers. Beachten Sie, dass diese Serie ausdrücklich keine DIN-Ausführung ist: Die Werkzeug- und Maßzuordnung erfolgt über die Herstellerangaben, nicht über eine DIN-Kennziffer. Für hohe Temperaturen bis 650 °C ist die Ausführung nicht vorgesehen.

Lieferumfang

Geliefert in der Packung; die Stückzahl je Packung richtet sich nach der gewählten Variante und steht in den Varianten-Details.

• Anschlussgewindemaß (metrisch) = 3
• Flanschform = Ringform
• Isolation = Polyamid (PA)
• Farbe der Isolation = grün
• Nennquerschnitt = 0,25..0,75 mm²
• Bandware = nein
• Hülsenform = kurz
• Geeignet für massive Leiter = ja
• Geeignet für mehrdrähtige Leiter = ja
• Geeignet für feindrähtige Leiter = ja
• Geeignet für hohe Temperaturen (bis 650 °C) = nein
• Geeignet für Lackdraht = nein
• Geeignet für Rundleiter = ja
• Geeignet für Flachleiter = nein
• Für zugfeste Verbindungen = ja
• Werkstoff = Kupfer
• Oberflächenschutz = verzinnt
• Halogenfrei = ja
• Bolzenmaß (imperial) = sonstige
• Gesamtlänge = 18 mm
• Entspricht DIN = nein
