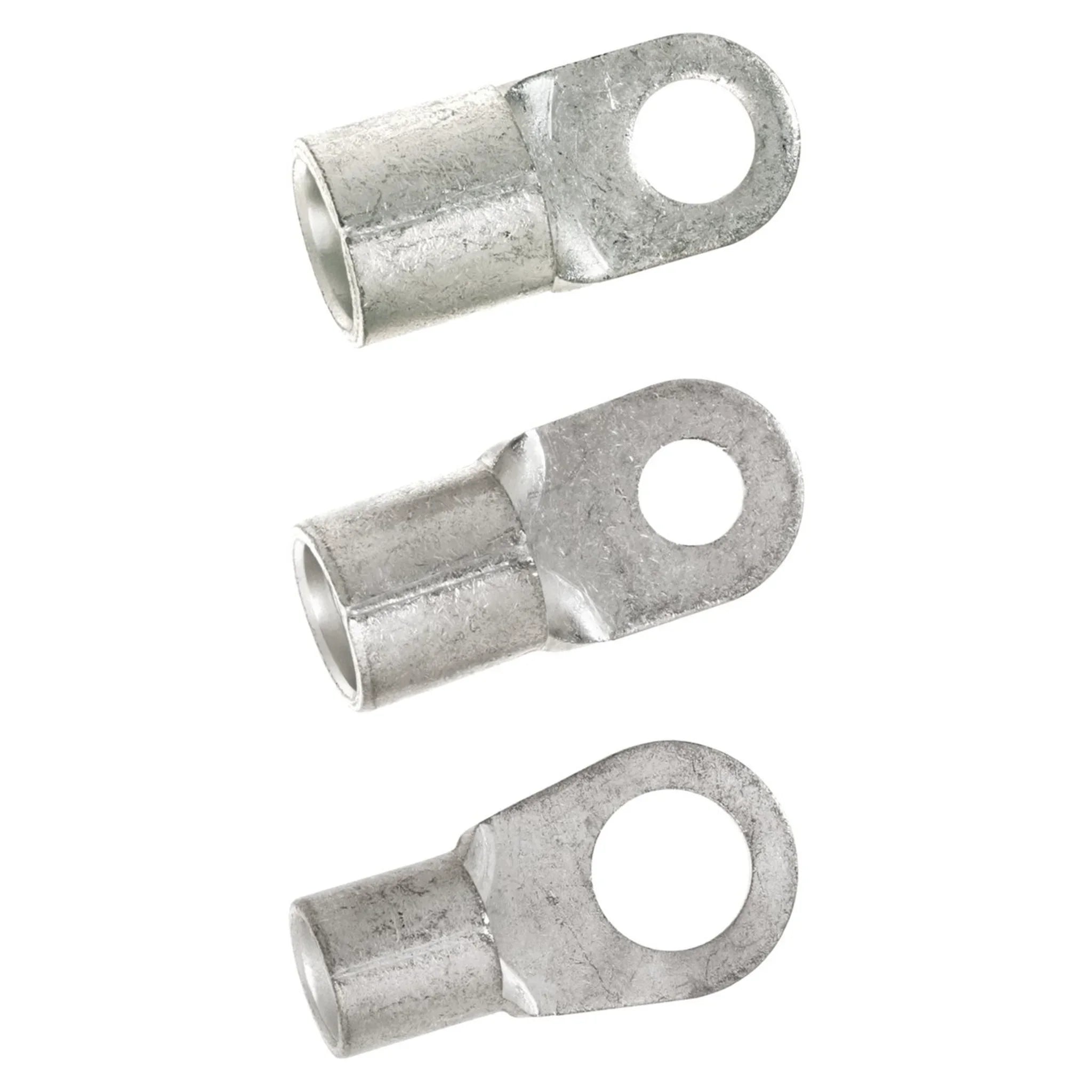

Quetschkabelschuh KB1 Ringform DIN 46234, 0,5–240 mm²

Der Ringkabelschuh ist die sichere Wahl an jeder Schraubverbindung, die sich nicht selbst lösen darf: Das geschlossene Auge kann auch bei gelockerter Schraube nicht vom Bolzen rutschen. Die Serie KB1 ist nach DIN 46234 gefertigt und deckt Bolzenmaße von M2,5 bis M16 ab, vom Steuerstromkreis bis zur Hauptleitung.

Nutzen

• Geschlossenes Ringauge nach DIN 46234, dadurch formschlüssig gesichert gegen Herausrutschen im Gegensatz zur Gabelform.
• Elektrolytkupfer, galvanisch verzinnt: gute Leitfähigkeit und Korrosionsschutz an der Schraubstelle.
• Für zugfeste Verbindungen freigegeben, was die Verbindung mechanisch belastbar macht.
• Freigegeben für massive, mehrdrähtige und feindrähtige Rundleiter, also auch für flexible Anschlussleitungen.
• Halogenfreie Ausführung und lose Ware statt Bandware, passend für die Verarbeitung von Hand.

Anwendung

Sie setzen den Kabelschuh überall dort ein, wo Leiter auf Schraubbolzen, Klemmbrücken oder Erdungsschienen aufgelegt werden. Der Leiter wird bis zum Anschlag in die kurze Hülse geschoben und mit dem zum Querschnitt passenden Crimpeinsatz verpresst; der jeweils passende Einsatz ist in den Varianten-Details angegeben. Bei der Auswahl gehen zwei Maße unabhängig voneinander ein: Der Innendurchmesser des Rings richtet sich nach dem Anschlussgewinde von M2,5 bis M16, der Hülsendurchmesser nach dem Leiterquerschnitt. Kontrollieren Sie zusätzlich die Flanschbreite gegen den vorhandenen Platz auf der Schiene, besonders bei eng nebeneinander liegenden Anschlüssen. Für Lackdraht und Flachleiter ist die Reihe nicht vorgesehen.

Lieferumfang

Geliefert in der Packung. Querschnitt, Anschlussgewinde und Stückzahl richten sich nach der gewählten Variante und stehen in den Varianten-Details.

• Anschlussgewindemaß (metrisch) = 2,5
• Flanschform = Ringform
• Isolation = ohne
• Bandware = nein
• Hülsenform = kurz
• Geeignet für massive Leiter = ja
• Geeignet für mehrdrähtige Leiter = ja
• Geeignet für feindrähtige Leiter = ja
• Geeignet für hohe Temperaturen (bis 650 °C) = nein
• Geeignet für Lackdraht = nein
• Geeignet für Rundleiter = ja
• Geeignet für Flachleiter = nein
• Für zugfeste Verbindungen = ja
• Werkstoff = Kupfer
• Oberflächenschutz = verzinnt
• Halogenfrei = ja
• Bolzenmaß (imperial) = sonstige
• Entspricht DIN = ja
