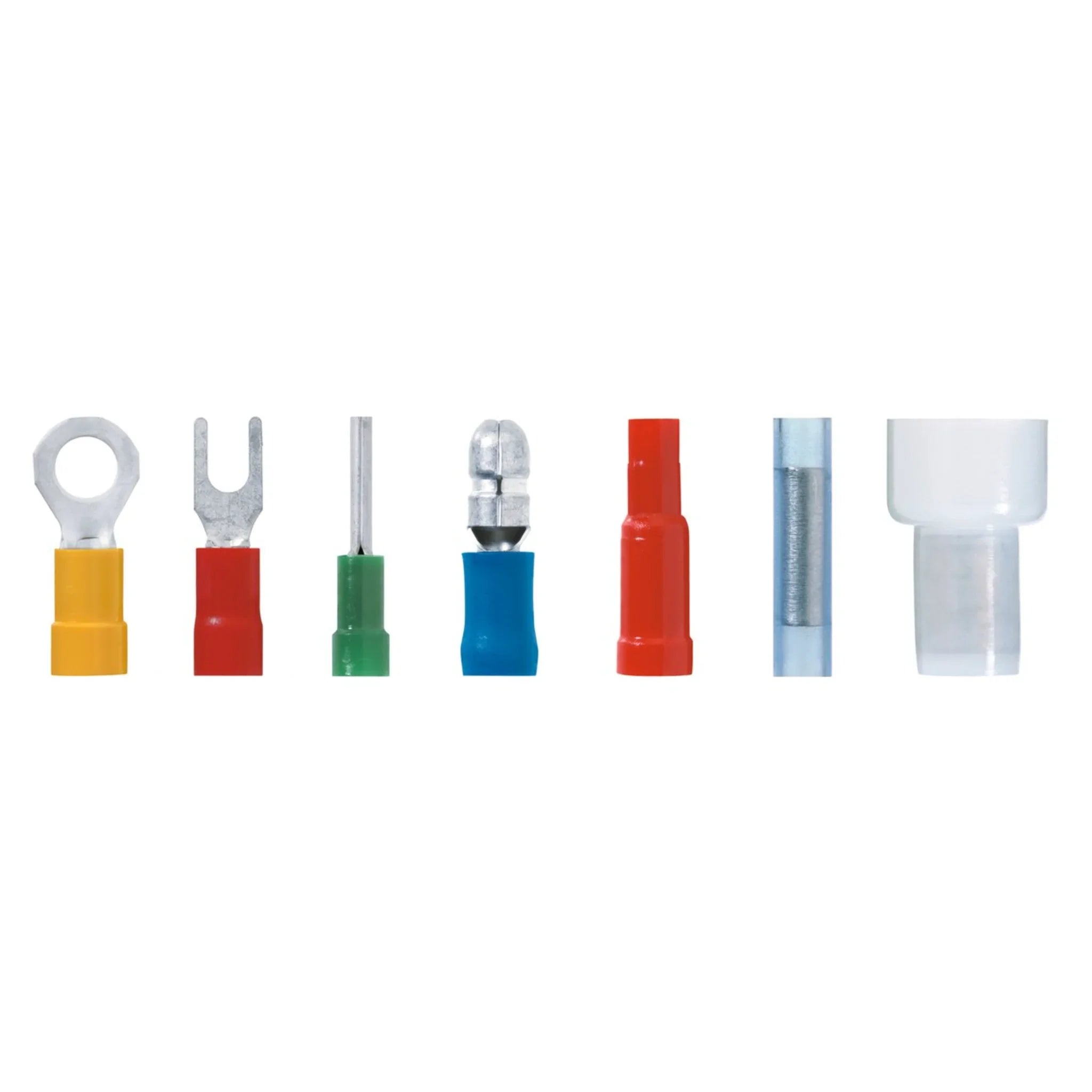

Quetschkabelschuh L-RZP Stiftform isoliert, 0,25–6 mm²

Der isolierte Stiftkabelschuh der Serie L-RZP verbindet einen Leiter zugfest mit einer Klemme, die einen massiven Stift erwartet. Die Isolierhülse aus Polyamid übergreift den Pressbereich, schützt vor Berührung und stützt die Ader gegen Abknicken direkt hinter der Presshülse. Zugelassen ist die Serie für massive, mehrdrähtige und feindrähtige Rundleiter.

Nutzen

• Für zugfeste Verbindungen freigegeben: die Presshülse hält auch mechanisch belastete Adern.
• Isolierhülse aus Polyamid, halogenfrei und querschnittsabhängig eingefärbt.
• Eine Serie für massive, mehrdrähtige und feindrähtige Rundleiter.
• Elektrolytkupfer, verzinnt – dauerhaft niedriger Übergangswiderstand an der Klemmstelle.
• Kurze Hülsenform hält die Gesamtlänge im Klemmenraum gering.

Anwendung

Eingesetzt wird der Stiftkabelschuh an Reihen- und Geräteklemmen, an denen Litzen sonst unter der Klemmschraube auffasern würden, und überall dort, wo die Anschlussstelle mechanisch beansprucht ist. Wählen Sie den Querschnitt so, dass der Leiter die Presshülse vollständig ausfüllt; die Zuordnung des passenden Crimpeinsatzes ist querschnittsabhängig und in den Varianten-Details vermerkt. Nehmen Sie die Isolierhülse beim Pressen mit in das Werkzeug, damit sie sich nicht vom Kontaktteil löst. Beachten Sie bei der Auswahl, dass diese Ausführung keiner DIN-Norm entspricht: Wo eine genormte Stiftgeometrie gefordert ist, ist ein Stiftkabelschuh nach DIN 46230 die richtige Wahl. Für Flachleiter und Lackdraht ist die Serie nicht vorgesehen.

Lieferumfang

Geliefert werden isolierte Stiftkabelschuhe in der Verkaufspackung. Querschnitt, Gesamtlänge und Kennfarbe der Isolierhülse ergeben sich aus der gewählten Variante; die Stückzahl je Packung steht in den Varianten-Details.

• Flanschform = Stiftform
• Isolation = Polyamid (PA)
• Farbe der Isolation = grün
• Nennquerschnitt = 0,25..0,75 mm²
• Bandware = nein
• Hülsenform = kurz
• Geeignet für massive Leiter = ja
• Geeignet für mehrdrähtige Leiter = ja
• Geeignet für feindrähtige Leiter = ja
• Geeignet für hohe Temperaturen (bis 650 °C) = nein
• Geeignet für Lackdraht = nein
• Geeignet für Rundleiter = ja
• Geeignet für Flachleiter = nein
• Für zugfeste Verbindungen = ja
• Werkstoff = Kupfer
• Oberflächenschutz = verzinnt
• Halogenfrei = ja
• Bolzenmaß (imperial) = sonstige
• Gesamtlänge = 22 mm
• Entspricht DIN = nein
