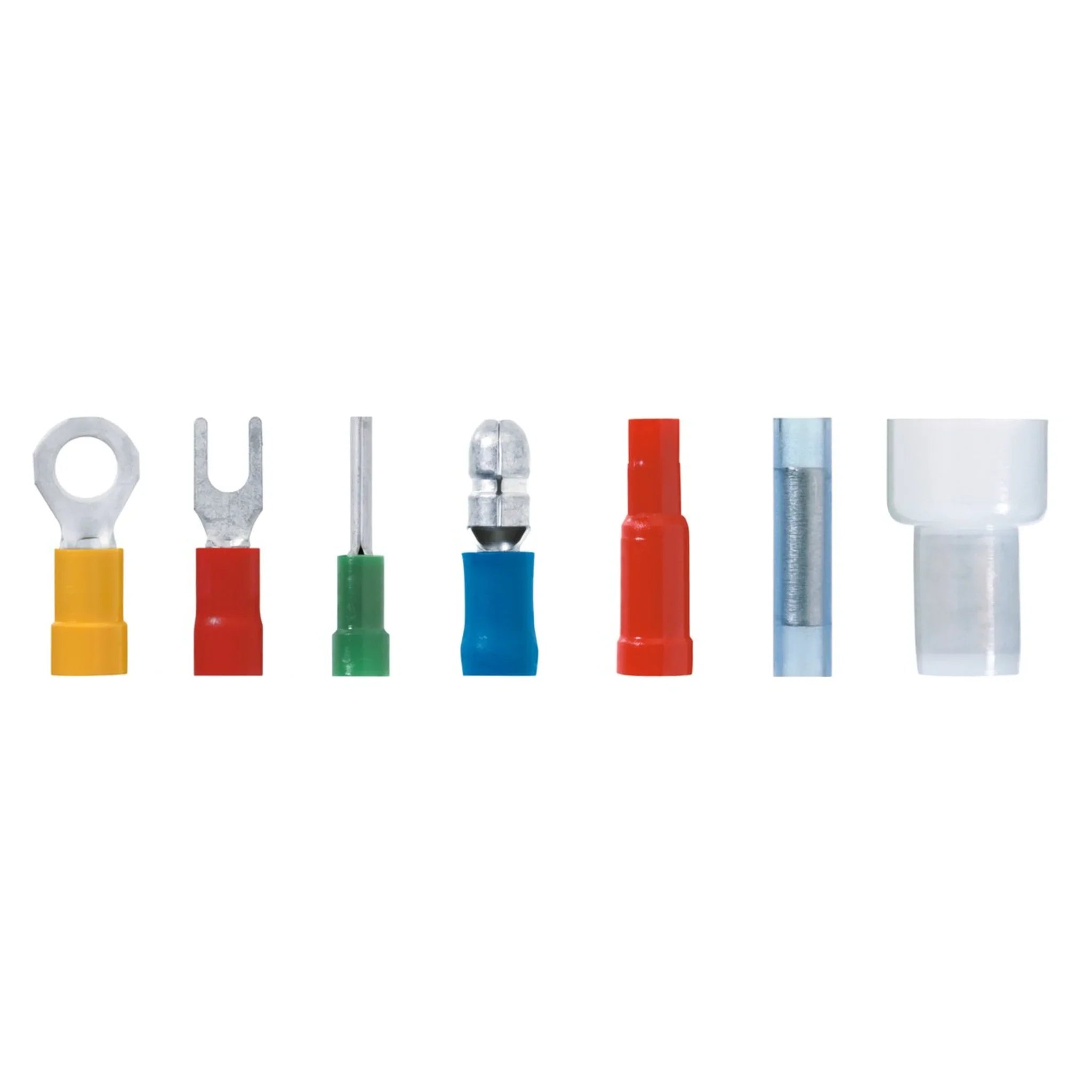

Quetschkabelschuh L-RABM Stiftform zugfest, 0,5–1,5 mm²

Der Stiftkabelschuh verwandelt eine feindrähtige Ader in einen formstabilen Stift, der sich in Schraub- und Käfigzugklemmen einführen lässt, ohne aufzuspleißen. Anders als bei der Aderendhülse steht dabei ein längerer, massiver Anschlussstift zur Verfügung – sinnvoll bei tiefen Klemmschächten und bei Klemmen, die zwei Ebenen übergreifen.

Nutzen

• Stiftform für Klemmstellen, die keine Ring- oder Gabelfahne aufnehmen.
• Für zugfeste Verbindungen freigegeben: Isolationscrimp nimmt die Zugkraft von der Ader.
• Elektrolytkupfer, verzinnt – niedriger Übergangswiderstand und Korrosionsschutz.
• Freigegeben für massive, mehr- und feindrähtige Kupferleiter, also breit einsetzbar.
• Passender Crimpeinsatz PEW 12.060, die Werkzeugzuordnung ist damit eindeutig.

Anwendung

Eingesetzt wird der Stiftkabelschuh in Steuerungs- und Geräteverdrahtung, an Klemmenleisten in Maschinen und überall dort, wo eine bewegte Leitung an eine feste Klemme geht und die Verbindung eine Zugbeanspruchung aushalten muss. Isolieren Sie auf Crimplänge ab, führen Sie den Leiter bis zum Anschlag ein und verpressen Sie so, dass der Leitercrimp die Litze und der Isolationscrimp den Mantel fasst – nur dann ist die Verbindung tatsächlich zugfest. Achten Sie bei der Auswahl auf die Gesamtlänge, denn sie bestimmt, wie tief der Stift in die Klemme reicht. Der Kabelschuh ist für Kupferleiter bestimmt und ersetzt keine ordnungsgemäße Zugentlastung der Leitung am Gehäuseeintritt.

Lieferumfang

Geliefert werden Stiftkabelschuhe in der Packung. Gesamtlänge und Stückzahl je Packung richten sich nach der gewählten Variante und stehen in den Varianten-Details.

• Flanschform = Stiftform
• Farbe der Isolation = rot
• Nennquerschnitt = 0,5..1,5 mm²
• Bandware = nein
• Hülsenform = kurz
• Geeignet für massive Leiter = ja
• Geeignet für mehrdrähtige Leiter = ja
• Geeignet für feindrähtige Leiter = ja
• Geeignet für hohe Temperaturen (bis 650 °C) = nein
• Geeignet für Lackdraht = nein
• Geeignet für Rundleiter = ja
• Geeignet für Flachleiter = nein
• Für zugfeste Verbindungen = ja
• Werkstoff = Kupfer
• Oberflächenschutz = verzinnt
• Halogenfrei = ja
• Bolzenmaß (imperial) = sonstige
• Gesamtlänge = 22 mm
• Entspricht DIN = nein
