Rohrkabelschuh Anschluss M3–M12, 0,75–240 mm²

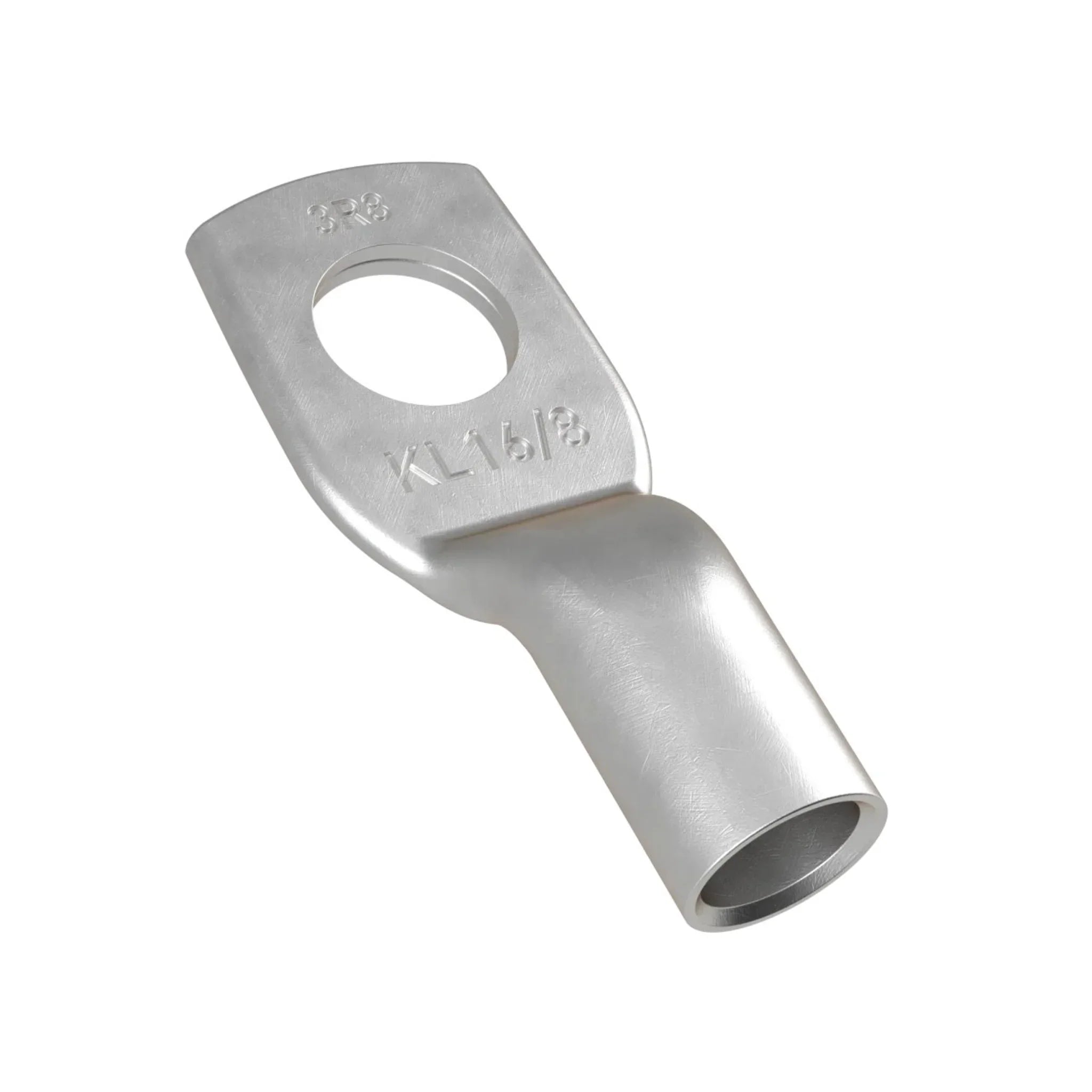

Der Rohrkabelschuh führt einen Leiter auf einen Schraubanschluss und deckt in dieser Familie einen ungewöhnlich weiten Bereich ab: von der Steuerleitung mit 0,75 mm² bis zur Hauptleitung mit 240 mm², kombiniert mit Anschlussgewinden von M3 bis M12. Damit lässt sich der Bedarf einer kompletten Verteilung aus einer Serie decken.

Nutzen

• Durchgehende Presshülse aus Kupfer für eine formschlüssige, gasdichte Verbindung zum Leiter.
• Sieben Anschlussgrößen von M3 bis M12, sodass Klemmenbolzen und Kabelschuh exakt zusammenpassen.
• Querschnittsbereich 0,75 bis 240 mm² für Steuer-, Verteil- und Hauptstromkreise.
• Rohrform mit definiertem Anschlag, wodurch die Einschubtiefe des Leiters reproduzierbar bleibt.

Anwendung

Verarbeitet wird mit einem Presswerkzeug für Rohrkabelschuhe: Leiter auf Hülsenlänge abisolieren, bis zum Anschlag einführen und je nach Querschnitt mit einer oder mehreren Pressungen verdichten. Bei den kleinen Querschnitten reicht eine handbetätigte Presszange, ab etwa 35 mm² arbeiten Sie sinnvoll mit einem mechanischen oder hydraulischen Pressgerät und passendem Einsatz. Für die Auswahl brauchen Sie zwei Angaben: den Leiterquerschnitt und das Bolzenmaß der Anschlussstelle. Achten Sie darauf, dass der Flansch am Anschlusspunkt plan aufliegt und die Schraubverbindung mit dem vorgeschriebenen Drehmoment angezogen wird. Da zu dieser Familie nur wenige Stammdaten hinterlegt sind, gleichen Sie Sonderanforderungen wie Isolierung oder Oberflächenschutz vor der Bestellung an der konkreten Variante ab.

Lieferumfang

Geliefert wird der Rohrkabelschuh in einer Packung (PA). Die Stückzahl je Packung richtet sich nach der gewählten Variante und steht in den Varianten-Details.

• Farbe der Isolation = sonstige
• Werkstoff = Kupfer
• Oberflächenschutz = sonstige
• Nennquerschnitt = 0,75 mm²
