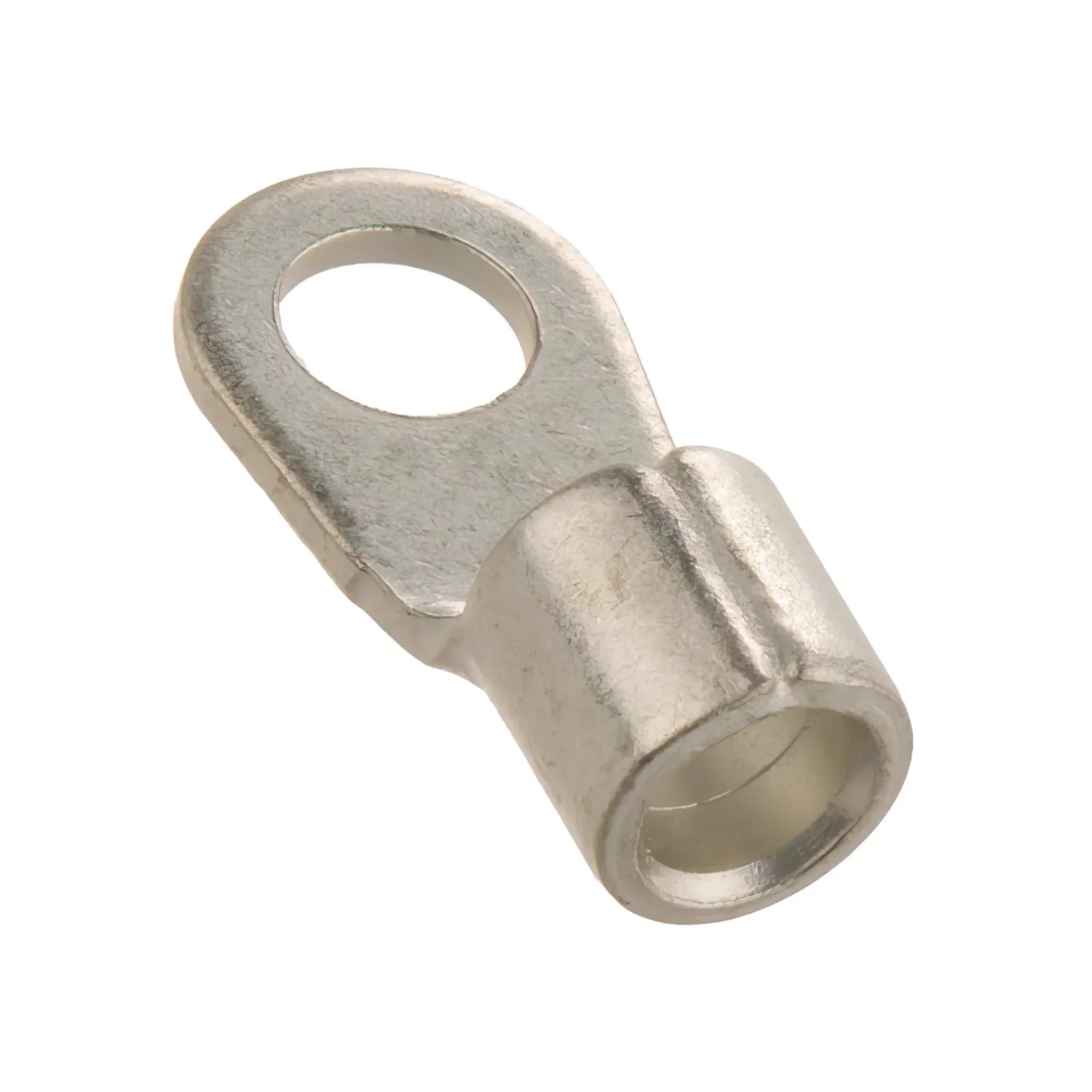

Rohrkabelschuh KR mit Sichtloch, 0,75–400 mm²

Das Sichtloch ist bei diesem Rohrkabelschuh das entscheidende Detail: Vor dem Verpressen können Sie durch die Bohrung im Rohrrücken prüfen, ob der Leiter wirklich bis zum Anschlag eingeschoben ist. Genau dieser Fehler — zu kurz eingeführter Leiter — verursacht in der Praxis die meisten mangelhaften Pressverbindungen. Die Serie KR reicht von 0,75 bis 400 mm² und von M3 bis M24 und ist damit vom Steuerleiter bis zum Hauptanschluss durchgängig verfügbar.

Nutzen

• Sichtloch zur visuellen Kontrolle der Einstecktiefe vor dem Verpressen.
• Rohrteil aus Elektrolytkupfer, rundum geschlossene Presszone.
• Durchgängiges Programm von 0,75 bis 400 mm² und M3 bis M24 aus einer Serie.
• Gerade Ausführung mit 180°-Anschlusswinkel und einem Befestigungsloch, normale Flanschbreite.
• Unisolierte Ausführung — nach dem Verpressen frei mit Schrumpfschlauch oder Kappe isolierbar.

Anwendung

Eingesetzt wird der Schuh an Bolzen- und Schienenanschlüssen in Schaltanlagen, Verteilern, Maschinen und Motoranschlusskästen. Ablängen, abmanteln, Leiter einführen, durch das Sichtloch kontrollieren, dann verpressen: bei kleinen Querschnitten mit der Presszange, bei großen mit hydraulischer Presse und Sechskantpressform passend zum Querschnitt. Die Zahl der Pressungen richtet sich nach der Länge des Rohrteils, bei großen Querschnitten sind mehrere Pressungen nebeneinander zu setzen. Bei der Auswahl legen Sie Querschnitt und Bolzenmaß gemeinsam fest — die Kombination bestimmt Flanschbreite und Auflagefläche. Beachten Sie, dass Flanschform und Oberflächenausführung innerhalb der Serie je nach Größe abweichen; die konkrete Ausführung steht in den Varianten-Details.

Lieferumfang

Geliefert in der Packung; die Stückzahl je Packung richtet sich nach der gewählten Variante und steht in den Varianten-Details.

• Anschlussgewindemaß (metrisch) = 3
• Anschlusswinkel = 180° (horizontal)
• Flanschform = Ringform
• Schmale Flanschausführung = nein
• Isoliert = nein
• Mit Sichtloch = ja
• Werkstoff = Kupfer
• Oberflächenschutz = sonstige
• Anzahl der Befestigungslöcher = 1
• Nennquerschnitt = 0,75 mm²
