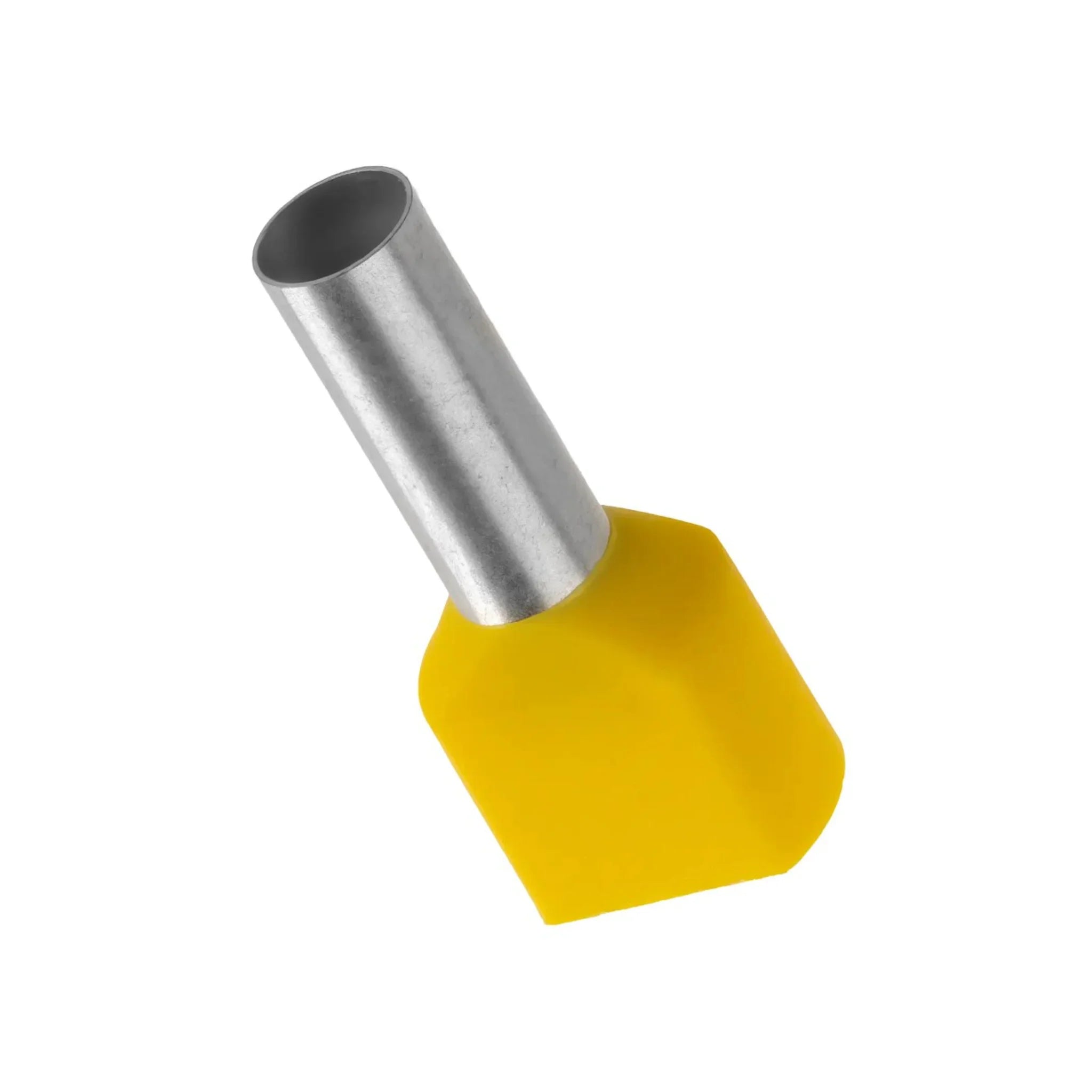

Zwillings-Aderendhülse AHI-TWIN halogenfrei, 0,5–16 mm²

Zwei Adern in eine Klemme zu zwingen, ist selten eine gute Idee: Der Kontaktdruck verteilt sich ungleich und eine der beiden Adern arbeitet sich mit der Zeit heraus. Die Zwillings-Aderendhülse nimmt beide Leiter in einer gemeinsamen Hülse auf und presst sie zu einem definierten Querschnitt zusammen. Die Klemme sieht danach genau einen Leiter, so wie es die Klemmenhersteller vorsehen.

Nutzen

• Beide Leiter werden in einer Pressung gefasst, dadurch gleichmäßiger Kontaktdruck statt Doppelbelegung der Klemmstelle.
• Halogenfreier Isolierkragen, sinnvoll bei Anforderungen an das Brandverhalten in Gebäuden und Anlagen.
• Hülse aus Kupfer für dauerhaft niedrigen Übergangswiderstand an der Klemmstelle.
• Der Kragen ist je Querschnitt farblich unterschieden, was die Zuordnung beim Verdrahten beschleunigt.
• Ohne Kennzeichnungsfahne und nicht als Bandware, also für die klassische Handverarbeitung am Schaltschrank.

Anwendung

Typischer Einsatz ist das Durchschleifen von Potentialen, das Brücken benachbarter Reihenklemmen und der Anschluss von zwei Adern an einem Betriebsmittel. Beide Leiter müssen den gleichen Querschnitt haben, und die Querschnittsangabe der Hülse gilt je Leiter und nicht als Summe beider Adern — bestellt wird also nach dem Einzelquerschnitt der Ader. Abisoliert wird auf Hülsenlänge, wobei die Längen im Bereich von 8 bis 14 mm liegen und mit dem Querschnitt wachsen. Verpressen Sie mit einer Zange mit Vierkant- oder Trapezprofil, deren Pressbereich den Querschnitt von 0,5 bis 16 mm² abdeckt. Prüfen Sie zusätzlich, ob der Klemmschacht den größeren Hülsenquerschnitt aufnimmt.

Lieferumfang

Geliefert in der Packung. Querschnitt, Hülsenlänge, Farbe und Stückzahl richten sich nach der gewählten Variante und stehen in den Varianten-Details.

• Bauform = Zwillings-Aderendhülse
• Nennquerschnitt = 0,5 mm²
• Hülsenlänge = 8 mm
• Isoliert = ja
• Werkstoff der Isolation = sonstige
• Halogenfrei = ja
• Farbe = weiß
• Werkstoff = Kupfer
• Oberflächenschutz = sonstige
• Für kurzschlussfeste Leitungen = nein
• Mit Kennzeichnungsfahne = nein
• Bandware = nein
