Aderendhülse Starfix isoliert halogenfrei, 0,5–25 mm²

Die isolierten Aderendhülsen der Serie Starfix fassen feindrähtige Leiter zu einem formstabilen Stift zusammen, der sich sauber in Reihenklemmen, Schützen und Geräteklemmen einführen lässt. Der verzinnte Kupferrohling hält den Übergangswiderstand niedrig, der Isolierkragen ist halogenfrei und je Querschnitt eingefärbt.

Nutzen

• Verzinnter Kupferrohling: dauerhaft kontaktsicher und gegen Korrosion an der Klemmstelle geschützt.
• Halogenfreier Isolierkragen für Anlagen mit Anforderungen an das Brandverhalten von Kunststoffen.
• Für kurzschlussfeste Leitungen freigegeben, der Kragen deckt die Abisolierstelle vollständig ab.
• Farbcodierung nach Querschnitt macht die Sichtprüfung fertiger Verdrahtungen schnell und eindeutig.

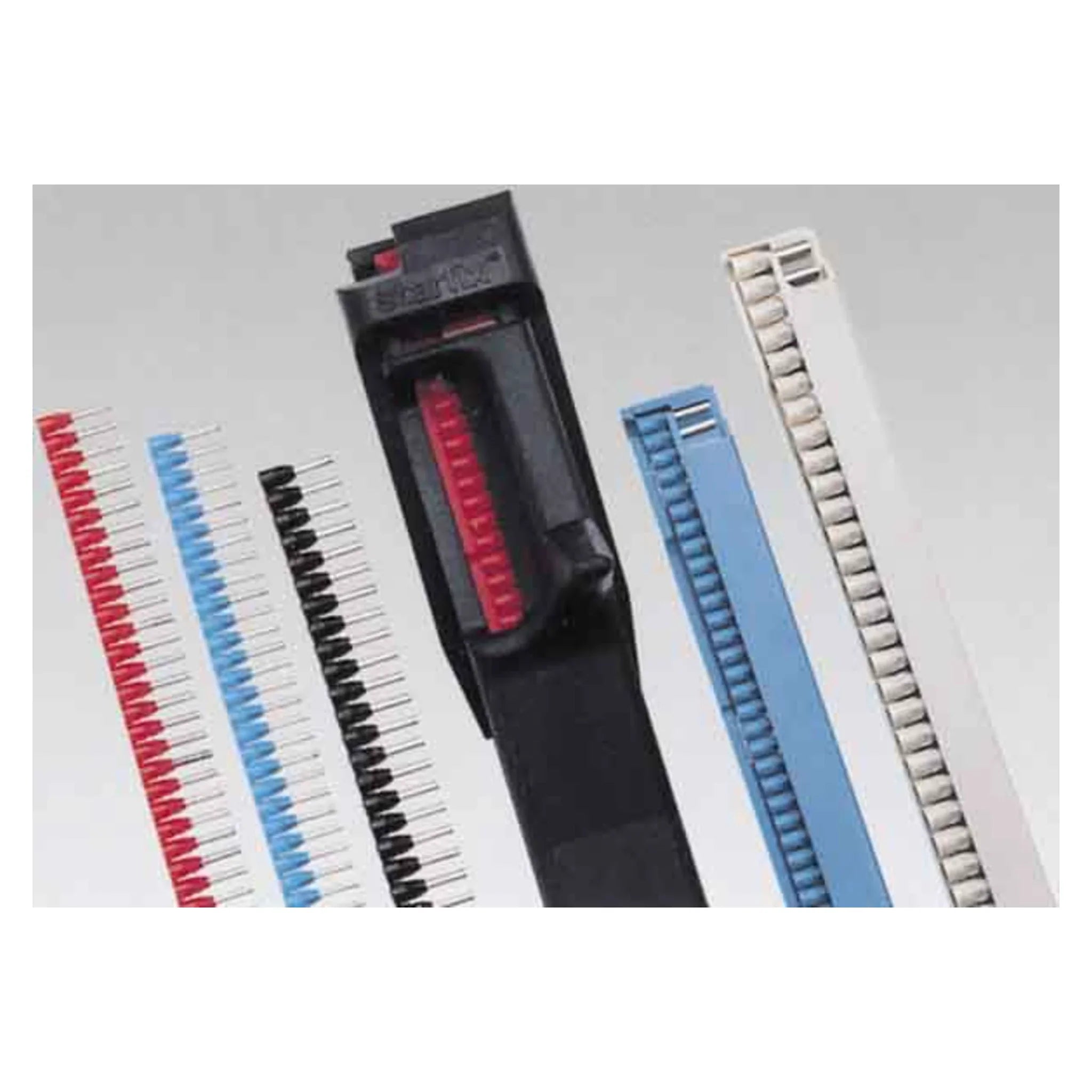

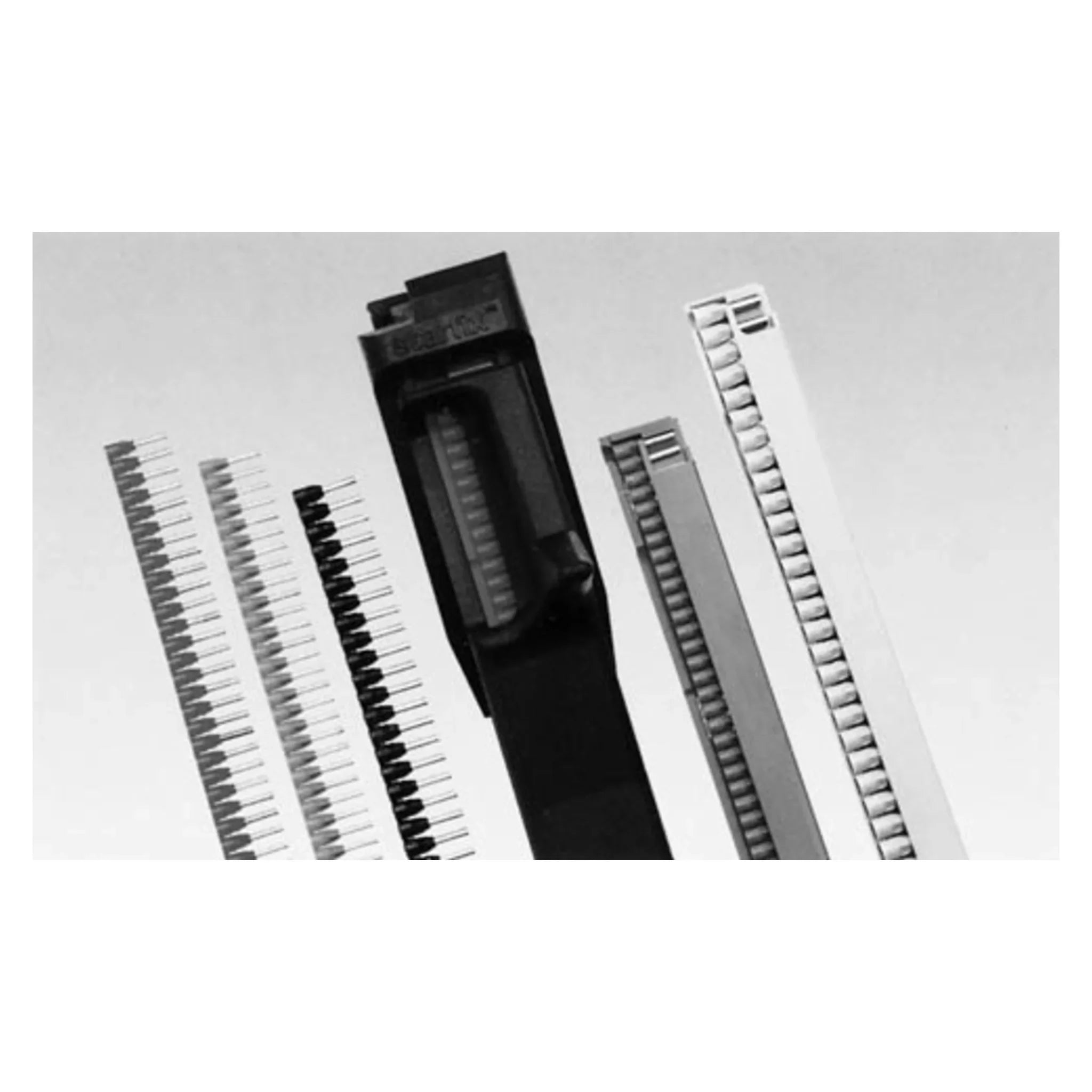

• Je nach Ausführung lose oder gegurtet als Bandware für Magazin- und Automatenzangen.

Anwendung

Setzen Sie die Hülse überall dort ein, wo eine feindrähtige Ader in eine Schraub- oder Federkraftklemme geht: Schaltschrankbau, Maschinenverdrahtung, Verteilerausbau und Instandhaltung. Die Abisolierlänge richtet sich nach der Hülsenlänge, der Leiter soll bündig am Kragenboden anstehen und die Drähte dürfen nicht neben die Hülse laufen. Verpresst wird mit einer Aderendhülsenzange im passenden Pressprofil, üblich sind Vierkant-, Trapez- und Sechskantpressung. Achten Sie darauf, dass der Querschnittsbereich der Zange zum gewählten Querschnitt passt und dass nur der Metallteil, nicht der Kunststoffkragen, verpresst wird. Für Serienarbeit lohnt die gegurtete Bandware in Verbindung mit einer Magazinzange, weil das Einzelhandling entfällt.

Lieferumfang

Sie erhalten isolierte Aderendhülsen in der herstellerseitigen Verpackungseinheit, je nach Ausführung lose oder gegurtet. Die Stückzahl je Packung richtet sich nach der gewählten Variante und steht in den Varianten-Details.

• Bauform = Standard
• Nennquerschnitt = 0,5 mm²
• Hülsenlänge = 8 mm
• Isoliert = ja
• Werkstoff der Isolation = Polypropylen (PP)
• Halogenfrei = ja
• Farbe = weiß
• Werkstoff = Kupfer
• Oberflächenschutz = verzinnt
• Für kurzschlussfeste Leitungen = ja
• Mit Kennzeichnungsfahne = nein
• Bandware = ja
