Welcher Kabelquerschnitt für 16 A Absicherung?

Für eine Standard-Absicherung mit B16 (16 A) reicht in den meisten Fällen ein Querschnitt von 2,5 mm² aus, sofern das Kabel im Installationsrohr (Verlegeart B2) liegt und die Leitung nicht länger als ca. 25–30 m ist. Längere Strecken oder ungünstigere Verlegearten erfordern 4 mm² oder mehr — entscheidend ist der Spannungsfall, der nach DIN VDE 0100-520 bei Endstromkreisen 3 % nicht überschreiten soll.

Wie wird der Kabelquerschnitt berechnet?

Der Querschnitt wird aus zwei Bedingungen abgeleitet: der Strombelastbarkeit nach DIN VDE 0298-4 und dem zulässigen Spannungsfall nach DIN VDE 0100-520. Formel für den Mindestquerschnitt bezogen auf den Spannungsfall: A = (2 · L · I · ρ) / ΔU bei Wechselstrom bzw. A = (√3 · L · I · ρ) / ΔU bei Drehstrom. Dabei ist L die einfache Leitungslänge in Meter, I die Stromstärke in Ampere, ρ der spezifische Widerstand (0,01724 Ω·mm²/m für Kupfer) und ΔU der maximal zulässige Spannungsfall in Volt.

Welcher Kabelquerschnitt für eine 11 kW Wallbox?

Für eine 11 kW Wallbox (16 A, 3-phasig) ist in der Regel NYM-J 5×2,5 mm² ausreichend, bei Leitungslängen über ca. 25 m sollte auf 5×4 mm² hochgegangen werden. Die Wallbox ist meldepflichtig beim Netzbetreiber. Wird die Leitung im Erdreich oder durch eine Außenwand geführt, ist NYY-J statt NYM-J zu verwenden. FI Typ B 30 mA ist Pflicht.

Welcher Kabelquerschnitt für eine 22 kW Wallbox?

Für 22 kW Wallboxen (32 A, 3-phasig) wird NYM-J 5×6 mm² verlegt, ab ca. 20 m Strecke 5×10 mm². Die Anlage ist genehmigungspflichtig. Bei Erdverlegung ist NYY-J vorgeschrieben. Abgesichert mit 3×C32, FI Typ B 30 mA.

Was bedeutet 3 % Spannungsfall?

3 % Spannungsfall heißt: Vom Hausanschluss bis zur Steckdose dürfen maximal 3 % der Nennspannung verloren gehen. Bei 230 V entspricht das 6,9 V Verlust, bei 400 V Drehstrom 12 V. DIN 18015-1 gibt diesen Wert für Steckdosenstromkreise vor; für Beleuchtung sind nur 1,5 % zulässig, weil Lampen empfindlicher auf Spannungseinbrüche reagieren. Der maximale Wert nach VDE 0100-520 beträgt 5 %, gilt aber nur in Ausnahmefällen.

Was ist der Unterschied zwischen NYM-J und NYY-J?

NYM-J ist das Standard-Mantelkabel für trockene Innenräume — Wohnraum, Keller, Dachboden. NYY-J ist ein Erdkabel mit PVC-Außenmantel, geeignet für Verlegung im Erdreich (mindestens 60 cm Tiefe in Sandbett) und für Feuchträume. Bei Wallboxen, Außensteckdosen und Gartenleitungen ist NYY-J Pflicht. Im trockenen Wohnraum wäre NYY-J überdimensioniert und unnötig teuer.

Welcher Querschnitt für einen Drehstrom-Herd?

Ein klassischer 400 V Drehstrom-Herd bis 11 kW wird mit NYM-J 5×2,5 mm² angeschlossen und mit 3×B16 abgesichert. 3 Außenleiter + Neutralleiter + Schutzleiter. Bei sehr langen Leitungswegen oder größeren Geräten gegebenenfalls 5×4 mm² wählen — der Querschnitt-Rechner prüft das automatisch.

Wie tief muss ein Erdkabel verlegt werden?

Im Hausgarten ist eine Verlegetiefe von mindestens 60 cm vorgeschrieben (Empfehlung der DIN VDE 0100-520 für nicht befahrene Flächen). Unter befahrbaren Flächen wie Einfahrten sind 80 cm erforderlich, im Forst- und Feldbereich 70 cm. Das Kabel kommt in ein Sandbett von ca. 10 cm Stärke, darüber ein gelbes Trassenwarnband ca. 30 cm über dem Kabel.

NAYY-J Aluminium-Erdkabel 0,6/1 kV, Querschnitte 16 bis 300 mm²

Zahlung & Sicherheit

Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.

NAYY-J

Typ: Erdkabel

Artikelnummer: NAYY-J 1x120 RM Eca S

€5,80

€5,80 ~~€7,14~~

Steuer inbegriffen. Versand wird beim Bezahlvorgang berechnet.

24h bis Lagerware Versand
30 Tage Rückgabe
VSK Frei ab 300€

Vor. Lieferzeit: 22.10. – 24.10.

Kabelbeschreibung

Auf einen Blick

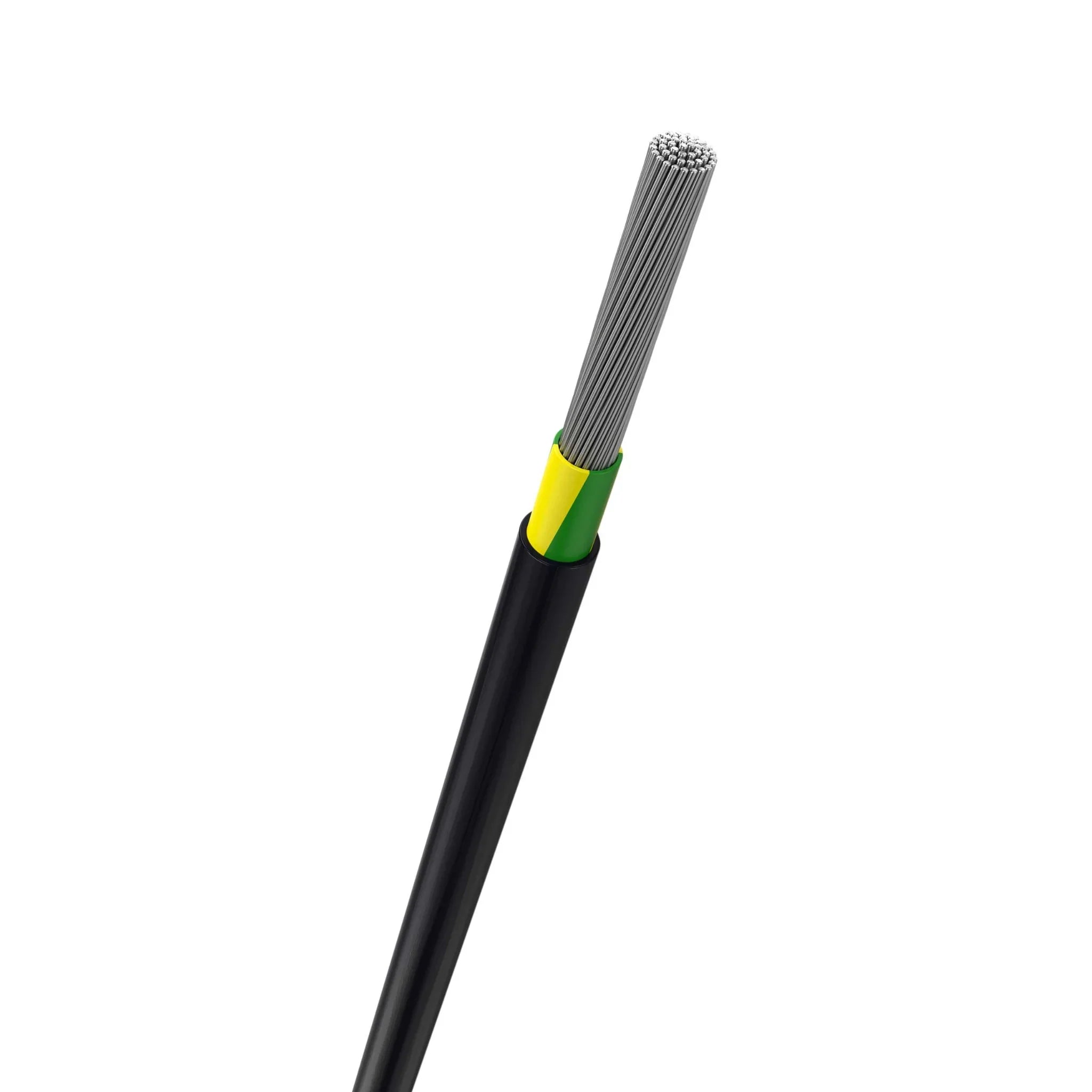

Das wirtschaftliche Energiekabel mit Aluminiumleiter: Das NAYY-J 0,6/1 kV ist für die feste Verlegung bestimmt – vorzugsweise in Kabelkanälen, Innenräumen, im Freien, im Wasser und in der Erde, wenn keine nachträglichen Beschädigungen zu erwarten sind.

Warum dieses Produkt

Erdverlegbar – zur festen Verlegung in der Erde geeignet, wenn keine nachträglichen Beschädigungen zu erwarten sind
Aluminiumleiter – leichter und wirtschaftlicher als Kupfer bei großen Querschnitten
Mit Schutzleiter – Ausführung „-J“ mit grün/gelber Ader
Großes Spektrum – 16 bis 300 mm², 1-, 4- und 5-adrig
Trommelware – 500 bis 2000 m für Projekte und Netzbau

Einsatzbereiche

Als Energiekabel zur festen Verlegung, vorzugsweise in Kabelkanälen, Innenräumen, im Freien, im Wasser und in der Erde, wenn keine nachträglichen Beschädigungen zu erwarten sind.

Technische Daten

Merkmal	Spezifikation
Typ	NAYY-J
Bemessungsspannung U₀/U	0,6/1 kV
Leiter	Aluminium
Isolierung/Mantel	PVC
Aderanzahl	1, 4, 5
Querschnitte	120 mm², 150 mm², 185 mm², 240 mm², 300 mm², 50 mm², 70 mm², 95 mm², 16 mm², 25 mm², 35 mm²
Gebinde (VPE)	Trommel 2000 m, Trommel 1000 m, 2000 m, Trommel 750 m, Trommel 500 m, 1000 m

Angaben gemäß Typkennzeichnung und den hinterlegten Artikeldaten. Herstellerspezifische Detailwerte (z. B. Außendurchmesser, Gewicht) ergänzen wir nach Vorliegen des Datenblatts.

Typbezeichnung erklärt

N = Normleitung · A = Aluminiumleiter · Y = PVC-Isolierung · Y = PVC-Mantel · -J = mit grün/gelber Ader (Schutzleiter).

Für wen ist dieses Produkt gemacht

Netz- und Tiefbauprojekte, Hausanschlüsse und Zuleitungen, bei denen große Querschnitte wirtschaftlich realisiert werden sollen.

Hinweise

Aluminiumleiter erfordern eine für Aluminium geeignete Verbindungstechnik.

Lieferumfang & Verpackung

Lieferung als Trommel (500 bis 2000 m) je Variantenauswahl.

Technische Kabeldaten

Leiter-Material = Aluminium
Leiternennquerschnitt = 120 mm²
Leiter-Klasse = Kl.2 = mehrdrähtig
Leiter-Form = rund
Ader-Zahl = 1
Werkstoff der Aderisolation = Polyvinylchlorid (PVC)
Ader-Kennzeichnung = Farbe
Mit Schutzleiter = ja
Schirm = nein
Beidraht = nein
Bleimantel = nein
Konzentrischer Leiter = ohne
Mantelmaterial = Polyvinylchlorid (PVC)
Mantel-Farbe = schwarz
Brandverhalten nach EN 13501-6: Klasse = Eca
Außendurchmesser ca. = 20 mm
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt = 300 mm
Gewicht = 575 kg/km
Max. zulässige Leitertemperatur = 70 °C
Zulässige Kabelaußentemperatur bei Montage/Handling = -5..50 °C
Zulässige Kabelaußentemperatur nach Montage ohne Erschütterung = -40..70 °C
Nennspannung U0 = 0,6 kV
Nennspannung U = 1 kV
