Welcher Kabelquerschnitt für 16 A Absicherung?

Für eine Standard-Absicherung mit B16 (16 A) reicht in den meisten Fällen ein Querschnitt von 2,5 mm² aus, sofern das Kabel im Installationsrohr (Verlegeart B2) liegt und die Leitung nicht länger als ca. 25–30 m ist. Längere Strecken oder ungünstigere Verlegearten erfordern 4 mm² oder mehr — entscheidend ist der Spannungsfall, der nach DIN VDE 0100-520 bei Endstromkreisen 3 % nicht überschreiten soll.

Wie wird der Kabelquerschnitt berechnet?

Der Querschnitt wird aus zwei Bedingungen abgeleitet: der Strombelastbarkeit nach DIN VDE 0298-4 und dem zulässigen Spannungsfall nach DIN VDE 0100-520. Formel für den Mindestquerschnitt bezogen auf den Spannungsfall: A = (2 · L · I · ρ) / ΔU bei Wechselstrom bzw. A = (√3 · L · I · ρ) / ΔU bei Drehstrom. Dabei ist L die einfache Leitungslänge in Meter, I die Stromstärke in Ampere, ρ der spezifische Widerstand (0,01724 Ω·mm²/m für Kupfer) und ΔU der maximal zulässige Spannungsfall in Volt.

Welcher Kabelquerschnitt für eine 11 kW Wallbox?

Für eine 11 kW Wallbox (16 A, 3-phasig) ist in der Regel NYM-J 5×2,5 mm² ausreichend, bei Leitungslängen über ca. 25 m sollte auf 5×4 mm² hochgegangen werden. Die Wallbox ist meldepflichtig beim Netzbetreiber. Wird die Leitung im Erdreich oder durch eine Außenwand geführt, ist NYY-J statt NYM-J zu verwenden. FI Typ B 30 mA ist Pflicht.

Welcher Kabelquerschnitt für eine 22 kW Wallbox?

Für 22 kW Wallboxen (32 A, 3-phasig) wird NYM-J 5×6 mm² verlegt, ab ca. 20 m Strecke 5×10 mm². Die Anlage ist genehmigungspflichtig. Bei Erdverlegung ist NYY-J vorgeschrieben. Abgesichert mit 3×C32, FI Typ B 30 mA.

Was bedeutet 3 % Spannungsfall?

3 % Spannungsfall heißt: Vom Hausanschluss bis zur Steckdose dürfen maximal 3 % der Nennspannung verloren gehen. Bei 230 V entspricht das 6,9 V Verlust, bei 400 V Drehstrom 12 V. DIN 18015-1 gibt diesen Wert für Steckdosenstromkreise vor; für Beleuchtung sind nur 1,5 % zulässig, weil Lampen empfindlicher auf Spannungseinbrüche reagieren. Der maximale Wert nach VDE 0100-520 beträgt 5 %, gilt aber nur in Ausnahmefällen.

Was ist der Unterschied zwischen NYM-J und NYY-J?

NYM-J ist das Standard-Mantelkabel für trockene Innenräume — Wohnraum, Keller, Dachboden. NYY-J ist ein Erdkabel mit PVC-Außenmantel, geeignet für Verlegung im Erdreich (mindestens 60 cm Tiefe in Sandbett) und für Feuchträume. Bei Wallboxen, Außensteckdosen und Gartenleitungen ist NYY-J Pflicht. Im trockenen Wohnraum wäre NYY-J überdimensioniert und unnötig teuer.

Welcher Querschnitt für einen Drehstrom-Herd?

Ein klassischer 400 V Drehstrom-Herd bis 11 kW wird mit NYM-J 5×2,5 mm² angeschlossen und mit 3×B16 abgesichert. 3 Außenleiter + Neutralleiter + Schutzleiter. Bei sehr langen Leitungswegen oder größeren Geräten gegebenenfalls 5×4 mm² wählen — der Querschnitt-Rechner prüft das automatisch.

Wie tief muss ein Erdkabel verlegt werden?

Im Hausgarten ist eine Verlegetiefe von mindestens 60 cm vorgeschrieben (Empfehlung der DIN VDE 0100-520 für nicht befahrene Flächen). Unter befahrbaren Flächen wie Einfahrten sind 80 cm erforderlich, im Forst- und Feldbereich 70 cm. Das Kabel kommt in ein Sandbett von ca. 10 cm Stärke, darüber ein gelbes Trassenwarnband ca. 30 cm über dem Kabel.

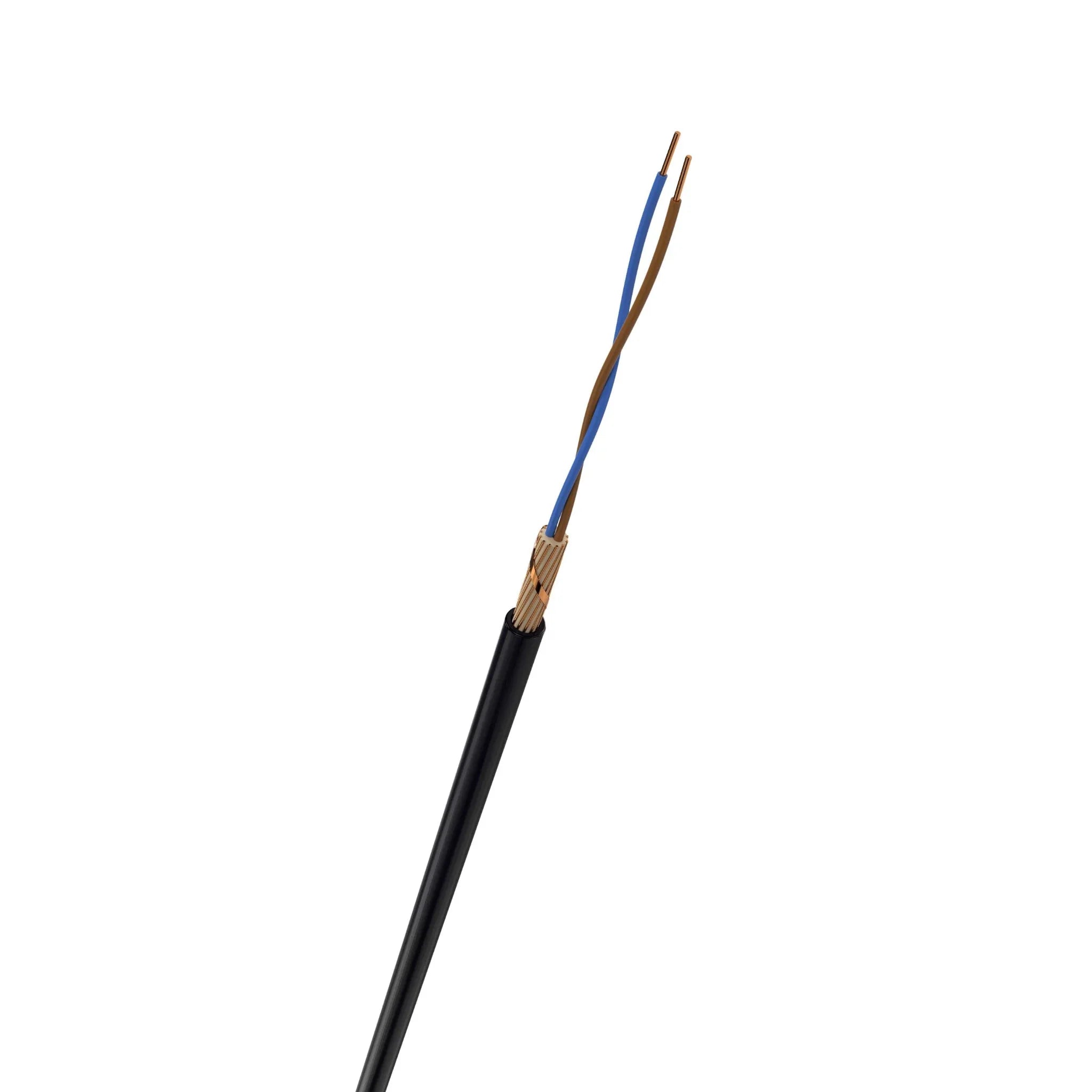

NYCY Energiekabel 0,6/1 kV mit konzentrischem Leiter, erdverlegbar

Zahlung & Sicherheit

Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.

NYCY

Typ: Erdkabel

Artikelnummer: NYCY 2x4 RE/ 4 Eca S

€4,39 EUR

€4,39 EUR ~~€4,79 EUR~~

Steuer inbegriffen. Versand wird beim Bezahlvorgang berechnet.

Vor. Lieferzeit: 17. Jul 26 - 21. Jul 26

Verfügbar auf Lager (1185)

Schneller Versand innerhalb 24h
Einfache Rückgabe innerhalb 30 Tage
Über 2.000 Kabel im direkten Bestand

Kabelbeschreibung

Auf einen Blick

Das Energiekabel mit eingebautem Berührungsschutz: Das NYCY 0,6/1 kV führt einen konzentrischen Leiter (C), der als Mittel-, Schutz- oder Nullleiter dient und gleichzeitig als Schirm wirken darf – für erhöhten elektrischen und mechanischen Schutz.

Warum dieses Produkt

Konzentrischer Leiter – darf als Mittel-, Schutz- oder Nullleiter verwendet werden – und gleichzeitig als Schirm, z. B. als geerdeter Berührungsschutz
Vielseitig verlegbar – im Freien, in der Erde, im Wasser, in Innenräumen und Kabelkanälen
Auch als Steuerkabel – zur Übertragung von Steuer- und Regelimpulsen sowie Messwerten
Feine Staffelung – 2 bis 61 Adern, 1,5 bis 10 mm²

Einsatzbereiche

Energiekabel für Industrie und Schaltanlagen, Kraftwerke, Hausanschlüsse und Straßenbeleuchtung sowie als Steuerkabel zur Übertragung von Steuer- und Regelimpulsen und Messwerten – dort, wo erhöhter elektrischer und mechanischer Schutz gefordert wird. Verlegung im Freien, in der Erde, im Wasser, in Innenräumen und Kabelkanälen.

Technische Daten

Merkmal	Spezifikation
Typ	NYCY
Bemessungsspannung U₀/U	0,6/1 kV
Isolierung/Mantel	PVC
Konzentrischer Leiter	als Mittel-, Schutz- oder Nullleiter nutzbar, gleichzeitig als Schirm zulässig
Aderanzahl	2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 21, 24, 30, 40, 52, 61
Querschnitte	1,5 mm², 2,5 mm², 4 mm², 6 mm², 10 mm²
Gebinde (VPE)	Trommel 2000 m, 1000 m, 500 m

Angaben gemäß Typkennzeichnung und den hinterlegten Artikeldaten. Herstellerspezifische Detailwerte (z. B. Außendurchmesser, Gewicht) ergänzen wir nach Vorliegen des Datenblatts.

Typbezeichnung erklärt

N = Normleitung · Y = PVC-Isolierung · C = konzentrischer Leiter · Y = PVC-Mantel.

Für wen ist dieses Produkt gemacht

Elektroinstallateure und Netzbauer für Hausanschlüsse, Straßenbeleuchtung, Industrie- und Schaltanlagen.

Lieferumfang & Verpackung

Als 500-, 1000- oder 2000-m-Trommel je Variantenauswahl.

Technische Kabeldaten

Leiter-Material = Kupfer
Leiternennquerschnitt = 4 mm²
Leiter-Klasse = Kl.1 = eindrähtig
Leiter-Form = rund
Ader-Zahl = 2
Werkstoff der Aderisolation = Polyvinylchlorid (PVC)
Ader-Kennzeichnung = Farbe
Mit Schutzleiter = nein
Schirm = nein
Beidraht = nein
Bleimantel = nein
Konzentrischer Leiter = Kupfer
Konzentrischer Leiter-Nennquerschnitt = 4 mm²
Mantelmaterial = Polyvinylchlorid (PVC)
Mantel-Farbe = schwarz
Brandverhalten nach EN 13501-6: Klasse = Eca
Außendurchmesser ca. = 16 mm
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt = 240 mm
Gewicht = 400 kg/km
Max. zulässige Leitertemperatur = 70 °C
Zulässige Kabelaußentemperatur bei Montage/Handling = -5..50 °C
Zulässige Kabelaußentemperatur nach Montage ohne Erschütterung = -30..70 °C
Nennspannung U0 = 0,6 kV
Nennspannung U = 1 kV
