Welcher Kabelquerschnitt für 16 A Absicherung?

Für eine Standard-Absicherung mit B16 (16 A) reicht in den meisten Fällen ein Querschnitt von 2,5 mm² aus, sofern das Kabel im Installationsrohr (Verlegeart B2) liegt und die Leitung nicht länger als ca. 25–30 m ist. Längere Strecken oder ungünstigere Verlegearten erfordern 4 mm² oder mehr — entscheidend ist der Spannungsfall, der nach DIN VDE 0100-520 bei Endstromkreisen 3 % nicht überschreiten soll.

Wie wird der Kabelquerschnitt berechnet?

Der Querschnitt wird aus zwei Bedingungen abgeleitet: der Strombelastbarkeit nach DIN VDE 0298-4 und dem zulässigen Spannungsfall nach DIN VDE 0100-520. Formel für den Mindestquerschnitt bezogen auf den Spannungsfall: A = (2 · L · I · ρ) / ΔU bei Wechselstrom bzw. A = (√3 · L · I · ρ) / ΔU bei Drehstrom. Dabei ist L die einfache Leitungslänge in Meter, I die Stromstärke in Ampere, ρ der spezifische Widerstand (0,01724 Ω·mm²/m für Kupfer) und ΔU der maximal zulässige Spannungsfall in Volt.

Welcher Kabelquerschnitt für eine 11 kW Wallbox?

Für eine 11 kW Wallbox (16 A, 3-phasig) ist in der Regel NYM-J 5×2,5 mm² ausreichend, bei Leitungslängen über ca. 25 m sollte auf 5×4 mm² hochgegangen werden. Die Wallbox ist meldepflichtig beim Netzbetreiber. Wird die Leitung im Erdreich oder durch eine Außenwand geführt, ist NYY-J statt NYM-J zu verwenden. FI Typ B 30 mA ist Pflicht.

Welcher Kabelquerschnitt für eine 22 kW Wallbox?

Für 22 kW Wallboxen (32 A, 3-phasig) wird NYM-J 5×6 mm² verlegt, ab ca. 20 m Strecke 5×10 mm². Die Anlage ist genehmigungspflichtig. Bei Erdverlegung ist NYY-J vorgeschrieben. Abgesichert mit 3×C32, FI Typ B 30 mA.

Was bedeutet 3 % Spannungsfall?

3 % Spannungsfall heißt: Vom Hausanschluss bis zur Steckdose dürfen maximal 3 % der Nennspannung verloren gehen. Bei 230 V entspricht das 6,9 V Verlust, bei 400 V Drehstrom 12 V. DIN 18015-1 gibt diesen Wert für Steckdosenstromkreise vor; für Beleuchtung sind nur 1,5 % zulässig, weil Lampen empfindlicher auf Spannungseinbrüche reagieren. Der maximale Wert nach VDE 0100-520 beträgt 5 %, gilt aber nur in Ausnahmefällen.

Was ist der Unterschied zwischen NYM-J und NYY-J?

NYM-J ist das Standard-Mantelkabel für trockene Innenräume — Wohnraum, Keller, Dachboden. NYY-J ist ein Erdkabel mit PVC-Außenmantel, geeignet für Verlegung im Erdreich (mindestens 60 cm Tiefe in Sandbett) und für Feuchträume. Bei Wallboxen, Außensteckdosen und Gartenleitungen ist NYY-J Pflicht. Im trockenen Wohnraum wäre NYY-J überdimensioniert und unnötig teuer.

Welcher Querschnitt für einen Drehstrom-Herd?

Ein klassischer 400 V Drehstrom-Herd bis 11 kW wird mit NYM-J 5×2,5 mm² angeschlossen und mit 3×B16 abgesichert. 3 Außenleiter + Neutralleiter + Schutzleiter. Bei sehr langen Leitungswegen oder größeren Geräten gegebenenfalls 5×4 mm² wählen — der Querschnitt-Rechner prüft das automatisch.

Wie tief muss ein Erdkabel verlegt werden?

Im Hausgarten ist eine Verlegetiefe von mindestens 60 cm vorgeschrieben (Empfehlung der DIN VDE 0100-520 für nicht befahrene Flächen). Unter befahrbaren Flächen wie Einfahrten sind 80 cm erforderlich, im Forst- und Feldbereich 70 cm. Das Kabel kommt in ein Sandbett von ca. 10 cm Stärke, darüber ein gelbes Trassenwarnband ca. 30 cm über dem Kabel.

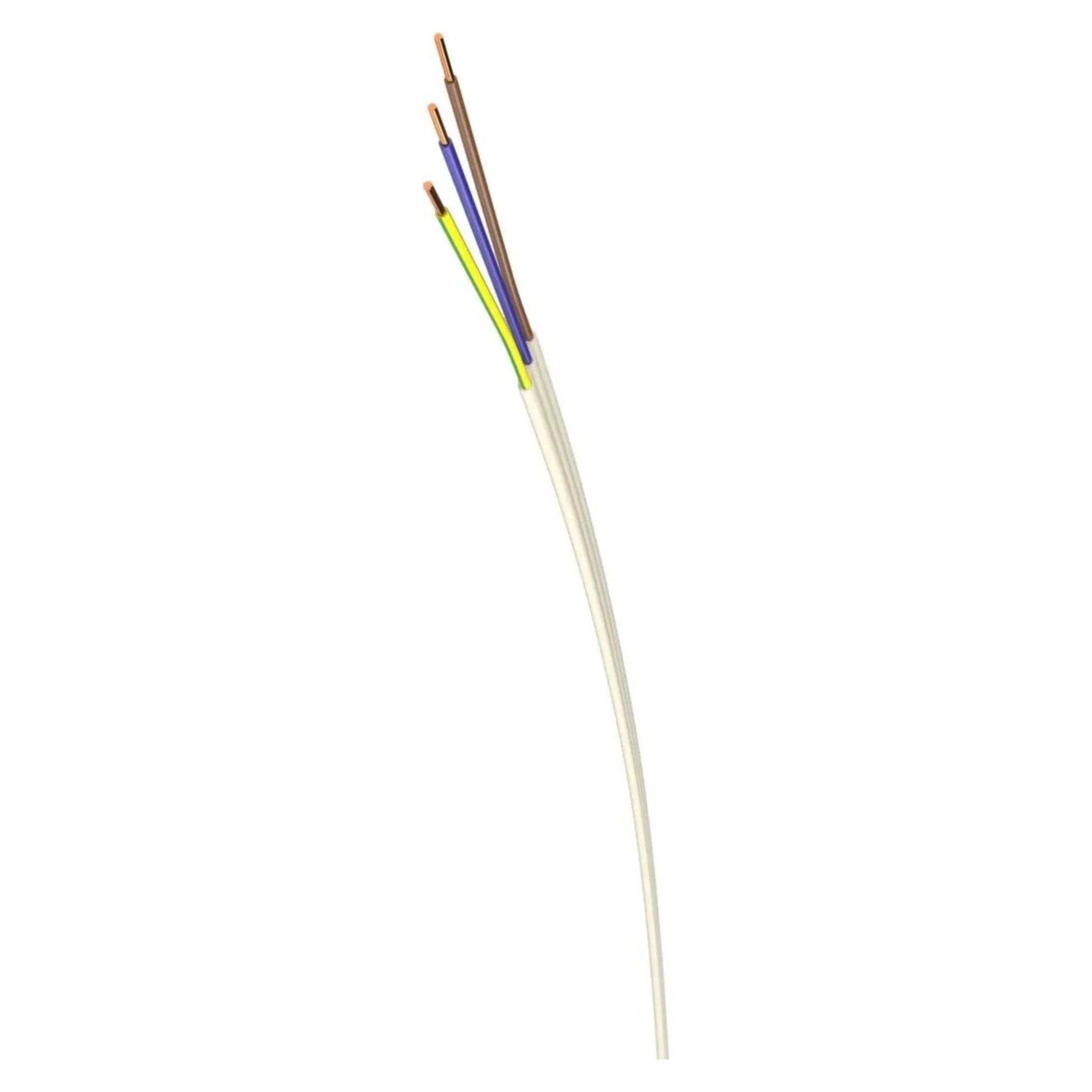

NYIF - J von Diverse bei Kabelkaufhaus - - NYIF-J 3x1,5 Fca Ri. 50 - Stegleitung

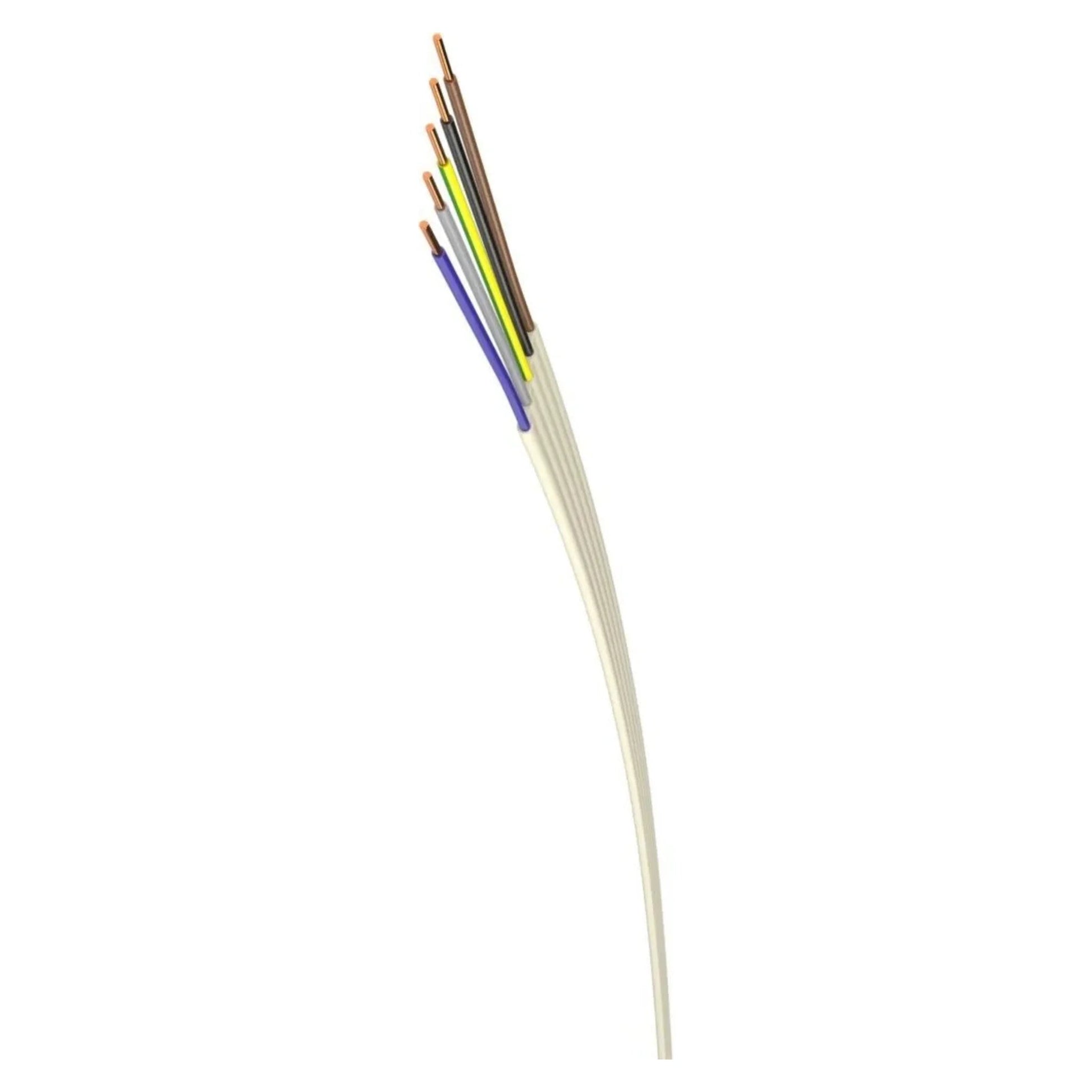

NYIF - J von Diverse bei Kabelkaufhaus - - NYIF-J 5x1,5 Fca Ri. 50 - Stegleitung

Zahlung & Sicherheit

Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.

NYIF-J

Typ: Stegleitung

Artikelnummer: NYIF-J 3x1,5 Fca Ri. 50

€66,43

€66,43 ~~€83,16~~

€1,33Meter

Steuer inbegriffen. Versand wird beim Bezahlvorgang berechnet.

24h bis Lagerware Versand
30 Tage Rückgabe
VSK Frei ab 300€

Vor. Lieferzeit: 22.10. – 24.10.

Aderanzahl: 3

3 5

Leiternennquerschnitt: 1,5 mm²

1,5 mm²

VPE: Ring 50 m

Ring 50 m

Kabelbeschreibung

Nutzen

NYIF-J (Stegleitung) ist eine platzsparende Flachleitung für die feste Installation, die sich besonders gut für saubere, flächige Leitungsführung unter Putz eignet.
Die flache Bauform erleichtert das Verlegen in Installationszonen und Mauerschlitzen und unterstützt eine schnelle, ordentliche Montage.
Mit Schutzleiter (J) ist die Leitung für Stromkreise geeignet, bei denen ein PE-Leiter normgerecht erforderlich ist.
Durch die Ausführung nach CPR-Klasse Fca ist die Leitung für Standardanwendungen vorgesehen, bei denen eine grundlegende Brandklassifizierung ausreichend ist.
Lieferform als Ring (z.B. Ri. 50) ist praktisch für typische Baustellenmengen und erleichtert die Handhabung und Zuschnittplanung.

Anwendung

Für die feste Verlegung in trockenen Innenräumen, z.B. im Wohnungsbau und in vergleichbaren Gebäudebereichen.
Zur Verlegung unter Putz in Mauerwerk, wenn eine flache Stegleitung für Installationszonen und Wandverlegung benötigt wird.
Typisch für Beleuchtungs- und Steckdosenstromkreise sowie feste Geräteanschlüsse im Innenbereich (je nach Aderzahl und Querschnitt).
Geeignet für Installationen, bei denen eine flache Leitungsführung vorteilhaft ist, z.B. bei knappen Schlitzbreiten oder zur sauberen Leitungsführung in der Wand.
Nicht für den Außenbereich und in der Regel nicht für feuchte/nasse Bereiche oder direkte Betonverlegung vorgesehen – Verlegevorschriften und Einsatzbedingungen beachten.

Technische Kabeldaten

Leiternennquerschnitt = 1,5 mm²
Ader-Zahl = 3
Mit Schutzleiter = ja
Nennspannung U0 = 220 V
Nennspannung U = 400 V
Gewicht = 115 kg/km
