Aderendhülse isoliert halogenfrei, 0,75–1,5 mm²

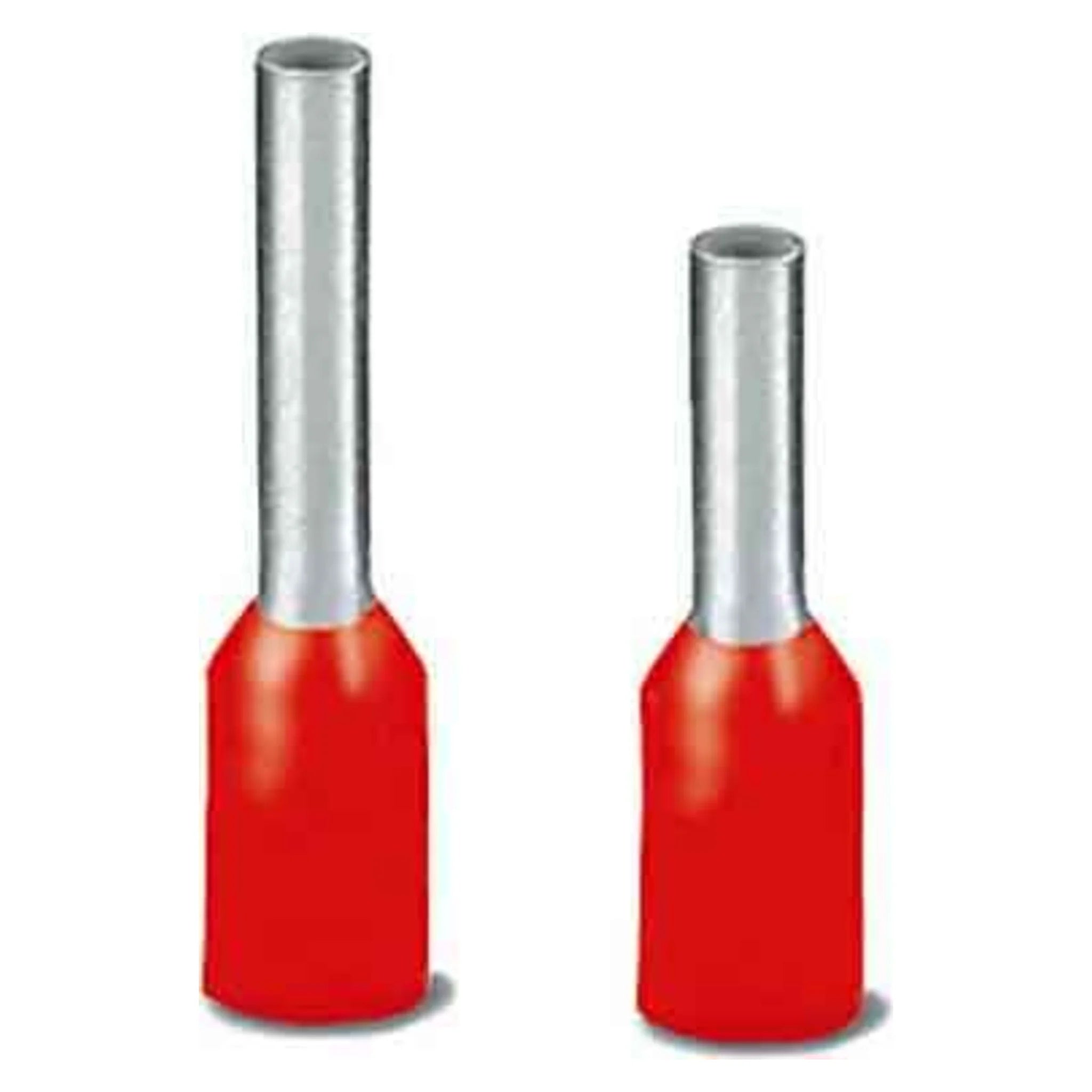

Isolierte Aderendhülsen fassen feindrähtige Leiter zu einem formstabilen Stift zusammen und verhindern, dass sich einzelne Drähte beim Einführen in die Klemme aufspleißen. Der Kunststoffkragen führt die Adern und schützt die Isolation an der Abisolierkante. Das Programm ist halogenfrei ausgeführt und deckt den Bereich 0,75 bis 1,5 mm² in mehreren Hülsenlängen ab.

Nutzen

• Halogenfreier Isolierkragen für Anlagen, in denen halogenfreie Werkstoffe gefordert sind.
• Hülse aus Kupfer in Standard-Bauform, dadurch niedriger Übergangswiderstand an der Klemmstelle.
• Mehrere Hülsenlängen im gleichen Querschnittsbereich, passend zu unterschiedlich tiefen Klemmstellen.

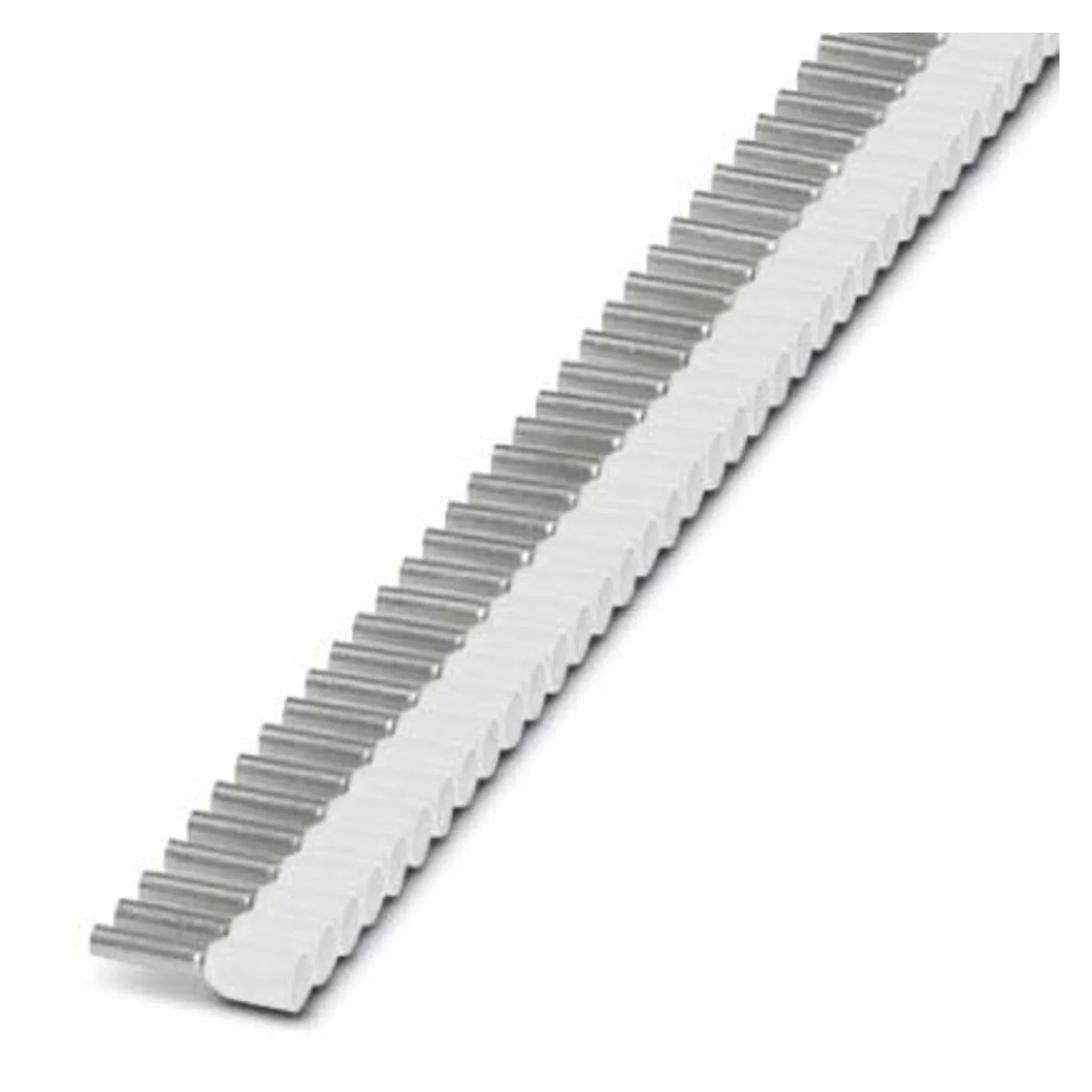

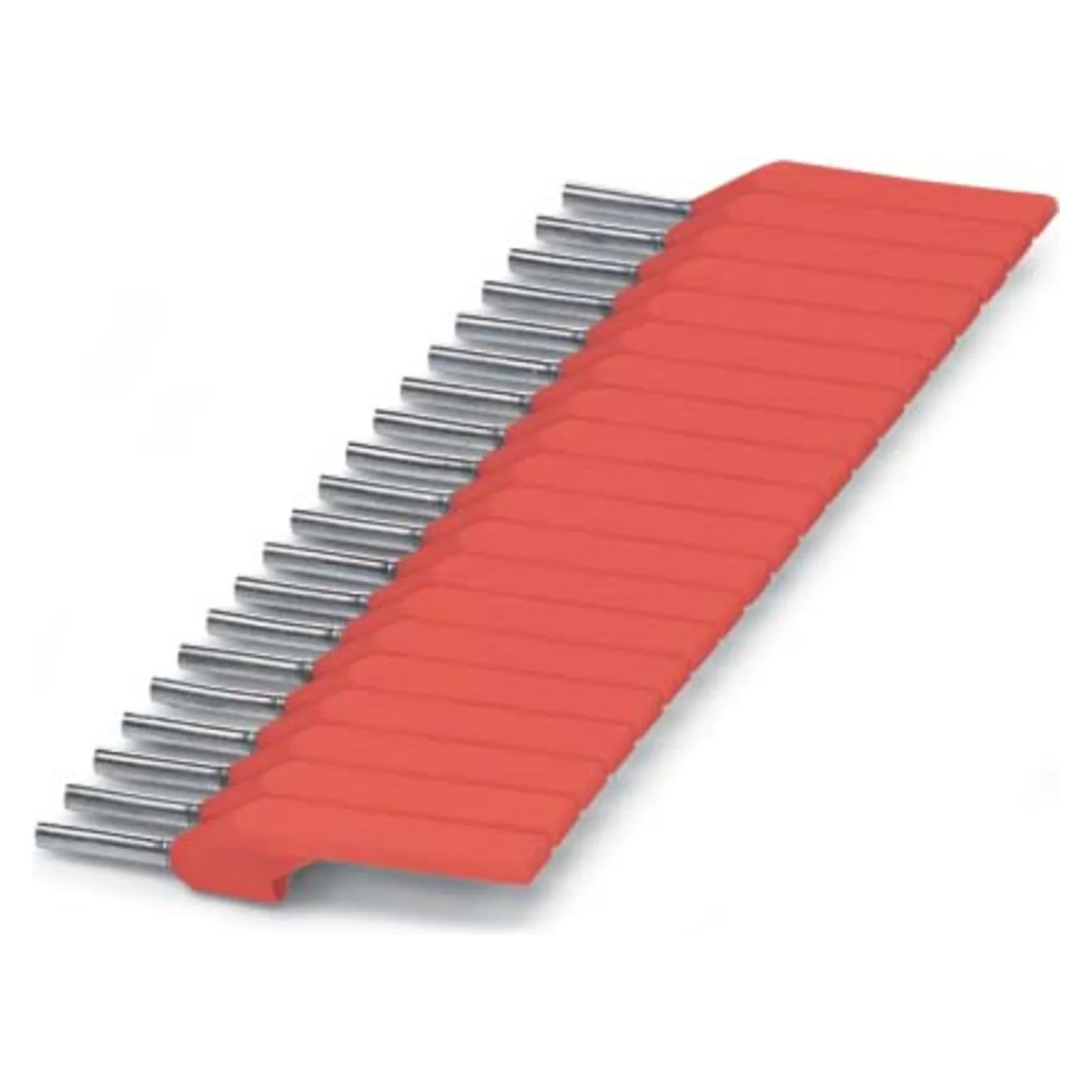

• Ein Teil des Programms ist als Bandware für Verarbeitungsautomaten oder mit Kennzeichnungsfahne ausgeführt.
• Nicht für kurzschlussfeste Leitungen vorgesehen — dafür ist eine eigene Bauform erforderlich.

Anwendung

Eingesetzt werden die Hülsen überall dort, wo feindrähtige Leiter auf Schraub-, Zugfeder- oder Käfigzugklemmen aufgelegt werden: im Schaltschrank, an Reihenklemmen, in Verteilern und im Maschinenbau. Beim Abisolieren richtet sich die Abisolierlänge nach der Hülsenlänge; der Leiter soll die Hülse vollständig ausfüllen und vorne bündig anstehen, ohne über den Kragen hinauszuragen. Verpresst wird mit einer Aderendhülsenzange in Vierkant-, Trapez- oder Sechskantprofil — entscheidend ist, dass Zange und Querschnitt zueinander passen, sonst wird die Verbindung entweder zu locker oder der Leiter angeschnitten. Die Hülsenlänge wählen Sie nach der Klemmentiefe: eine zu kurze Hülse trägt nicht auf der vollen Klemmfläche, eine zu lange bleibt blank sichtbar. Für kurzschlussfeste Leitungen greifen Sie bitte zu einer entsprechend freigegebenen Ausführung.

Lieferumfang

Geliefert im Karton; die Stückzahl je Packung richtet sich nach der gewählten Variante und steht in den Varianten-Details.

• Bauform = Standard
• Nennquerschnitt = 0,75 mm²
• Hülsenlänge = 8 mm
• Isoliert = ja
• Werkstoff der Isolation = sonstige
• Halogenfrei = ja

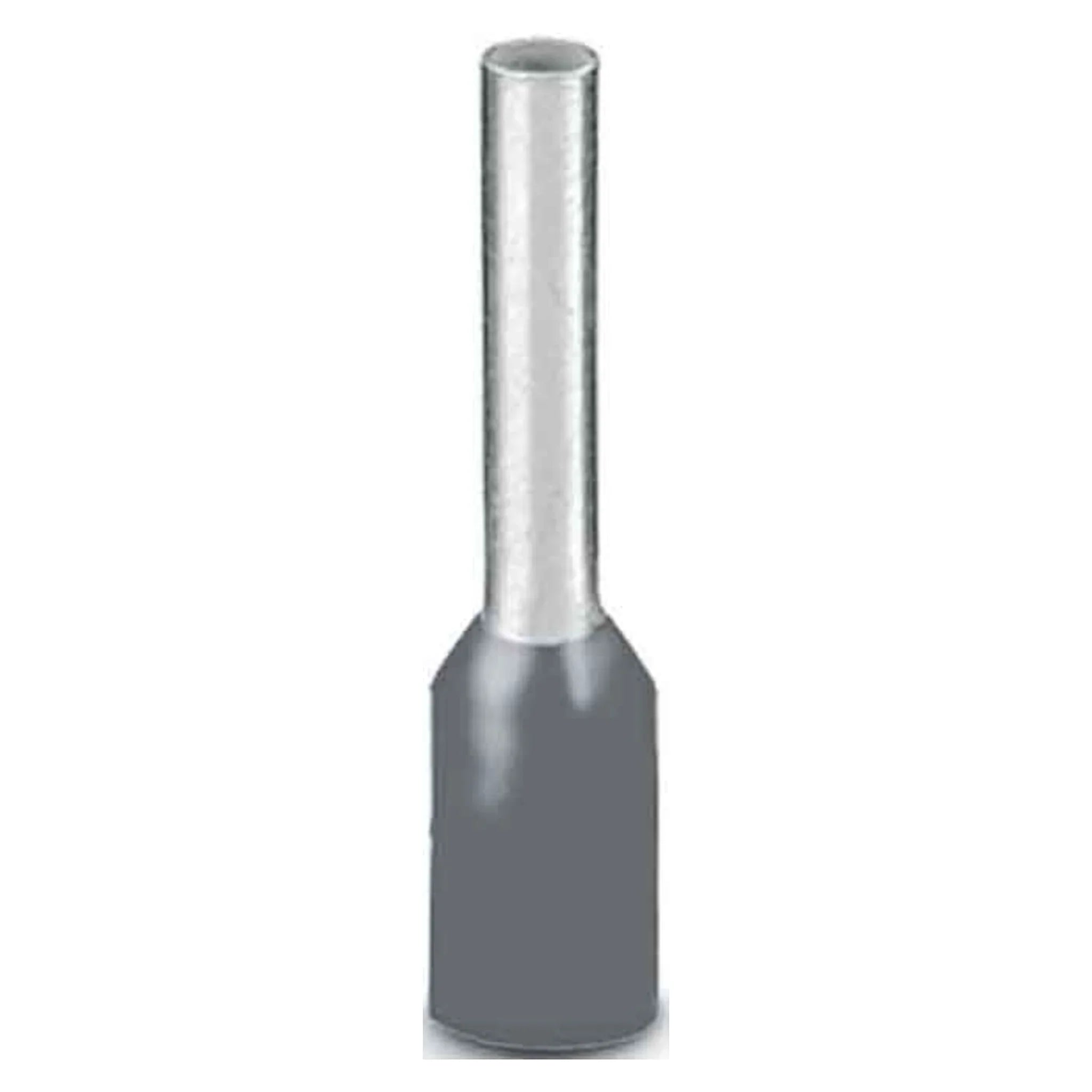

• Farbe = grau
• Werkstoff = Kupfer
• Oberflächenschutz = sonstige
• Für kurzschlussfeste Leitungen = nein
• Mit Kennzeichnungsfahne = nein
• Bandware = nein
• AWG-Größe = 18
