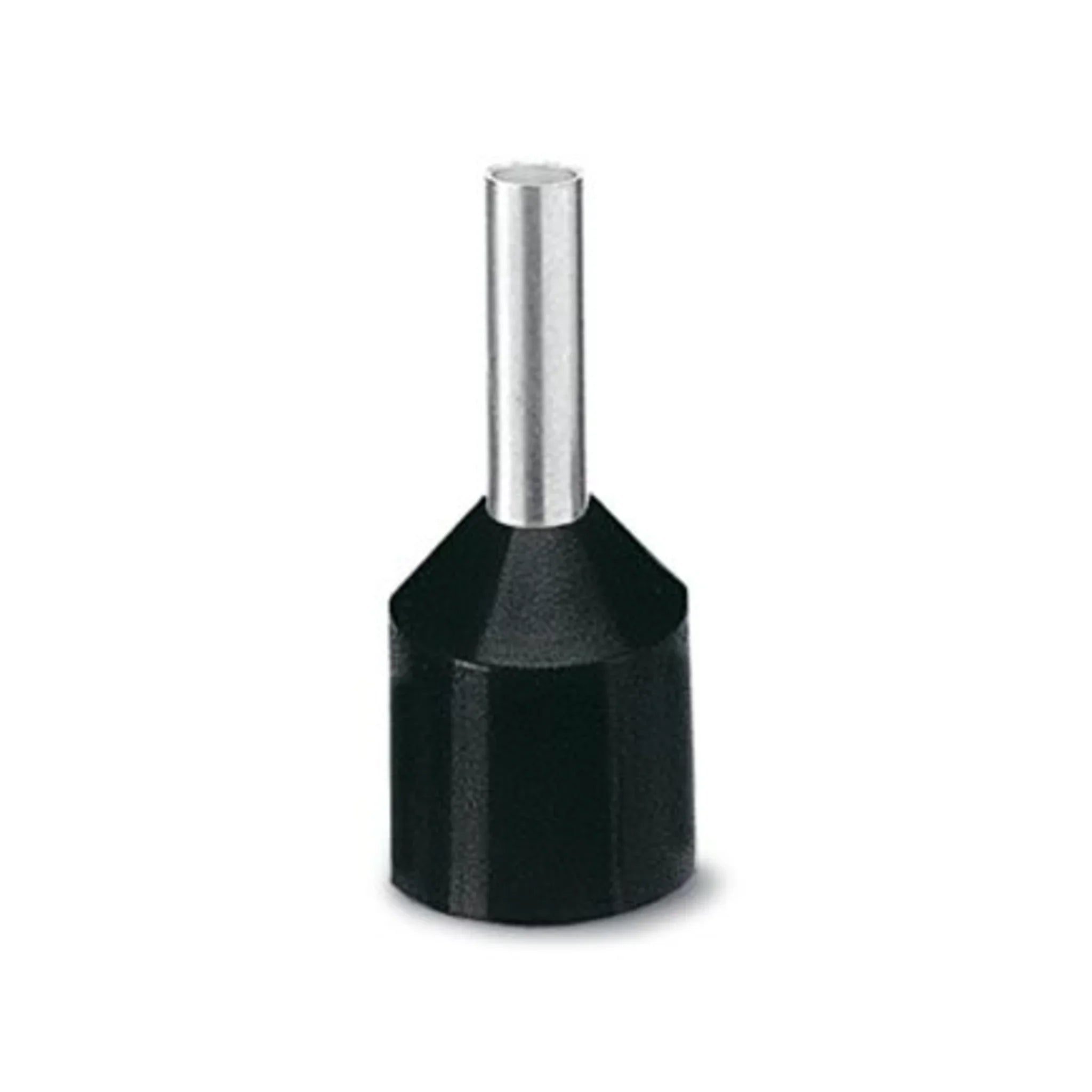

Aderendhülse kurzschlussfest halogenfrei, 1,5–16 mm²

Wo eine Leitung kurzschluss- und erdschlusssicher verlegt sein muss, reicht die Standard-Aderendhülse nicht aus: Der blanke Übergang zwischen Leitungsisolierung und Klemme bleibt dort eine Schwachstelle. Diese Hülsen haben deshalb einen deutlich verlängerten Isolierkragen, der den Leiter bis in den Klemmbereich hinein abdeckt.

Nutzen

• Verlängerter Kragen aus Polypropylen deckt den Leiterübergang ab und hält die Verbindung kurzschluss- und erdschlusssicher.
• Halogenfreier Isolierwerkstoff, sinnvoll überall dort, wo im Brandfall korrosive Rauchgase vermieden werden müssen.
• Hülse aus Kupfer für einen niedrigen Übergangswiderstand auch bei wechselnder Last.
• Hülsenlängen von 17,5 bis 25,5 mm decken den Querschnittsbereich von 1,5 bis 16 mm² ab.
• Ohne Kennzeichnungsfahne und nicht als Bandware ausgeführt, also für die Verarbeitung mit der Handzange direkt am Schaltschrank gedacht.

Anwendung

Typisch ist der Einsatz an Einspeisungen, Hauptschalterzuleitungen und Messkreisen, bei denen die Errichtungsbestimmungen eine kurzschlusssichere Verlegung fordern. Planen Sie ein, dass diese Hülsen deutlich länger bauen als Standardtypen: Die Abisolierlänge richtet sich nach der Hülsenlänge der gewählten Variante, und der Klemmenschacht muss den längeren Kragen aufnehmen können. Verpressen Sie mit einer Zange, deren Pressprofil zum Querschnitt passt, und setzen Sie die Presszone in den metallischen Teil der Hülse, nicht in den Kunststoffkragen. Prüfen Sie vor dem Kauf, welchen Querschnitt Ihre Leitung tatsächlich hat: Kurzschlusssichere Ausführungen sind je Querschnitt eindeutig zugeordnet und lassen sich nicht querbeet verwenden.

Lieferumfang

Geliefert im Karton. Die Stückzahl je Karton sowie Hülsenlänge und Kragenfarbe richten sich nach der gewählten Variante und stehen in den Varianten-Details.

• Bauform = Standard
• Nennquerschnitt = 1,5 mm²
• Hülsenlänge = 17,5 mm
• Isoliert = ja
• Werkstoff der Isolation = Polypropylen (PP)
• Halogenfrei = ja
• Farbe = schwarz
• Werkstoff = Kupfer
• Oberflächenschutz = sonstige
• Für kurzschlussfeste Leitungen = ja
• Mit Kennzeichnungsfahne = nein
• Bandware = nein
• AWG-Größe = 16
