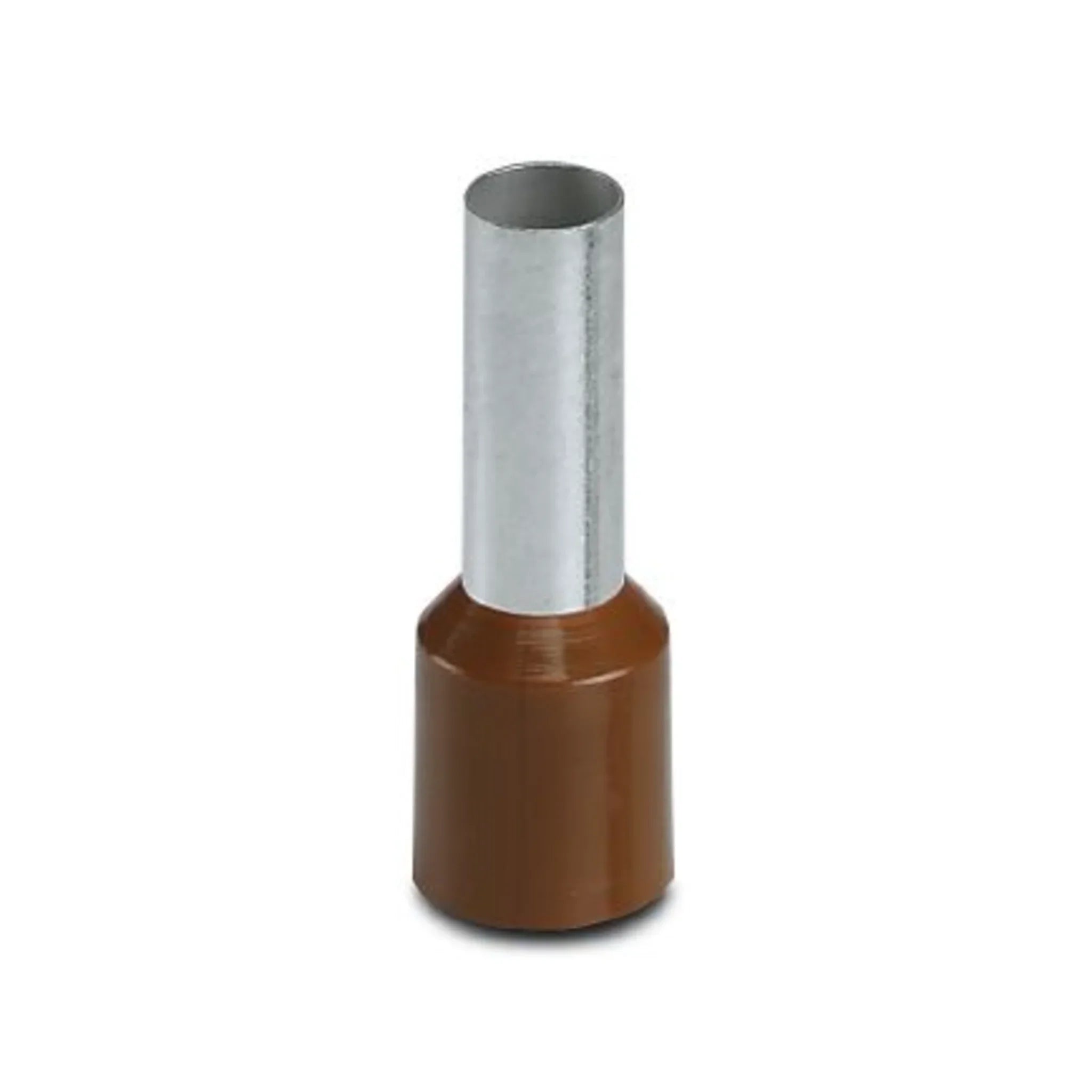

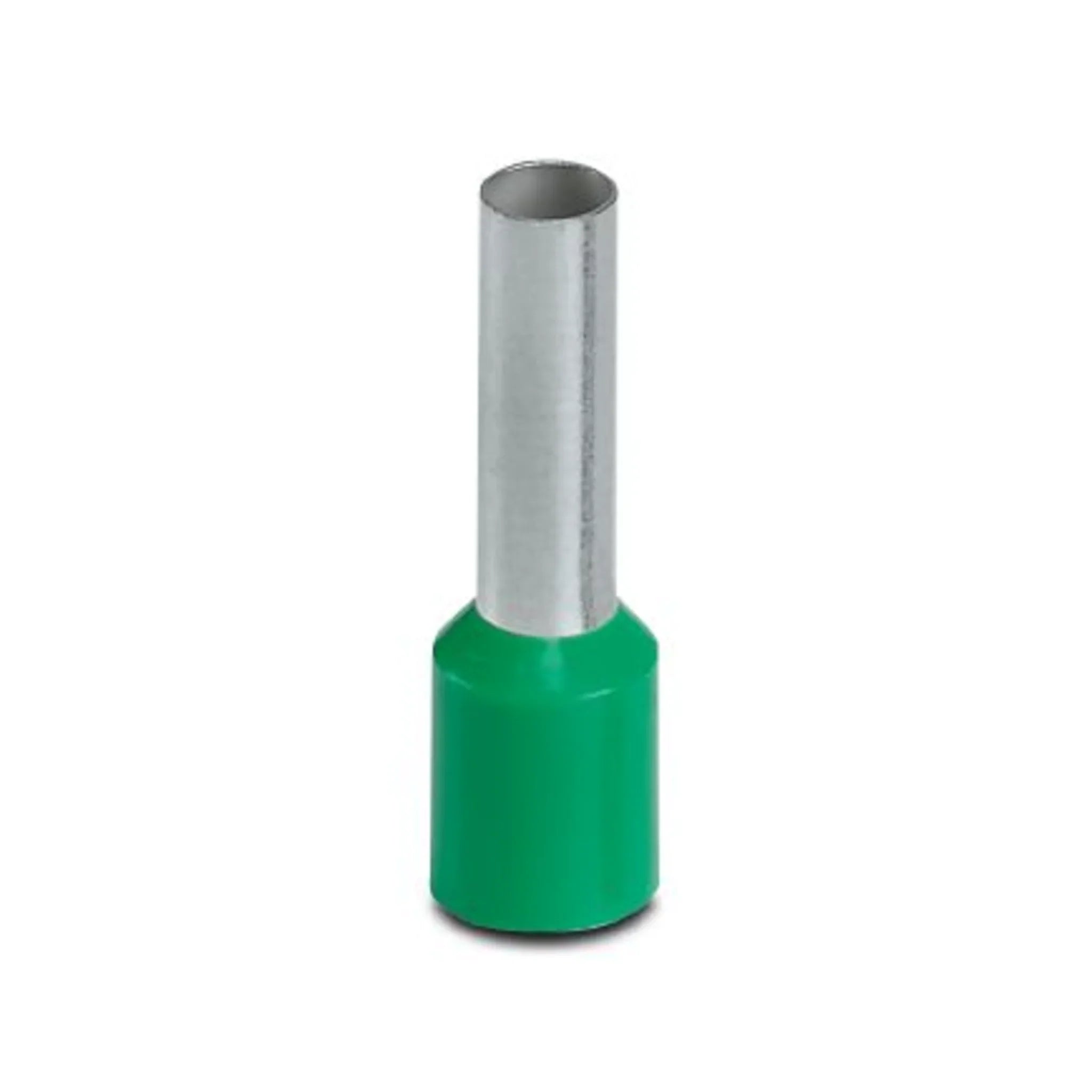

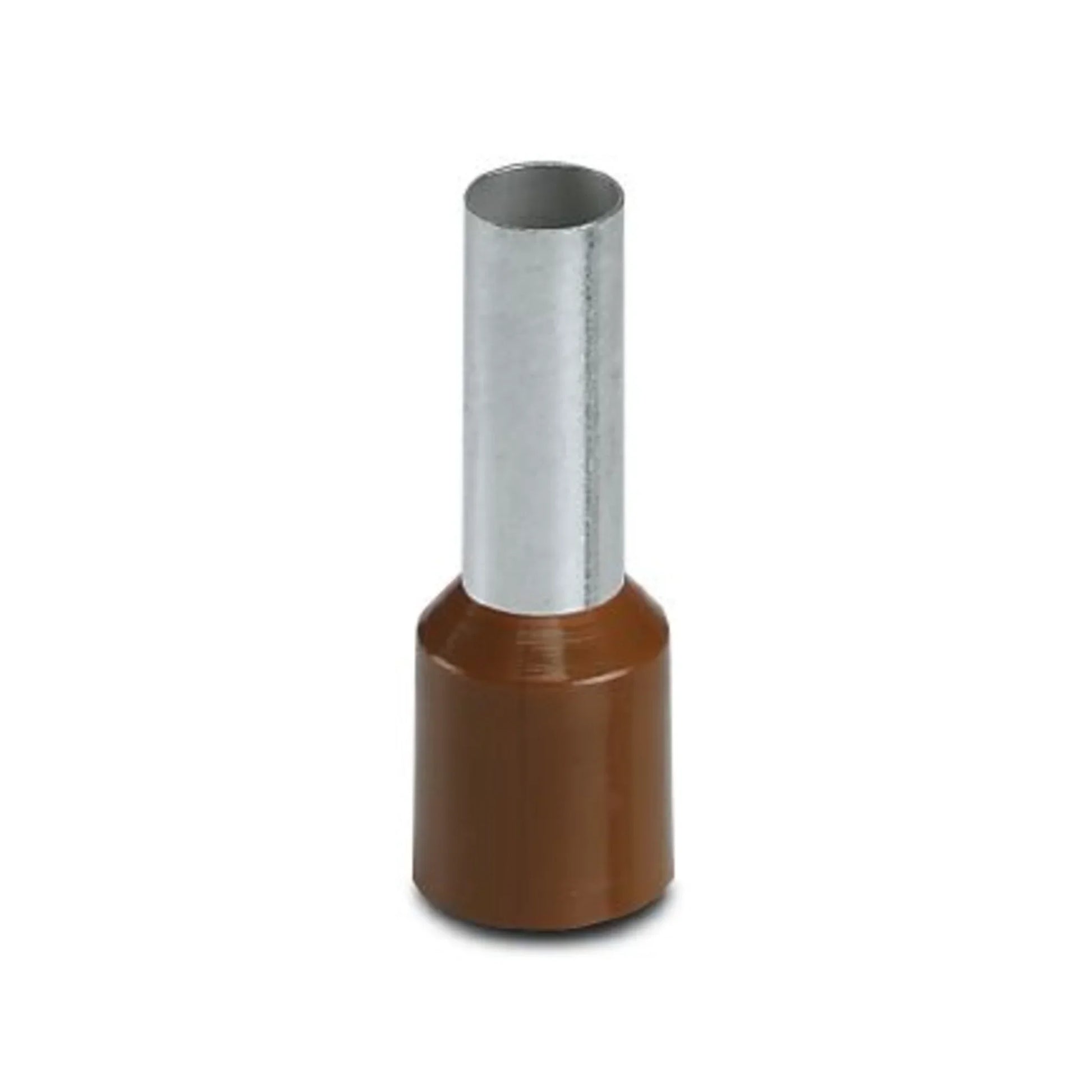

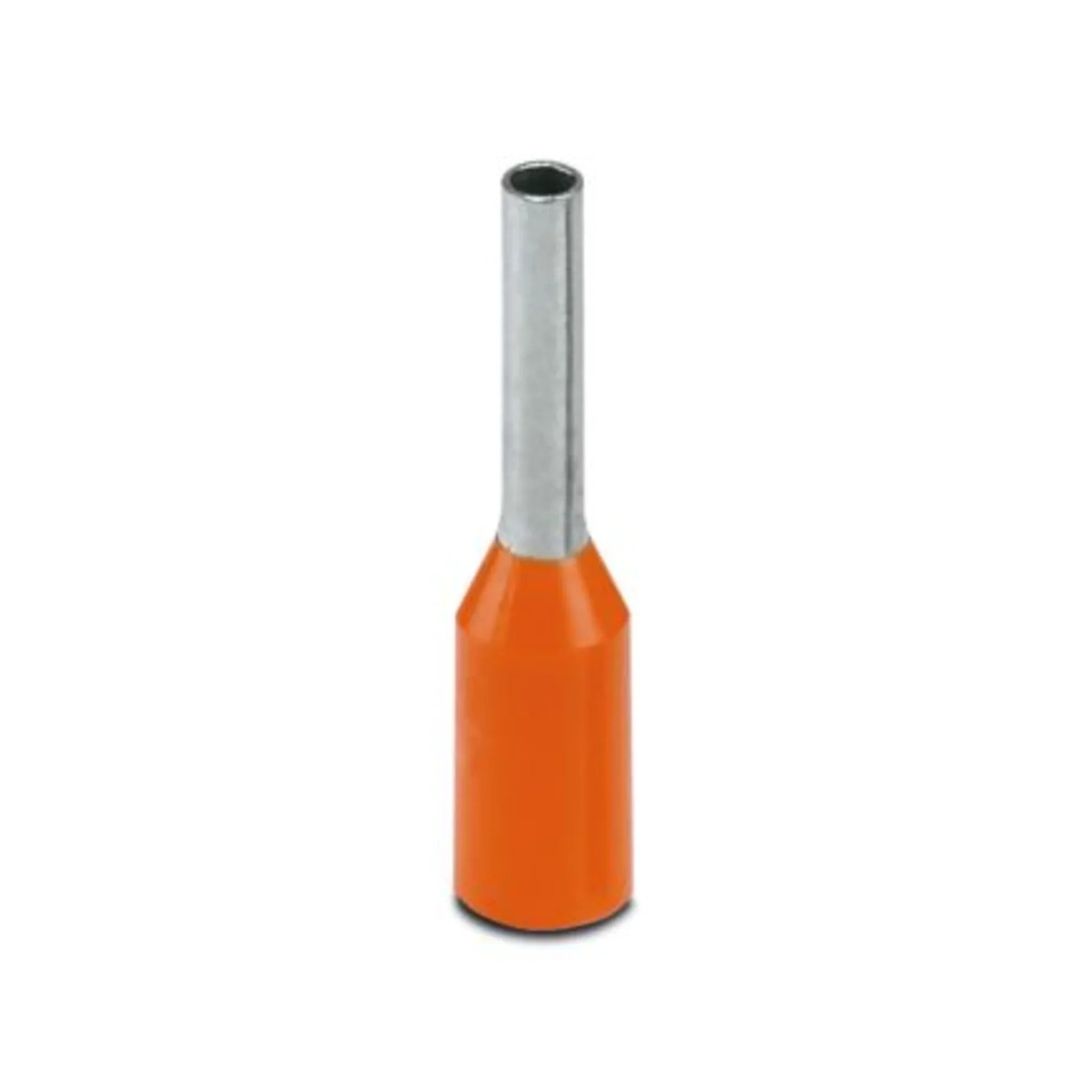

Aderendhülse isoliert Polypropylen halogenfrei, 0,14–120 mm²

Diese isolierten Aderendhülsen decken mit 0,14 bis 120 mm² ein ungewöhnlich breites Spektrum ab – von der dünnen Signalader in der Messtechnik bis zur Hauptleitung in der Einspeisung. Wer Steuerung und Leistungsteil aus einer Hülsenfamilie verdrahtet, hält Farbcodierung, Kragenform und Werkzeugzuordnung über den ganzen Schaltschrank hinweg einheitlich.

Nutzen

• Durchgehendes Querschnittsprogramm von 0,14 bis 120 mm² aus einer Serie.
• Isolierkragen aus Polypropylen, halogenfrei – geeignet für Anlagen mit Anforderungen an den Brandfall.
• Hülse aus Kupfer, dadurch gute Verformbarkeit beim Pressen und stabiler Kontakt in der Klemme.
• Abgestufte Hülsenlängen je Querschnitt, damit die Presshülse zur Klemmenkammertiefe passt.

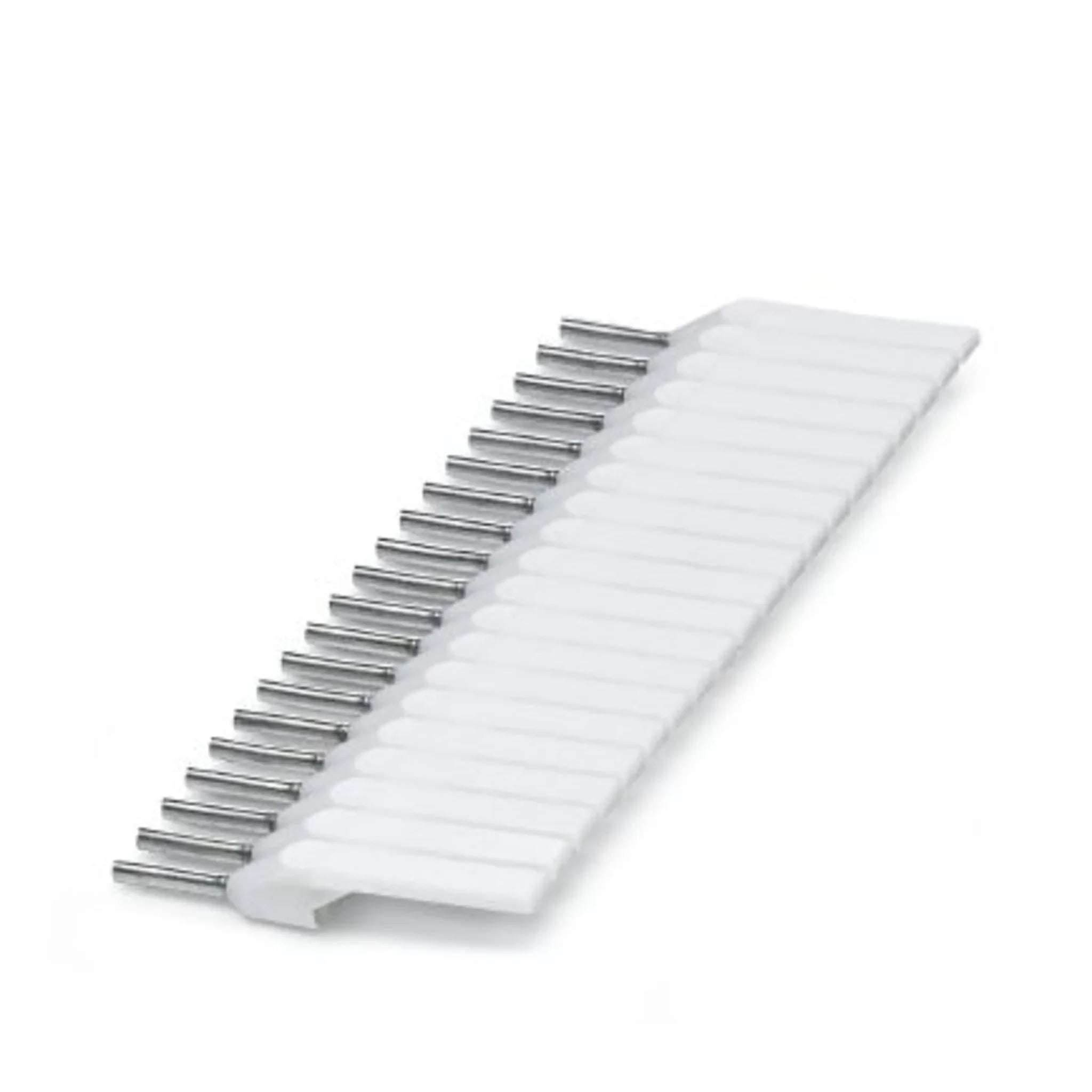

• Für einen Teil der Querschnitte auch mit Kennzeichnungsfahne zur Aderbeschriftung erhältlich.

Anwendung

Aderendhülsen gehören auf jeden feindrähtigen Leiter, der in eine Schraub-, Zugfeder- oder Käfigzugklemme geht. Wählen Sie zuerst den Querschnitt, dann die Hülsenlänge passend zur Klemmenkammer – zu kurze Hülsen liegen nicht vollflächig im Klemmkörper, zu lange stehen aus der Klemme heraus. In den kleinen Querschnitten arbeiten Sie mit einer Standard-Crimpzange, für die großen Querschnitte brauchen Sie ein Presswerkzeug mit entsprechendem Pressbereich und Vierkant- oder Sechskantprofil. Sollen Adern beschriftet werden, greifen Sie zur Ausführung mit Kennzeichnungsfahne, die den Beschriftungsträger direkt aufnimmt. Prüfen Sie nach dem Verpressen, dass der Isolierkragen unbeschädigt ist und die Litze bündig mit dem Hülsenende abschließt.

Lieferumfang

Geliefert im Karton oder in der Packung. Stückzahl je Verpackungseinheit, Querschnitt, Hülsenlänge und Farbe hängen von der gewählten Variante ab und stehen in den Varianten-Details.

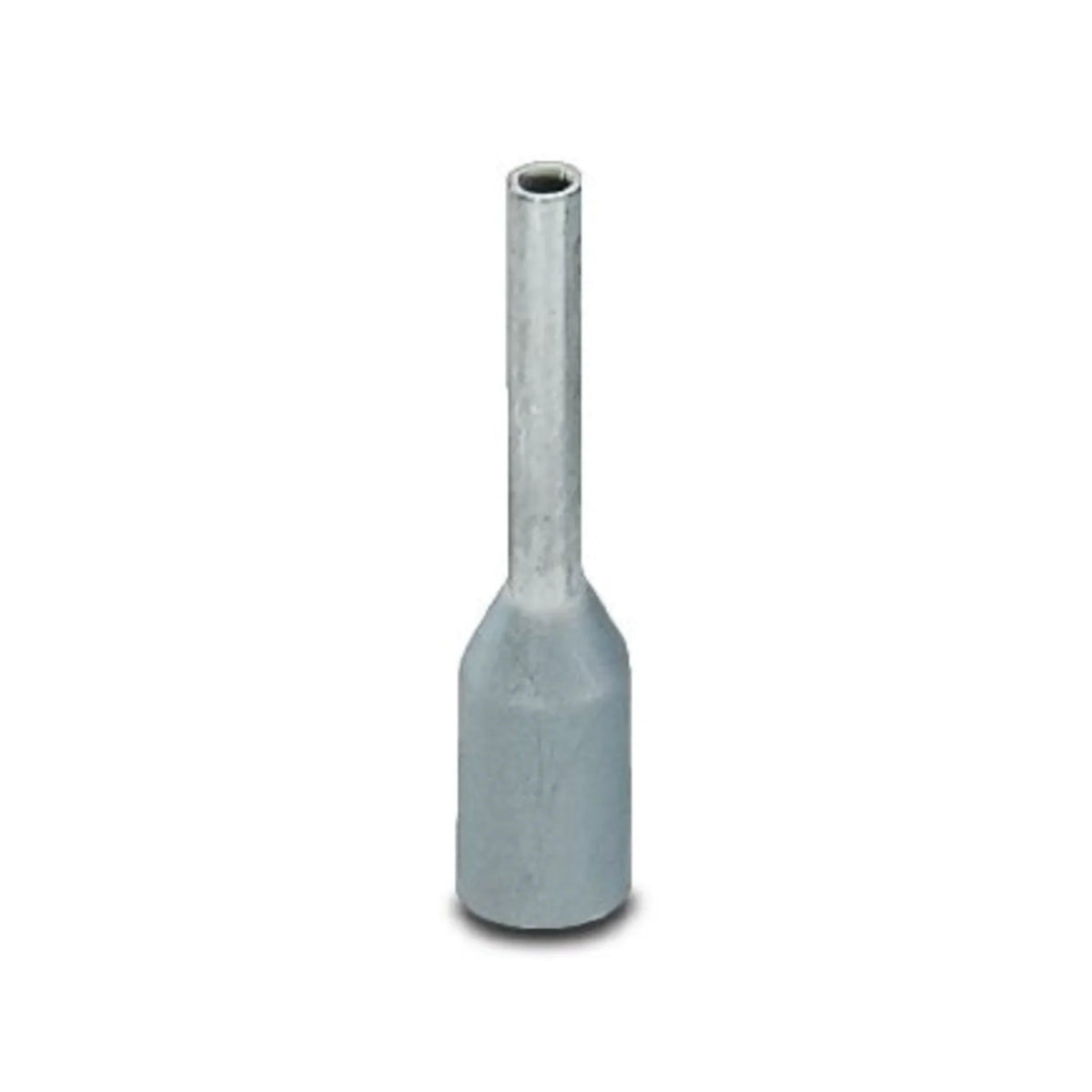

• Bauform = Standard
• Nennquerschnitt = 0,14 mm²
• Hülsenlänge = 10,5 mm
• Isoliert = ja
• Werkstoff der Isolation = Polypropylen (PP)
• Halogenfrei = ja

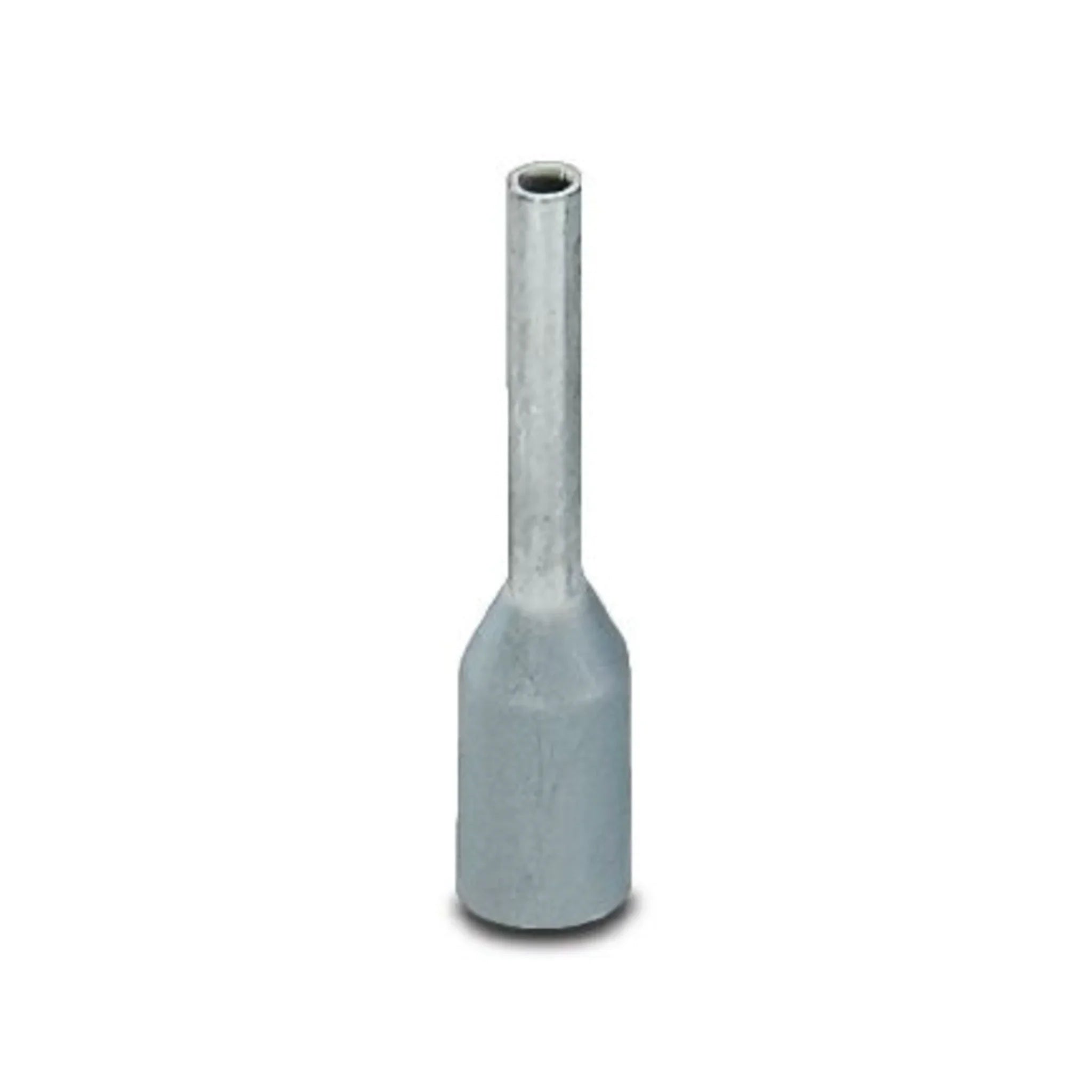

• Farbe = grau
• Werkstoff = Kupfer
• Oberflächenschutz = sonstige
• Für kurzschlussfeste Leitungen = nein
• Mit Kennzeichnungsfahne = nein
• Bandware = nein
• AWG-Größe = 26
