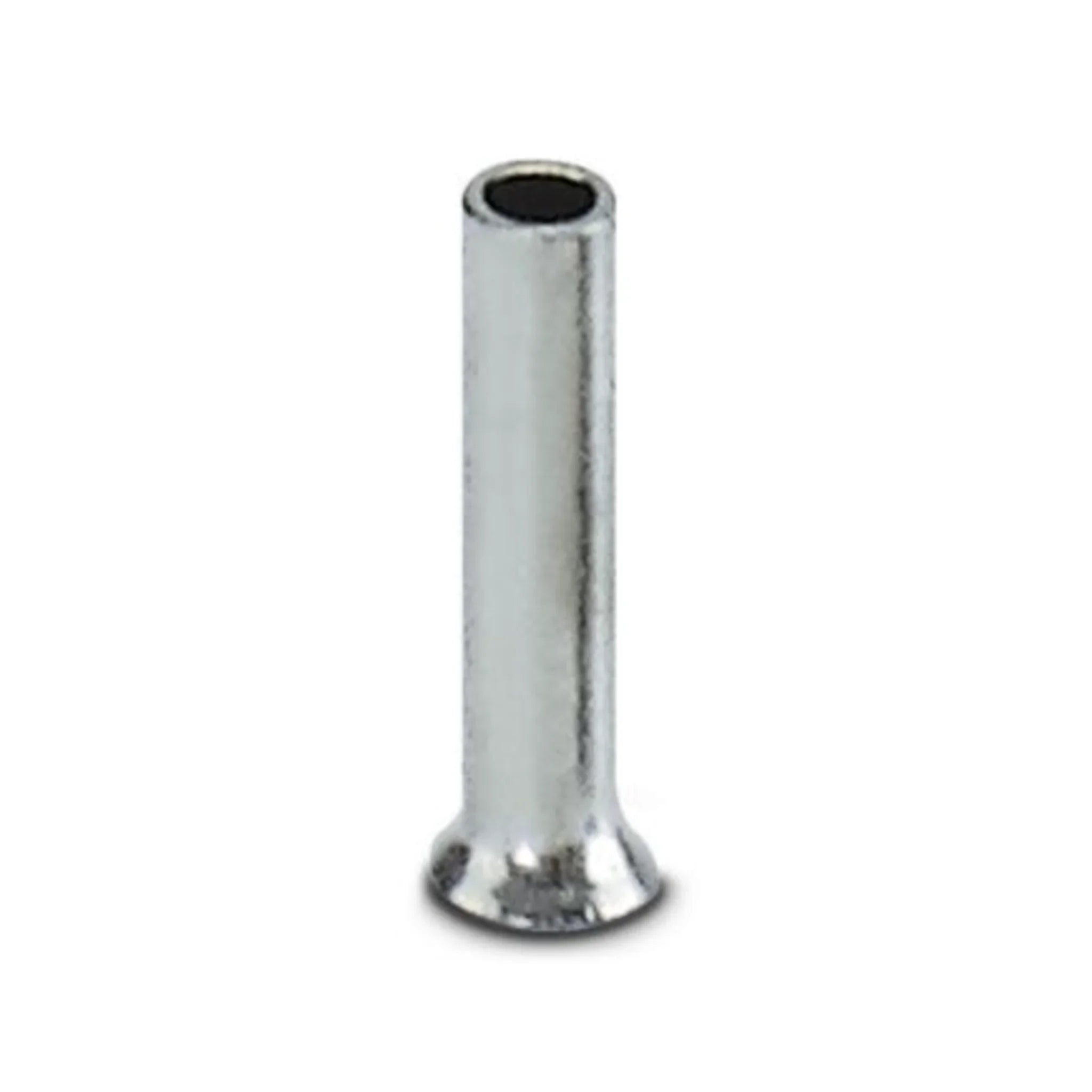

Aderendhülse unisoliert Kupfer, 0,25–120 mm²

Unisolierte Aderendhülsen verdichten feindrähtige Leiter zu einem maßhaltigen Stift, ohne dass ein Kunststoffkragen zusätzlichen Bauraum beansprucht. Das zählt überall dort, wo Klemmentrichter eng sind, wo Adern dicht nebeneinander auflaufen oder wo die Pressstelle sichtbar bleiben soll. Das Größenraster reicht vom Signalstromkreis bis zum Hauptstromabgang.

Nutzen

• Ohne Isolierkragen: geringster Platzbedarf im Klemmenraum und freie Sicht auf die Verpressung.
• Durchgehendes Raster von 0,25 bis 120 mm² mit Hülsenlängen von 5 bis 40 mm aus einer Serie.
• Hülsenwerkstoff Kupfer, formstabil verdichtet für gleichbleibenden Klemmdruck.
• AWG-Zuordnung in den Stammdaten hinterlegt, hilfreich bei Maschinen nach amerikanischer Bemaßung.
• Standardbauform ohne Kennzeichnungsfahne und ohne Bandmagazin, also frei mit Hand- oder Akkupresszange verarbeitbar.

Anwendung

Greifen Sie zur unisolierten Hülse, wenn der Isolierkragen nicht in den Klemmentrichter passt, wenn die Ader in einem Schrumpfschlauch oder einer Tülle weitergeführt wird oder wenn die Verpressung nachträglich geprüft werden soll. Wählen Sie die Hülsenlänge nach der Klemmentiefe: Die Litze soll die Hülse voll ausfüllen, gleichzeitig darf der Stift nicht aus der Klemme herausragen. Bis in den mittleren Querschnittsbereich genügt eine Handpresszange mit Vierkant- oder Trapezprofil; bei großen Querschnitten wird mit entsprechend kräftigen Werkzeugen und Sechskant- oder Trapezpressung gearbeitet. Für kurzschlussfeste Leitungen ist die Serie nicht vorgesehen. Ohne Kragen bleibt die abisolierte Ader berührbar, was bei offen liegenden Klemmstellen zu berücksichtigen ist.

Lieferumfang

Geliefert werden unisolierte Aderendhülsen im Karton beziehungsweise in der handelsüblichen Verpackungseinheit. Querschnitt und Hülsenlänge bestimmen Sie über die Variante; die Stückzahl je Packung steht in den Varianten-Details.

• Bauform = Standard
• Nennquerschnitt = 0,25 mm²
• Hülsenlänge = 5 mm
• Isoliert = nein
• Halogenfrei = nein
• Farbe = sonstige
• Werkstoff = Kupfer
• Oberflächenschutz = sonstige
• Für kurzschlussfeste Leitungen = nein
• Mit Kennzeichnungsfahne = nein
• Bandware = nein
• AWG-Größe = 24
