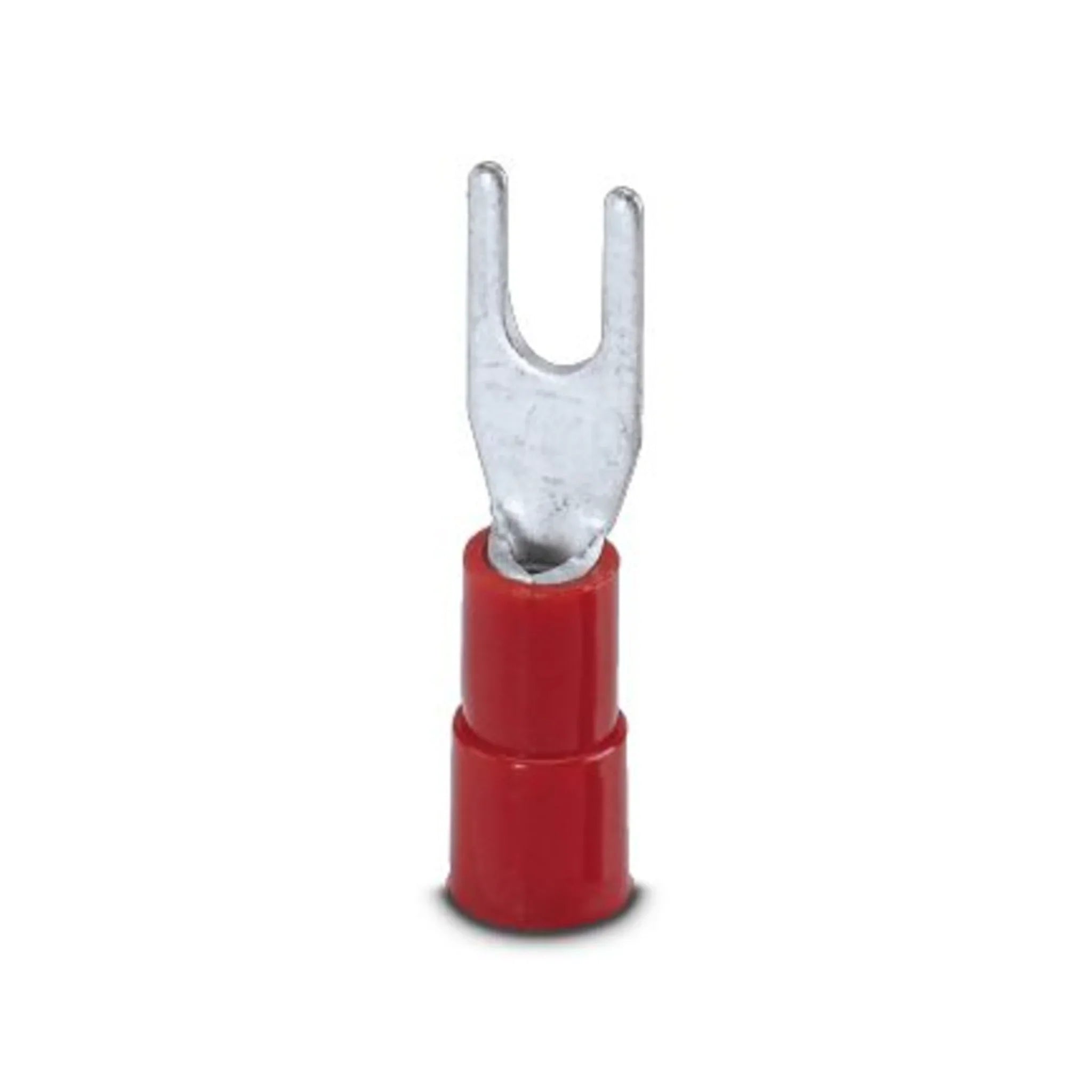

Quetschkabelschuh Gabelform isoliert M3–M6, 1,5–6 mm²

Der Gabelkabelschuh lässt sich unter eine bereits sitzende Schraube schieben, ohne dass diese ganz herausgedreht werden muss. Das spart bei Klemmleisten und Reihenklemmen mit vielen Anschlüssen viel Zeit und reduziert das Risiko, eine gelöste Schraube in der Anlage zu verlieren.

Nutzen

• Gabelform mit offener Fahne: Anschluss durch einfaches Unterschrauben statt Auffädeln.
• Isolierhülse aus Polyamid (PA) — sie deckt die Quetschzone ab und dient als Berührungsschutz.
• Kupferkörper, galvanisch verzinnt, als Korrosionsschutz an der Schraubstelle.
• Kurze Hülsenform, dadurch geringe Einbautiefe im Klemmenraum.
• Anschlussgewinde von M3 bis M6 decken die üblichen Klemmen- und Gerätebolzen ab.

Anwendung

Typische Einsatzorte sind Klemmenleisten in Schaltschränken, Geräteanschlüsse und Steuerstromkreise, also überall dort, wo häufig umgeklemmt oder nachgerüstet wird. Der abisolierte Leiter wird bis zum Anschlag in die Hülse geschoben und mit einer Presszange für isolierte Kabelschuhe verquetscht; das Pressprofil muss zur Isolierhülse passen, damit diese nicht aufreißt. Wählen Sie zuerst das Bolzenmaß zwischen M3 und M6, danach den Querschnittsbereich — die Farbe der Isolierhülse ist bei dieser Bauform die übliche Kennzeichnung des Querschnittsbereichs. Beachten Sie, dass die Gabelform formschlüssig nicht gesichert ist: Bei Vibration oder bei sicherheitsrelevanten Anschlüssen ist eine Ringform die bessere Wahl. Für zugfeste Verbindungen ist diese Ausführung nicht freigegeben.

Lieferumfang

Geliefert im Karton. Querschnittsbereich, Anschlussgewinde, Farbe der Isolierhülse und Stückzahl je Packung richten sich nach der gewählten Variante und stehen in den Varianten-Details.

• Anschlussgewindemaß (metrisch) = 1,5E-6
• Flanschform = Gabelform
• Isolation = Polyamid (PA)
• Farbe der Isolation = rot
• Nennquerschnitt = 0,5..1,5 mm²
• Bandware = nein
• Hülsenform = kurz
• Min. AWG-Größe = 20
• Max. AWG-Größe = 16
• Geeignet für massive Leiter = nein
• Geeignet für mehrdrähtige Leiter = nein
• Geeignet für feindrähtige Leiter = nein
• Geeignet für hohe Temperaturen (bis 650 °C) = nein
• Geeignet für Lackdraht = nein
• Geeignet für Rundleiter = nein
• Geeignet für Flachleiter = nein
• Für zugfeste Verbindungen = nein
• Werkstoff = Kupfer
• Oberflächenschutz = verzinnt
• Entspricht DIN = nein
