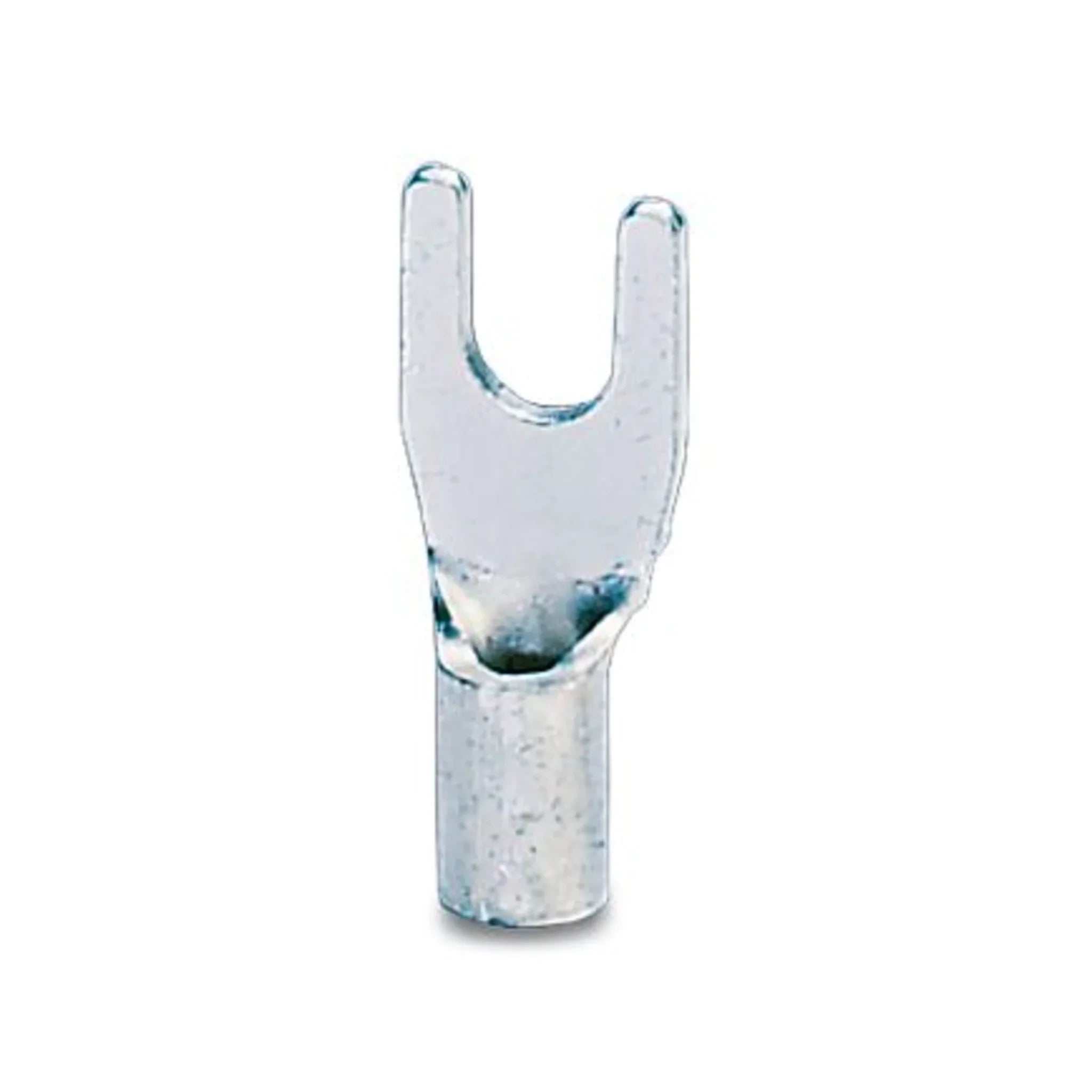

Quetschkabelschuh Gabelform unisoliert, M3–M8, 0,5–6 mm²

Der Gabelkabelschuh lässt sich unter die nur gelöste Klemmschraube schieben — die Schraube muss nicht herausgedreht werden. Das spart bei Reihenklemmen, Motorklemmbrettern und Geräteanschlüssen spürbar Zeit und verhindert, dass Schrauben und Scheiben im Schaltschrank verloren gehen. Der Anschlussbereich reicht von 0,5 bis 6 mm² bei Gewindemaßen von M3 bis M8.

Nutzen

• Offene Gabelform: Anschluss ohne vollständiges Herausdrehen der Klemmschraube.
• Kupfer mit verzinnter Oberfläche für niedrigen Übergangswiderstand und Schutz gegen Korrosion.
• Kurze Hülsenform hält den Anschluss kompakt und passt in dicht belegte Klemmenreihen.
• Gewindemaße von M3 bis M8 decken Reihenklemmen ebenso ab wie Geräte- und Motoranschlüsse.
• Unisolierte Ausführung, dadurch frei kombinierbar mit Schrumpfschlauch oder Isolierkappe.

Anwendung

Typische Einsatzorte sind Klemmleisten, Schaltgeräte, Motorklemmkästen und Steuerungen, in denen häufig umverdrahtet wird. Verarbeitet wird der Kabelschuh mit einer Crimpzange für unisolierte Verbinder: Leiter absetzen, bis zum Anschlag einführen, verpressen und die Pressung sichten. Achten Sie darauf, dass Gabelmaß und Bolzendurchmesser zusammenpassen und dass eine Unterlegscheibe die Gabel vollständig überdeckt, damit sich der Kabelschuh unter Last nicht herausziehen kann. Für Anschlussstellen, die Vibrationen oder Zug ausgesetzt sind, ist der geschlossene Ringkabelschuh die sichere Wahl — die Gabelform ist auf schnelle Montage ausgelegt, nicht auf zugfeste Verbindungen. Prüfen Sie außerdem den Querschnittsbereich der Variante: Die Anschlussbereiche überlappen sich, ein zu großer Kabelschuh ergibt keine tragfähige Pressung.

Lieferumfang

Geliefert im Karton; die Stückzahl je Karton richtet sich nach der gewählten Variante und steht in den Varianten-Details.

• Anschlussgewindemaß (metrisch) = 3
• Flanschform = Gabelform
• Isolation = ohne
• Farbe der Isolation = sonstige
• Nennquerschnitt = 0,5..1,5 mm²
• Bandware = nein
• Hülsenform = kurz
• Min. AWG-Größe = 20
• Max. AWG-Größe = 16
• Geeignet für massive Leiter = nein
• Geeignet für mehrdrähtige Leiter = nein
• Geeignet für feindrähtige Leiter = nein
• Geeignet für hohe Temperaturen (bis 650 °C) = nein
• Geeignet für Lackdraht = nein
• Geeignet für Rundleiter = nein
• Geeignet für Flachleiter = nein
• Für zugfeste Verbindungen = nein
• Werkstoff = Kupfer
• Oberflächenschutz = verzinnt
• Entspricht DIN = nein
