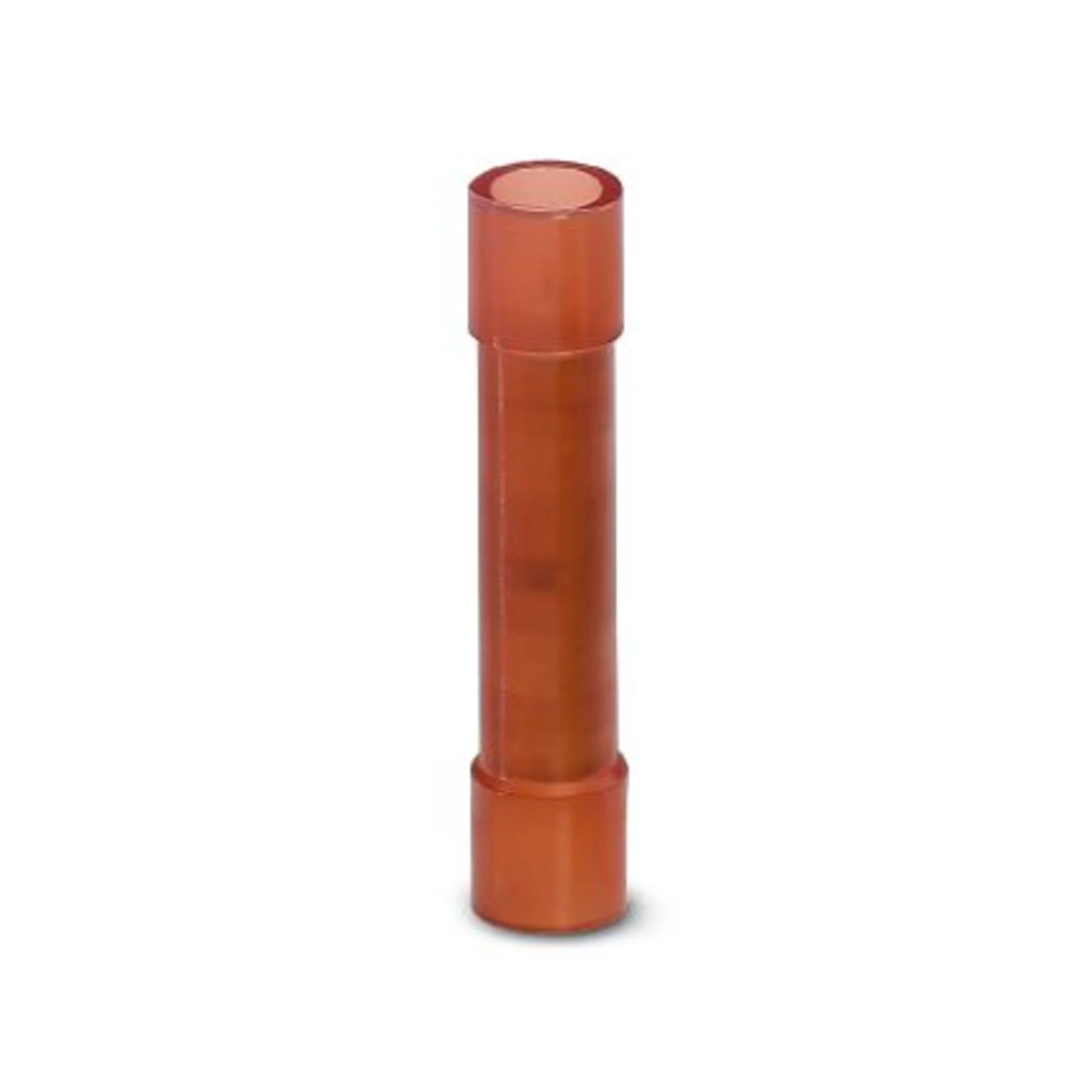

Quetschkabelschuh Sonderform isoliert Phoenix Contact 3240061

Zahlung & Sicherheit

Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.

Alle Produkte von Phoenix Contact

Quetschkabelschuh Sonderform vollisoliert PA, 0,5–6 mm²

Name: Quetschkabelschuh Sonderform vollisoliert PA, 0,5–6 mm²
Brand: Phoenix Contact
Price: 9.64 EUR
Availability: InStock

Artikelnummer: 3240061

EAN: 4046356452793

€9,64

€9,64 ~~€13,77~~

€0,19Stück

Steuer inbegriffen. Versand wird beim Bezahlvorgang berechnet.

Vor. Lieferzeit: 16.08. – 20.08.

Querschnitt: 0,5-1,5 mm²

0,5-1,5 mm² 1,5-2,5 mm² 4-6 mm²

VPE: 50 Stk.

50 Stk. 100 Stk.

Schneller Versand innerhalb 24h
Einfache Rückgabe innerhalb 30 Tage
Über 2.000 Kabel im direkten Bestand

Beschreibung

Diese vollisolierte Presshülse verbindet zwei Leiterenden, ohne dass anschließend nachisoliert werden muss. Die durchgehende Polyamid-Umhüllung deckt den gesamten Crimpbereich ab und ist nach Querschnitt farblich gekennzeichnet.

Nutzen

Vollisolierte Ausführung: Nach dem Verpressen ist kein zusätzlicher Schrumpfschlauch erforderlich.
Isolierung aus Polyamid, das gegenüber Weichmacherwanderung und mechanischer Belastung unempfindlich ist.
Farbkodierung nach Querschnittsbereich macht Fehlgriffe bei der Größenwahl sichtbar.
Verzinnte Oberfläche im Pressbereich hält den Übergangswiderstand stabil.
Kurze Hülsenform, dadurch geringer Platzbedarf im Kabelkanal oder Gerätesockel.

Anwendung

Der Verbinder wird mit einer Presszange für isolierte Verbinder verarbeitet: Leiter beidseitig bis zum Anschlag einführen und jede Seite einzeln verpressen. Wählen Sie die Größe streng nach dem Leiterquerschnitt zwischen 0,5 und 6 mm² beziehungsweise nach der zugehörigen AWG-Angabe, denn eine zu große Hülse ergibt keine gasdichte Pressung. Für zugfeste Verbindungen ist die Bauform nicht ausgelegt; die Verbindungsstelle muss mechanisch entlastet verlegt werden. Prüfen Sie nach dem Pressen, ob beide Leiterenden im Sichtbereich der Hülse anliegen und die Isolierung unbeschädigt ist. Für offen liegende Verbindungen in Steuerstromkreisen ist die vollisolierte Ausführung die sichere Wahl.

Lieferumfang

Geliefert im Karton (CT); die Stückzahl je Verpackungseinheit unterscheidet sich je nach gewählter Variante und steht in den Varianten-Details.

Technische Daten

Flanschform = sonstige
Isolation = Polyamid (PA)
Farbe der Isolation = rot
Nennquerschnitt = 0,5..1,5 mm²
Bandware = nein
Hülsenform = kurz
Min. AWG-Größe = 20
Max. AWG-Größe = 16
Geeignet für massive Leiter = nein
Geeignet für mehrdrähtige Leiter = nein
Geeignet für feindrähtige Leiter = nein
Geeignet für hohe Temperaturen (bis 650 °C) = nein
Geeignet für Lackdraht = nein
Geeignet für Rundleiter = nein
Geeignet für Flachleiter = nein
Für zugfeste Verbindungen = nein
Werkstoff = sonstige
Oberflächenschutz = verzinnt
Entspricht DIN = nein
