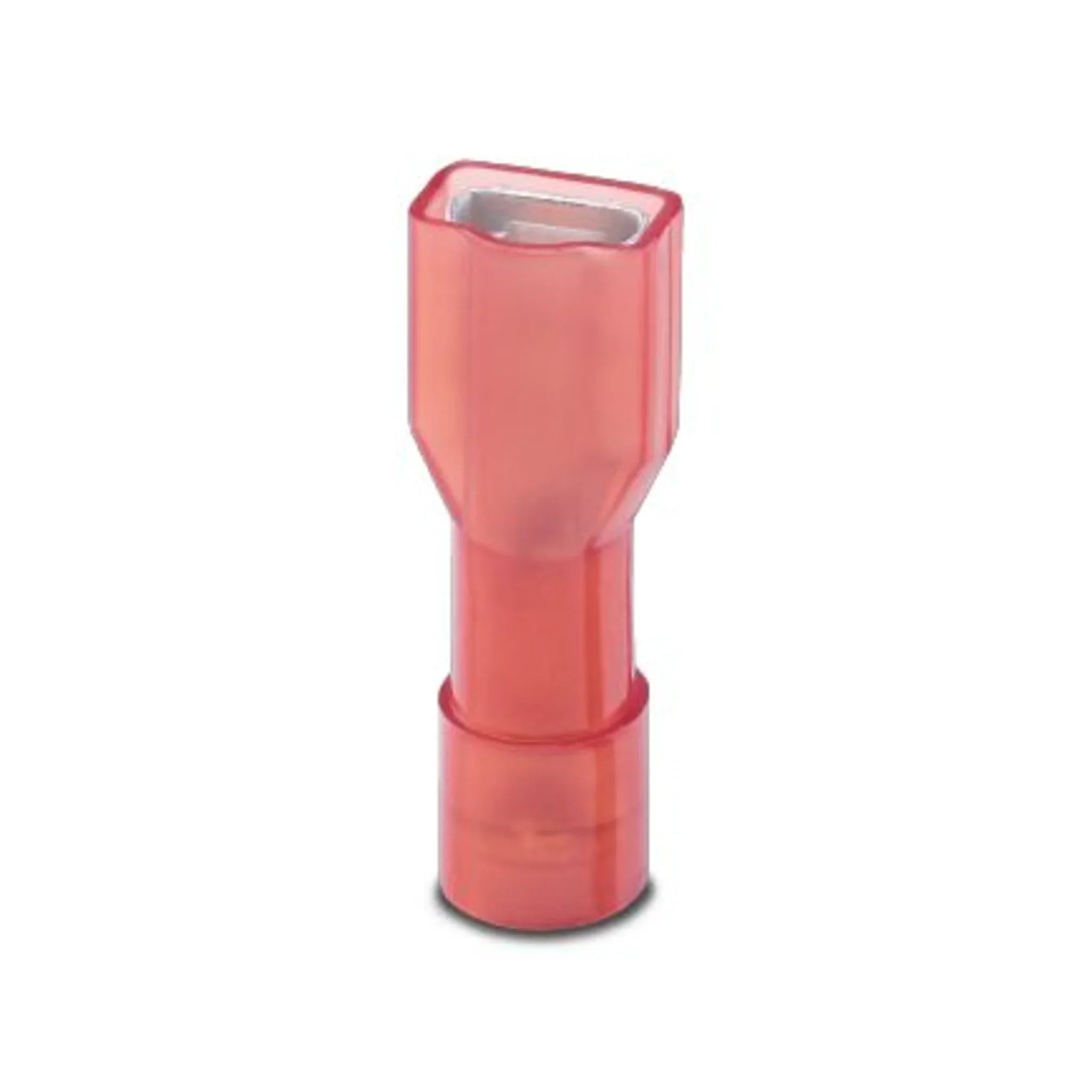

Quetschkabelschuh Sonderform verzinnt, 1,5–6 mm²

Dieser Quetschkabelschuh besitzt eine Sonderform des Anschlussflansches und passt damit auf Anschlussstellen, an denen weder Ring- noch Gabelform verwendet werden kann. Die verzinnte Oberfläche schützt den Presskörper gegen Korrosion. Der Querschnittsbereich reicht von 1,5 bis 6 mm², was AWG 20 bis 10 entspricht.

Nutzen

• Sonderform des Flansches für Anschlussgeometrien, die von Ring- und Gabelkabelschuhen nicht abgedeckt werden.
• Verzinnte Oberfläche für einen stabilen Übergangswiderstand an der Kontaktstelle.
• Querschnittsbereich 1,5 bis 6 mm² mit zusätzlicher AWG-Zuordnung von 20 bis 10 für internationale Leitungen.
• Lose Ware ohne Bandmagazin, dadurch unabhängig von magazingebundenen Crimpautomaten verarbeitbar.
• Nicht als DIN-Ausführung geführt — relevant, wenn die Anlagendokumentation eine Normbauform verlangt.

Anwendung

Verarbeitet wird der Kabelschuh mit einer Quetschzange, deren Profil zum Presskörper und zum Querschnittsbereich passt. Der Leiter wird auf Hülsenlänge abisoliert, vollständig eingeführt und in einem Zug verpresst; anschließend prüfen Sie durch leichten Zug, ob der Leiter sicher sitzt. Für die Auswahl ist neben dem Leiterquerschnitt vor allem die Geometrie der Anschlussstelle entscheidend, da die Sonderform nicht frei gegen andere Flanschformen austauschbar ist. Vergleichen Sie deshalb das Produktbild und die Variantenangaben mit dem vorhandenen Anschlusspunkt. Wird ausdrücklich eine Ausführung nach DIN verlangt, greifen Sie zu einem entsprechend normierten Kabelschuh, denn diese Familie ist in den Stammdaten als nicht DIN-konform geführt.

Lieferumfang

Geliefert wird der Quetschkabelschuh im Karton (CT). Die Stückzahl je Verpackung richtet sich nach der gewählten Variante und steht in den Varianten-Details.

• Flanschform = sonstige
• Farbe der Isolation = rot
• Nennquerschnitt = 0,5..1,5 mm²
• Bandware = nein
• Min. AWG-Größe = 20
• Max. AWG-Größe = 16
• Geeignet für massive Leiter = nein
• Geeignet für mehrdrähtige Leiter = nein
• Geeignet für feindrähtige Leiter = nein
• Geeignet für hohe Temperaturen (bis 650 °C) = nein
• Geeignet für Lackdraht = nein
• Geeignet für Rundleiter = nein
• Geeignet für Flachleiter = nein
• Für zugfeste Verbindungen = nein
• Werkstoff = sonstige
• Oberflächenschutz = verzinnt
• Entspricht DIN = nein
