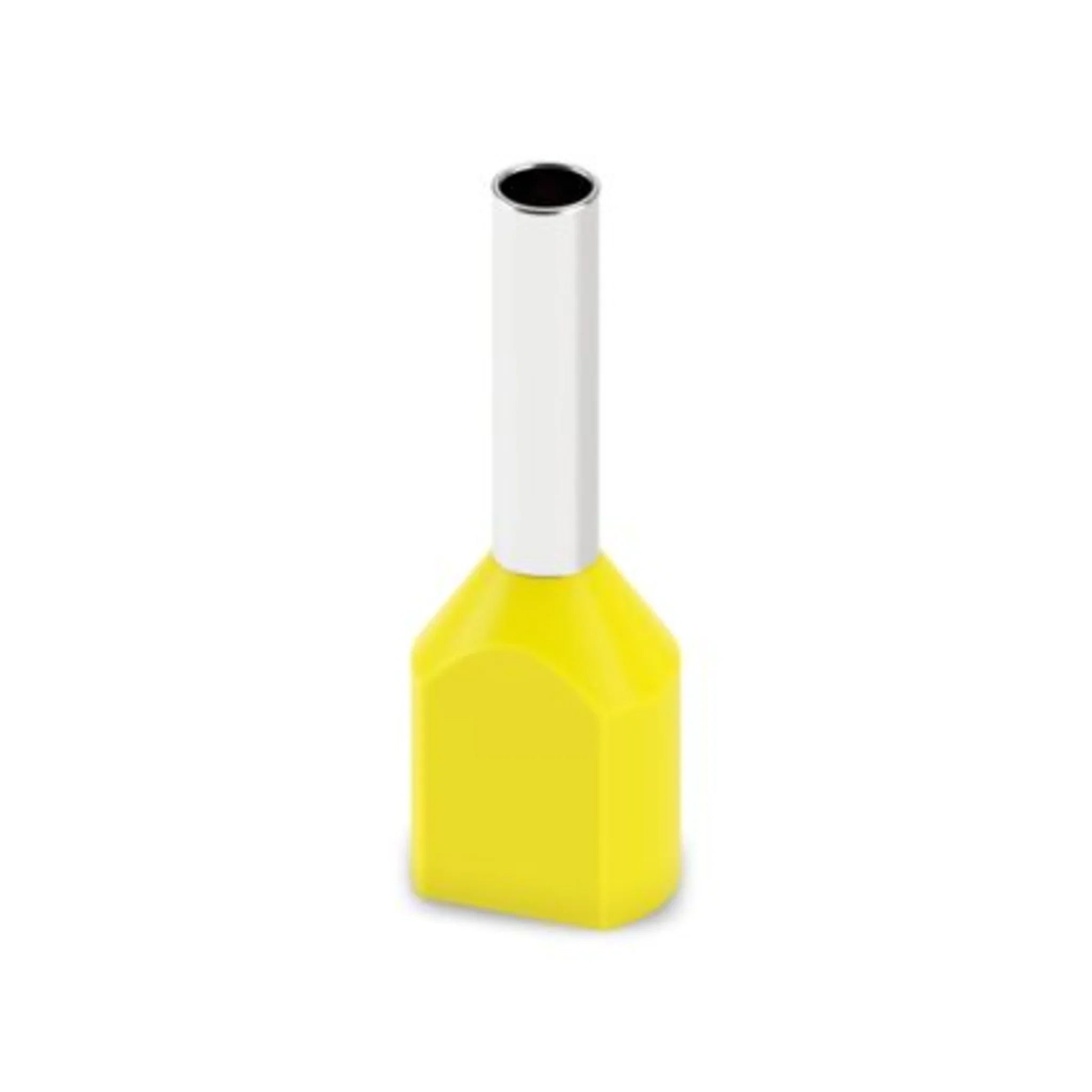

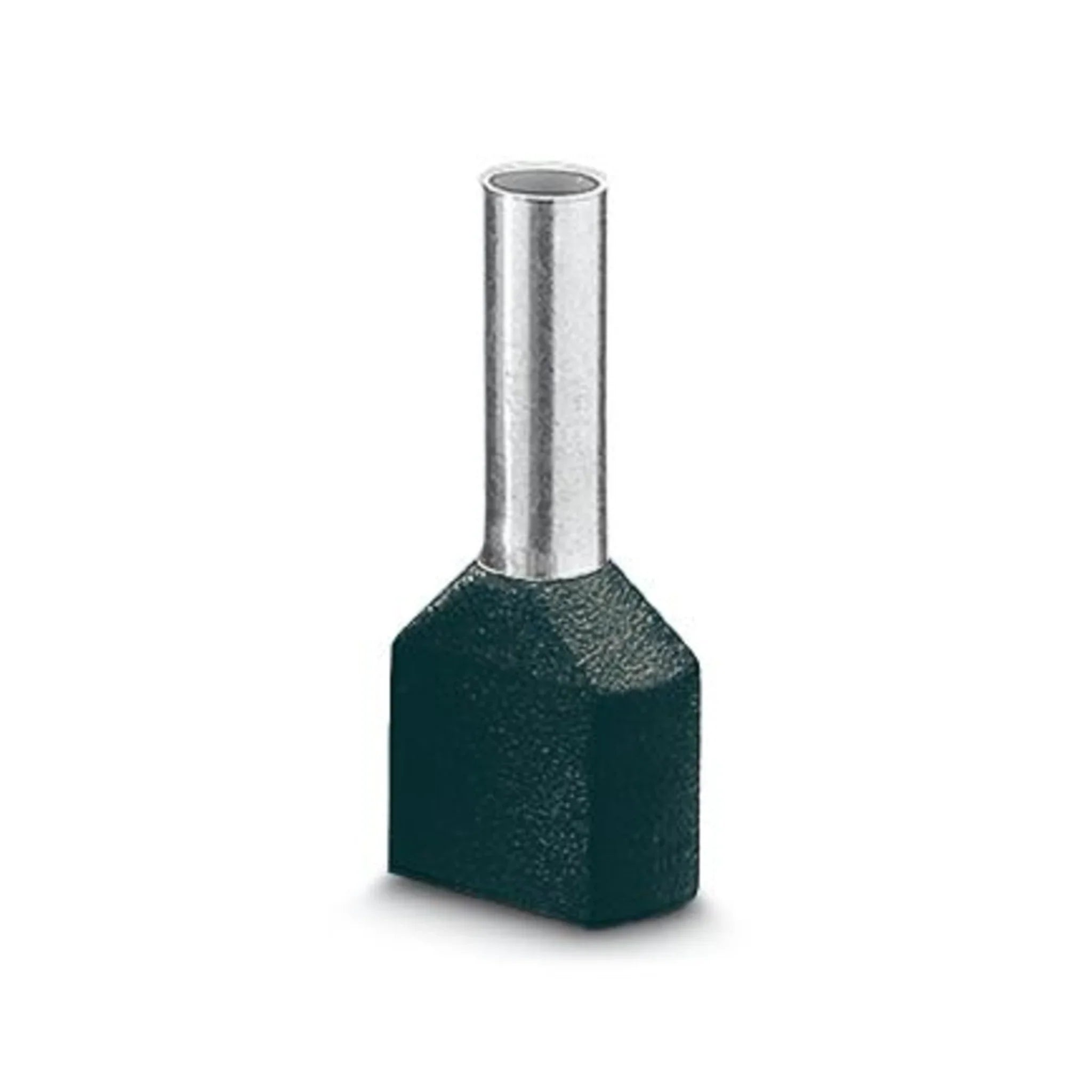

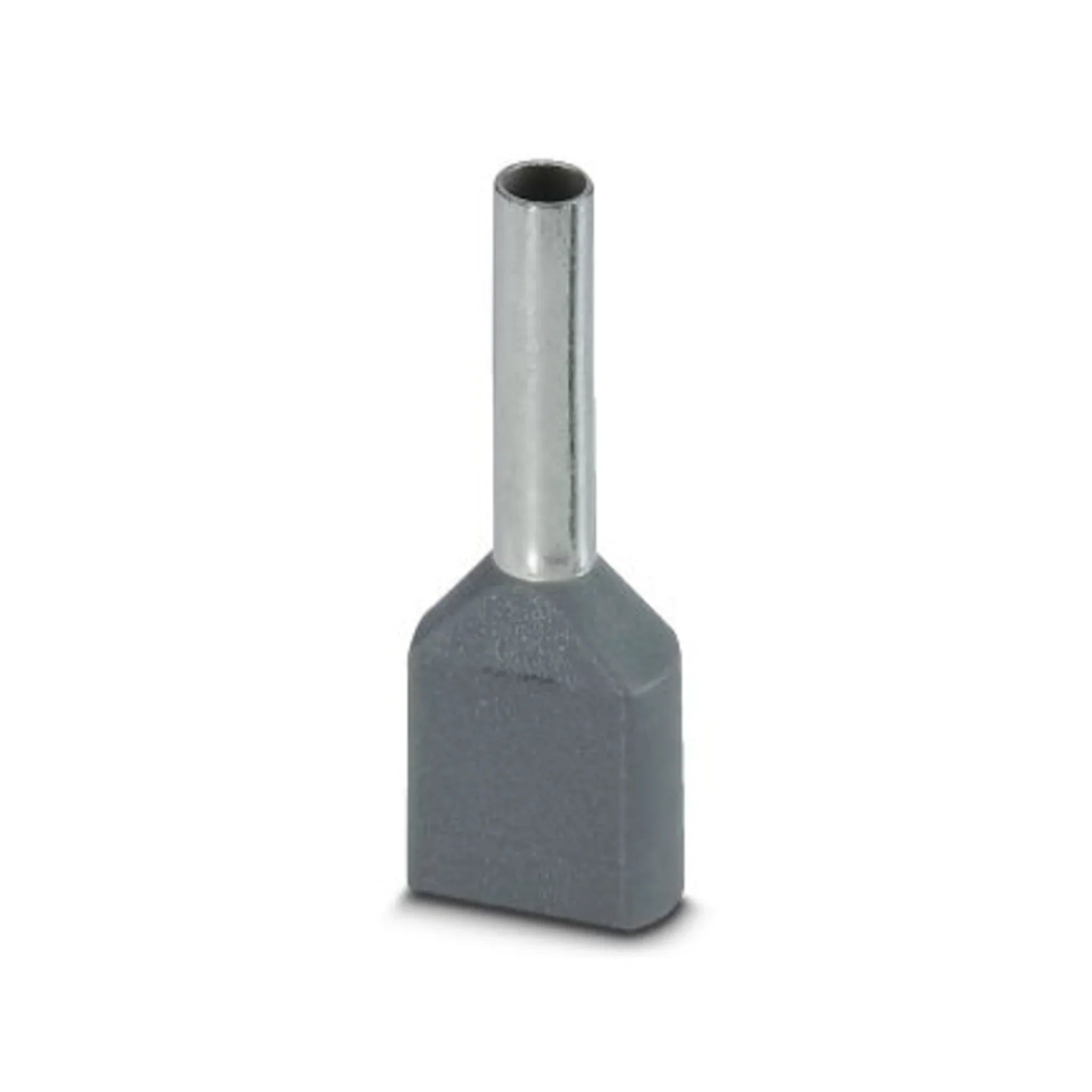

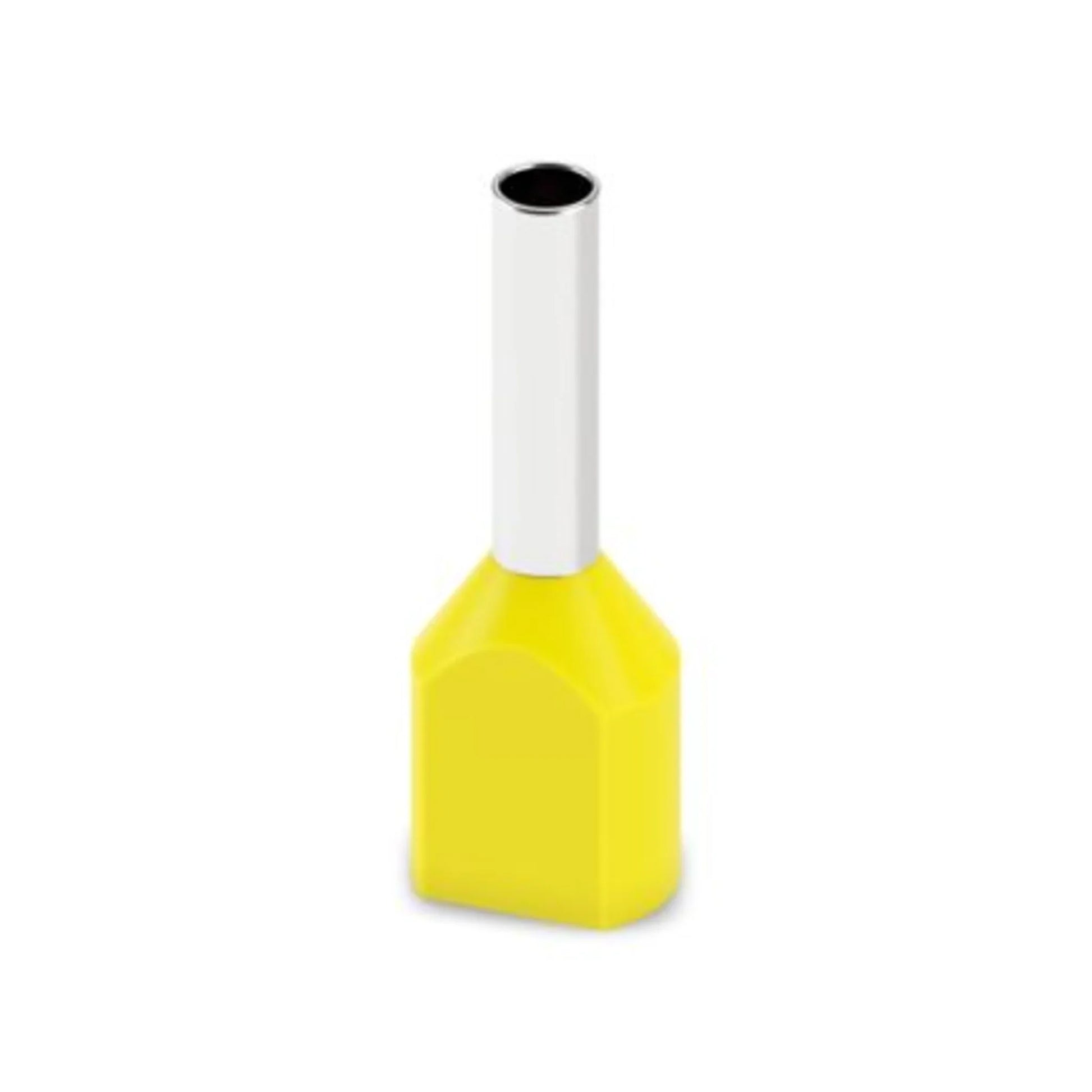

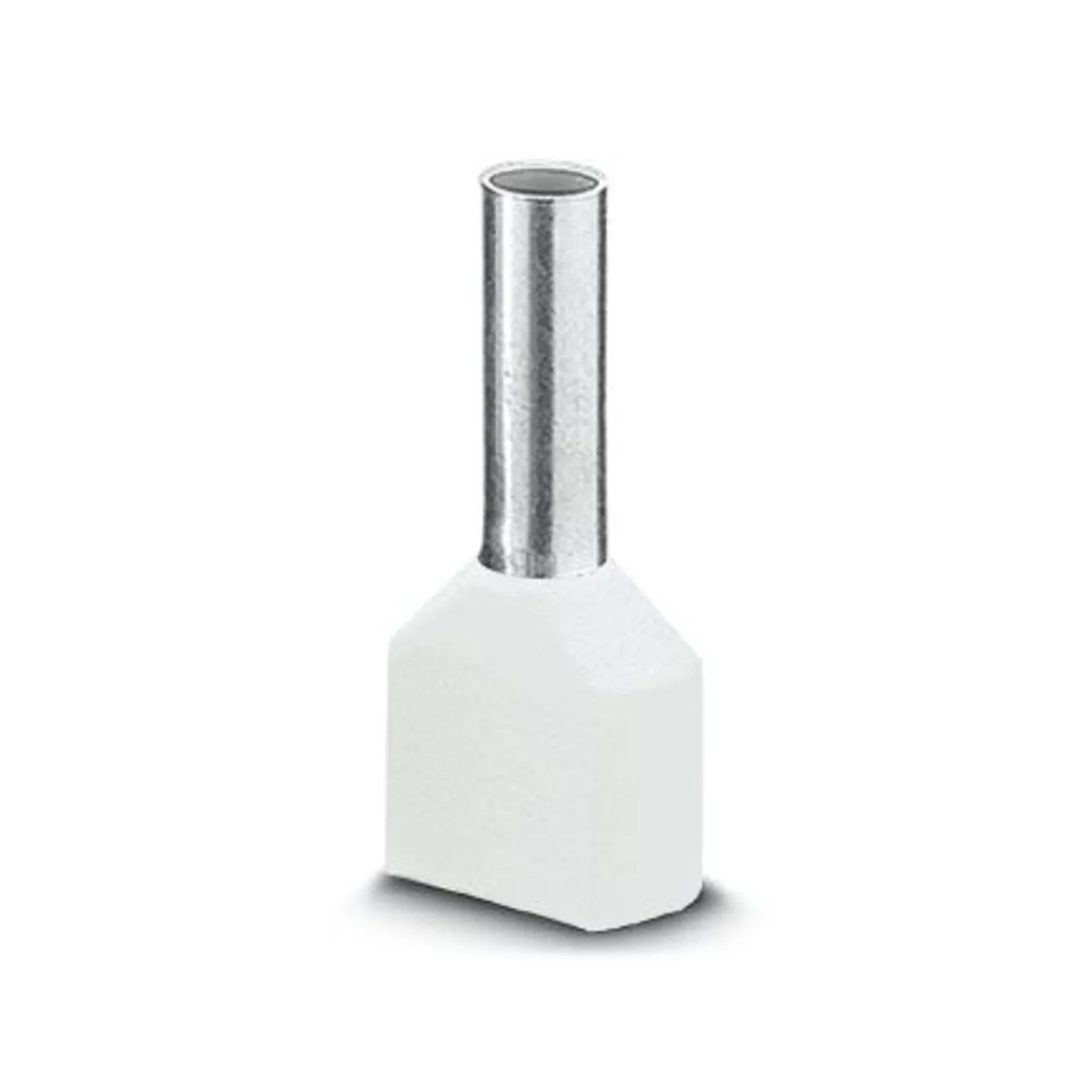

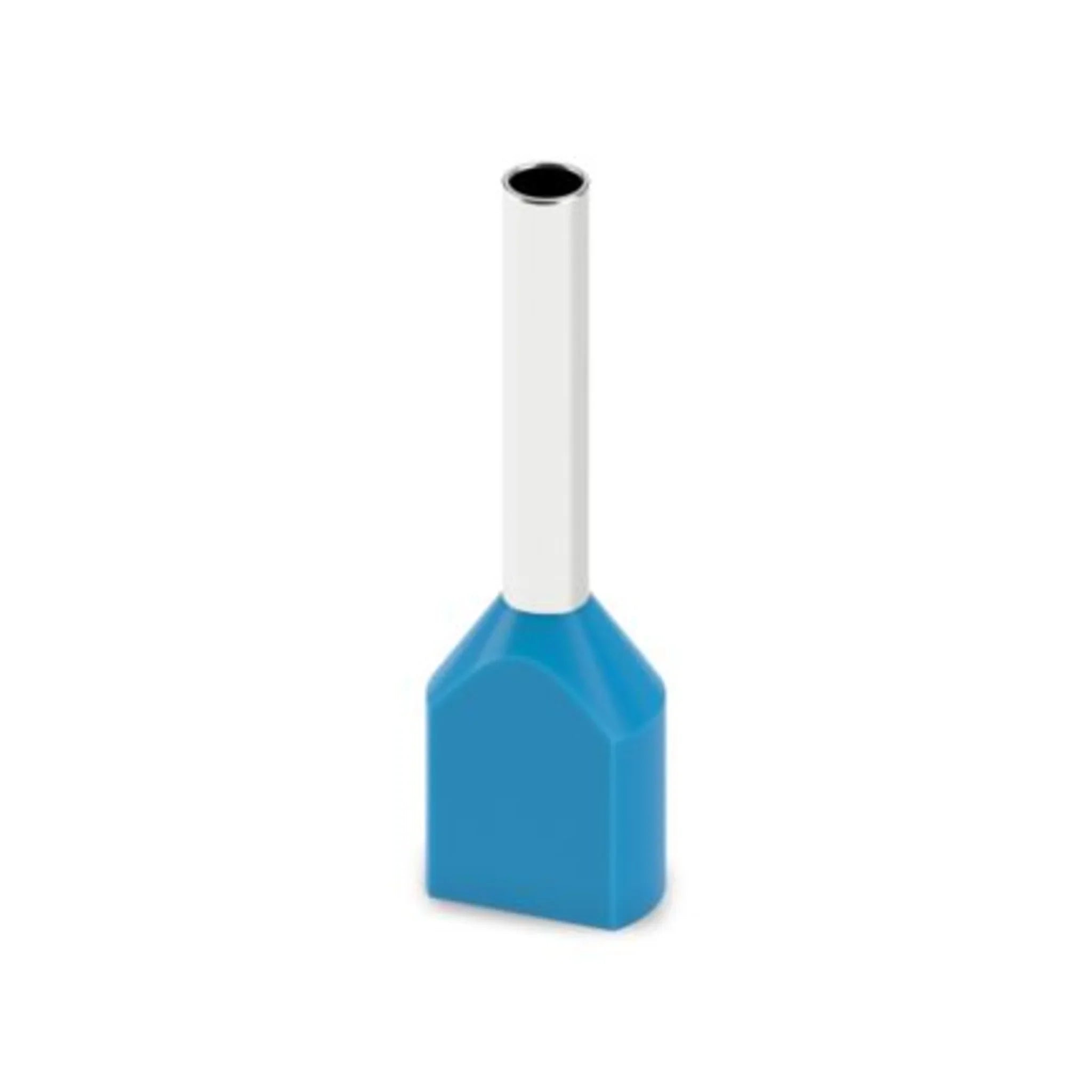

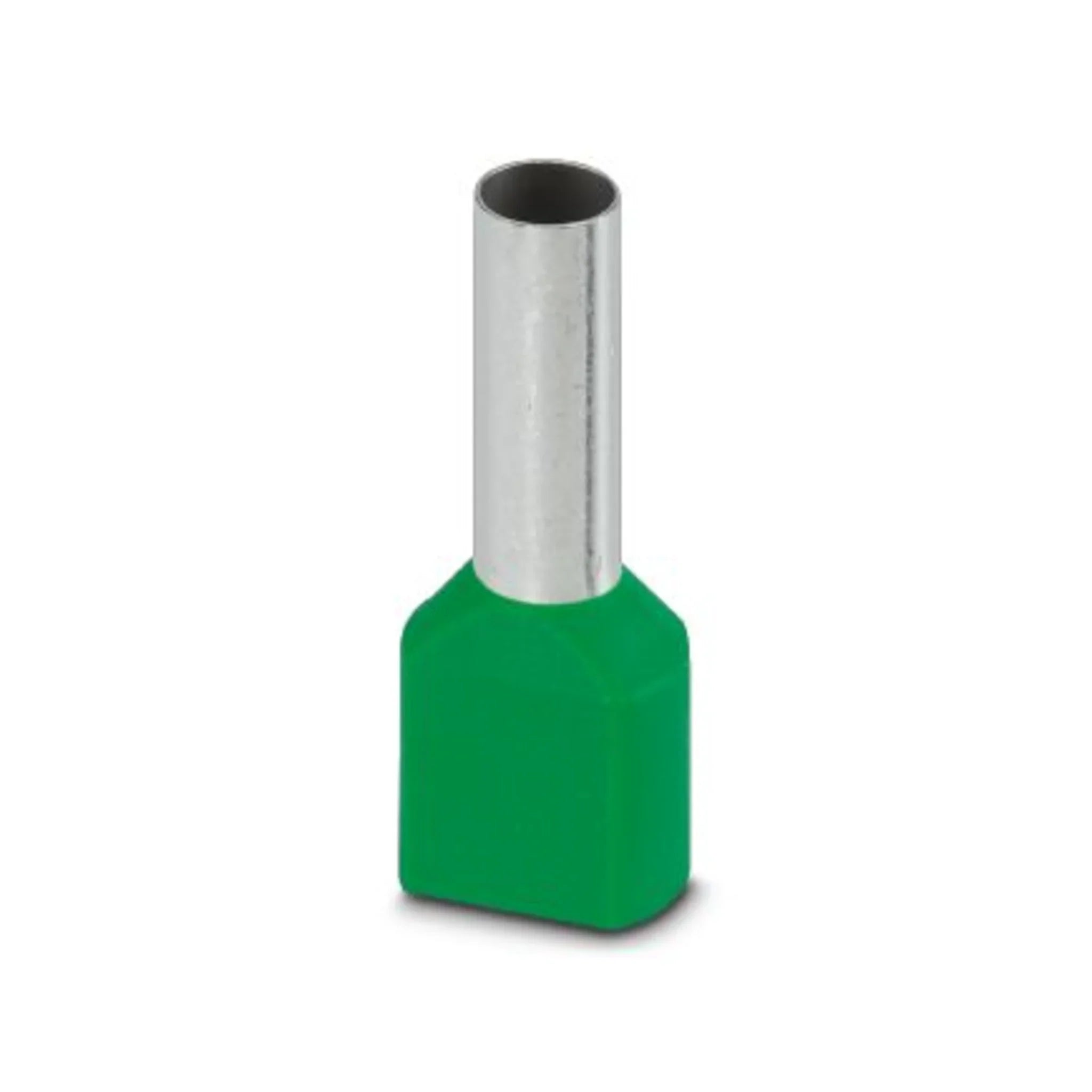

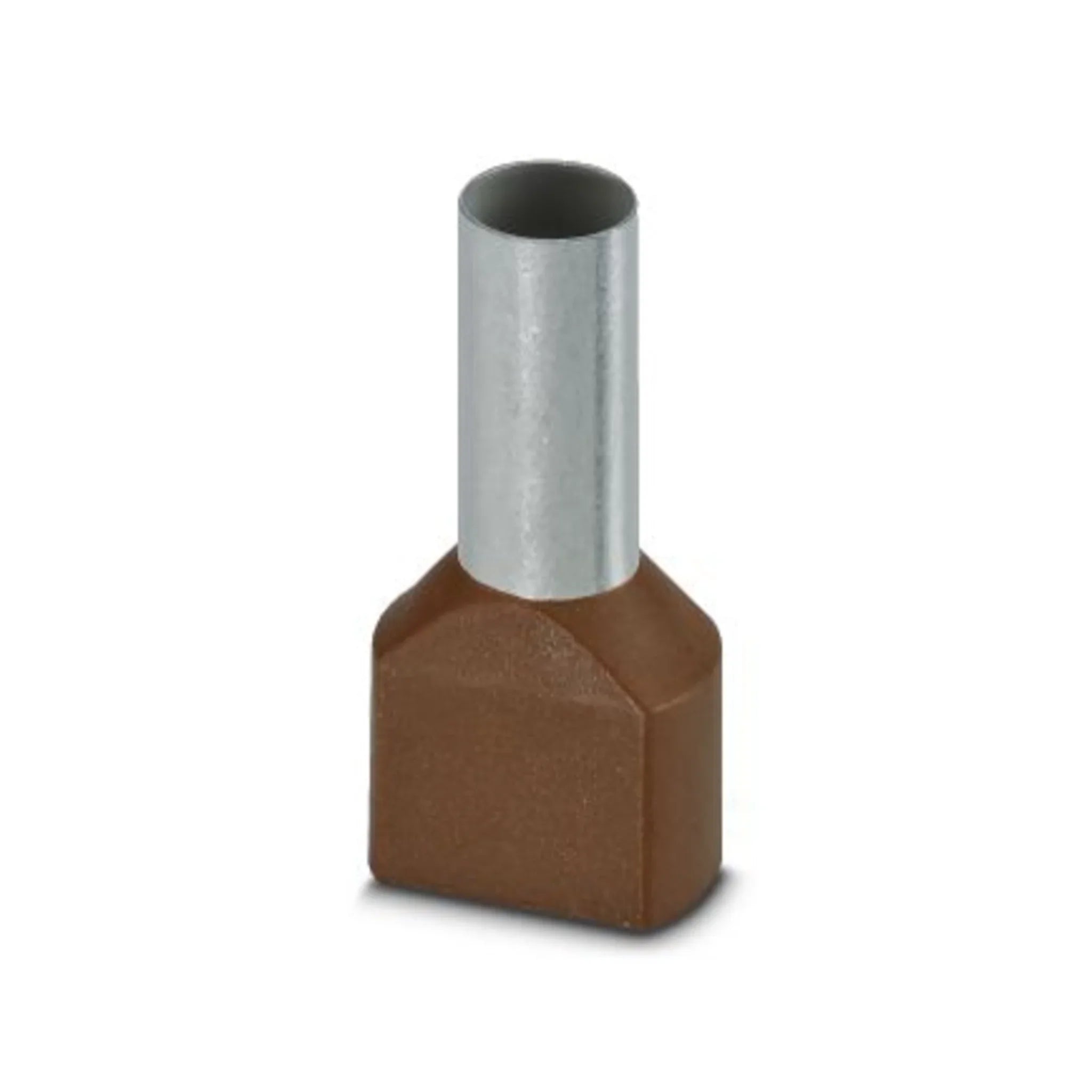

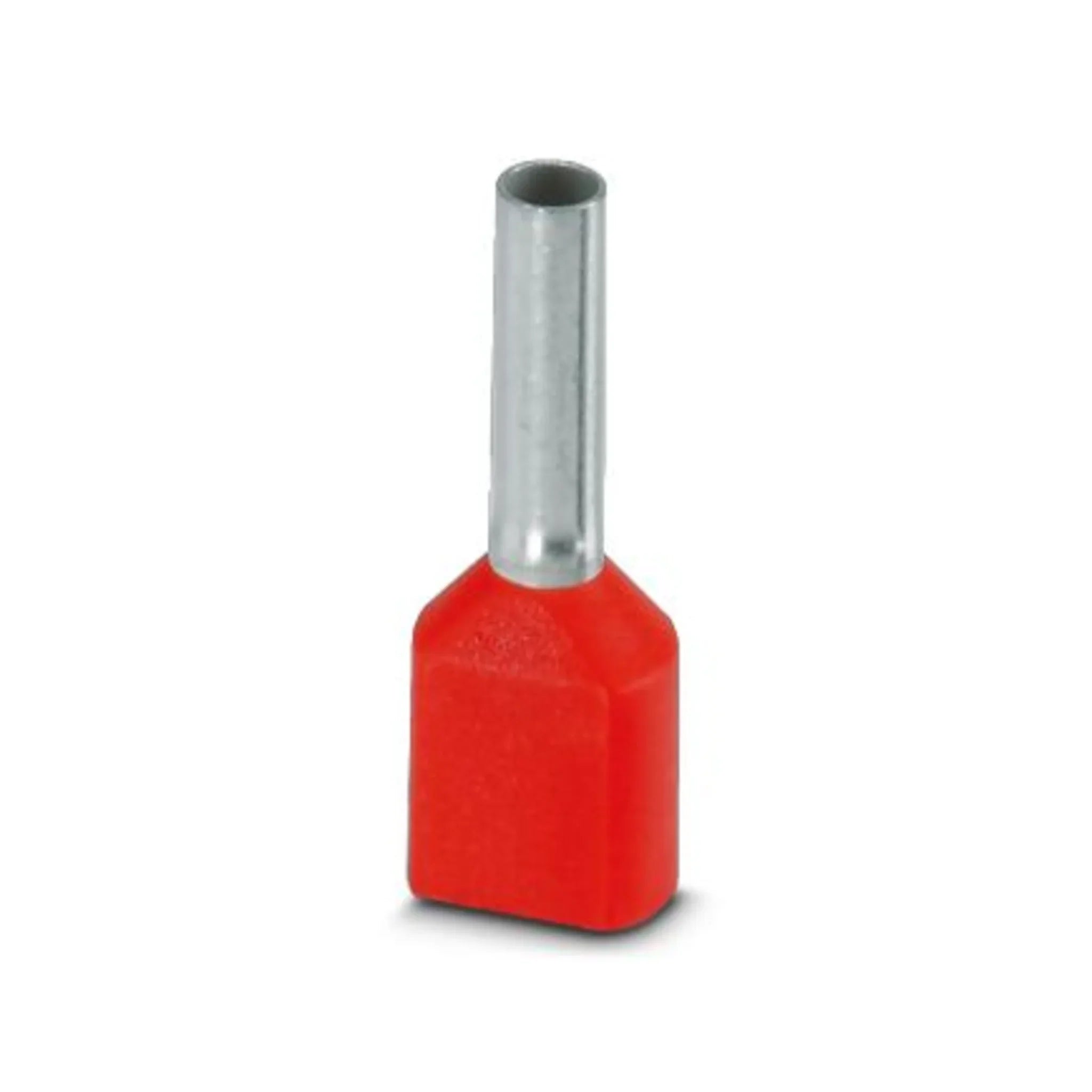

Zwillings-Aderendhülse isoliert, Hülsenlänge 8–30 mm, 0,5–16 mm²

Zwei Leiter in einer Klemmstelle sind mit einer Zwillings-Aderendhülse sauber gelöst: Beide Adern liegen in einer gemeinsamen Presshülse, werden in einem Arbeitsgang verpresst und gemeinsam in die Klemme geführt. Das ist der zulässige Weg, um beim Weiterschleifen von Versorgungs- oder Steuerleitungen zwei Adern auf einen Klemmpunkt zu legen.

Nutzen

• Gemeinsame Presshülse für zwei Leiter – definierter Kontakt statt zweier lose nebeneinanderliegender Adern.
• Isolierkragen aus Polypropylen, halogenfrei, mit querschnittsabhängiger Farbcodierung.
• Hülse aus Kupfer für gleichmäßige Verformung beim Pressen.
• Hülsenlängen von 8 bis 30 mm, passend zu flachen wie tiefen Klemmenkammern.
• Querschnitte von 0,5 bis 16 mm² – von der Steuerader bis zur Verteilerbrücke.

Anwendung

Verarbeitet wird wie bei der einfachen Aderendhülse: beide Leiter gleich lang abisolieren, gemeinsam bis zum Anschlag einführen und mit einer Crimpzange mit Vierkant- oder Trapezpressung verpressen. Der angegebene Nennquerschnitt bezieht sich bei Zwillingshülsen üblicherweise auf den einzelnen Leiter – prüfen Sie die Angabe in den Varianten-Details, bevor Sie bestellen. Wählen Sie die Hülsenlänge nach der Tiefe der Klemmenkammer und achten Sie darauf, dass die breitere Presshülse überhaupt in den Klemmkörper passt; bei kleinen Reihenklemmen ist das die häufigste Fehlerquelle. Diese Ausführung ist nicht als Bandware und ohne Kennzeichnungsfahne ausgeführt, also für die Einzelverarbeitung mit der Handzange gedacht.

Lieferumfang

Geliefert im Karton. Querschnitt, Hülsenlänge, Isolationsfarbe und die Stückzahl je Verpackungseinheit richten sich nach der gewählten Variante und stehen in den Varianten-Details.

• Bauform = Zwillings-Aderendhülse
• Nennquerschnitt = 0,5 mm²
• Hülsenlänge = 15 mm
• Isoliert = ja
• Werkstoff der Isolation = Polypropylen (PP)
• Halogenfrei = ja

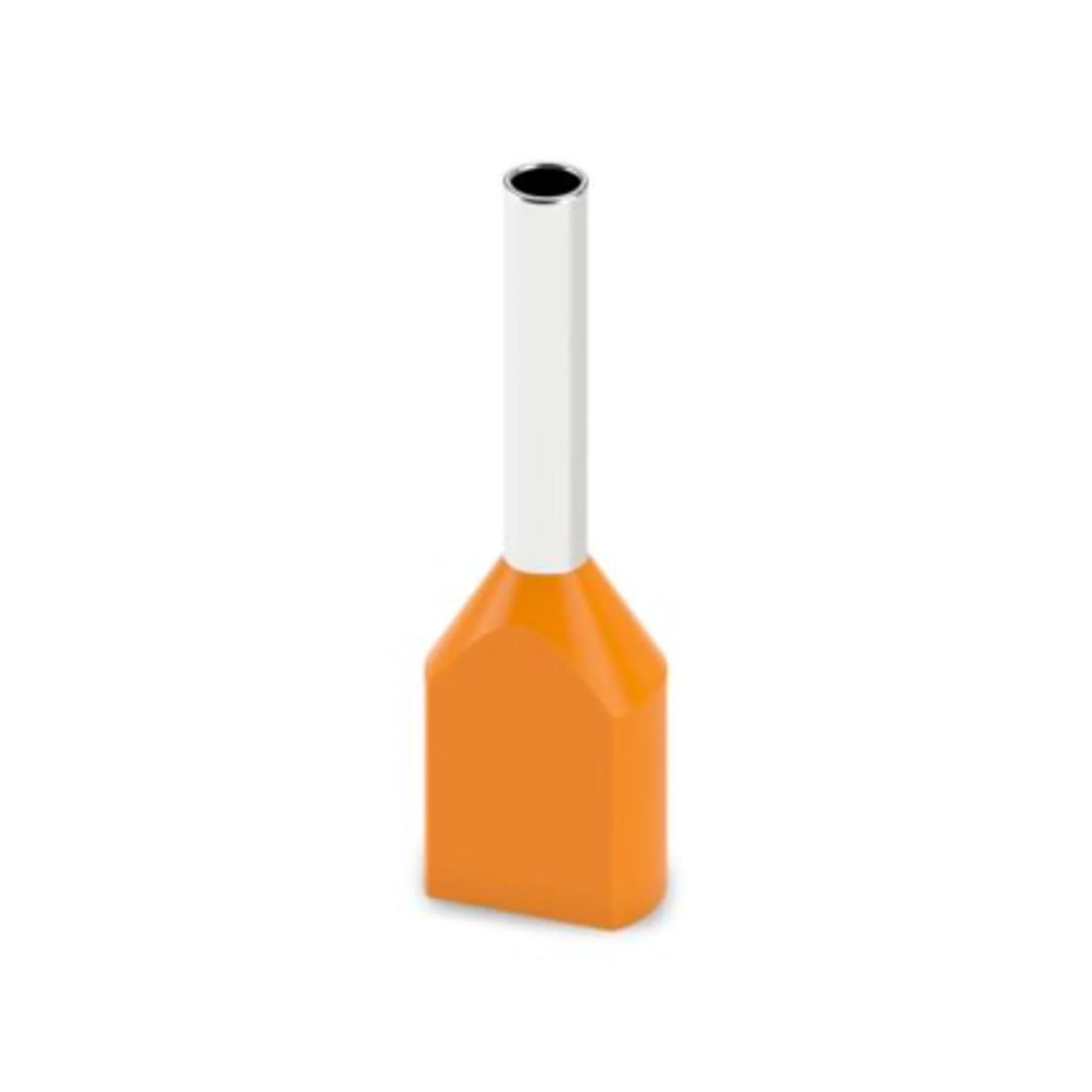

• Farbe = orange
• Werkstoff = Kupfer
• Oberflächenschutz = sonstige
• Für kurzschlussfeste Leitungen = nein
• Mit Kennzeichnungsfahne = nein
• Bandware = nein
• AWG-Größe = 20
