Welcher Kabelquerschnitt für 16 A Absicherung?

Für eine Standard-Absicherung mit B16 (16 A) reicht in den meisten Fällen ein Querschnitt von 2,5 mm² aus, sofern das Kabel im Installationsrohr (Verlegeart B2) liegt und die Leitung nicht länger als ca. 25–30 m ist. Längere Strecken oder ungünstigere Verlegearten erfordern 4 mm² oder mehr — entscheidend ist der Spannungsfall, der nach DIN VDE 0100-520 bei Endstromkreisen 3 % nicht überschreiten soll.

Wie wird der Kabelquerschnitt berechnet?

Der Querschnitt wird aus zwei Bedingungen abgeleitet: der Strombelastbarkeit nach DIN VDE 0298-4 und dem zulässigen Spannungsfall nach DIN VDE 0100-520. Formel für den Mindestquerschnitt bezogen auf den Spannungsfall: A = (2 · L · I · ρ) / ΔU bei Wechselstrom bzw. A = (√3 · L · I · ρ) / ΔU bei Drehstrom. Dabei ist L die einfache Leitungslänge in Meter, I die Stromstärke in Ampere, ρ der spezifische Widerstand (0,01724 Ω·mm²/m für Kupfer) und ΔU der maximal zulässige Spannungsfall in Volt.

Welcher Kabelquerschnitt für eine 11 kW Wallbox?

Für eine 11 kW Wallbox (16 A, 3-phasig) ist in der Regel NYM-J 5×2,5 mm² ausreichend, bei Leitungslängen über ca. 25 m sollte auf 5×4 mm² hochgegangen werden. Die Wallbox ist meldepflichtig beim Netzbetreiber. Wird die Leitung im Erdreich oder durch eine Außenwand geführt, ist NYY-J statt NYM-J zu verwenden. FI Typ B 30 mA ist Pflicht.

Welcher Kabelquerschnitt für eine 22 kW Wallbox?

Für 22 kW Wallboxen (32 A, 3-phasig) wird NYM-J 5×6 mm² verlegt, ab ca. 20 m Strecke 5×10 mm². Die Anlage ist genehmigungspflichtig. Bei Erdverlegung ist NYY-J vorgeschrieben. Abgesichert mit 3×C32, FI Typ B 30 mA.

Was bedeutet 3 % Spannungsfall?

3 % Spannungsfall heißt: Vom Hausanschluss bis zur Steckdose dürfen maximal 3 % der Nennspannung verloren gehen. Bei 230 V entspricht das 6,9 V Verlust, bei 400 V Drehstrom 12 V. DIN 18015-1 gibt diesen Wert für Steckdosenstromkreise vor; für Beleuchtung sind nur 1,5 % zulässig, weil Lampen empfindlicher auf Spannungseinbrüche reagieren. Der maximale Wert nach VDE 0100-520 beträgt 5 %, gilt aber nur in Ausnahmefällen.

Was ist der Unterschied zwischen NYM-J und NYY-J?

NYM-J ist das Standard-Mantelkabel für trockene Innenräume — Wohnraum, Keller, Dachboden. NYY-J ist ein Erdkabel mit PVC-Außenmantel, geeignet für Verlegung im Erdreich (mindestens 60 cm Tiefe in Sandbett) und für Feuchträume. Bei Wallboxen, Außensteckdosen und Gartenleitungen ist NYY-J Pflicht. Im trockenen Wohnraum wäre NYY-J überdimensioniert und unnötig teuer.

Welcher Querschnitt für einen Drehstrom-Herd?

Ein klassischer 400 V Drehstrom-Herd bis 11 kW wird mit NYM-J 5×2,5 mm² angeschlossen und mit 3×B16 abgesichert. 3 Außenleiter + Neutralleiter + Schutzleiter. Bei sehr langen Leitungswegen oder größeren Geräten gegebenenfalls 5×4 mm² wählen — der Querschnitt-Rechner prüft das automatisch.

Wie tief muss ein Erdkabel verlegt werden?

Im Hausgarten ist eine Verlegetiefe von mindestens 60 cm vorgeschrieben (Empfehlung der DIN VDE 0100-520 für nicht befahrene Flächen). Unter befahrbaren Flächen wie Einfahrten sind 80 cm erforderlich, im Forst- und Feldbereich 70 cm. Das Kabel kommt in ein Sandbett von ca. 10 cm Stärke, darüber ein gelbes Trassenwarnband ca. 30 cm über dem Kabel.

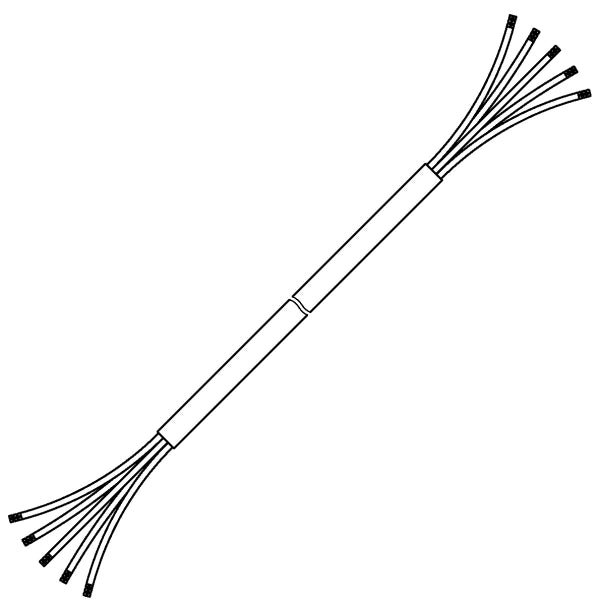

Strichzeichnung Pollmann Herdanschlussleitung 1410202 / 1410204 / 1410207 / 1410209 / 1410213

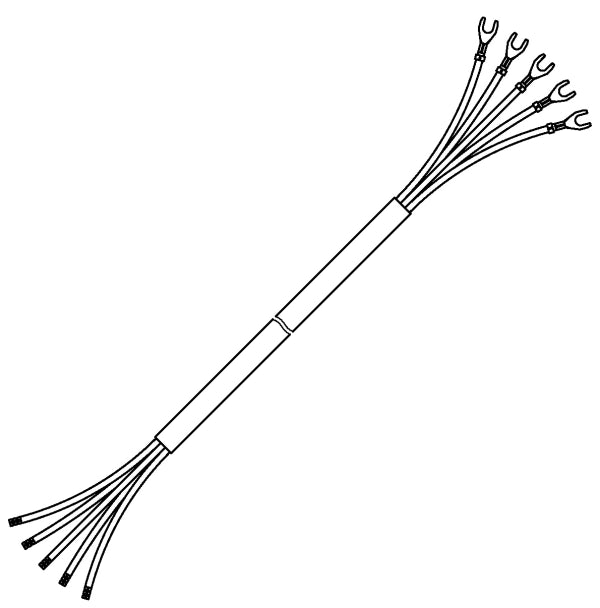

Strichzeichnung Pollmann Herdanschlussleitung 1410203 / 1410208 / 1410212

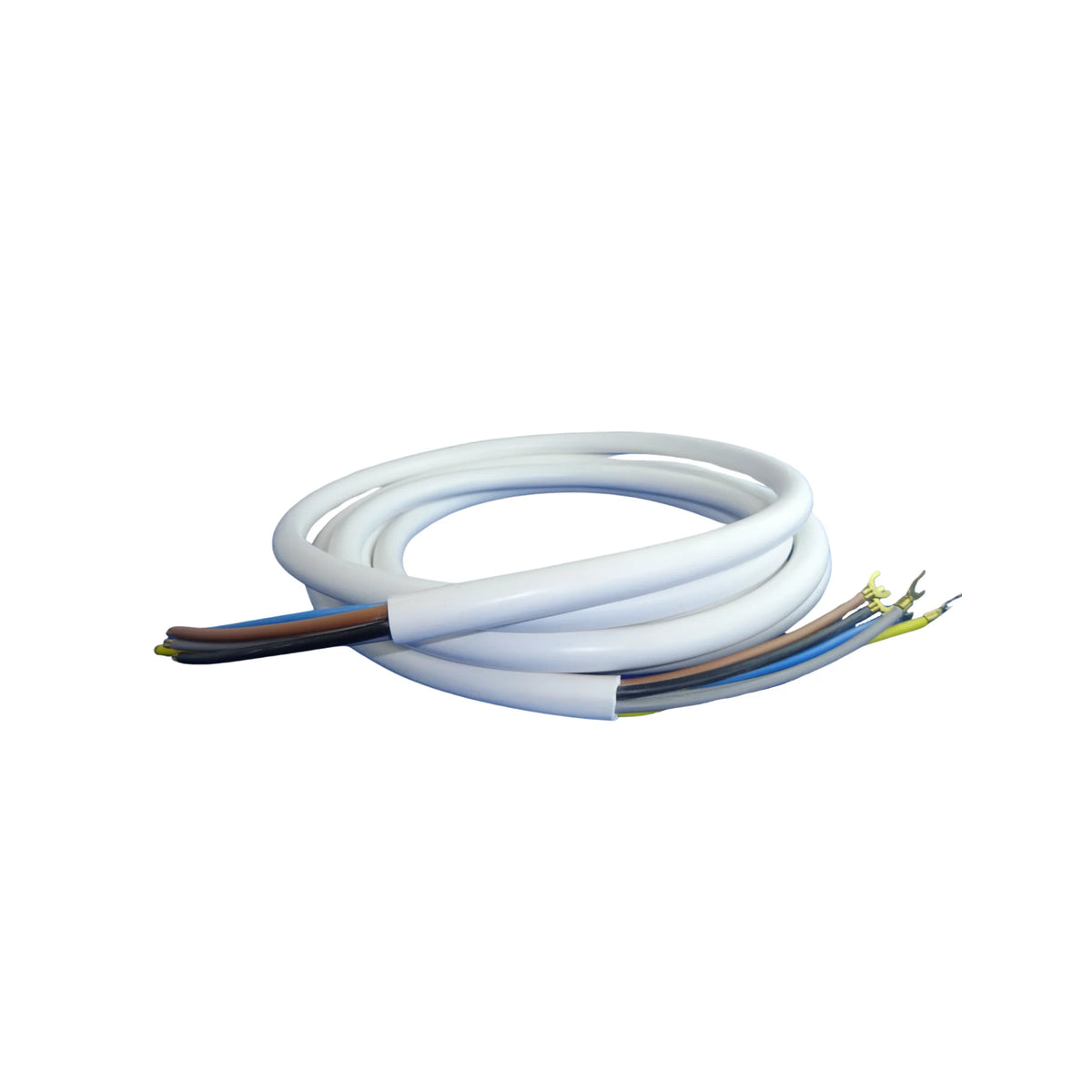

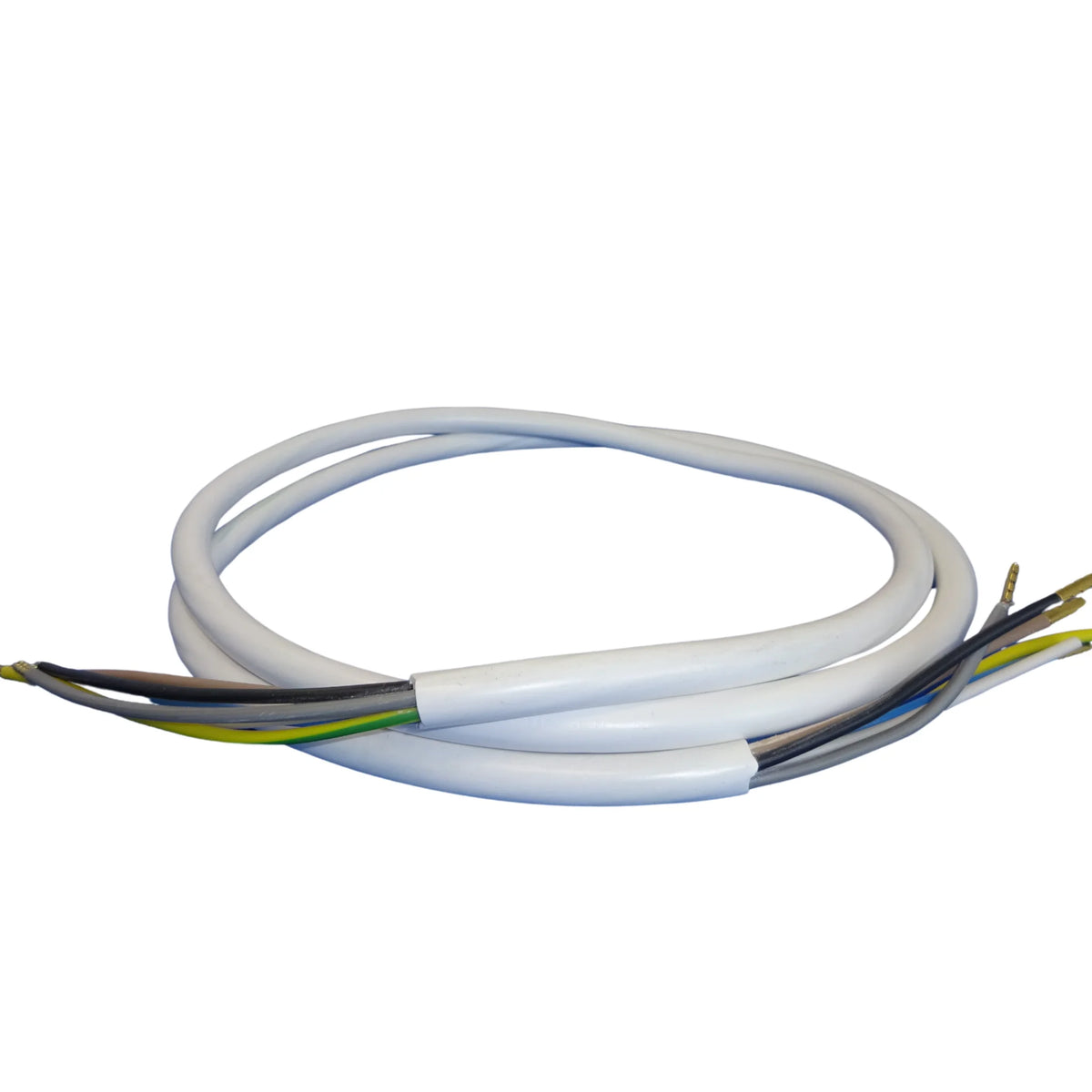

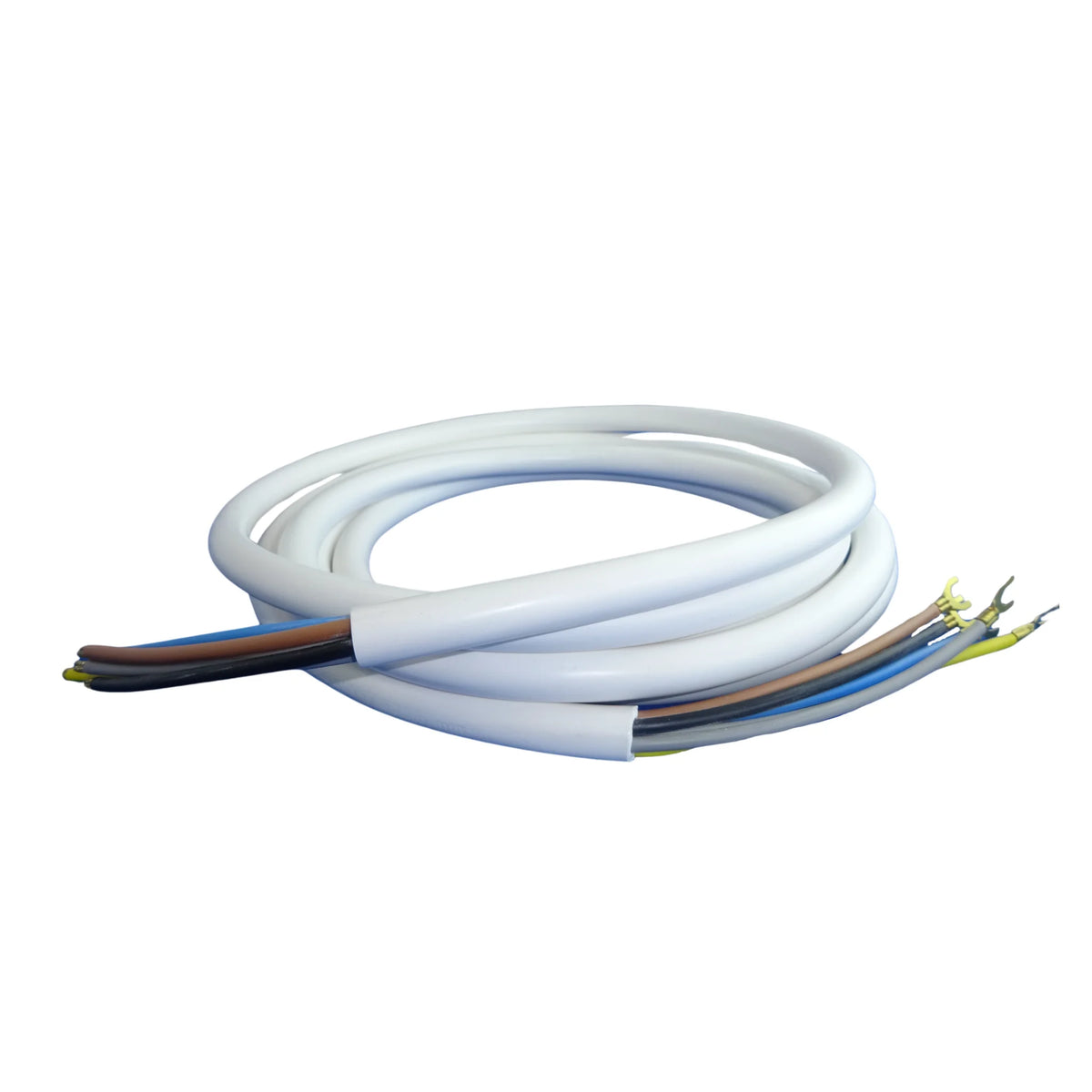

Herdanschlusskabel H05VV-F 5G1,5 / 5G2,5 mm², 1,5–3 m, konfektioniert

Zahlung & Sicherheit

Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.

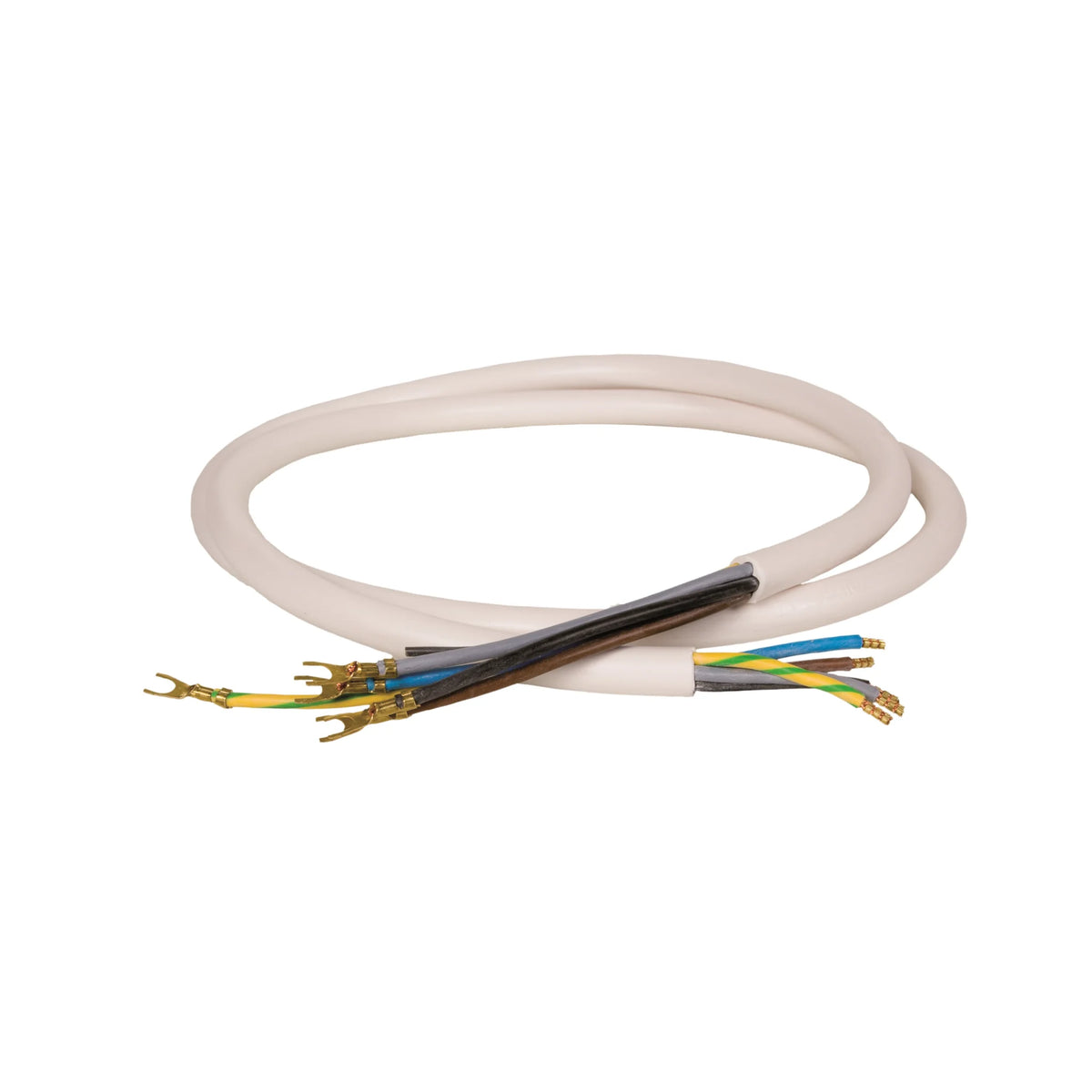

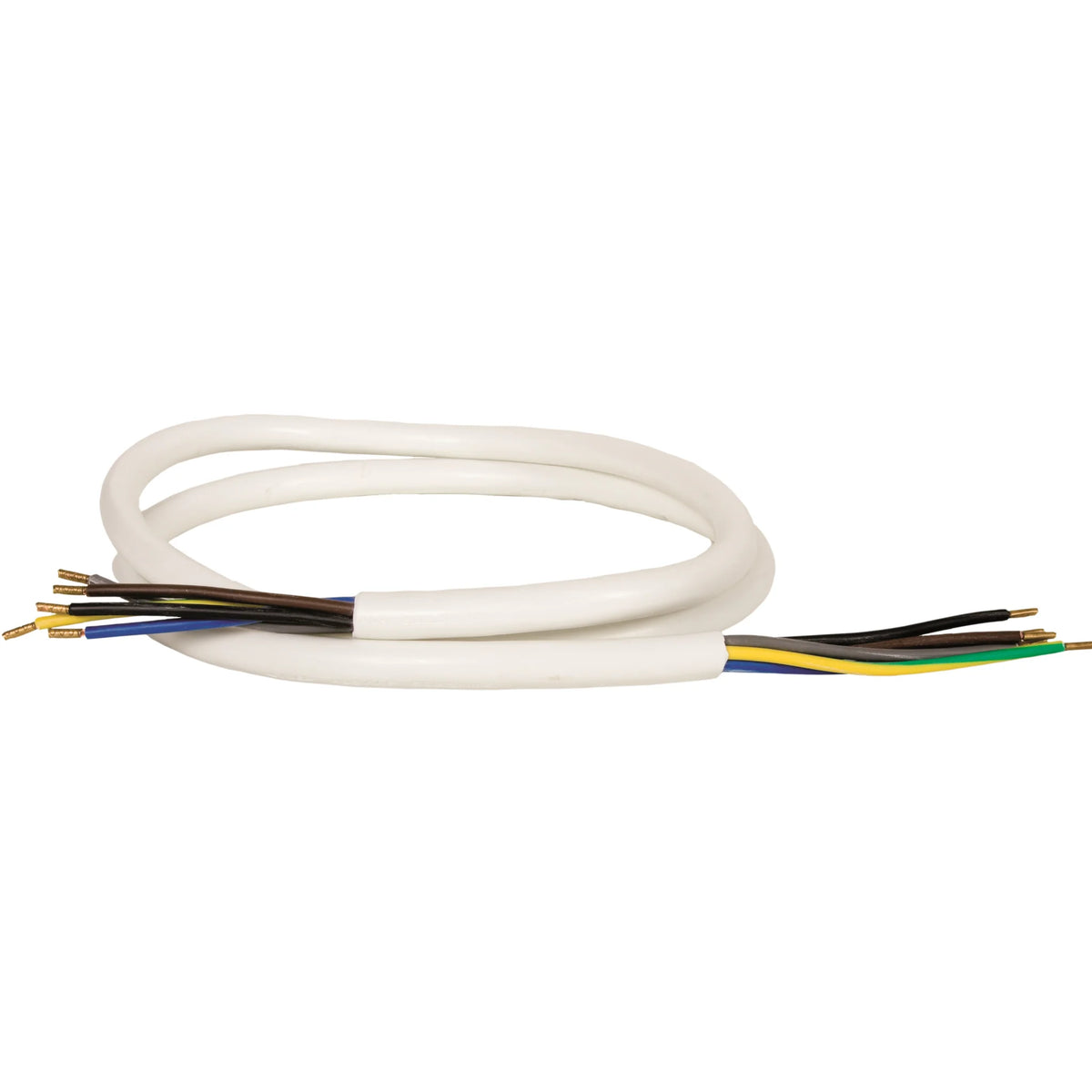

Herdanschlusskabel H05VV-F 5G1,5 / 5G2,5 mm², 1,5–3 m, konfektioniert

Typ: Netzanschlussleitung

Artikelnummer: 1410207

EAN: 4025221390057

€6,90

€6,90 ~~€9,34~~

Steuer inbegriffen. Versand wird beim Bezahlvorgang berechnet.

24h bis Lagerware Versand
30 Tage Rückgabe
VSK Frei ab 300€

Vor. Lieferzeit: 22.10. – 26.10.

Adernzahl x Querschnitt: 5G1,5 mm²

5G1,5 mm² 5G2,5 mm²

Länge: 2 m

2 m 1,5 m

Anschlussart: Aderendhülsen beidseitig

Aderendhülsen beidseitig

Kabelbeschreibung

Geräteanschlussleitung H05VV-F für Herd und Großgeräte: Konfektionierte Herdanschlussleitung für den Anschluss beweglicher Geräte an die ortsfeste Installation, z. B. Herde oder Waschmaschinen – für mittlere mechanische Beanspruchung in trockenen und feuchten Räumen.

Warum dieses Produkt

5G1,5 oder 5G2,5 mm² – fünf Adern braun, schwarz, grau, blau, grün-gelb, Mantel weiß.
Längen 1,5 bis 3 m – nicht jede Länge in jedem Querschnitt – Übersicht unter Varianten.
Zwei Anschlussarten – „A2“ beidseitig Aderendhülsen, „A/G“ Aderendhülse und Gabelkabelschuh mit einer Mindest-Abzugskraft von 500 N.
H05VV-F nach EN 50525-2-11 – (VDE 0285-525-2-11), Isolationsspannung 300 V Leiter–Neutralleiter / 500 V Leiter–Leiter; Leiter nach EN 60228 (VDE 0295), Aderkennzeichnung nach VDE 0293-308.
Außendurchmesser – ca. 10 mm (5G1,5) bzw. 12 mm (5G2,5).
RoHS-konform – alle Werkstoffe und eingesetzten Verfahren.

Einsatzbereiche

Verbindet das Klemmbrett von Herd, Kochfeld oder einem anderen fest anzuschließenden Gerät mit der Geräteanschlussdose. Die Ausführung mit Gabelkabelschuh ist für Schraubanschlüsse am Gerät gedacht. Passende Dosen: Pollmann Herdanschlussdose HAD 3 / HAD 3-F oder HAD 4-S. Der Anschluss an die Festinstallation ist Elektrofachkräften vorbehalten.

Varianten im Überblick

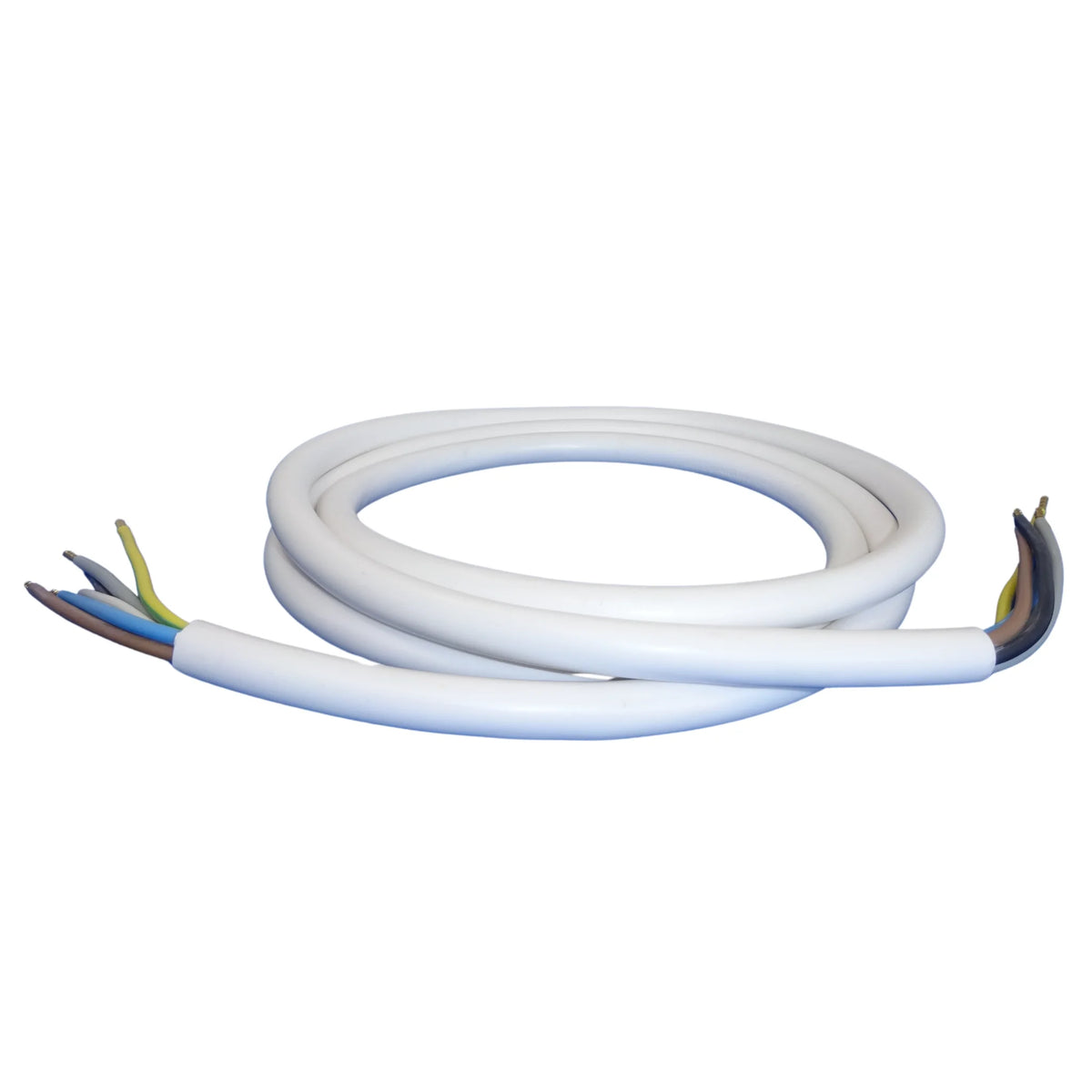

5G1,5 mm² – 1,5 m (1410202) und 2 m (1410207), jeweils beidseitig Aderendhülsen (A2); Außendurchmesser ca. 10 mm.

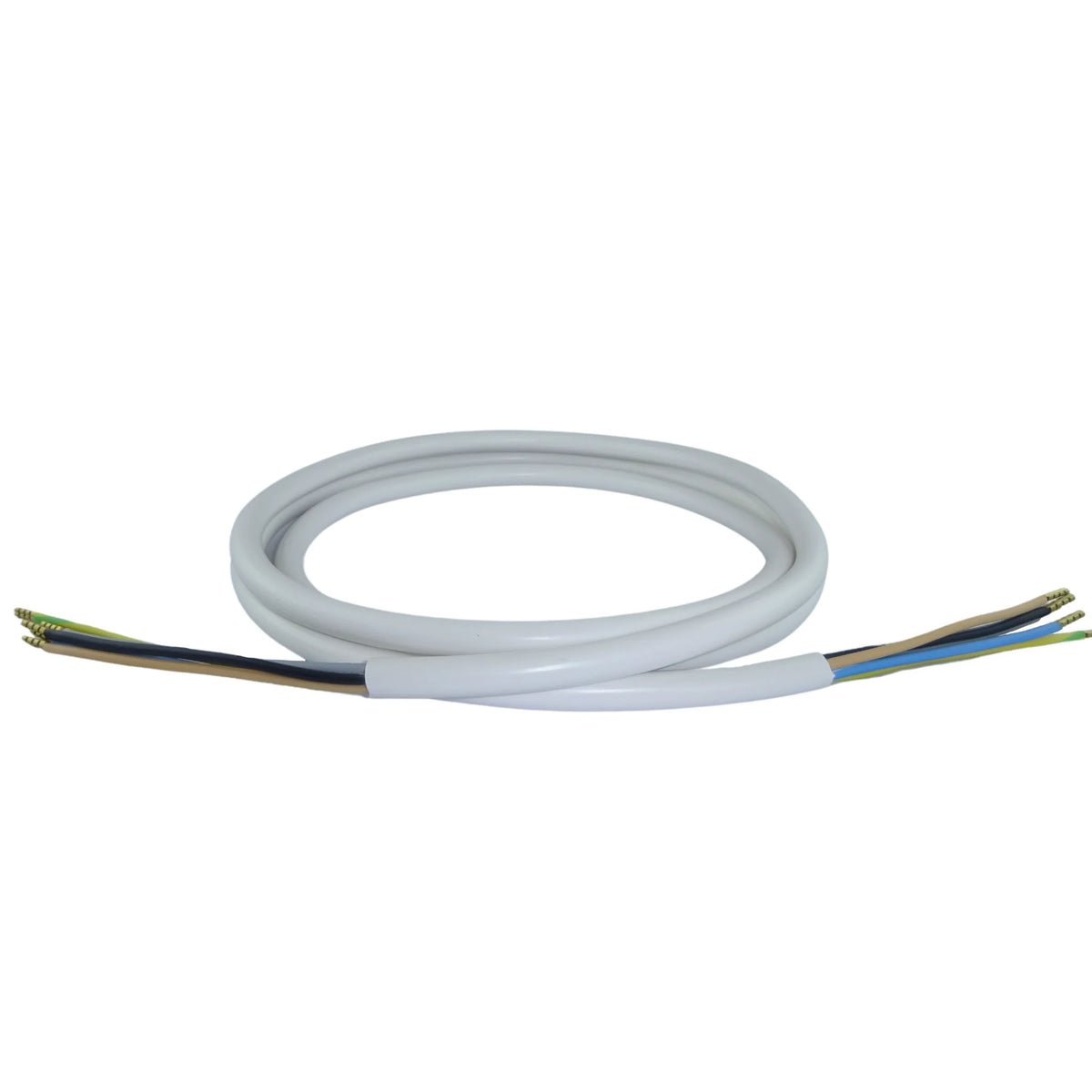

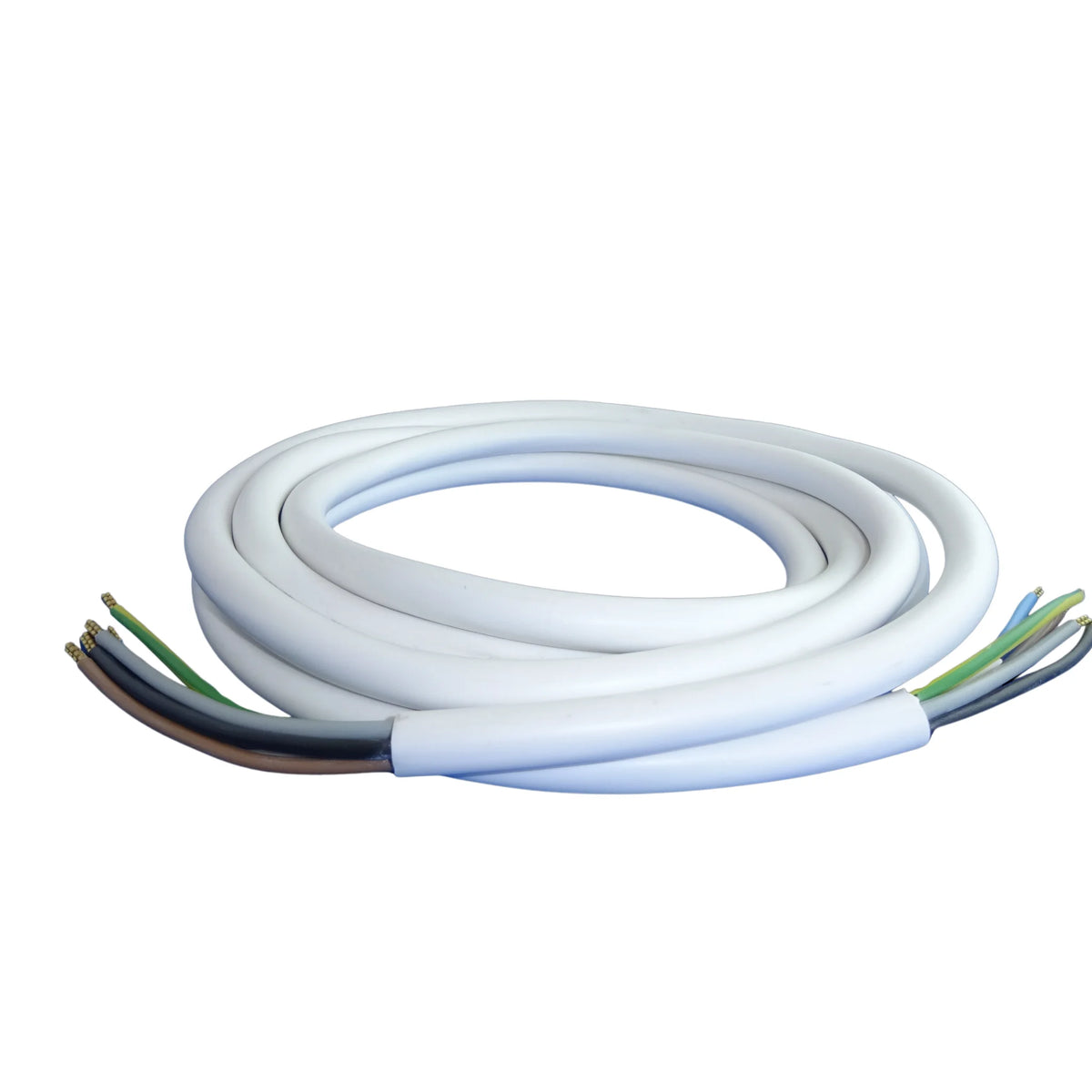

5G2,5 mm², beidseitig Aderendhülsen (A2) – 1,5 m (1410204), 2 m (1410209), 3 m (1410213); Außendurchmesser ca. 12 mm.

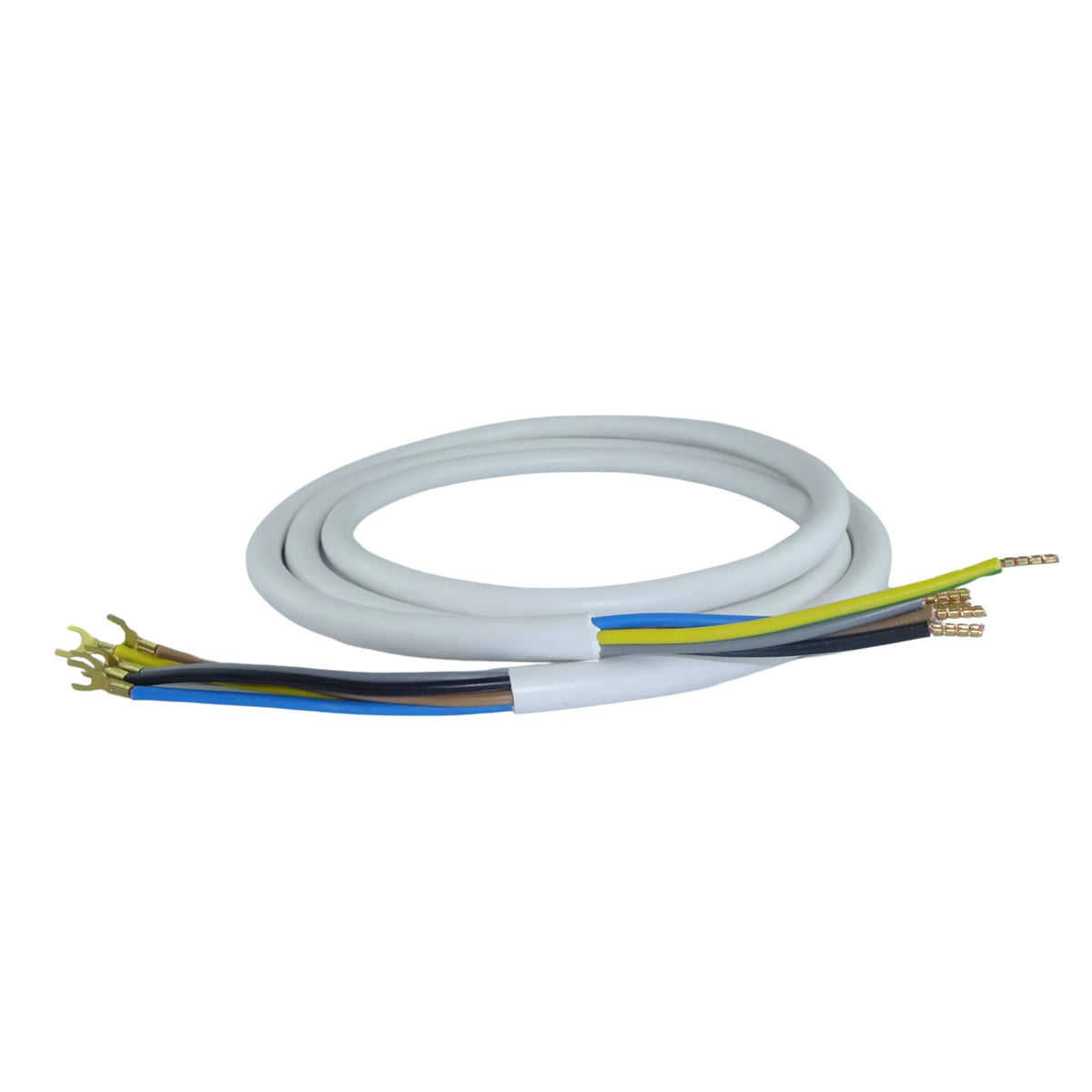

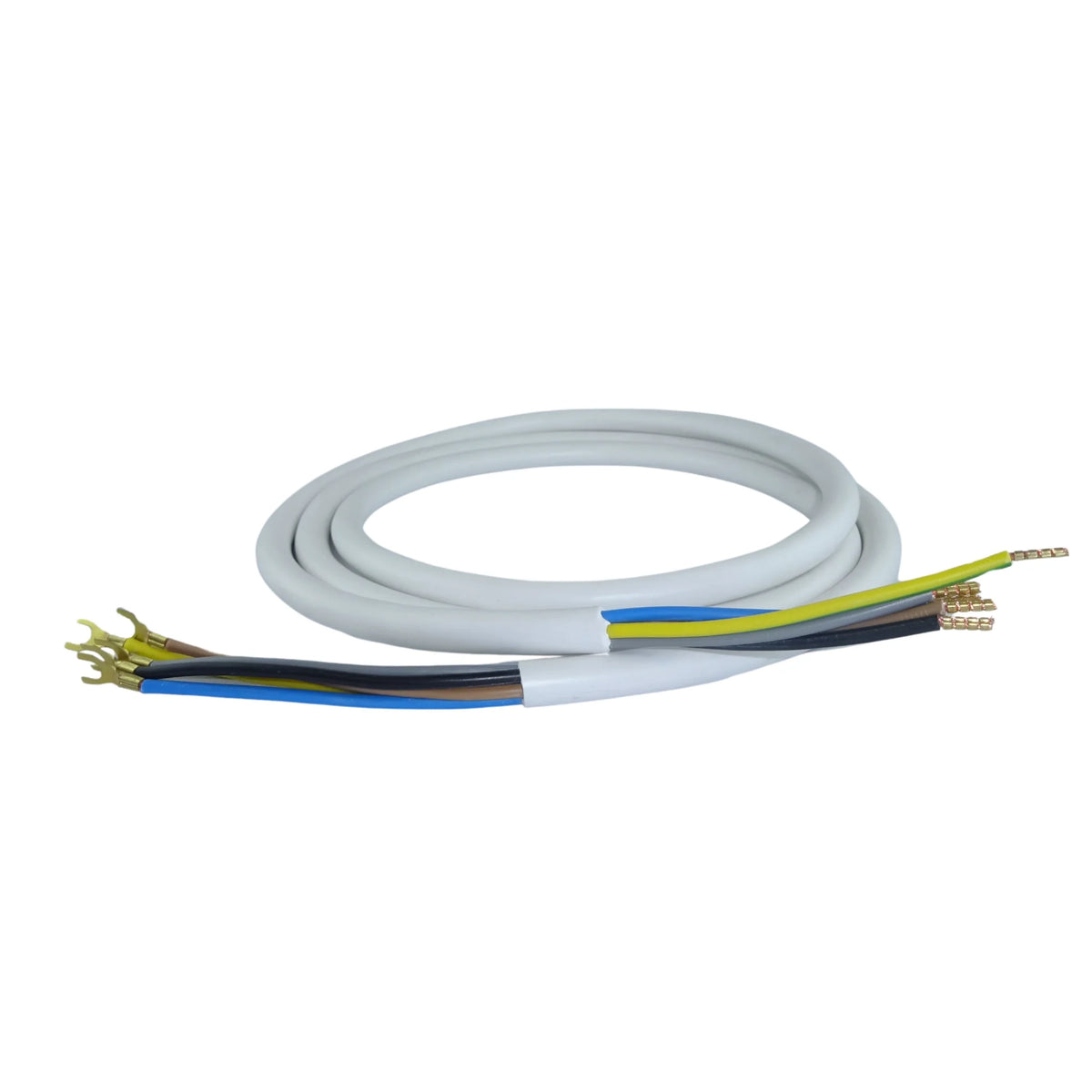

5G2,5 mm², Aderendhülse + Gabelkabelschuh (A/G) – 1,5 m (1410203), 2 m (1410208), 3 m (1410212); Außendurchmesser ca. 12 mm.

Typbezeichnung erklärt

H05VV-F: H = harmonisierte Leitung, 05 = Nennspannung 300/500 V, V = PVC-Aderisolation, V = PVC-Mantel, F = feindrähtiger Leiter. „G“ im Aufbau = mit grün-gelbem Schutzleiter.

Technische Kabeldaten

Anschluss 1 = Aderendhülse
Anschluss 2 = Aderendhülse
Ader-Zahl = 5
Leiternennquerschnitt = 1,5 mm²
Länge = 2 m
Mantelmaterial = Polyvinylchlorid (PVC)
Mantel-Farbe = weiß
Spiralleitung = nein
Mit Schutzleiter = ja
Mit Schnurschalter = nein
Außendurchmesser ca. = 10 mm
