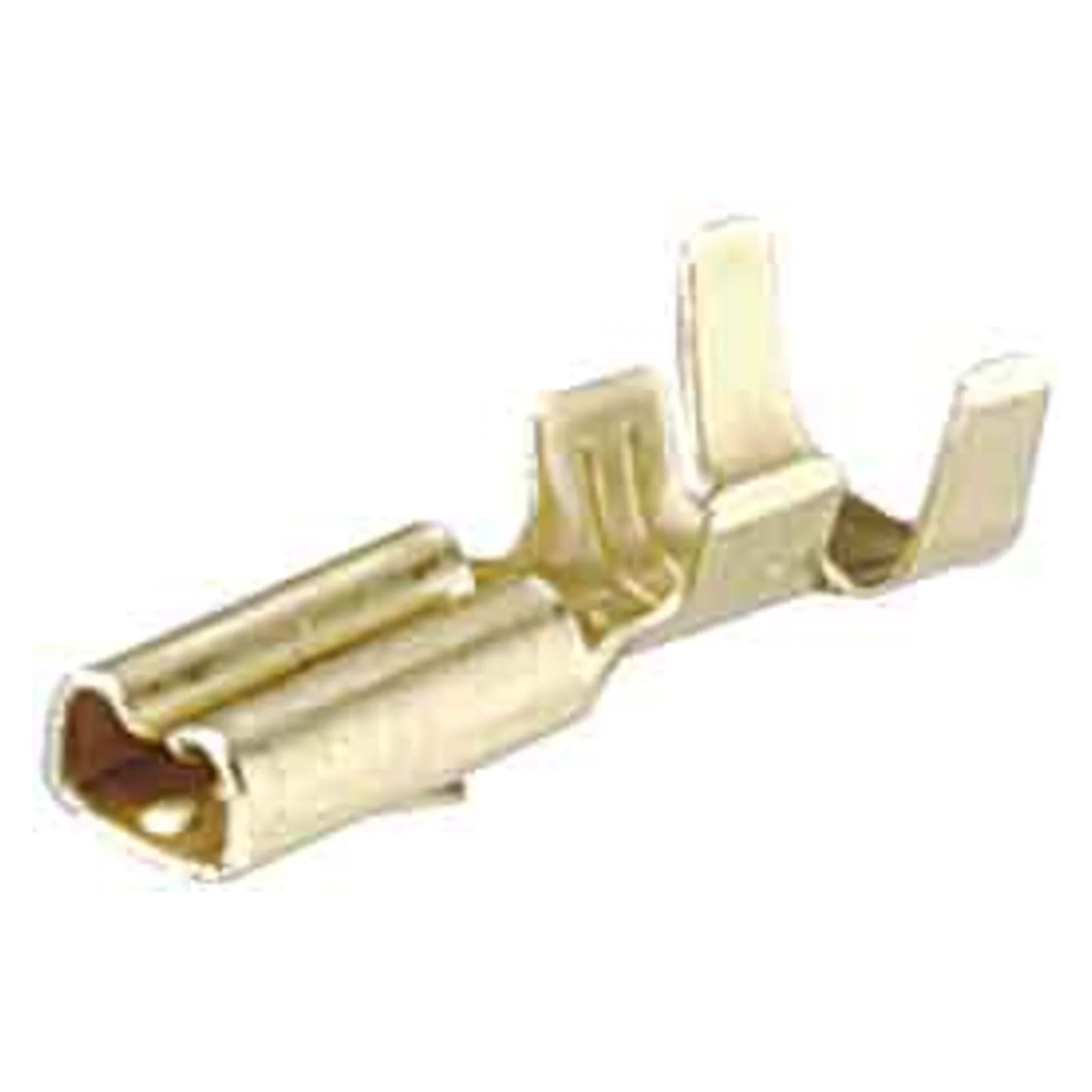

Flachsteckhülse unisoliert 2,8 x 0,5 mm, bis 1,5 mm²

Die kleine Flachsteckhülse im Maß 2,8 x 0,5 mm ist das Gegenstück zu den Steckzungen an Hilfsschaltern, Meldeleuchten und Kleingeräten. Sie stellt eine lösbare Verbindung her, die ohne Werkzeug getrennt und wieder gesteckt werden kann.

Nutzen

• Steckmaß 2,8 x 0,5 mm für die kleine Flachsteckgröße in Befehls- und Meldegeräten.
• Unisolierte Ausführung: Die Verbindung lässt sich nach dem Crimpen individuell isolieren.
• Ausgelegt für Leiter bis 1,5 mm², also für Steuer- und Hilfsstromkreise.
• Lösbare Steckverbindung, die den Austausch eines Geräts ohne Abklemmen der Verdrahtung erlaubt.

Anwendung

Der abisolierte Leiter wird in den Crimpbereich der Hülse eingelegt und mit einer Zange für unisolierte Steckverbinder verpresst; anschließend sichern Sie die Verbindung je nach Einbausituation mit einer Isolierhülse oder einem Schrumpfschlauch. Achten Sie darauf, dass das Steckmaß des Gegenstücks tatsächlich 2,8 x 0,5 mm beträgt — die ebenfalls verbreiteten 4,8- und 6,3-mm-Zungen passen nicht. Da diese Ausführung ohne Isolierkragen geliefert wird, sollten Sie bei beengten Verhältnissen den Berührungsschutz einplanen. Für Leiterquerschnitte oberhalb von 1,5 mm² greifen Sie zu einer größeren Bauform.

Lieferumfang

Geliefert als Einzelartikel ohne besondere Verpackungsform; die Stückzahl je Verpackungseinheit steht in den Varianten-Details.

• Ausführung = Hülse
• Steckerabmessungen = flach 2,8x0,5 mm
• Nennquerschnitt = 0..1,5 mm²
• Isolation = nicht isoliert
