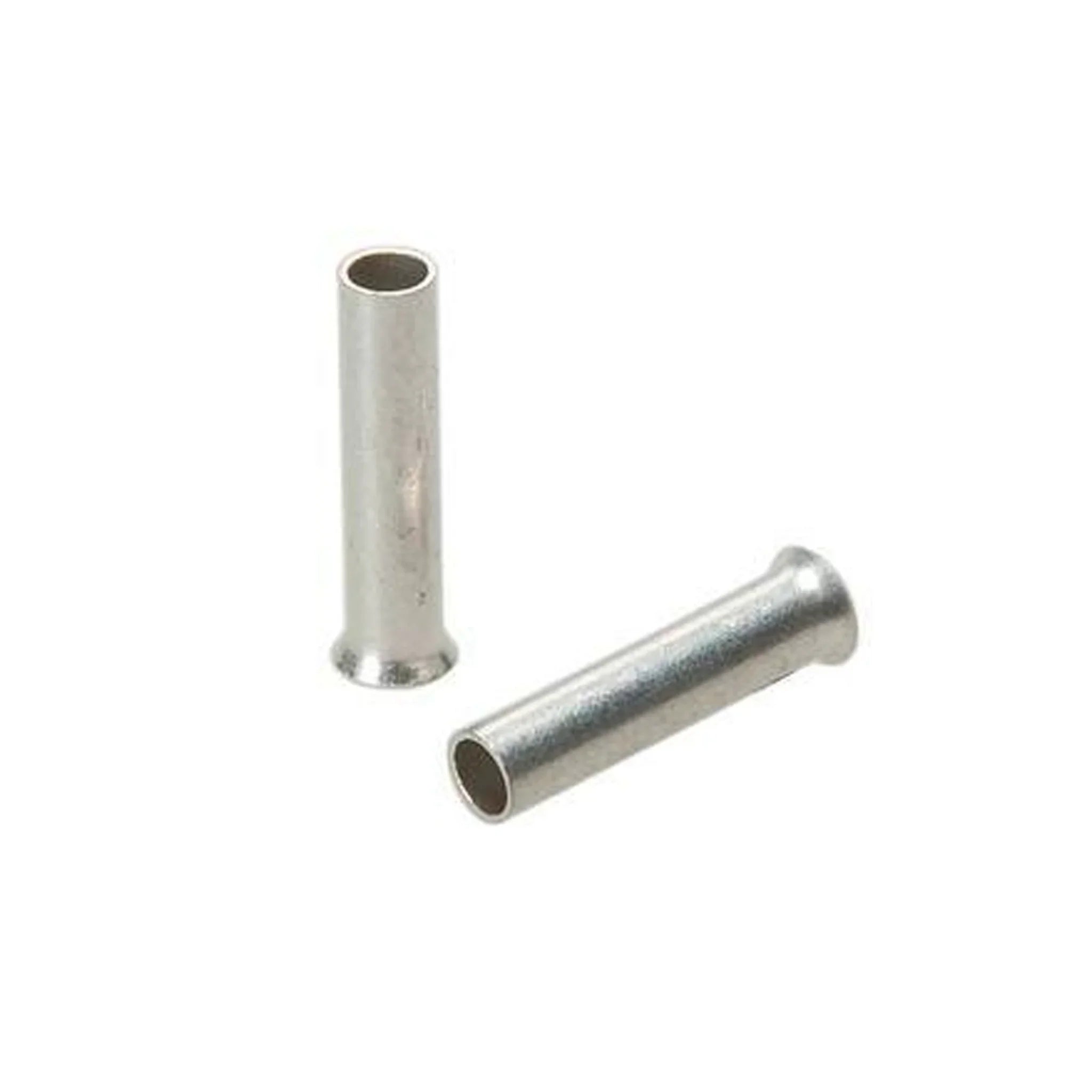

Aderendhülse unisoliert Kupfer verzinnt, AWG 6–12, 4–16 mm²

Ohne Kunststoffkragen baut diese Aderendhülse deutlich schlanker als eine isolierte Ausführung. Das zahlt sich aus, wenn der Klemmschacht eng ist, wenn die Klemme selbst eine Trichtereinführung mitbringt oder wenn über der verpressten Hülse noch ein Schrumpfschlauch sitzen soll.

Nutzen

• Kupferhülse, galvanisch verzinnt: niedriger Übergangswiderstand und Korrosionsschutz an der Kontaktstelle.
• Ohne Isolierkragen und ohne Kennzeichnungsfahne – geringster Platzbedarf in der Klemmstelle.
• Querschnitte zusätzlich in AWG angegeben, hilfreich bei Maschinen nach US-Anschlussbild.
• Halogenfreie Ausführung für Anlagen mit entsprechenden Brandschutzvorgaben.
• Lose Ware statt Bandware, damit für Hand- und Ratschenzangen gleichermaßen verwendbar.

Anwendung

Der Einsatzbereich sind die mittleren Querschnitte in Schaltschrank, Verteilung und Maschinenverdrahtung: Zuleitungen zu Leistungsschaltern, Schützen und Klemmenblöcken, bei denen feindrähtige Leiter nicht blank aufgelegt werden dürfen. Isolieren Sie den Leiter exakt auf Hülsenlänge ab, damit weder blanker Draht heraussteht noch Isolierung mit in die Presszone gerät. Weil der Kragen fehlt, führt nichts die Einzeldrähte – die Litze muss sauber und ohne aufgespreizte Drähte eingeschoben werden. Passen Sie das Pressprofil auf den Querschnitt an; an der oberen Bereichsgrenze reicht die Handkraft einer einfachen Zange meist nicht mehr aus, dort arbeiten Sie besser mit Ratschenzange oder Akku-Presswerkzeug. Soll die Hülse in der Klemme sichtbar bleiben und der Querschnitt farblich zuzuordnen sein, ist die isolierte Ausführung die bessere Wahl.

Lieferumfang

Geliefert werden unisolierte Aderendhülsen im Karton. Querschnitt, Hülsenlänge und Stückzahl je Karton richten sich nach der gewählten Variante und stehen in den Varianten-Details.

• Bauform = Standard
• Nennquerschnitt = 4 mm²
• Hülsenlänge = 12 mm
• Gesamtlänge = 12 mm
• Isoliert = nein
• Werkstoff der Isolation = sonstige
• Halogenfrei = ja
• Farbe = Copper
• Werkstoff = Kupfer
• Oberflächenschutz = verzinnt
• Für kurzschlussfeste Leitungen = nein
• Mit Kennzeichnungsfahne = nein
• Bandware = nein
• AWG-Größe = 12
