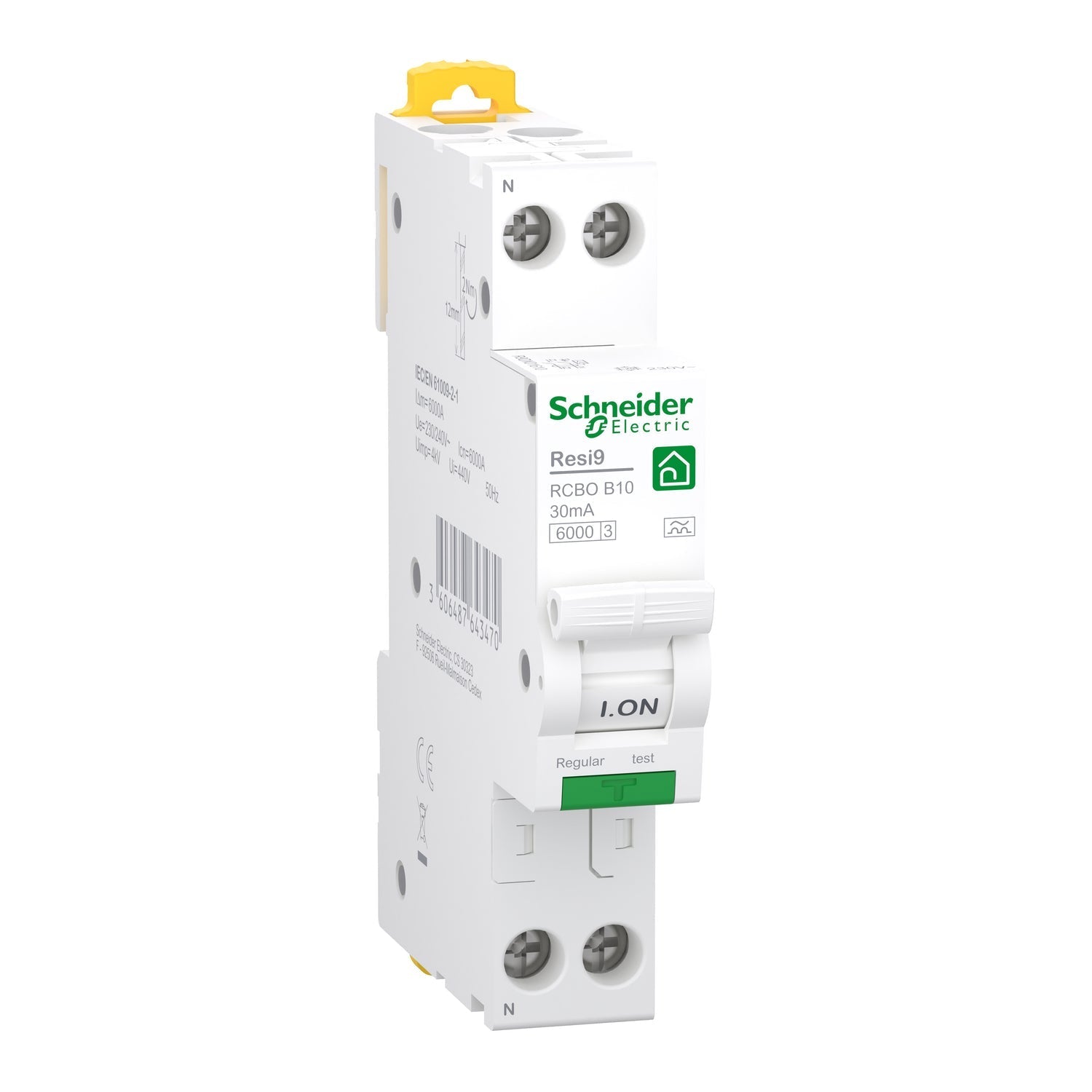

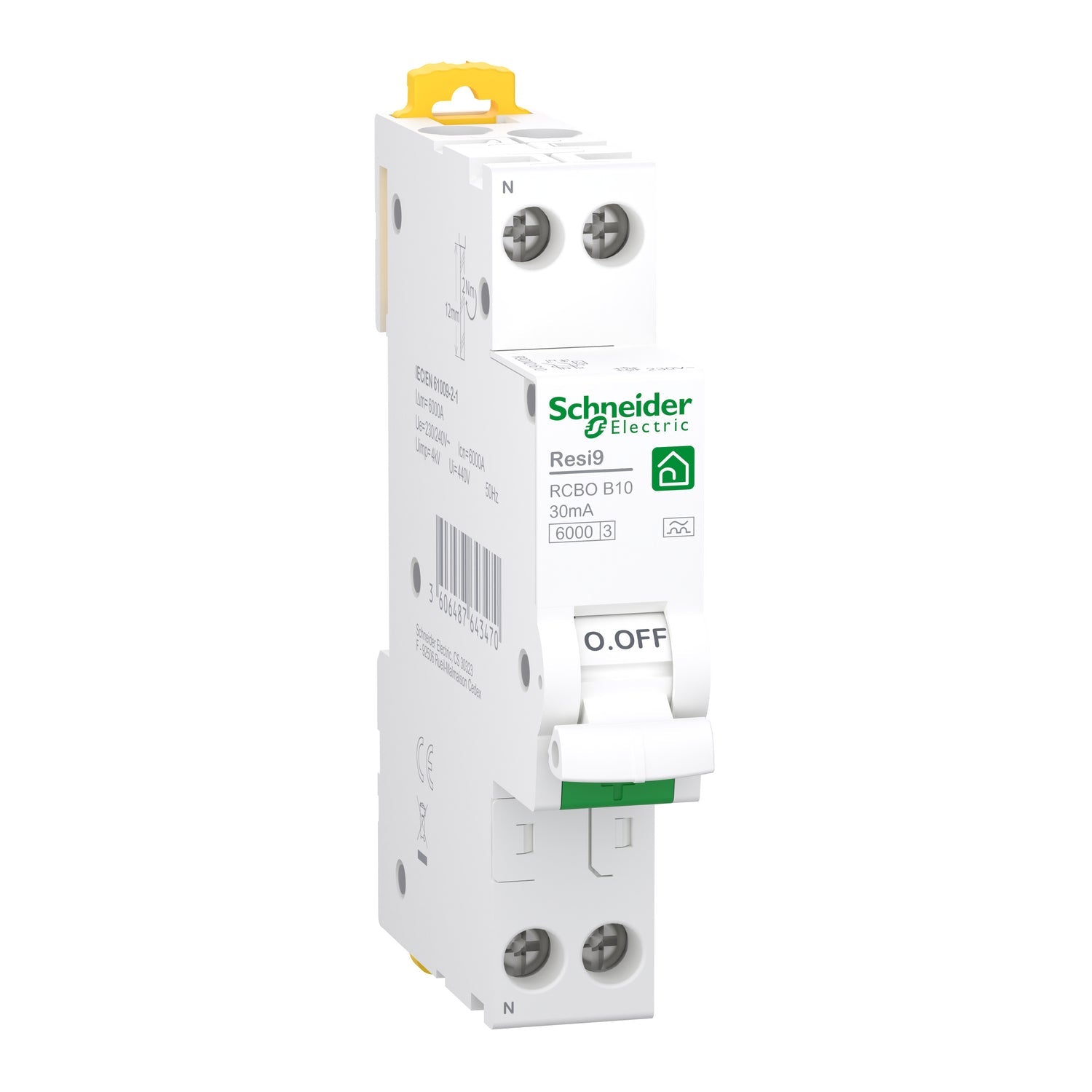

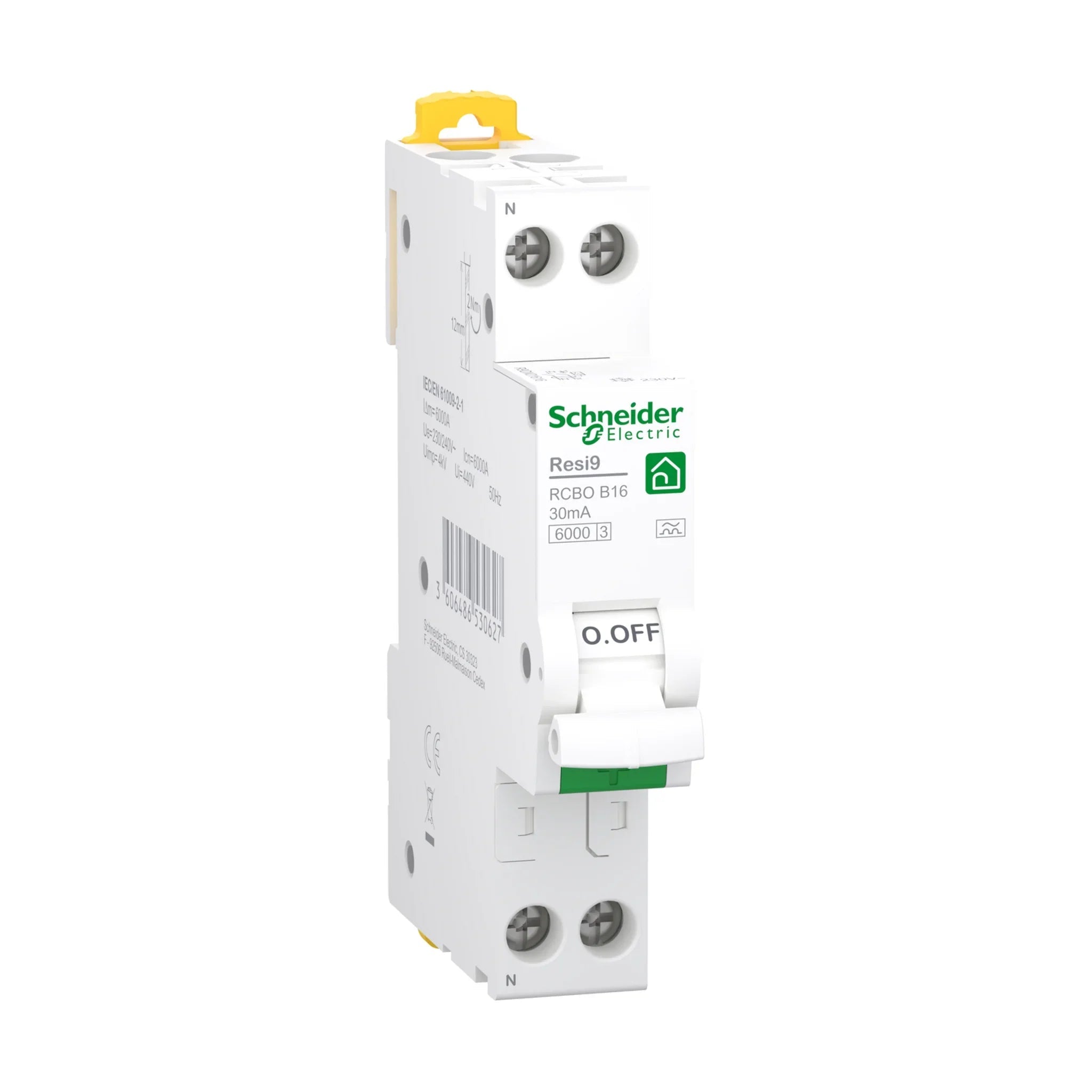

FI/LS-Schalter Resi9 XE 1P+N Typ A 6 kA

Optimaler Fehlerstromschutz für Personen und Anlagen mit unserem neuen kompakten Resi9 Typ A FI-LS 1P+N 10A von Schneider Electric. Eingesetzt wird dieser kompakte FILS 1TE (18mm) bei einer Netzfrequenz von 50Hz und einer Betriebsspannung von 230V AC. B, mit einem Kurzschlussvermögen von 6kA bei 230V AC nach EN/IEC 61009-2-1 Standard. Nennfehlerstrom 30 mA, Typ A, Löst bei AC-Fehlerströmen aus und geht nicht in die Sättigung bis 6mA DC-Fehlerströme. Einsetzbar bei einer Betriebstemperatur von -25°C bis 60°C. Mechanische rote Anzeige bei Fehlerauslösung des LS-Schalters und seperaten mechanische rote Anzeige bei Fehlerstromauslösung des FI-Schutzschalters an der Frontseite des Gerätes. Die Prüftaste ist mit einem T markiert. Beim drücken dieser Taste kann die Funktionalität des Schutzgerätes getestet werden. Die Resi9 FILS Serie bietet den bestmöglichen Schutz im Wohnbau.

• Polzahl (gesamt) = 2
• Anzahl der abgesicherten Pole = 1
• Bemessungsspannung = 230 V
• Bemessungsisolationsspannung Ui = 440 V
• Bemessungsstoßspannungsfestigkeit Uimp = 4 kV
• Bemessungsstrom = 10 A
• Bemessungsfehlerstrom = 0,03 A
• Fehlerstrom-Typ = A
• Energiebegrenzungsklasse = 3
• Verlustleistung = 2,34 W
• Bemessungsabschaltvermögen nach EN 61009 = 6 kA
• Bemessungsschaltvermögen Icn nach EN 61009-1 = 6 kA
• Abschaltcharakteristik = unverzögert
• Stoßstromfestigkeit = 0,25 kA
• Spannungsart = AC
• Frequenz = 50 Hz
• Auslösecharakteristik = B
• Mitschaltender Neutralleiter = nein
• Mit Verriegelungsvorrichtung = ja
• Überspannungskategorie = 3
• Verschmutzungsgrad = 2
• Umgebungstemperatur während des Betriebs = -25..60 °C
• Breite in Teilungseinheiten = 1
• Einbautiefe = 44 mm
• Fehlauslöseschutz = nein
• Schutzart (IP) = IP20
• Anschließbarer Leiterquerschnitt eindrähtig = 1..16 mm²
• Anschließbarer Leiterquerschnitt mehrdrähtig = 1..10 mm²
