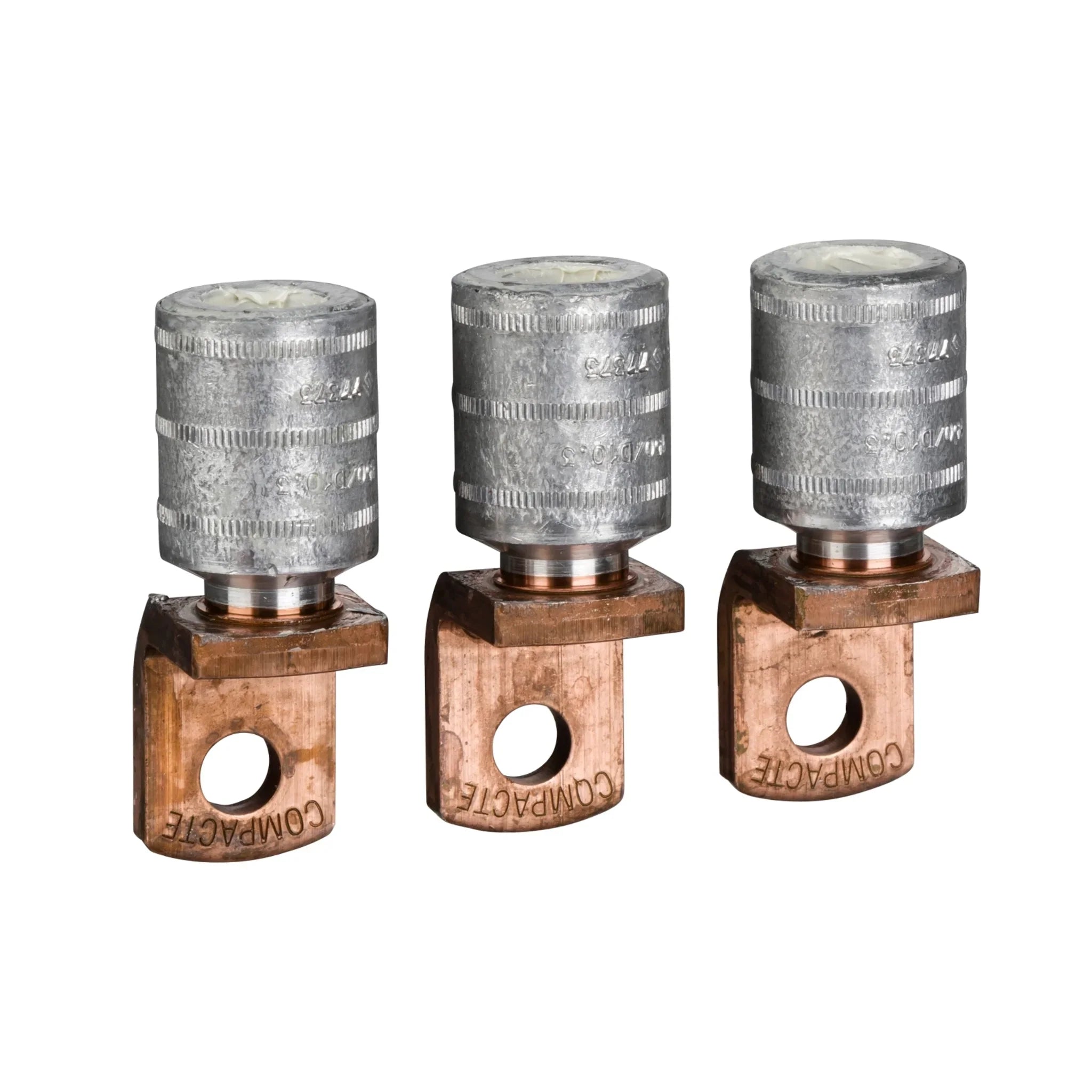

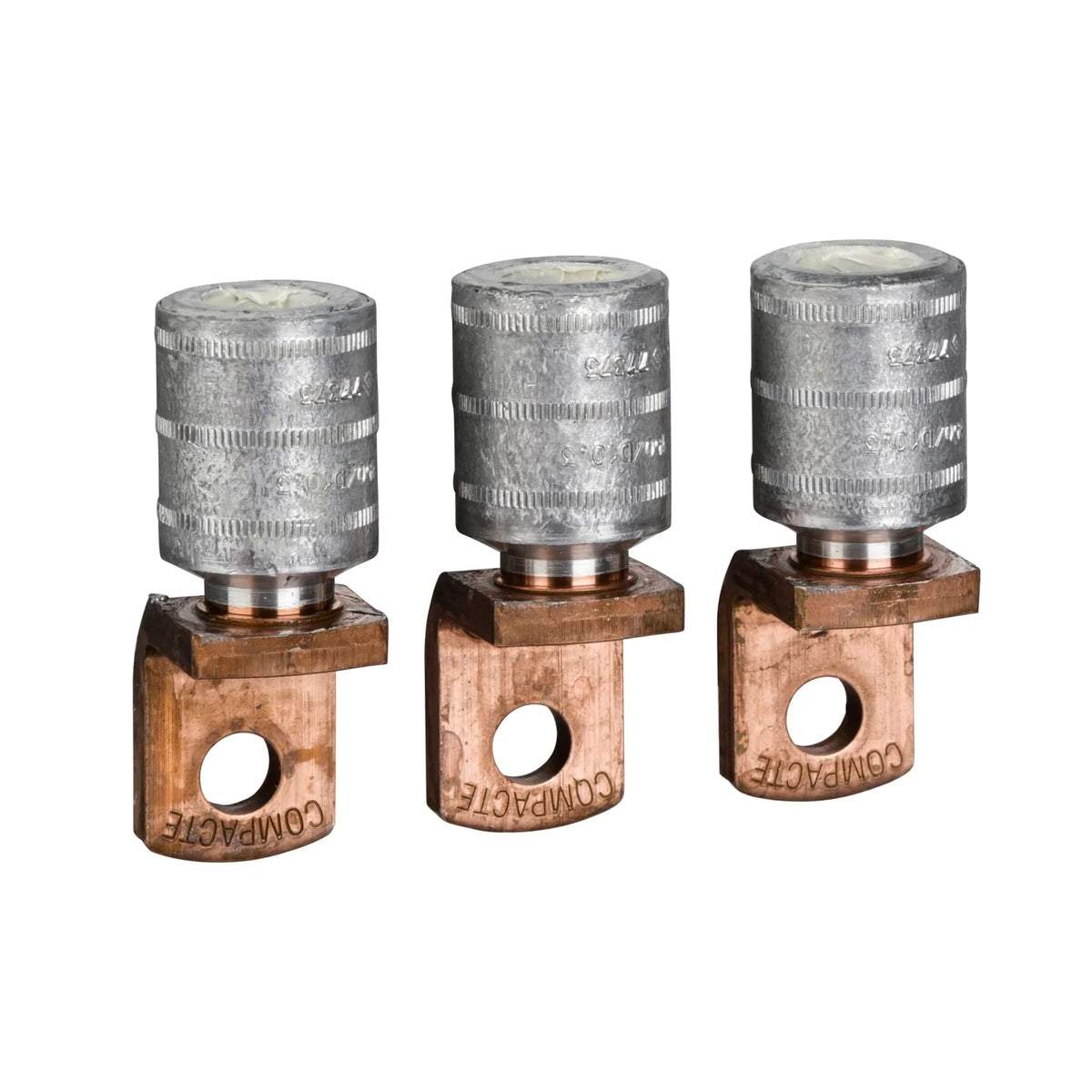

Presskabelschuh Aluminium mit Phasentrennern, M8, 150–185 mm²

Wer Aluminiumkabel direkt auf einen Kompaktleistungsschalter auflegt, braucht einen Kabelschuh, der zum Anschlussbild des Geräts passt und die Phasen zueinander isoliert. Dieser Crimp-Kabelschuh aus Aluminium ist genau dafür ausgelegt und wird zusammen mit flexiblen Phasentrennern zur Isolationsverstärkung geliefert.

Nutzen

• Werkstoff Aluminium, abgestimmt auf Aluminiumleiter – kein Werkstoffsprung an der Presszone.
• Flexible Phasentrenner im Lieferumfang verstärken die Isolation zwischen den Polen.
• Bohrung für M8-Bolzen mit einer Befestigungsöffnung, passend zum Anschlussbild der Schalter.
• Rundes Presssrohr in kurzer Hülsenform für rund- und sektorförmige Aluminiumleiter.
• Abmessungen nach DIN, dadurch eindeutige Zuordnung von Pressform und Presspunkten.

Anwendung

Der Kabelschuh ist als Zubehör für Kompaktleistungsschalter und Lasttrennschalter der Baureihen ComPact NSX, EasyPact CVS und FuPact INFB in den Baugrößen 100 bis 250 vorgesehen und wird als Satz für die Pole eines Schalters geliefert. Bürsten Sie den Aluminiumleiter unmittelbar vor dem Einführen auf, damit die Oxidschicht aufbricht, und verpressen Sie ohne Verzögerung. Verwendet wird ein hydraulisches Presswerkzeug mit der zum Querschnitt gehörenden Pressform. Prüfen Sie vor der Auswahl Querschnitt, Leiteraufbau und Polzahl gemeinsam, denn die Satzgröße unterscheidet sich zwischen drei- und vierpoligen Geräten. Für Kupferleiter ist dieser Kabelschuh nicht bestimmt – dort gehören Cu-Press- oder Rohrkabelschuhe an die Klemmstelle.

Lieferumfang

Geliefert wird ein Satz Crimp-Kabelschuhe mit flexiblen Phasentrennern im Karton. Querschnitt und Satzgröße richten sich nach der gewählten Variante und stehen in den Varianten-Details.

• Querschnittsform = rund
• Schmale Flanschausführung = nein
• Nennquerschnitt Aluminium, RM/SM = 150 mm²
• Nennquerschnitt Aluminium, SE = 150 mm²
• Min. AWG-Größe = 300 kcmil
• Max. AWG-Größe = 300 kcmil
• Anschlussgewindemaß (metrisch) = 8
• Werkstoff = Aluminium
• Geeignet für Al/St-Seile = nein
• St-Nennquerschnitt = 150 mm²
• Längsdicht = nein
• Anzahl der Befestigungslöcher = 1
• Hülsenform = kurz
• Farbe = grau
• Entspricht DIN = ja
