Welcher Kabelquerschnitt für 16 A Absicherung?

Für eine Standard-Absicherung mit B16 (16 A) reicht in den meisten Fällen ein Querschnitt von 2,5 mm² aus, sofern das Kabel im Installationsrohr (Verlegeart B2) liegt und die Leitung nicht länger als ca. 25–30 m ist. Längere Strecken oder ungünstigere Verlegearten erfordern 4 mm² oder mehr — entscheidend ist der Spannungsfall, der nach DIN VDE 0100-520 bei Endstromkreisen 3 % nicht überschreiten soll.

Wie wird der Kabelquerschnitt berechnet?

Der Querschnitt wird aus zwei Bedingungen abgeleitet: der Strombelastbarkeit nach DIN VDE 0298-4 und dem zulässigen Spannungsfall nach DIN VDE 0100-520. Formel für den Mindestquerschnitt bezogen auf den Spannungsfall: A = (2 · L · I · ρ) / ΔU bei Wechselstrom bzw. A = (√3 · L · I · ρ) / ΔU bei Drehstrom. Dabei ist L die einfache Leitungslänge in Meter, I die Stromstärke in Ampere, ρ der spezifische Widerstand (0,01724 Ω·mm²/m für Kupfer) und ΔU der maximal zulässige Spannungsfall in Volt.

Welcher Kabelquerschnitt für eine 11 kW Wallbox?

Für eine 11 kW Wallbox (16 A, 3-phasig) ist in der Regel NYM-J 5×2,5 mm² ausreichend, bei Leitungslängen über ca. 25 m sollte auf 5×4 mm² hochgegangen werden. Die Wallbox ist meldepflichtig beim Netzbetreiber. Wird die Leitung im Erdreich oder durch eine Außenwand geführt, ist NYY-J statt NYM-J zu verwenden. FI Typ B 30 mA ist Pflicht.

Welcher Kabelquerschnitt für eine 22 kW Wallbox?

Für 22 kW Wallboxen (32 A, 3-phasig) wird NYM-J 5×6 mm² verlegt, ab ca. 20 m Strecke 5×10 mm². Die Anlage ist genehmigungspflichtig. Bei Erdverlegung ist NYY-J vorgeschrieben. Abgesichert mit 3×C32, FI Typ B 30 mA.

Was bedeutet 3 % Spannungsfall?

3 % Spannungsfall heißt: Vom Hausanschluss bis zur Steckdose dürfen maximal 3 % der Nennspannung verloren gehen. Bei 230 V entspricht das 6,9 V Verlust, bei 400 V Drehstrom 12 V. DIN 18015-1 gibt diesen Wert für Steckdosenstromkreise vor; für Beleuchtung sind nur 1,5 % zulässig, weil Lampen empfindlicher auf Spannungseinbrüche reagieren. Der maximale Wert nach VDE 0100-520 beträgt 5 %, gilt aber nur in Ausnahmefällen.

Was ist der Unterschied zwischen NYM-J und NYY-J?

NYM-J ist das Standard-Mantelkabel für trockene Innenräume — Wohnraum, Keller, Dachboden. NYY-J ist ein Erdkabel mit PVC-Außenmantel, geeignet für Verlegung im Erdreich (mindestens 60 cm Tiefe in Sandbett) und für Feuchträume. Bei Wallboxen, Außensteckdosen und Gartenleitungen ist NYY-J Pflicht. Im trockenen Wohnraum wäre NYY-J überdimensioniert und unnötig teuer.

Welcher Querschnitt für einen Drehstrom-Herd?

Ein klassischer 400 V Drehstrom-Herd bis 11 kW wird mit NYM-J 5×2,5 mm² angeschlossen und mit 3×B16 abgesichert. 3 Außenleiter + Neutralleiter + Schutzleiter. Bei sehr langen Leitungswegen oder größeren Geräten gegebenenfalls 5×4 mm² wählen — der Querschnitt-Rechner prüft das automatisch.

Wie tief muss ein Erdkabel verlegt werden?

Im Hausgarten ist eine Verlegetiefe von mindestens 60 cm vorgeschrieben (Empfehlung der DIN VDE 0100-520 für nicht befahrene Flächen). Unter befahrbaren Flächen wie Einfahrten sind 80 cm erforderlich, im Forst- und Feldbereich 70 cm. Das Kabel kommt in ein Sandbett von ca. 10 cm Stärke, darüber ein gelbes Trassenwarnband ca. 30 cm über dem Kabel.

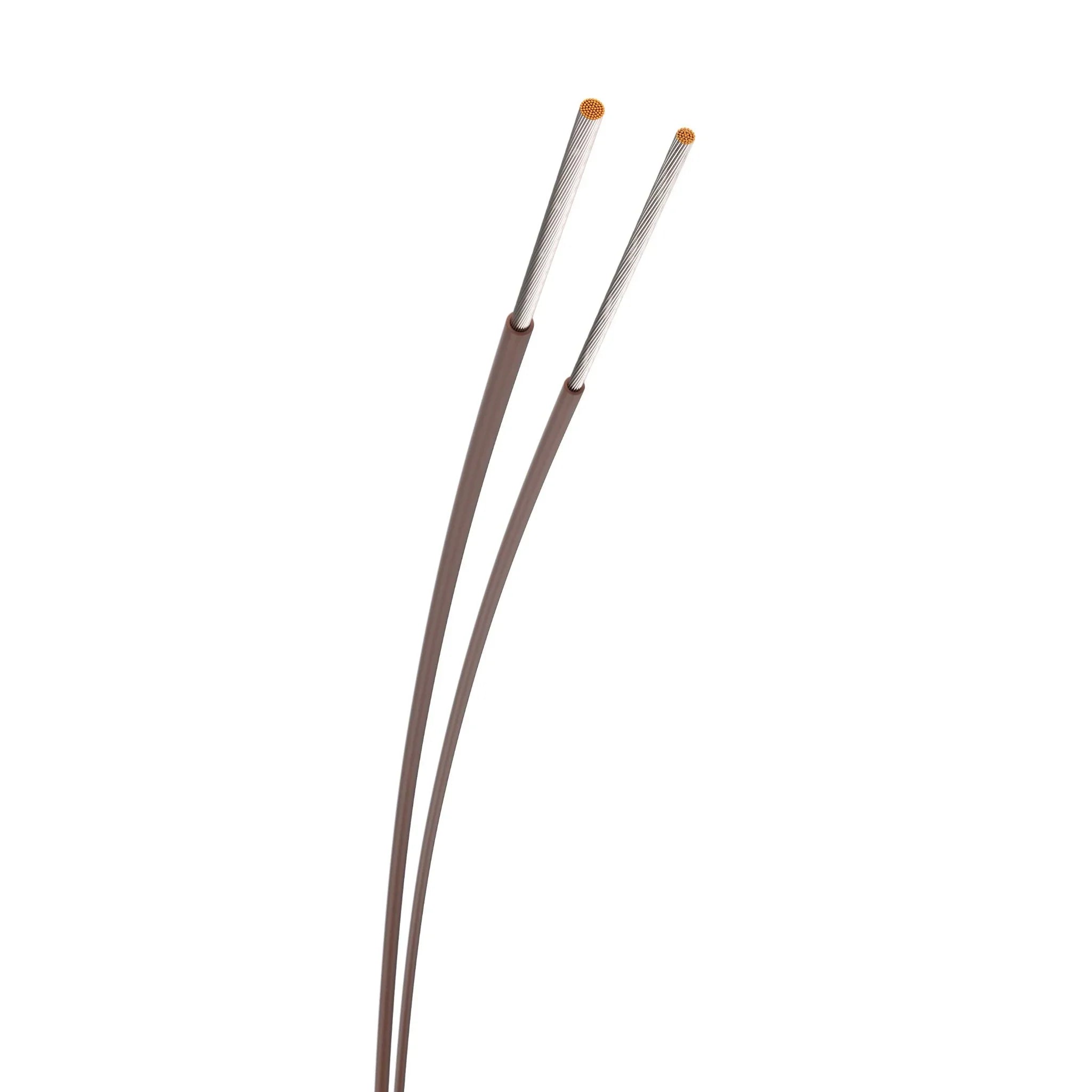

SIAF Silikon-Aderleitung bis 180 °C, Querschnitte 0,25 bis 300 mm²

Zahlung & Sicherheit

Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.

SIAF

Typ: Silikon-Aderleitung

Artikelnummer: SIAF 0,25 bl Ri.100

€29,94

€29,94 ~~€45,11~~

€0,30Meter

Steuer inbegriffen. Versand wird beim Bezahlvorgang berechnet.

24h bis Lagerware Versand
30 Tage Rückgabe
VSK Frei ab 300€

Vor. Lieferzeit: 02.11. – 06.11.

Kabelbeschreibung

Auf einen Blick

Die Einzelader für Hitzebereiche: Die SIAF wird dort eingesetzt, wo hohe Temperaturschwankungen herkömmliche PVC-isolierte Leitungen brüchig oder spröde machen – mit Isolation auf Silikon-Kautschukbasis für Betriebstemperaturen bis 180 °C.

Warum dieses Produkt

Bis 180 °C – maximale Betriebstemperatur weit über PVC-Niveau
Chemisch beständig – resistent gegen pflanzliche und tierische Fette, viele Öle und verdünnte Säuren sowie Zersetzung durch Alkohole, Weichmacher, Laugen und Salzlösungen
Klimafest – tropenfest und beständig gegen Sauerstoff und Ozon
Sicherheitsplus im Brandfall – bei Brand entsteht eine isolierende Schicht um die blanken Drähte
Enorme Auswahl – 0,25 bis 300 mm² in 14 Farben – 138 Varianten

Technische Daten

Merkmal	Spezifikation
Typ	SIAF
Isolierung	Silikon-Kautschuk
Max. Betriebstemperatur	180 °C
Beständigkeit	Fette, viele Öle, verdünnte Säuren, Alkohole, Weichmacher, Laugen, Salzlösungen; tropenfest, sauerstoff- und ozonbeständig
Querschnitte	0,25 mm², 0,5 mm², 0,75 mm², 1 mm², 1,5 mm², 2,5 mm², 4 mm², 6 mm², 10 mm², 16 mm², 25 mm², 35 mm², 50 mm², 70 mm², 95 mm², 120 mm², 150 mm², 185 mm², 240 mm², 300 mm²
Farben	blau, braun, rot, schwarz, weiß, gelb, gg, grau, grün, rosa, rot/braun, vio, grün/gelb, orange
Gebinde (VPE)	Ring 100 m, Spule 2000 m, Spule 500 m, Spule 1000 m, Trommel 500 m, Trommel 1000 m, Ring 50 m

Angaben gemäß Typkennzeichnung und den hinterlegten Artikeldaten. Herstellerspezifische Detailwerte (z. B. Außendurchmesser, Gewicht) ergänzen wir nach Vorliegen des Datenblatts.

Für wen ist dieses Produkt gemacht

Anlagen- und Gerätebauer in Hitzebereichen: Wärmegeräte, Leuchten, Industrieöfen und überall dort, wo PVC-Isolierungen verspröden würden.

Lieferumfang & Verpackung

Als Ring 50/100 m, Spule oder Trommel bis 2000 m je Variantenauswahl.

Technische Kabeldaten

Leiternennquerschnitt = 0,25 mm²
Leiter-Klasse = Kl.5 = feindrähtig
Leiter-Material = Kupfer
Ader-Farbe = blau
Außendurchmesser ca. = 1,8 mm
Nennspannung U = 500 V
Nennspannung U0 = 300 V
Raucharm nach EN IEC 61034-2 = ja
