Welcher Kabelquerschnitt für 16 A Absicherung?

Für eine Standard-Absicherung mit B16 (16 A) reicht in den meisten Fällen ein Querschnitt von 2,5 mm² aus, sofern das Kabel im Installationsrohr (Verlegeart B2) liegt und die Leitung nicht länger als ca. 25–30 m ist. Längere Strecken oder ungünstigere Verlegearten erfordern 4 mm² oder mehr — entscheidend ist der Spannungsfall, der nach DIN VDE 0100-520 bei Endstromkreisen 3 % nicht überschreiten soll.

Wie wird der Kabelquerschnitt berechnet?

Der Querschnitt wird aus zwei Bedingungen abgeleitet: der Strombelastbarkeit nach DIN VDE 0298-4 und dem zulässigen Spannungsfall nach DIN VDE 0100-520. Formel für den Mindestquerschnitt bezogen auf den Spannungsfall: A = (2 · L · I · ρ) / ΔU bei Wechselstrom bzw. A = (√3 · L · I · ρ) / ΔU bei Drehstrom. Dabei ist L die einfache Leitungslänge in Meter, I die Stromstärke in Ampere, ρ der spezifische Widerstand (0,01724 Ω·mm²/m für Kupfer) und ΔU der maximal zulässige Spannungsfall in Volt.

Welcher Kabelquerschnitt für eine 11 kW Wallbox?

Für eine 11 kW Wallbox (16 A, 3-phasig) ist in der Regel NYM-J 5×2,5 mm² ausreichend, bei Leitungslängen über ca. 25 m sollte auf 5×4 mm² hochgegangen werden. Die Wallbox ist meldepflichtig beim Netzbetreiber. Wird die Leitung im Erdreich oder durch eine Außenwand geführt, ist NYY-J statt NYM-J zu verwenden. FI Typ B 30 mA ist Pflicht.

Welcher Kabelquerschnitt für eine 22 kW Wallbox?

Für 22 kW Wallboxen (32 A, 3-phasig) wird NYM-J 5×6 mm² verlegt, ab ca. 20 m Strecke 5×10 mm². Die Anlage ist genehmigungspflichtig. Bei Erdverlegung ist NYY-J vorgeschrieben. Abgesichert mit 3×C32, FI Typ B 30 mA.

Was bedeutet 3 % Spannungsfall?

3 % Spannungsfall heißt: Vom Hausanschluss bis zur Steckdose dürfen maximal 3 % der Nennspannung verloren gehen. Bei 230 V entspricht das 6,9 V Verlust, bei 400 V Drehstrom 12 V. DIN 18015-1 gibt diesen Wert für Steckdosenstromkreise vor; für Beleuchtung sind nur 1,5 % zulässig, weil Lampen empfindlicher auf Spannungseinbrüche reagieren. Der maximale Wert nach VDE 0100-520 beträgt 5 %, gilt aber nur in Ausnahmefällen.

Was ist der Unterschied zwischen NYM-J und NYY-J?

NYM-J ist das Standard-Mantelkabel für trockene Innenräume — Wohnraum, Keller, Dachboden. NYY-J ist ein Erdkabel mit PVC-Außenmantel, geeignet für Verlegung im Erdreich (mindestens 60 cm Tiefe in Sandbett) und für Feuchträume. Bei Wallboxen, Außensteckdosen und Gartenleitungen ist NYY-J Pflicht. Im trockenen Wohnraum wäre NYY-J überdimensioniert und unnötig teuer.

Welcher Querschnitt für einen Drehstrom-Herd?

Ein klassischer 400 V Drehstrom-Herd bis 11 kW wird mit NYM-J 5×2,5 mm² angeschlossen und mit 3×B16 abgesichert. 3 Außenleiter + Neutralleiter + Schutzleiter. Bei sehr langen Leitungswegen oder größeren Geräten gegebenenfalls 5×4 mm² wählen — der Querschnitt-Rechner prüft das automatisch.

Wie tief muss ein Erdkabel verlegt werden?

Im Hausgarten ist eine Verlegetiefe von mindestens 60 cm vorgeschrieben (Empfehlung der DIN VDE 0100-520 für nicht befahrene Flächen). Unter befahrbaren Flächen wie Einfahrten sind 80 cm erforderlich, im Forst- und Feldbereich 70 cm. Das Kabel kommt in ein Sandbett von ca. 10 cm Stärke, darüber ein gelbes Trassenwarnband ca. 30 cm über dem Kabel.

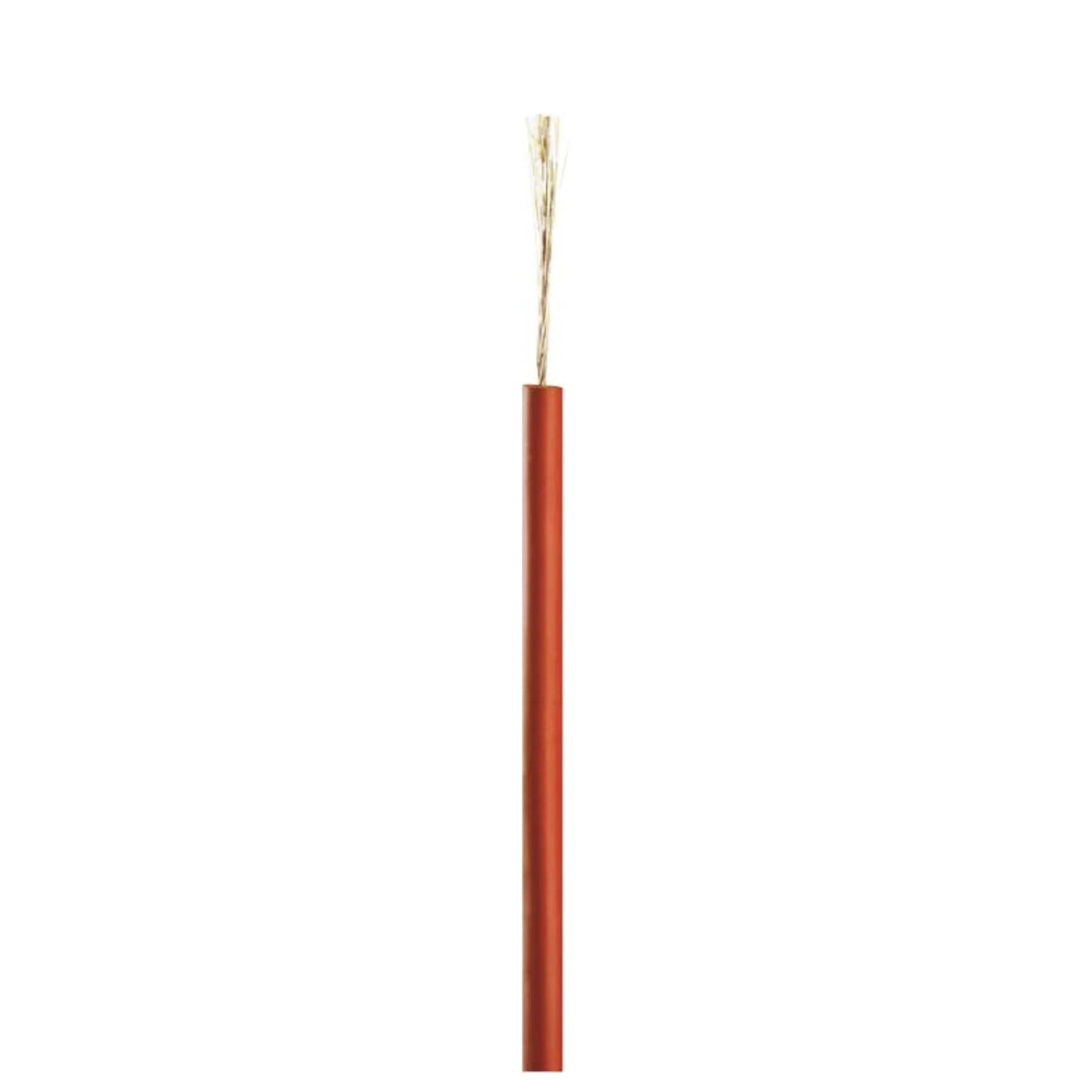

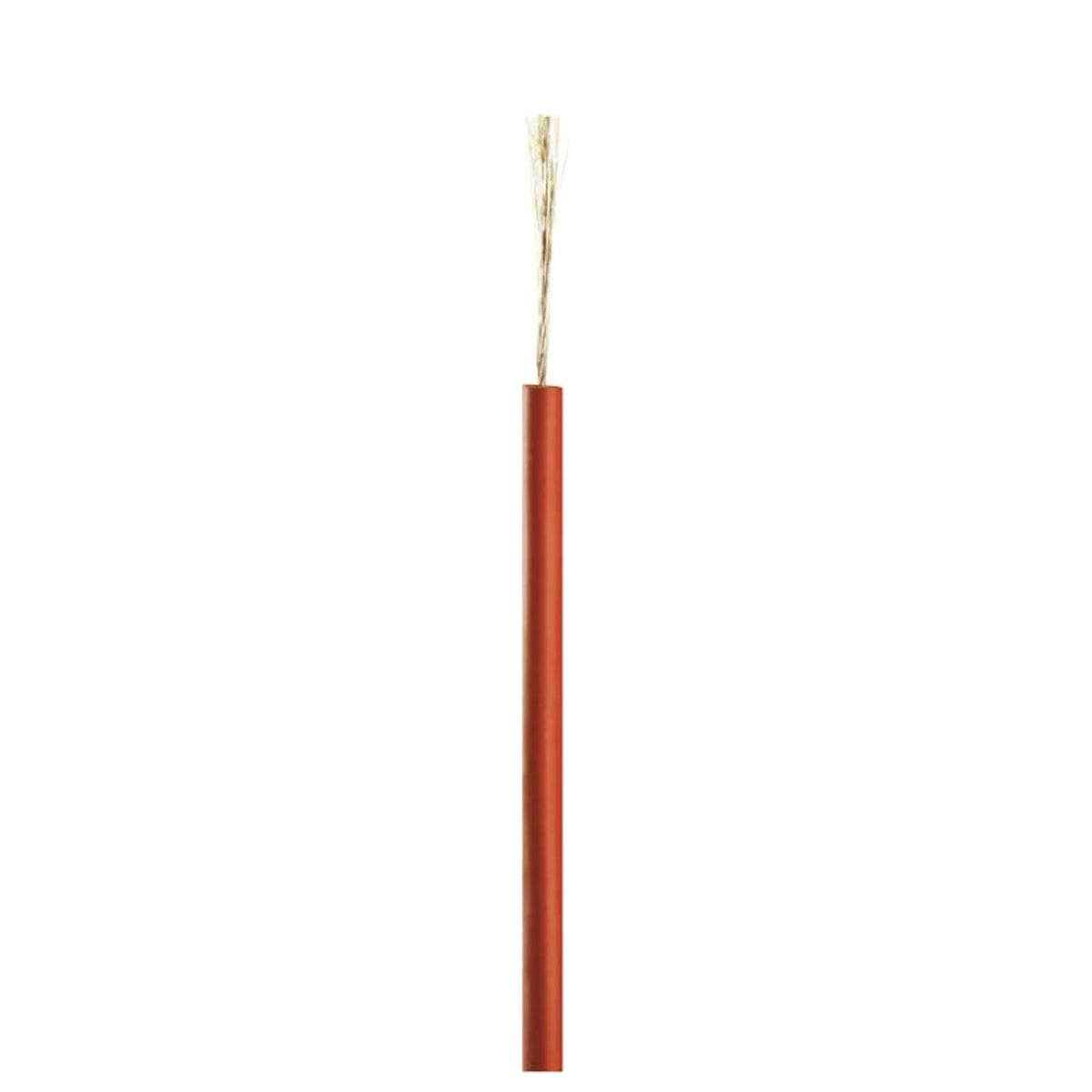

SiAF/Zü Silikon-Zündleitung 1,0 mm² für Hitzebereiche

Zahlung & Sicherheit

Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.

SiAF/Zü (Zündleitung)

Typ: Zündleitung

Artikelnummer: SiAF/Zü 1,0 rt/br Ri.100

€137,39

€137,39 ~~€229,74~~

€1,37Meter

Steuer inbegriffen. Versand wird beim Bezahlvorgang berechnet.

24h bis Lagerware Versand
30 Tage Rückgabe
VSK Frei ab 300€

Vor. Lieferzeit: 22.10. – 24.10.

Farbe: rot/braun

rot/braun schwarz

Kabelbeschreibung

Auf einen Blick

Die Zündleitung mit Silikon-Isolierung: Die SiAF/Zü ist die Zündleitungs-Ausführung der Silikon-Einzelader – für Einsatzorte, an denen hohe Temperaturschwankungen herkömmliche PVC-Isolierungen brüchig oder spröde machen.

Warum dieses Produkt

Bis 180 °C – Isolation auf Silikon-Kautschukbasis
Chemisch beständig – resistent gegen Fette, viele Öle und verdünnte Säuren sowie Zersetzung durch Alkohole, Weichmacher, Laugen und Salzlösungen
Klimafest – tropenfest und beständig gegen Sauerstoff und Ozon
Sicherheitsplus im Brandfall – bei Brand entsteht eine isolierende Schicht um die blanken Drähte

Technische Daten

Merkmal	Spezifikation
Typ	SiAF/Zü (Zündleitung)
Isolierung	Silikon-Kautschuk
Max. Betriebstemperatur	180 °C
Querschnitt	1,0 mm²
Farben	rot/braun, schwarz
Gebinde (VPE)	Ring 100 m

Angaben gemäß Typkennzeichnung und den hinterlegten Artikeldaten. Herstellerspezifische Detailwerte (z. B. Außendurchmesser, Gewicht) ergänzen wir nach Vorliegen des Datenblatts.

Für wen ist dieses Produkt gemacht

Werkstätten und Gerätebauer, die Zündleitungen in thermisch belasteten Umgebungen ersetzen oder konfektionieren.

Lieferumfang & Verpackung

Lieferung als Ring mit 100 m in Rot/Braun oder Schwarz.

Technische Kabeldaten

Leiternennquerschnitt = 1 mm²
Leiter-Klasse = Kl.5 = feindrähtig
Leiter-Material = Kupfer
Ader-Farbe = rot
Außendurchmesser ca. = 7 mm
Identifikations-/Codierfarbe Ader = braun
Nennspannung U = 500 V
Nennspannung U0 = 300 V
Raucharm nach EN IEC 61034-2 = ja

Rechtliches & Verantwortlicher

Dieser Artikel wird von verschiedenen Markenherstellern geliefert; der konkrete Hersteller kann nicht vorab bestimmt werden. Mögliche Hersteller:

Prysmian Kabel und Systeme GmbH
Alt-Moabit 91D, 10559 Berlin
Tel. +49 (0) 30 3675 40 · kontakt@prysmian.com

NKT GmbH & Co. KG
Düsseldorfer Straße 400 (im Chempark), 51061 Köln
Tel. +49 221 6760 · info@nkt.com

Norbert Kordes Kabel und Leitungen GmbH u. Co. KG
Bleichstraße 63, 37170 Uslar-Sohlingen
Tel. +49(0)5571.9205-0 · info@norbertkordes.de

Waskönig+Walter Kabel-Werk GmbH u. Co. KG
Ostermoorstraße 77, 26683 Saterland
Tel. +49 4498 88-0 · info@waskoenig.de

XBK-Kabel Xaver Bechold GmbH
Unterdorf 101, 78628 Rottweil
Tel. +49 741/254-0 · info@xbk-kabel.de
