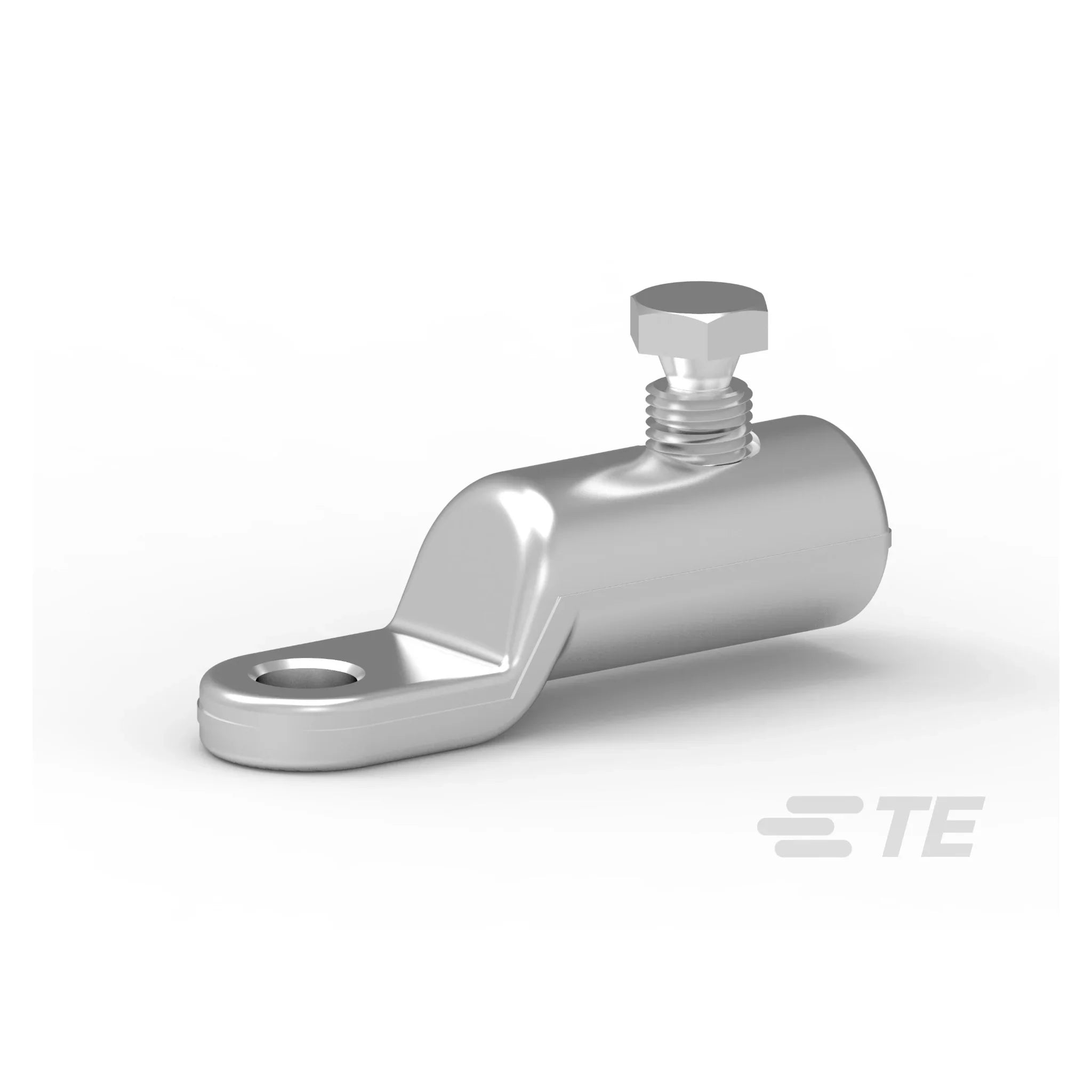

Schraubkabelschuh Al/Cu mit Abreißkopfschrauben, 35–400 mm²

Der Schraubkabelschuh mit Abreißkopfschrauben ersetzt das hydraulische Presswerkzeug: Die Schrauben werden angezogen, bis der Kopf bei definiertem Drehmoment abreißt – die Klemmkraft stimmt damit ohne Drehmomentschlüssel. Für Störungsbeseitigung, Umbauten und Baustellen ohne Werkzeugausstattung ist das oft der einzige praktikable Weg.

Nutzen

• Mehrfach-Abreißkopfschrauben sorgen für ein definiertes Anzugsmoment über die gesamte Klemmlänge.
• Für Aluminium- und Kupferleiter gleichermaßen geeignet – ein Kabelschuh für beide Leiterwerkstoffe.
• Verzinnte Oberfläche als Korrosionsschutz an der Anschlussfläche.
• Weite, überlappende Klemmbereiche je Größe – wenige Typen decken 35 bis 400 mm² ab.
• Für Kabel bis 30 kV einsetzbar, also auch im Mittelspannungsbereich.

Anwendung

Montiert wird ohne Presswerkzeug: Leiter absetzen, bis zum Anschlag einführen und die Schrauben gleichmäßig über die Länge anziehen, bis alle Köpfe abgerissen sind. Prüfen Sie vorher den Klemmbereich der gewählten Größe – die Bereiche überlappen sich, und derselbe Leiterquerschnitt kann je nach Leiterart (rund eindrähtig, rund mehrdrähtig, sektorförmig ein- oder mehrdrähtig) in eine andere Größe fallen. Aluminiumleiter werden unmittelbar vor der Montage von der Oxidschicht befreit. Das Bolzengewinde der Anschlusslasche steht mit M12 und M16 zur Wahl und richtet sich nach der Klemmstelle im Schaltfeld oder in der Muffe.

Lieferumfang

Geliefert im Karton oder Blister. Größe, Klemmbereich, Bolzengewinde und Stückzahl je Verpackungseinheit hängen von der gewählten Variante ab und stehen in den Varianten-Details.

• Nennquerschnitt Kupfer, RM = 35..150 mm²
• Nennquerschnitt Kupfer, RE = 35..150 mm²
• Nennquerschnitt Kupfer, SM = 50..150 mm²
• Nennquerschnitt Aluminium, RM = 35..150 mm²
• Nennquerschnitt Aluminium, RE = 35..150 mm²
• Nennquerschnitt Aluminium, SM = 50..150 mm²
• Nennquerschnitt Aluminium, SE = 50..120 mm²
• Anschlussgewindemaß (metrisch) = 12
• Leiter-Material = Aluminium/Kupfer
• Oberflächenschutz = verzinnt
• Mit Abreißkopf = ja
