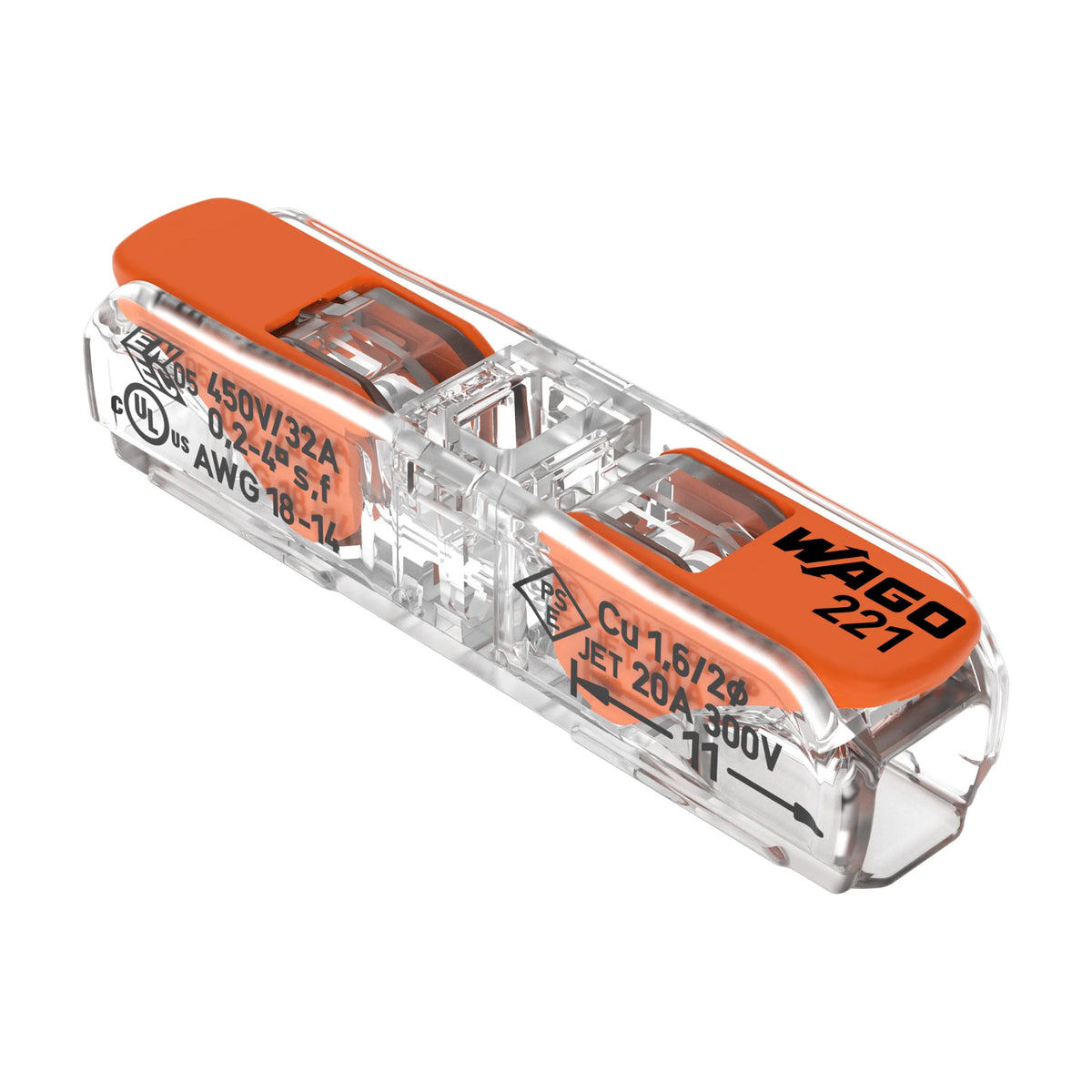

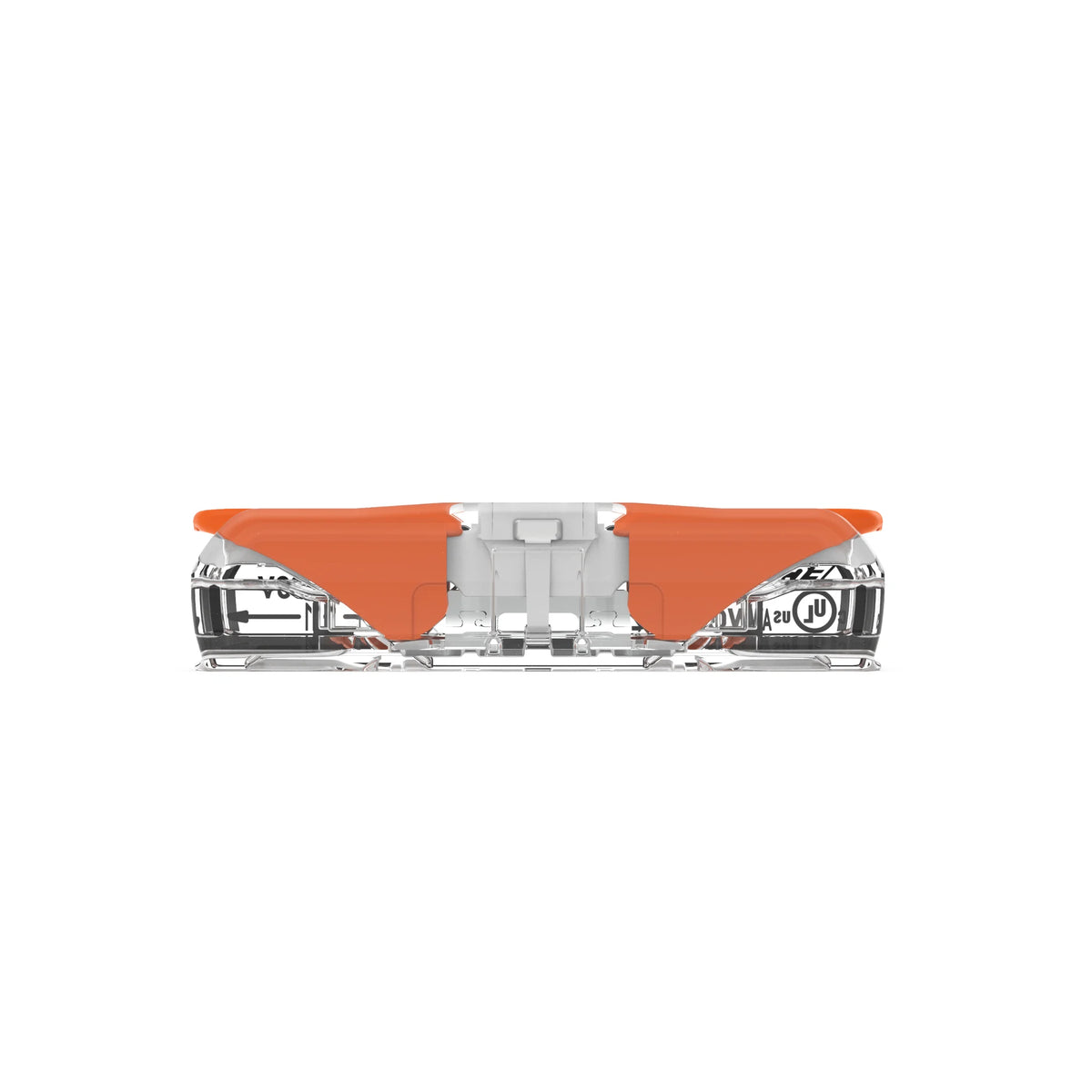

Durchgangsverbinder mit Hebel Serie 221, 0,2–4 mm², 450 V / 32 A

Durchgangsverbinder mit Hebeln für alle Leiterarten: Der WAGO-Durchgangsverbinder der Serie 221 verbindet zwei Leiter in einer Linie und dabei auch verschiedene Leiterarten miteinander – laut WAGO von der Sprechanlagenverdrahtung bis zum Anschluss eines Elektroherdes.

Warum dieses Produkt

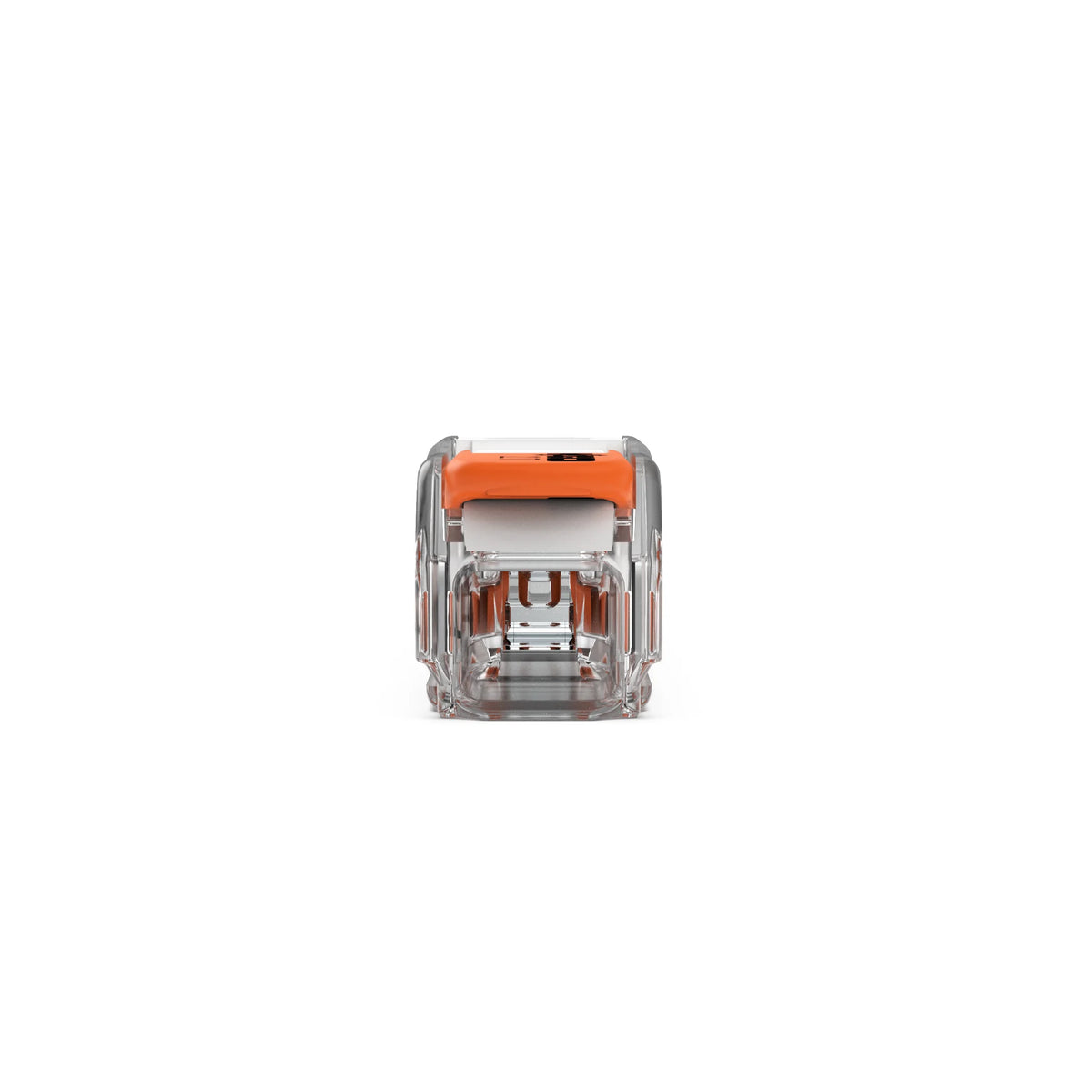

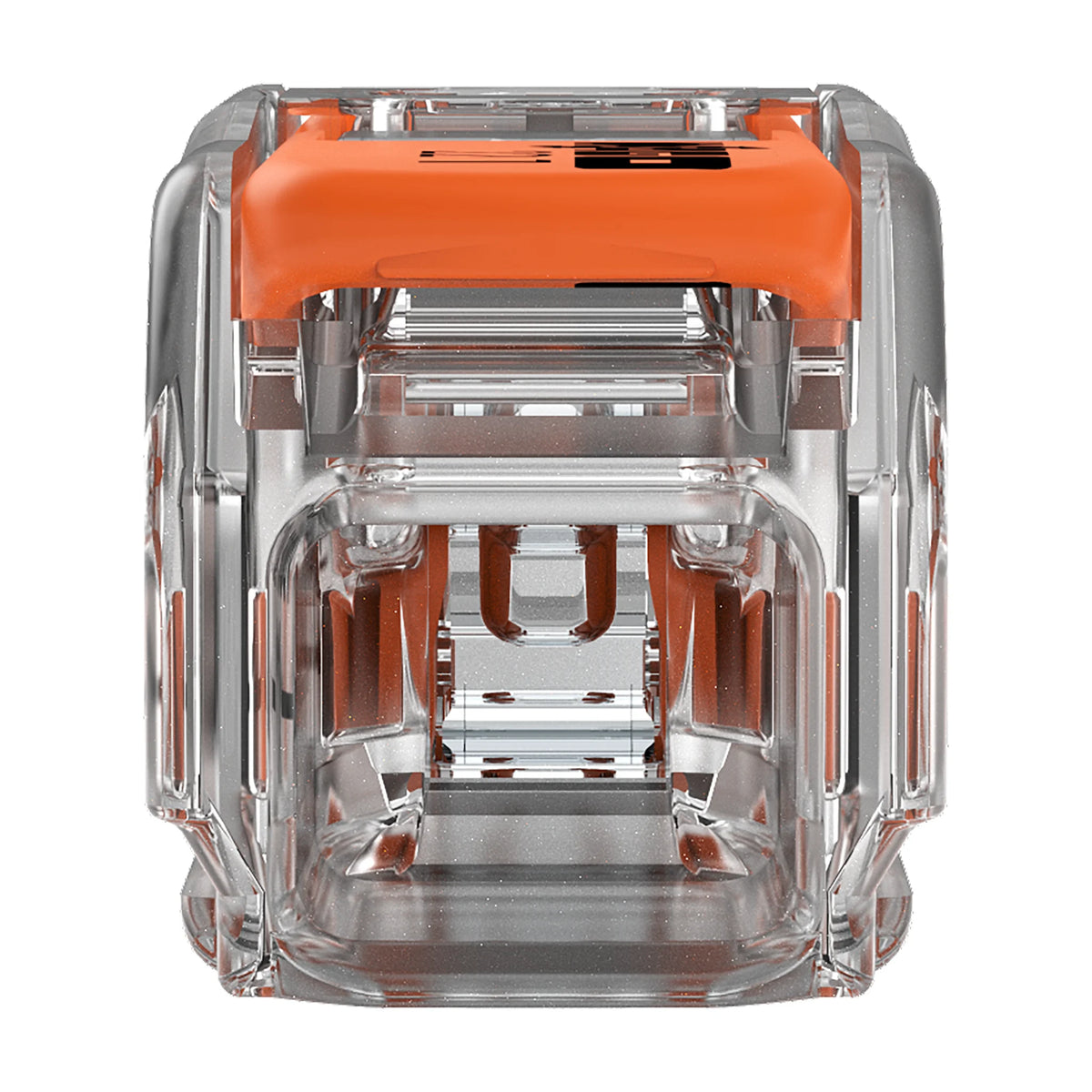

• Farbe Deckel / Hebel – transparent / orange, weiß / orange oder transparent / grün (Green Range) – das Gehäuse ist immer transparent.
• CAGE CLAMP – wartungsfreier Universalanschluss mit Käfigzugfeder für ein-, mehr- und feindrähtige Leiter; eine Vorbehandlung, z. B. das Aufcrimpen von Aderendhülsen, ist nicht erforderlich.
• 0,2–4 mm² je nach Leiterart – ein- und mehrdrähtig 0,2–4 mm², feindrähtig mit Aderendhülse 0,34–2,5 mm².
• 450 V / 32 A – Bemessungswerte – damit auch für leistungsstarke Verbraucher.

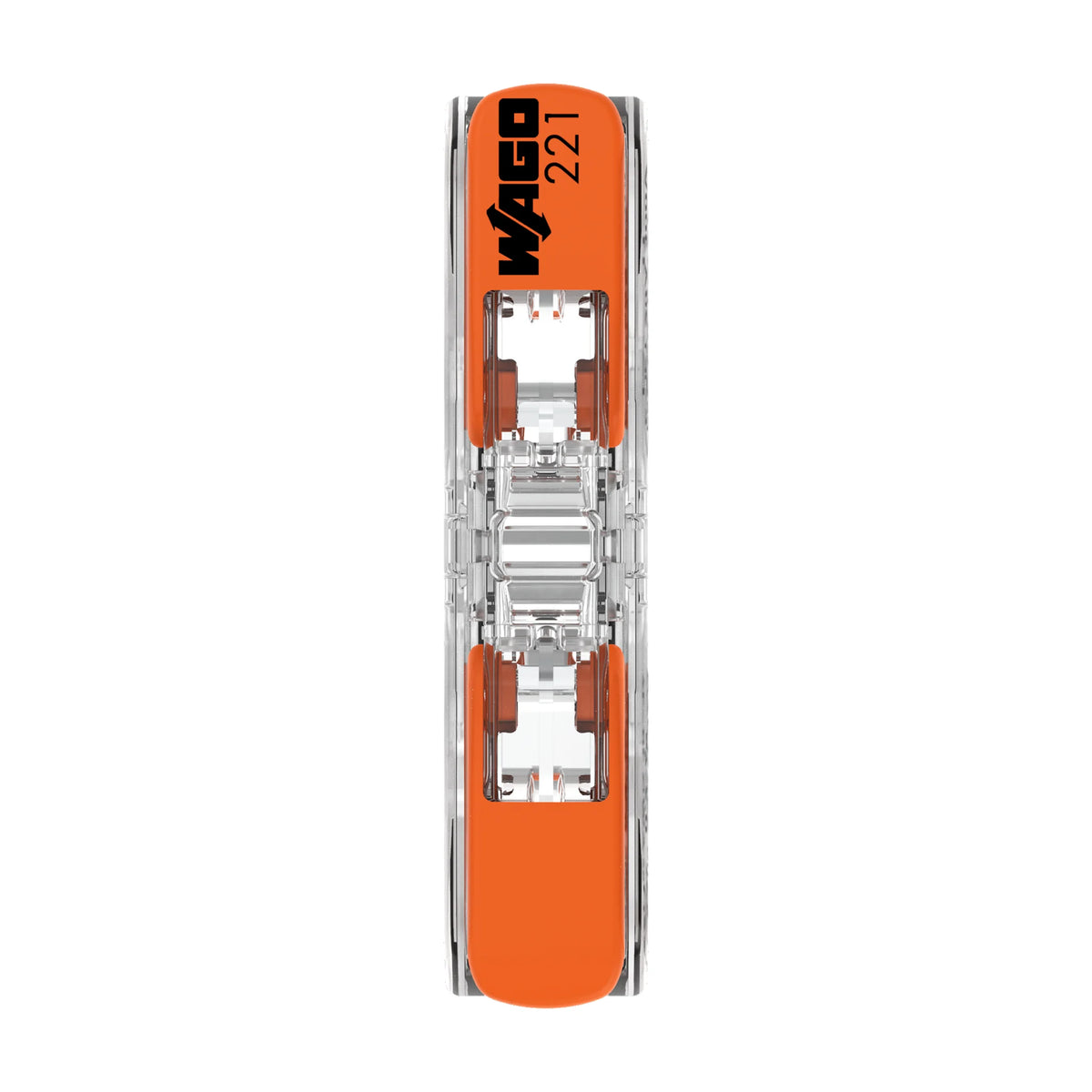

• Flache Hebel – fügen sich in den Grundkörper ein und sind geschlossen ohne störende Kanten; die breiten Hebelglieder lassen sich ohne Werkzeug betätigen.
• Sichtkontrolle – das transparente Gehäuse erlaubt die sofortige Sichtkontrolle, ob ein-, mehr- oder feindrähtige Leiter normgerecht kontaktiert sind.

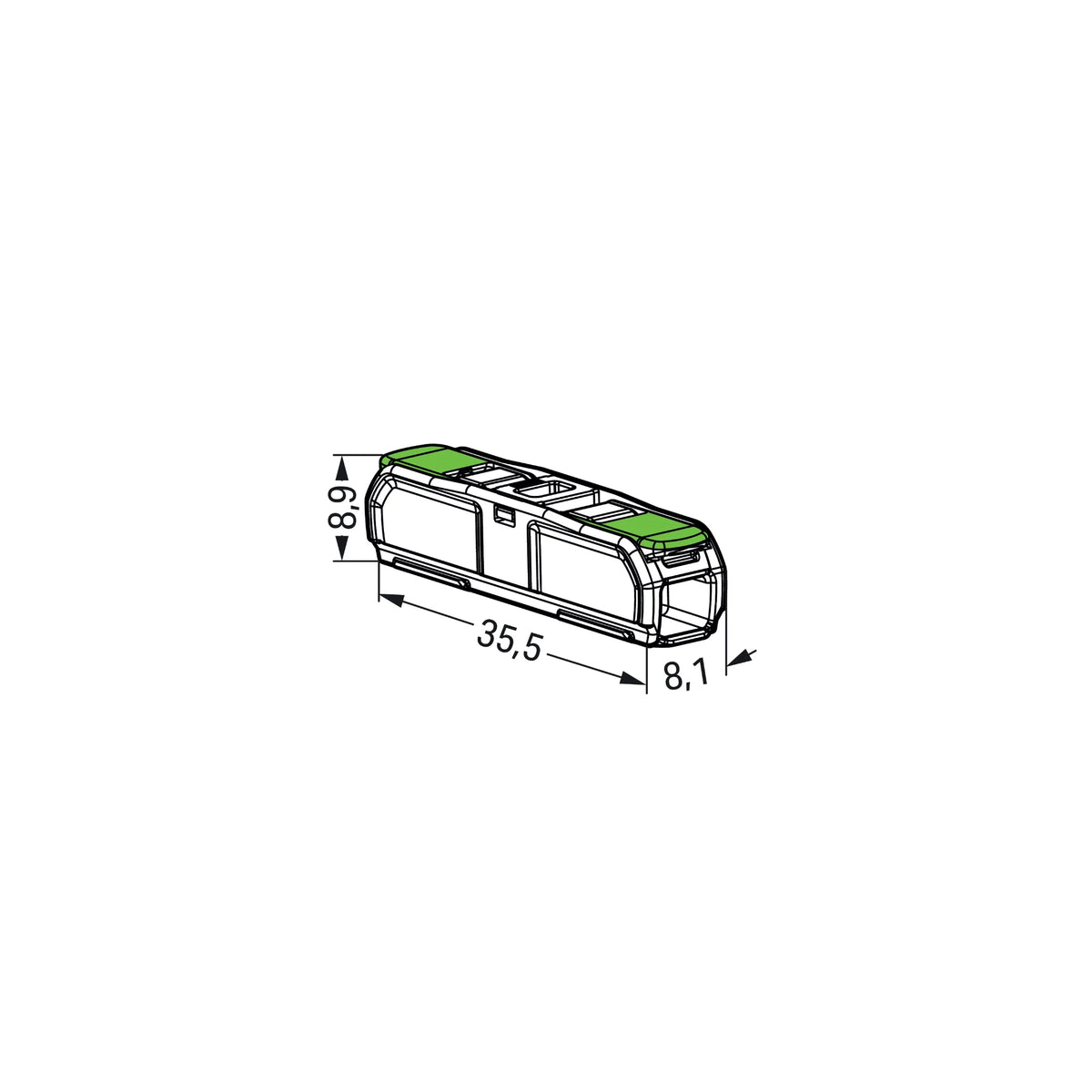

• Kompakt: 8,1 × 8,9 × 35,5 mm, T85 – Abmessungen B × H × T, Umgebungstemperatur max. 85 °C.

Einsatzbereiche

Leiter 11 mm abisolieren, Hebel öffnen, Leiter bis zum Anschlag einführen und Hebel schließen – der Leiter lässt sich wieder lösen. Typisch in Abzweig- und Gerätedosen, wenn eine Ader verlängert oder ein eindrähtiger mit einem feindrähtigen Leiter verbunden werden soll. Zum Befestigen gibt es die WAGO 221 Befestigungsadapter für Durchgangsverbinder (1- bis 5-fach). Für ein- und mehrdrähtige Leiter gibt es den schmaleren Durchgangsverbinder zum Stecken der Serie 2773.

Varianten im Überblick

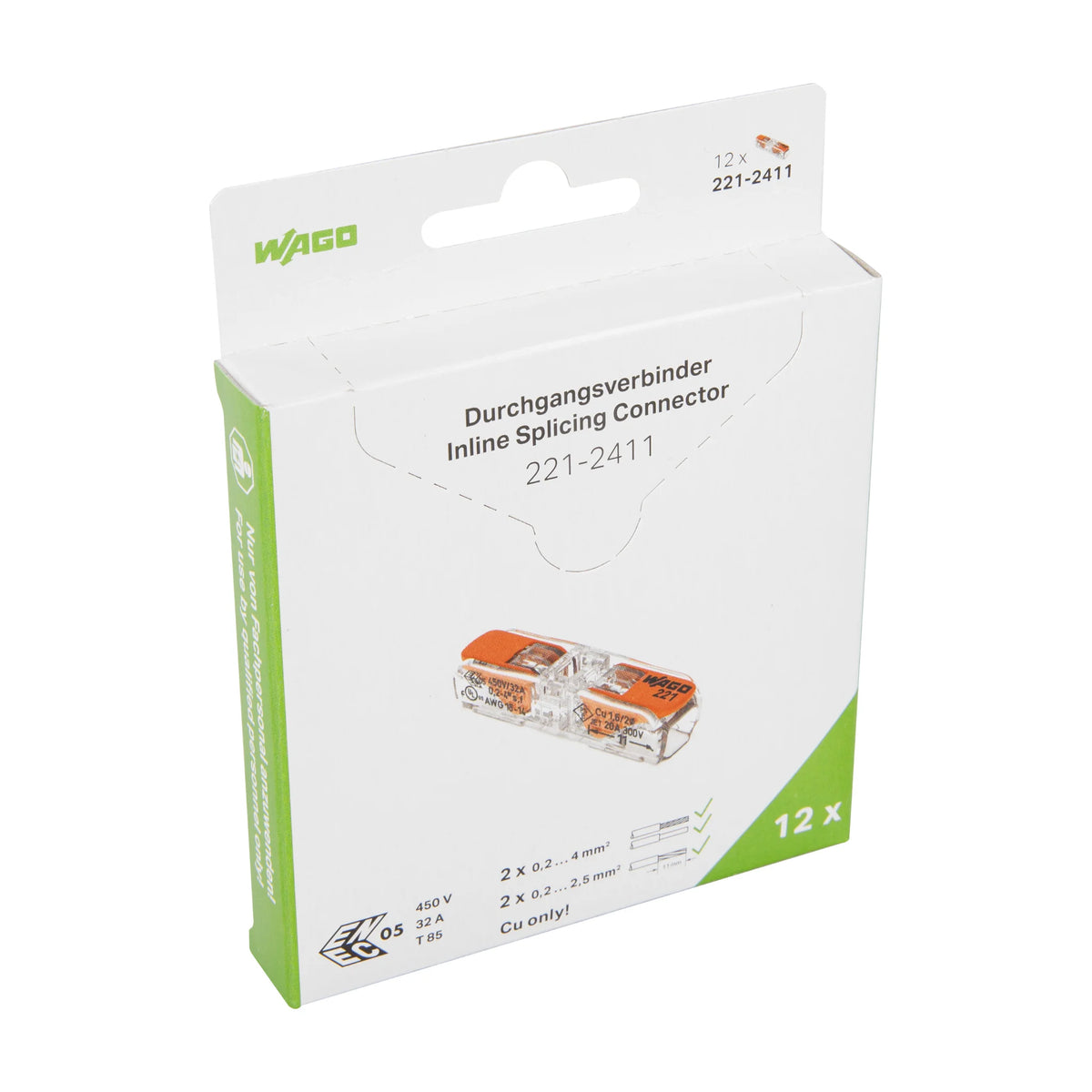

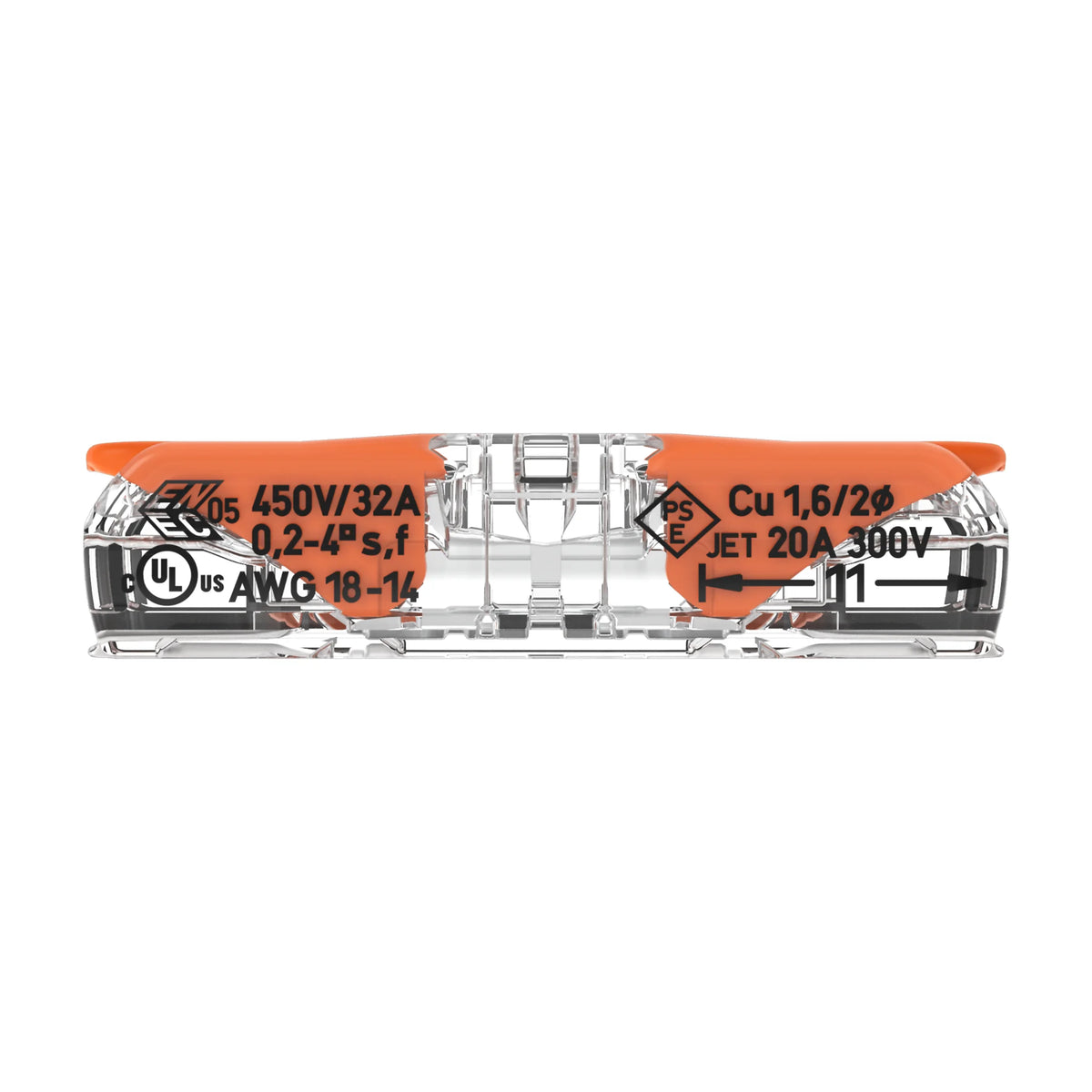

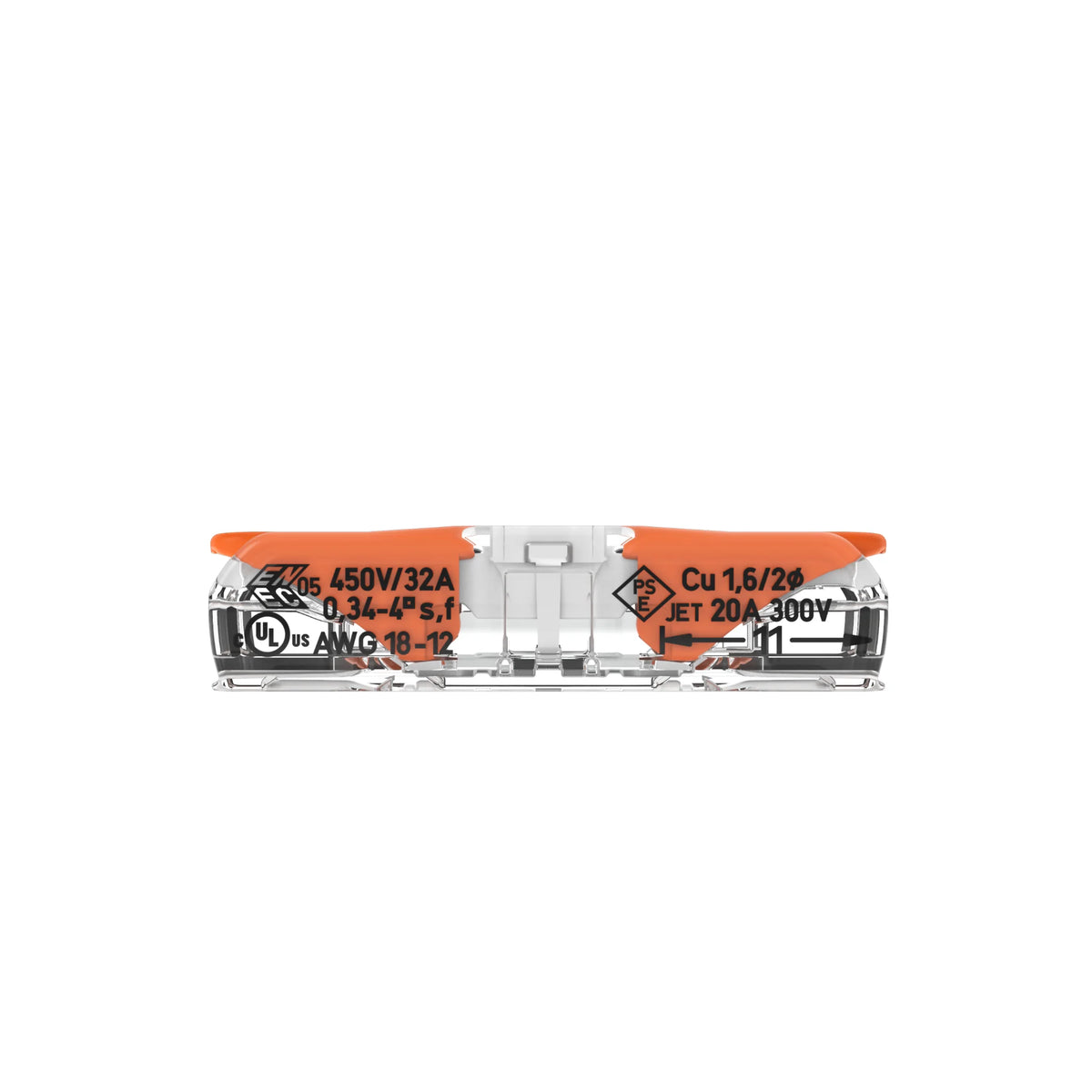

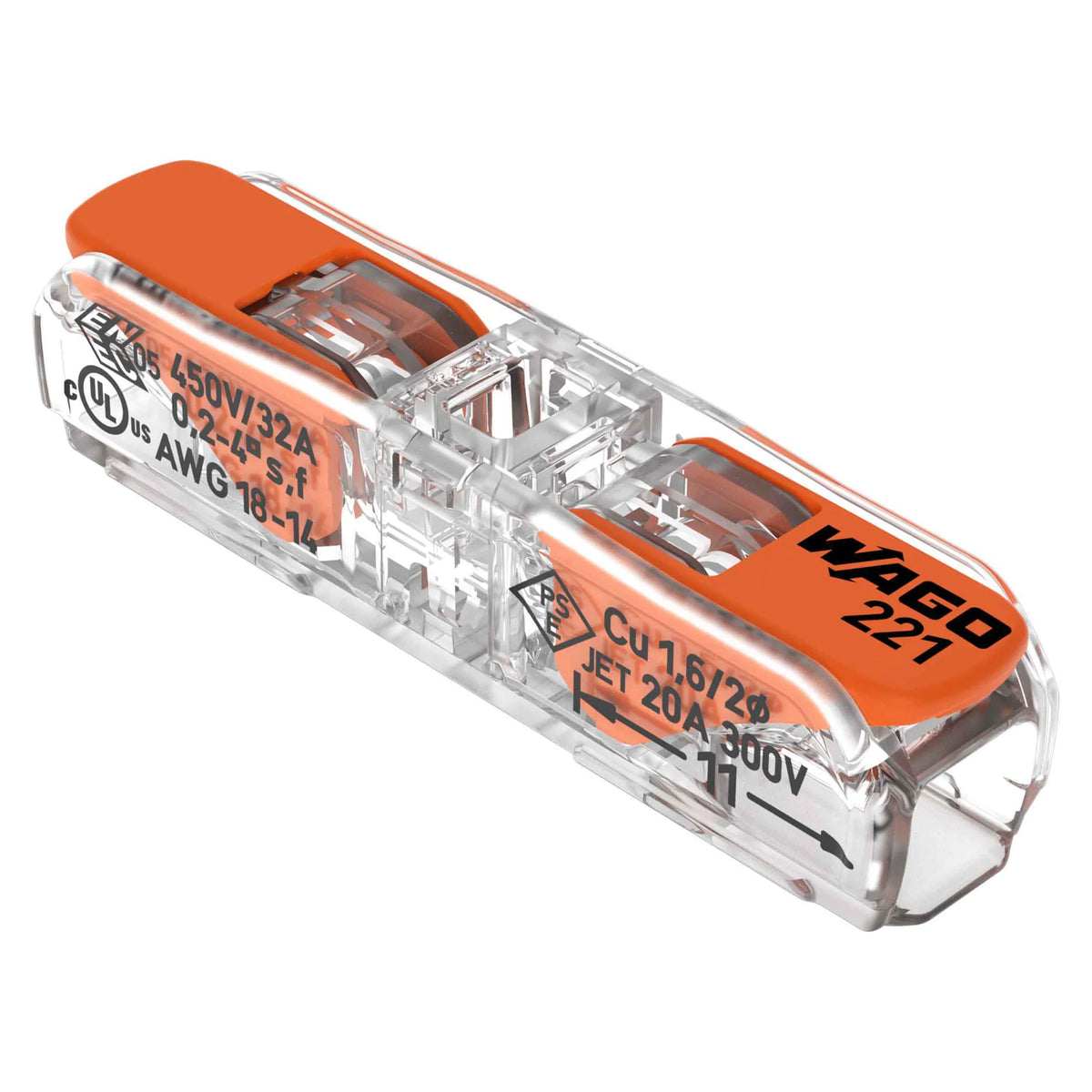

• transparent / orange (221-2411, 221-2411/995-012) – Standardausführung, Deckel transparent, Hebel orange; zwei Packungsgrößen.

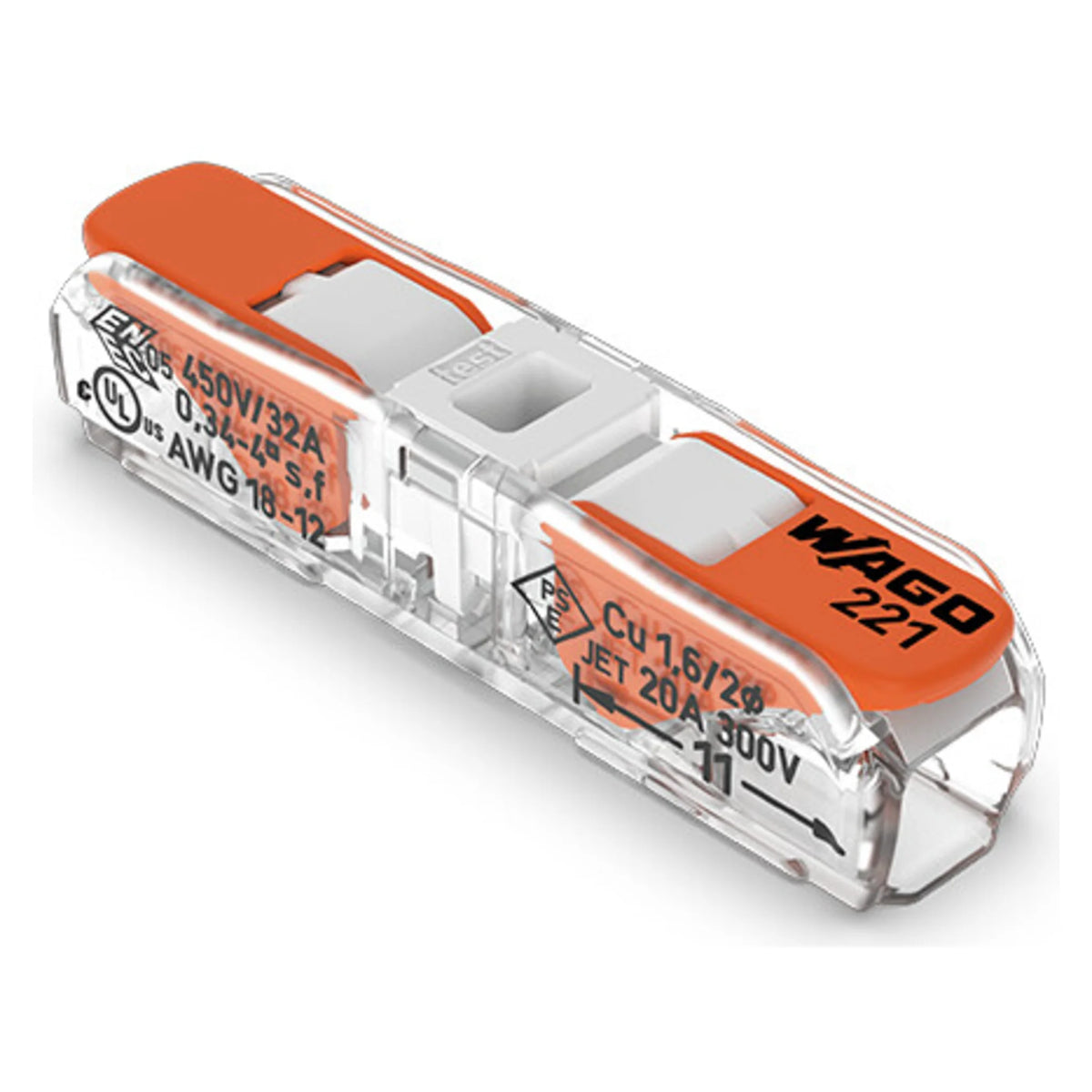

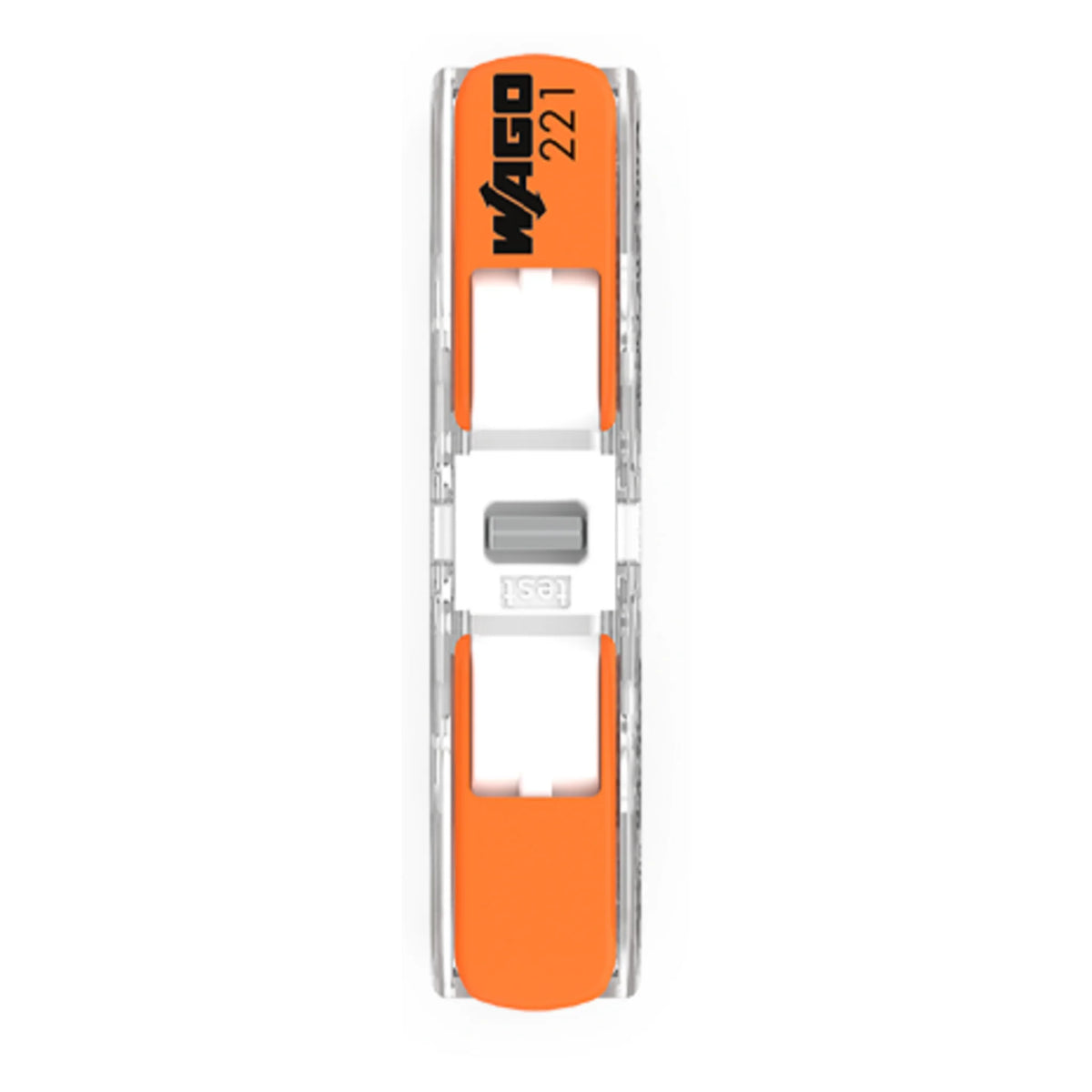

• weiß / orange (221-2401) – Deckel weiß, Hebel orange, Gehäuse transparent.

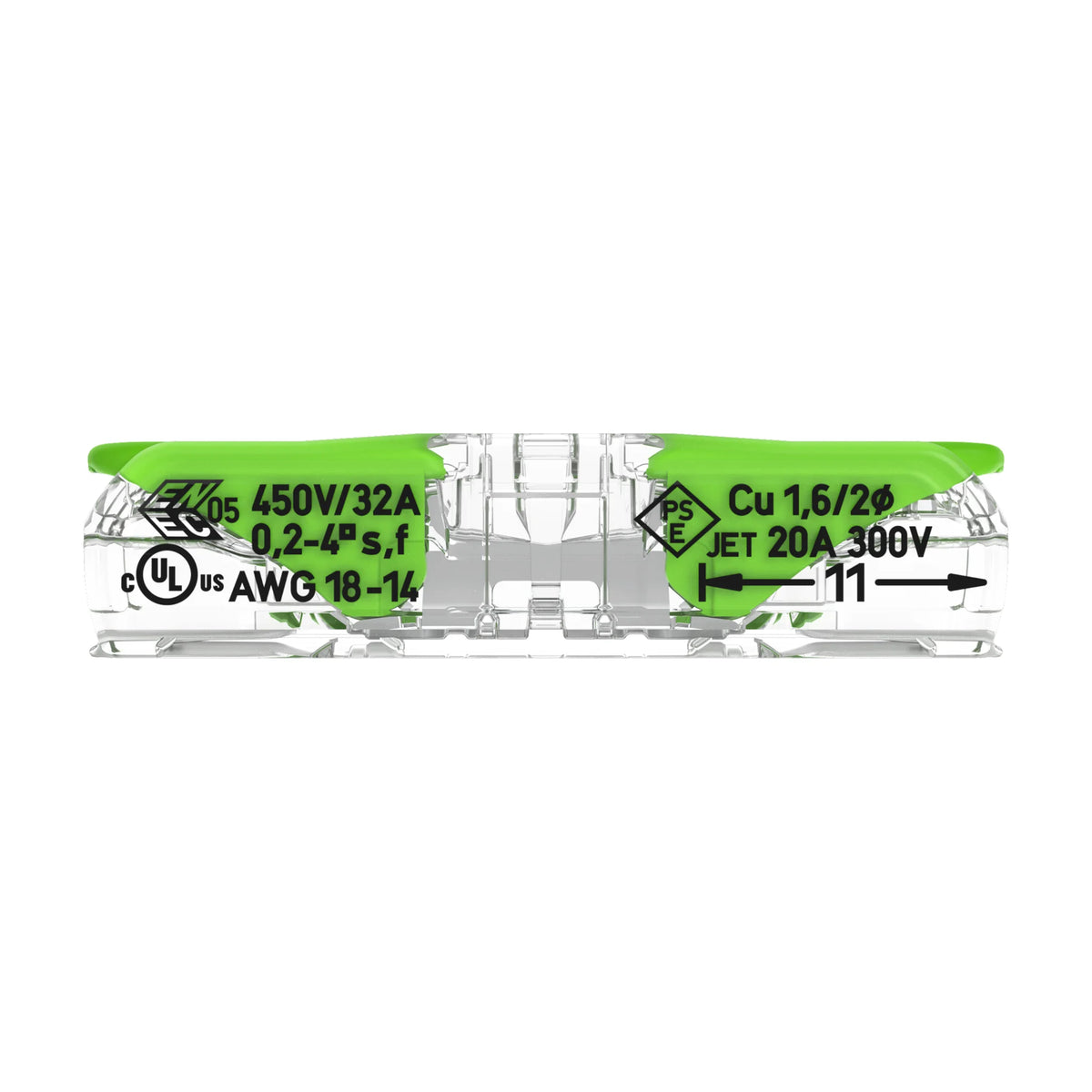

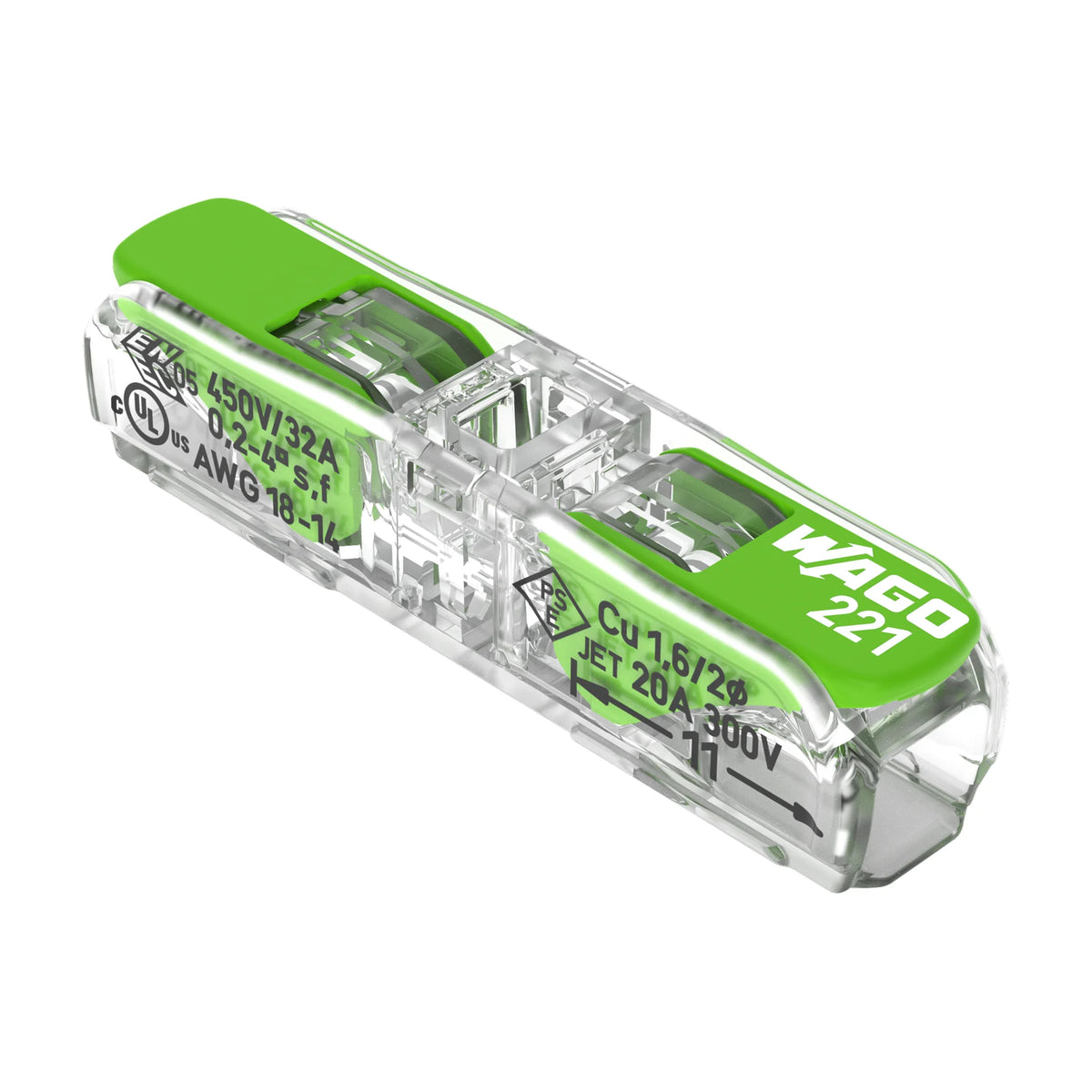

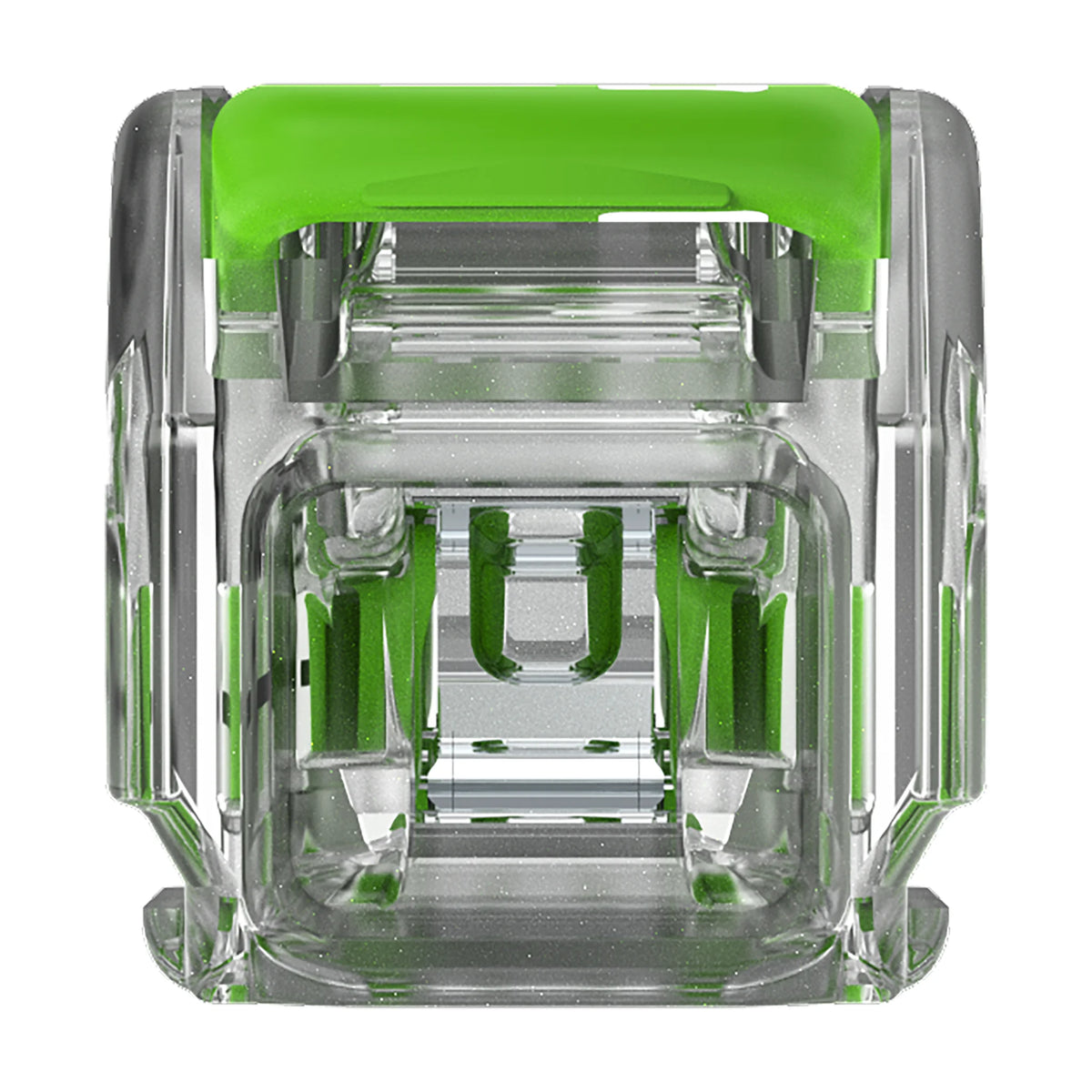

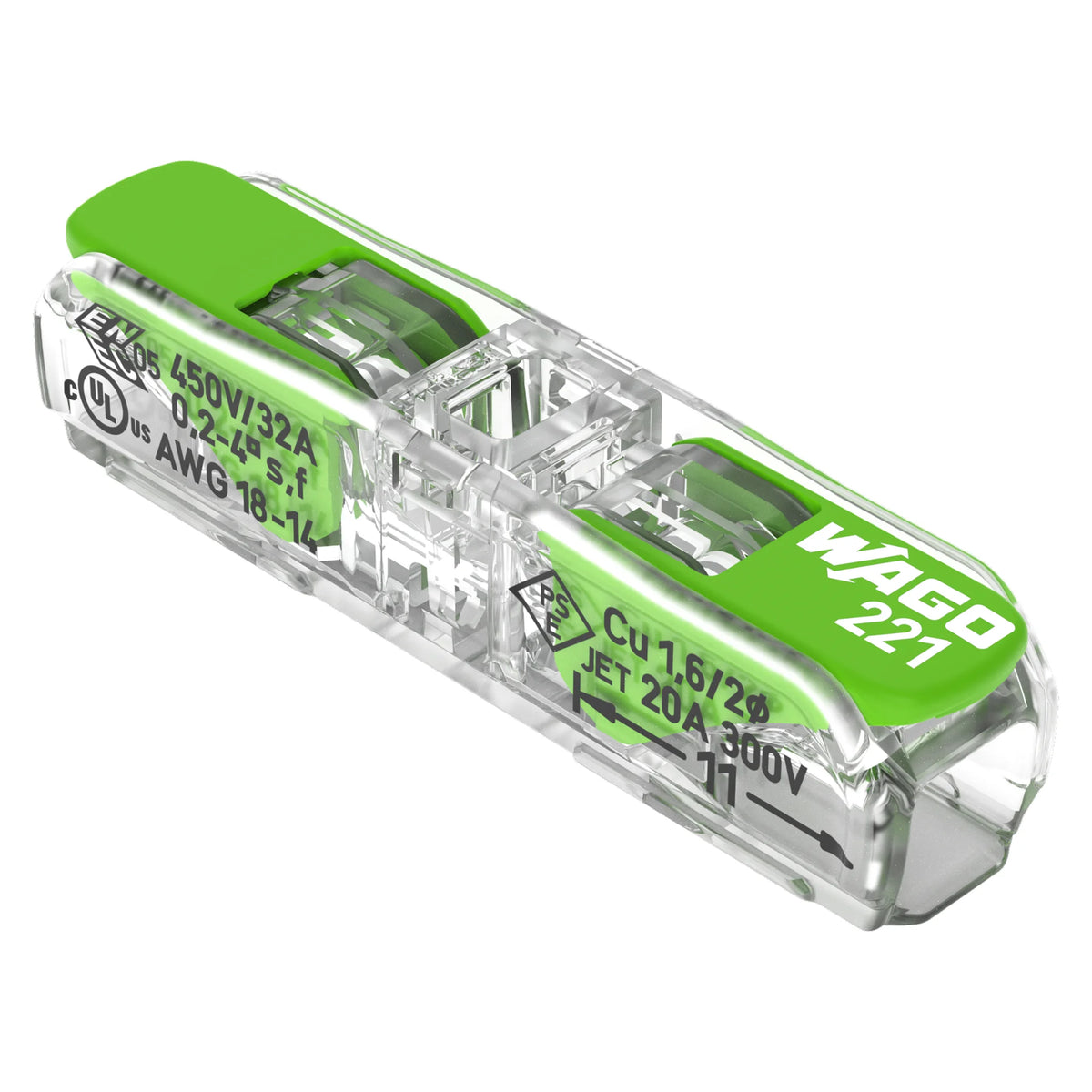

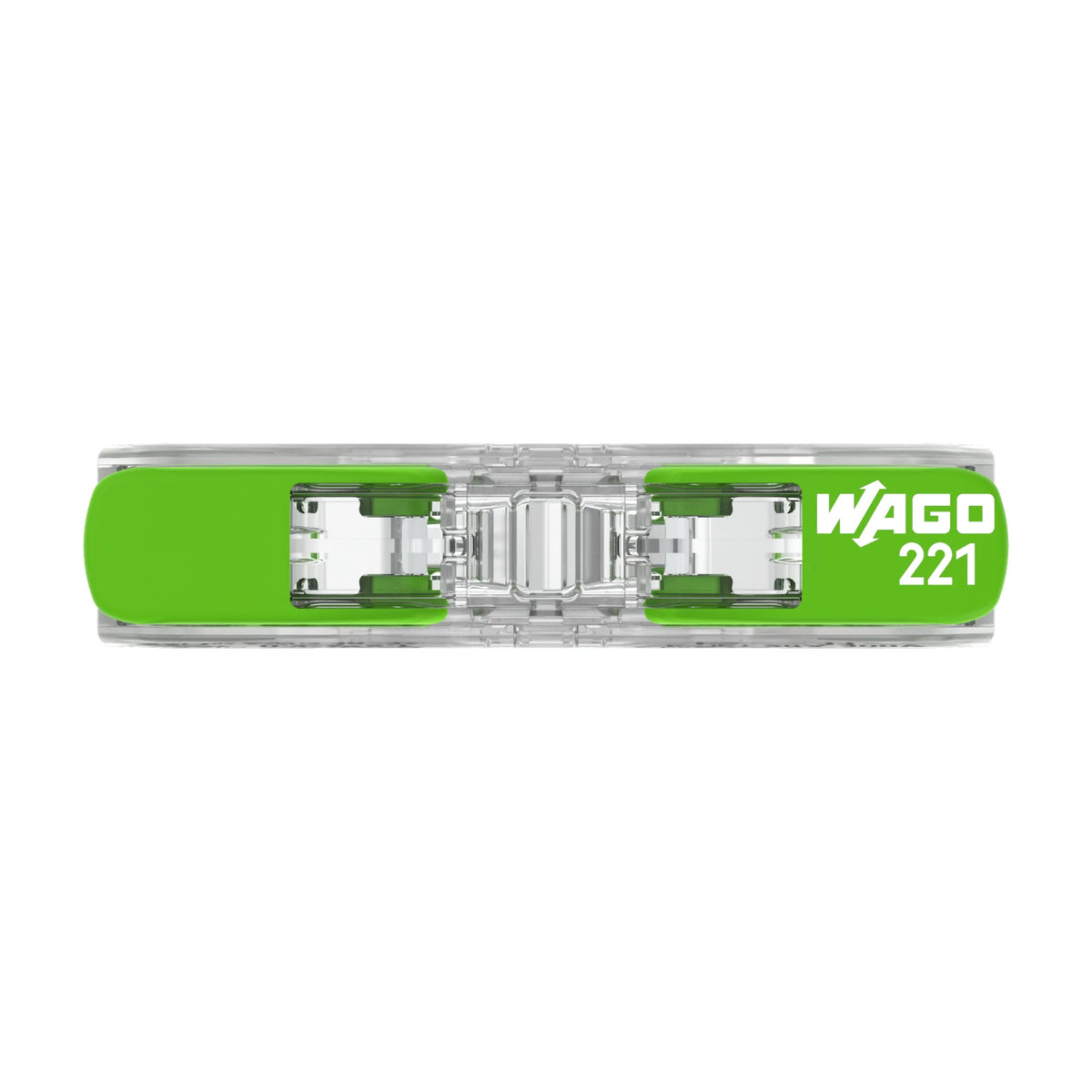

• transparent / grün – Green Range (221-2431) – besteht neben einem Anteil Regranulat aus 77 % biozirkulärem PC (Gehäuse) und mindestens 27 % recyceltem PBT (Hebel).

• Anzahl der Klemmstellen (Installationsseite) = 2
• Nennquerschnitt (Installationsseite) = 0,2..4 mm²
• Art der Ver-/Entriegelung = ohne
• Farbe = farblos
• Transparent = ja
• Nennspannung = 450 V
• Nennstrom = 32 A
• Geeignet für massive Leiter = ja
• Geeignet für flexible Leiter = ja
• Geeignet für mehrdrahtige Leiter = ja
• Leiterquerschnitt flexibel (feindrähtig) mit Aderendhülse = 0,34..2,5 mm²
• Leiterquerschnitt starr (ein-/mehrdrähtig) = 0,2..4 mm²
• Min. AWG-Größe = 20
• Max. AWG-Größe = 14
