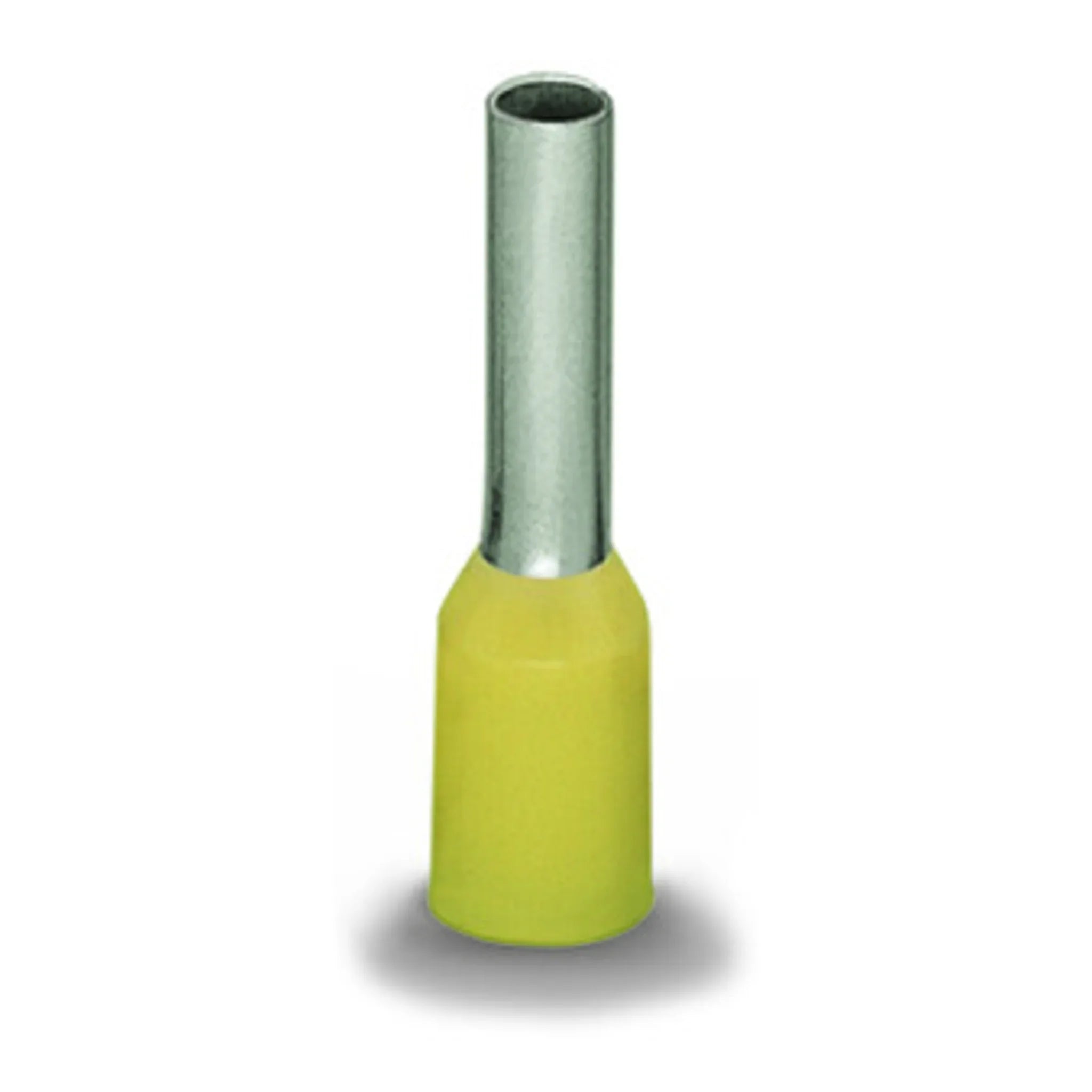

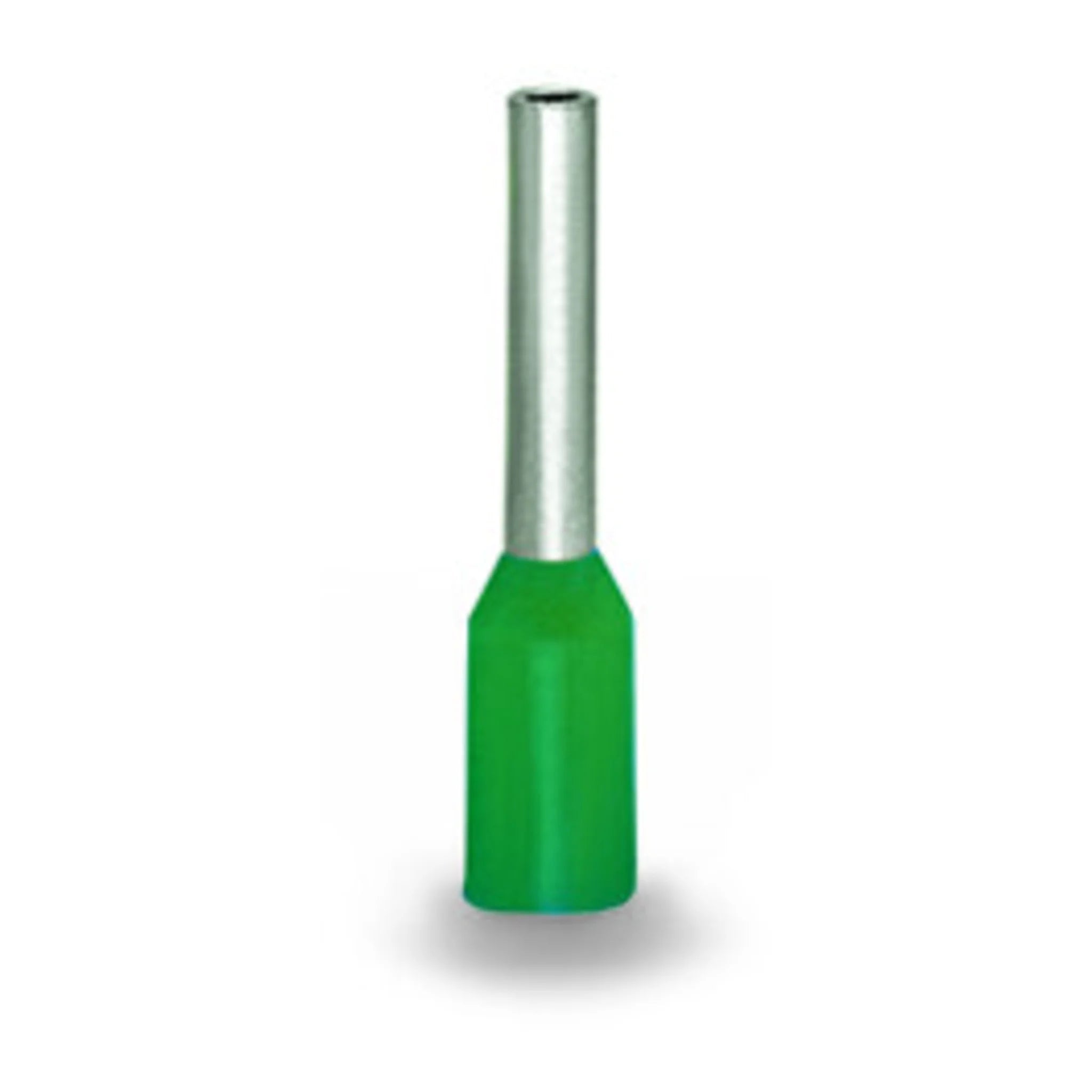

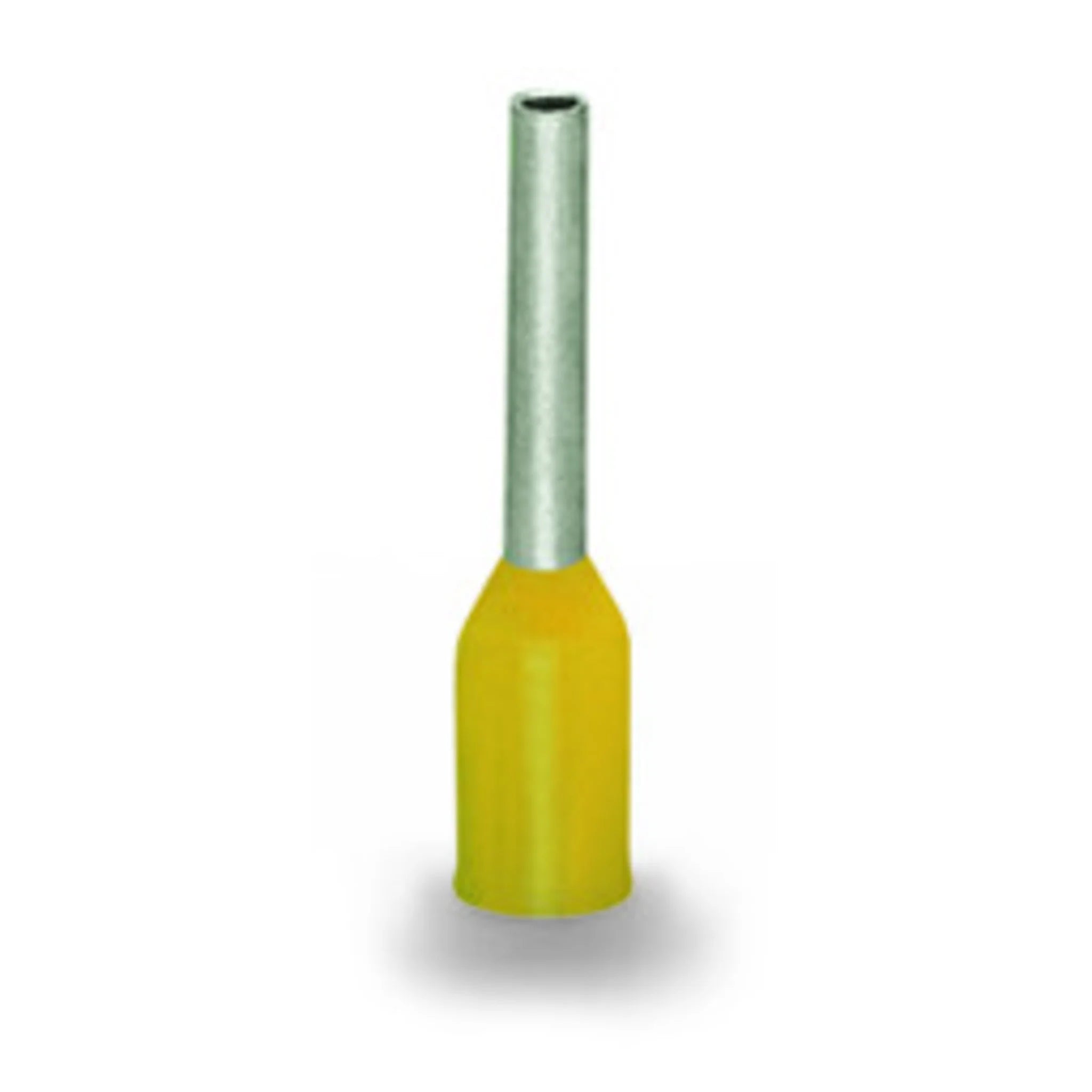

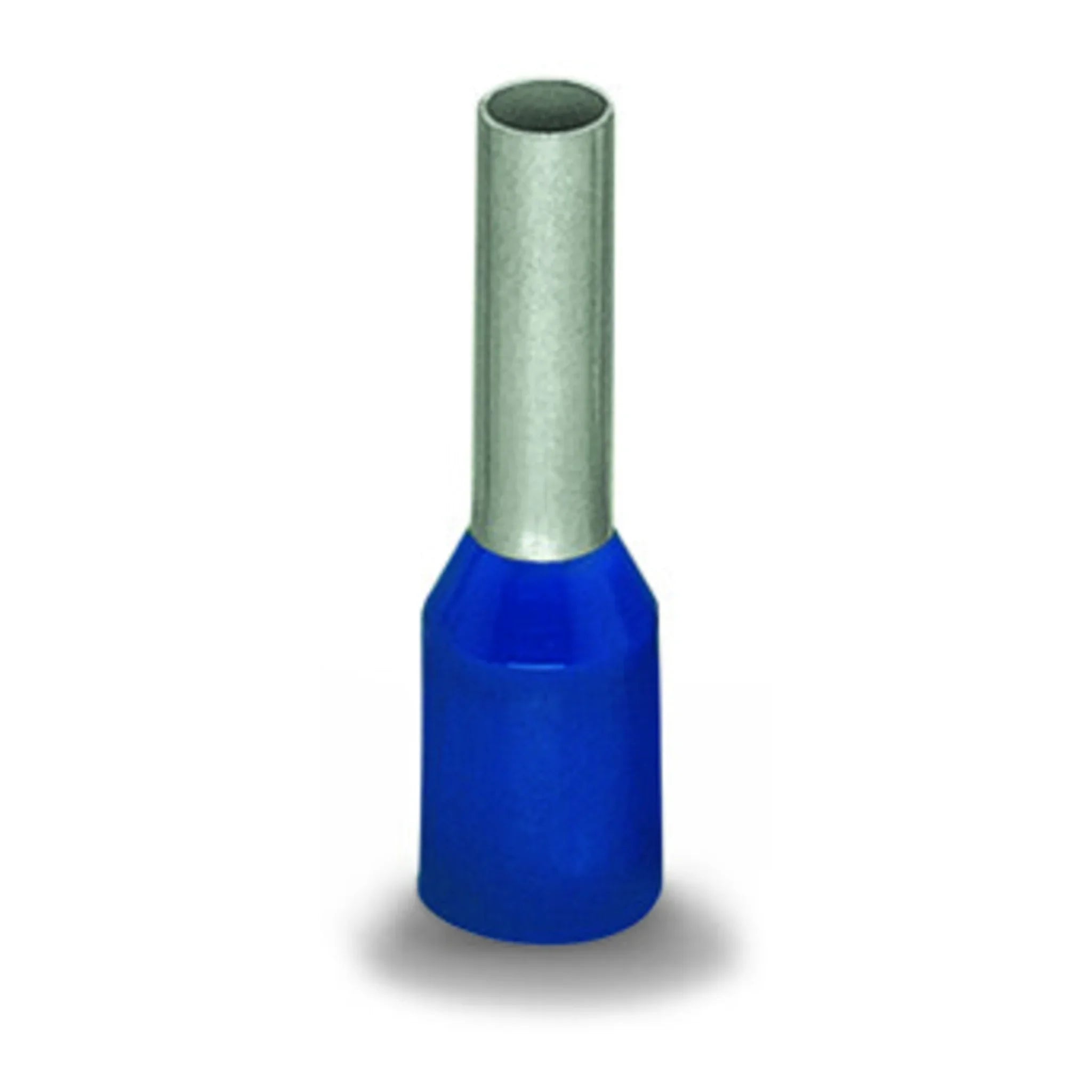

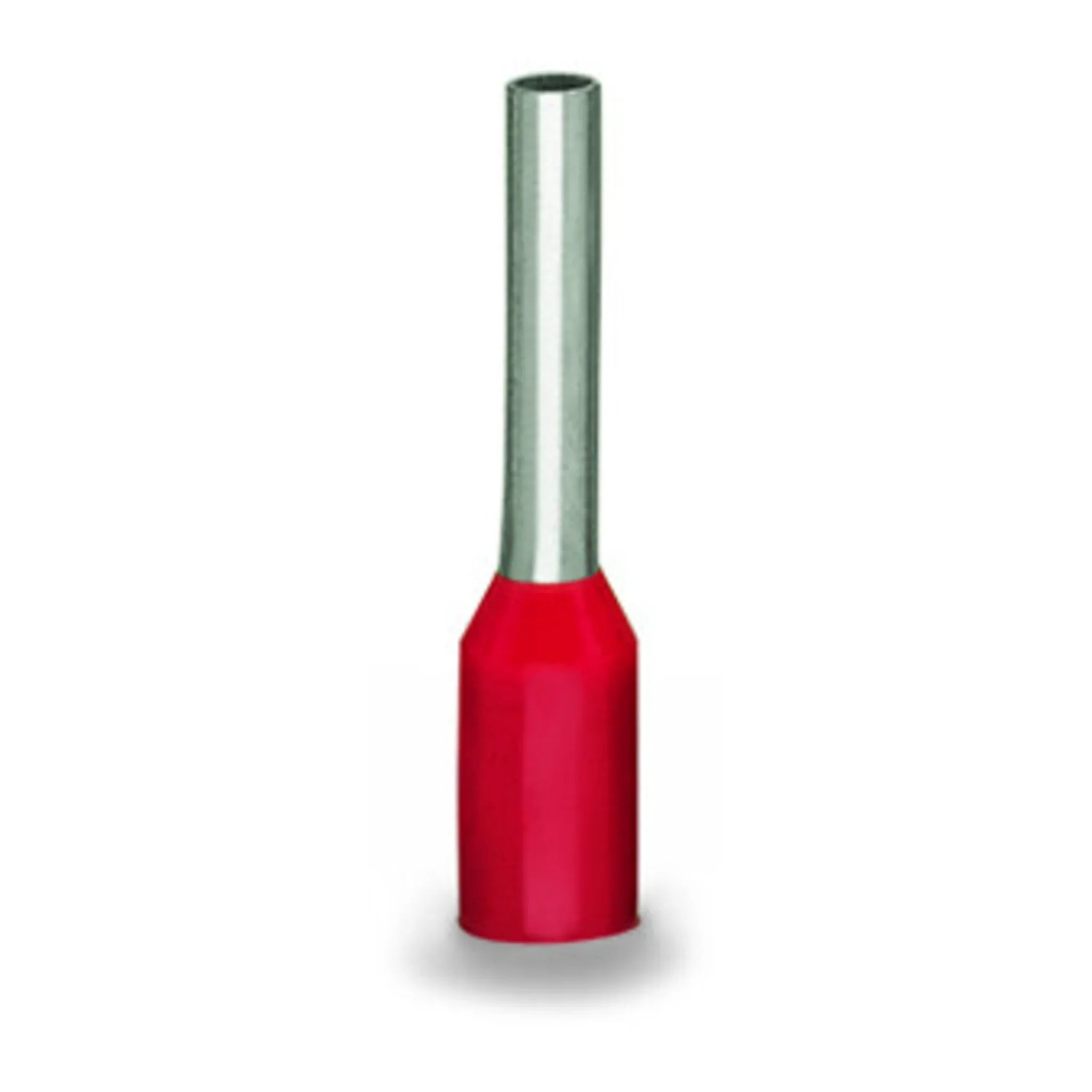

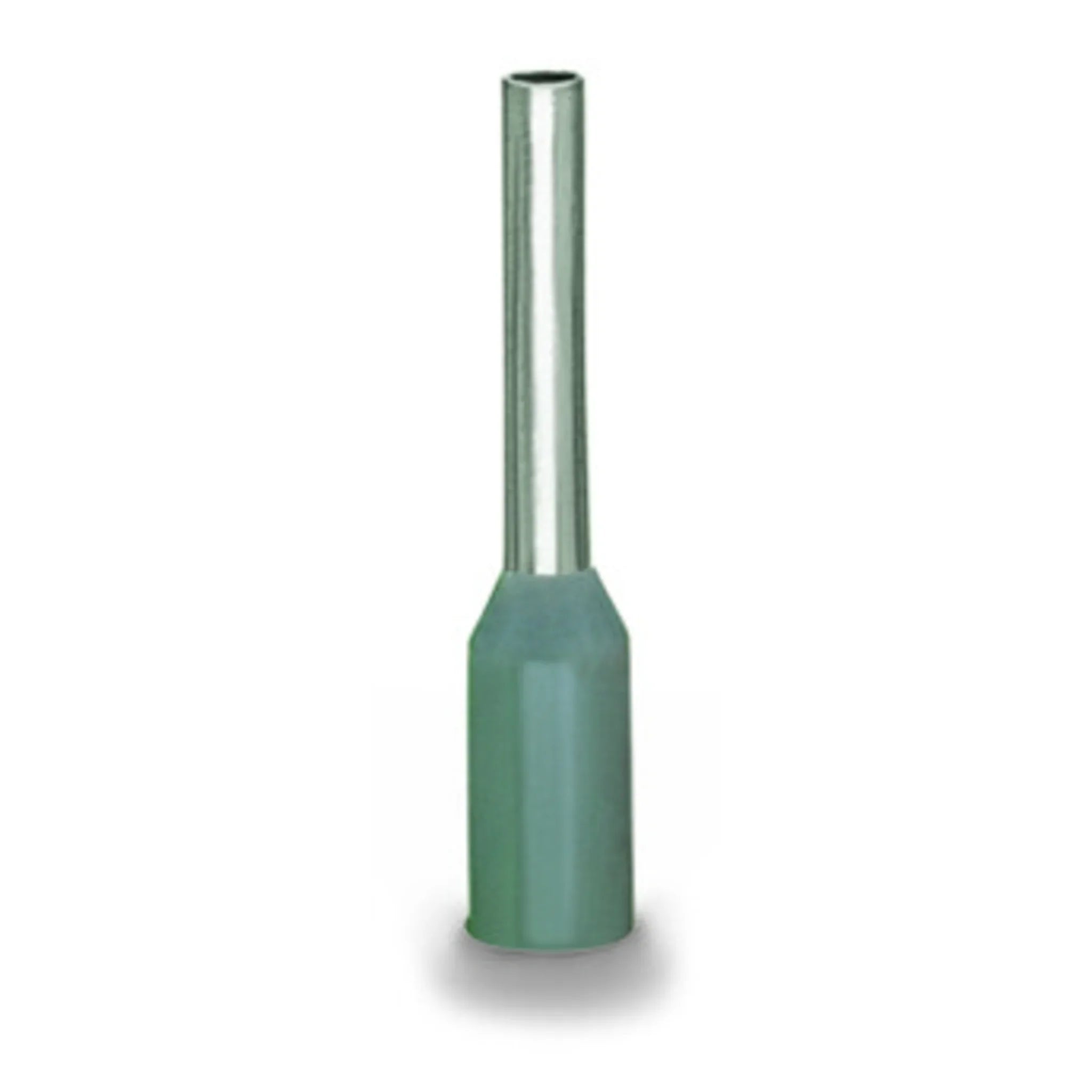

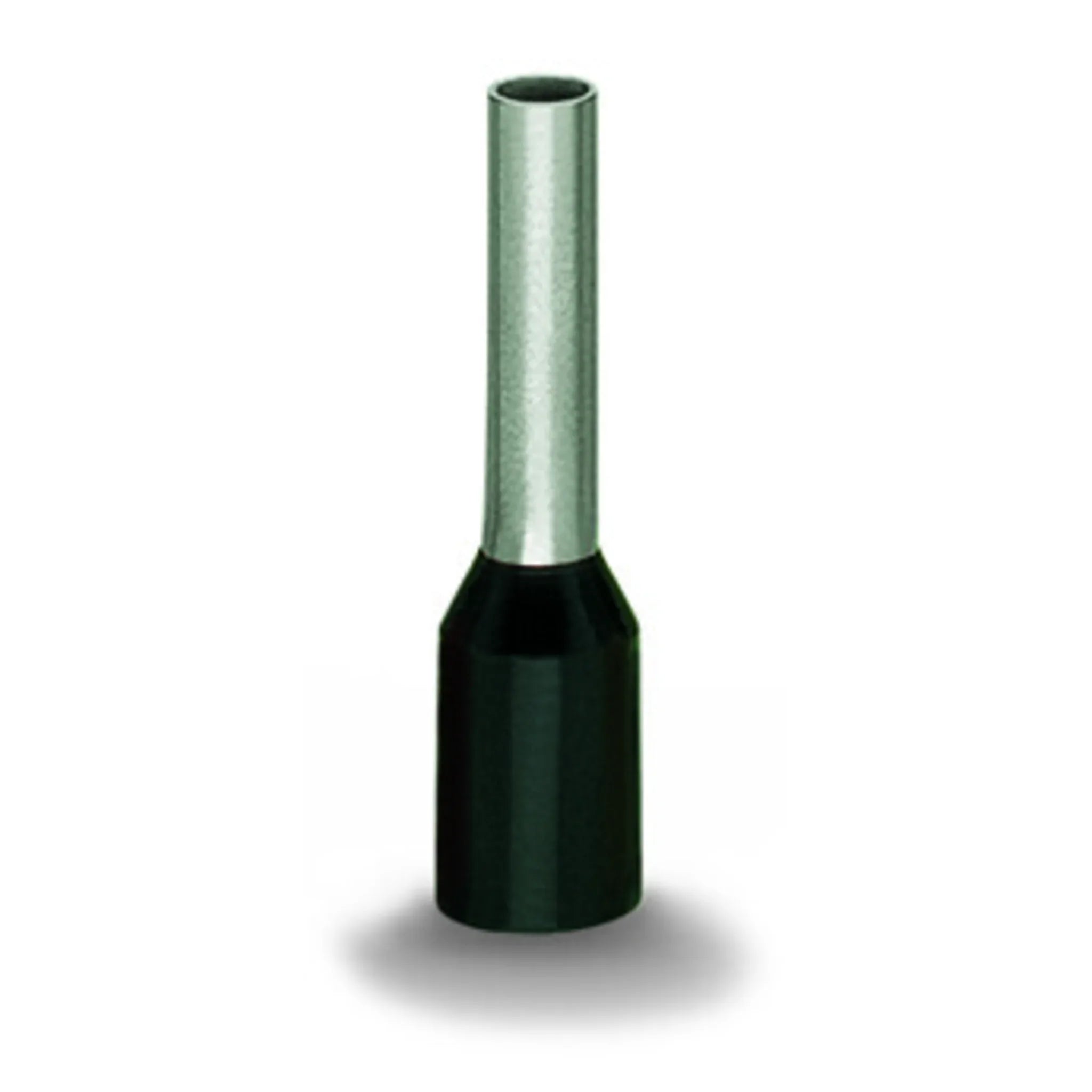

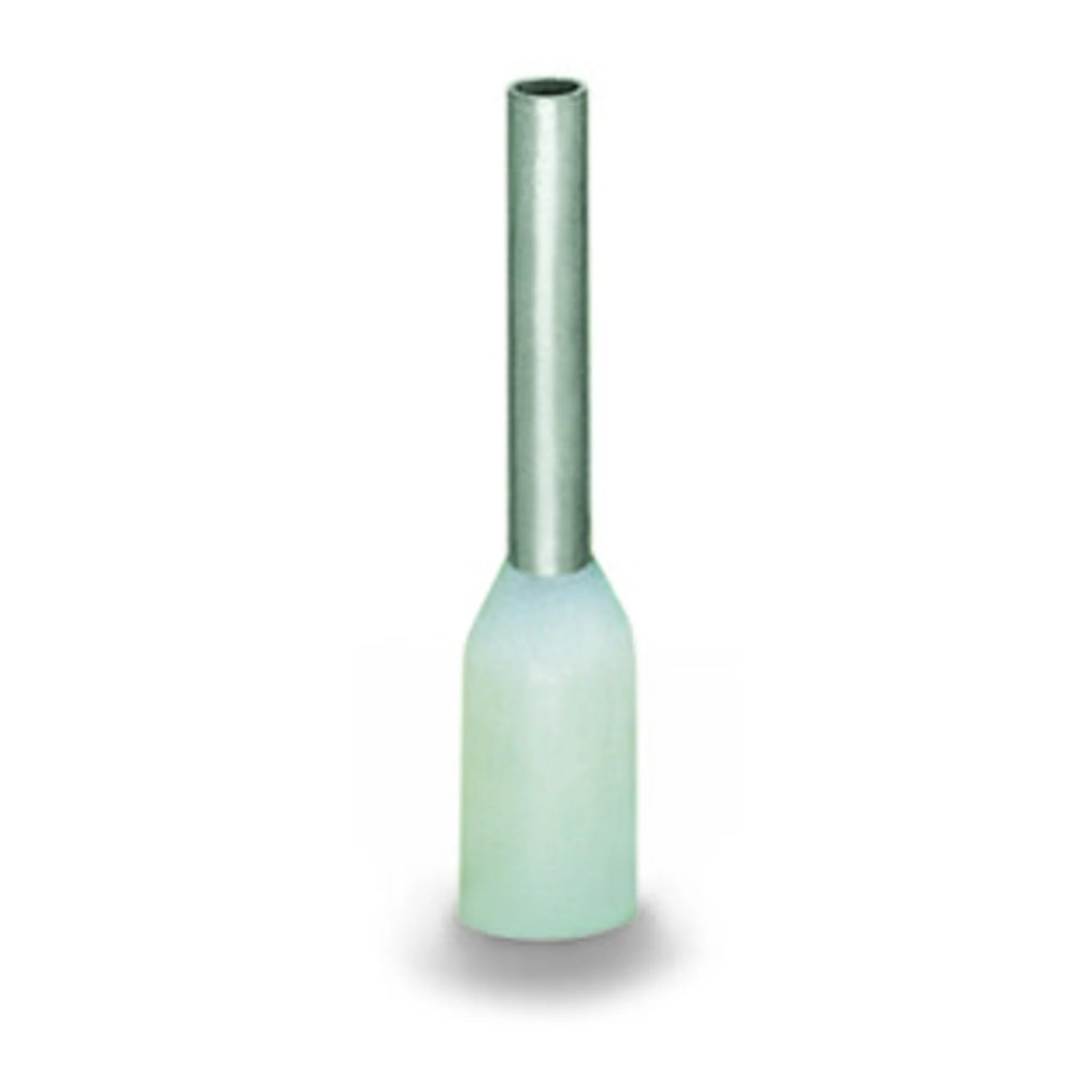

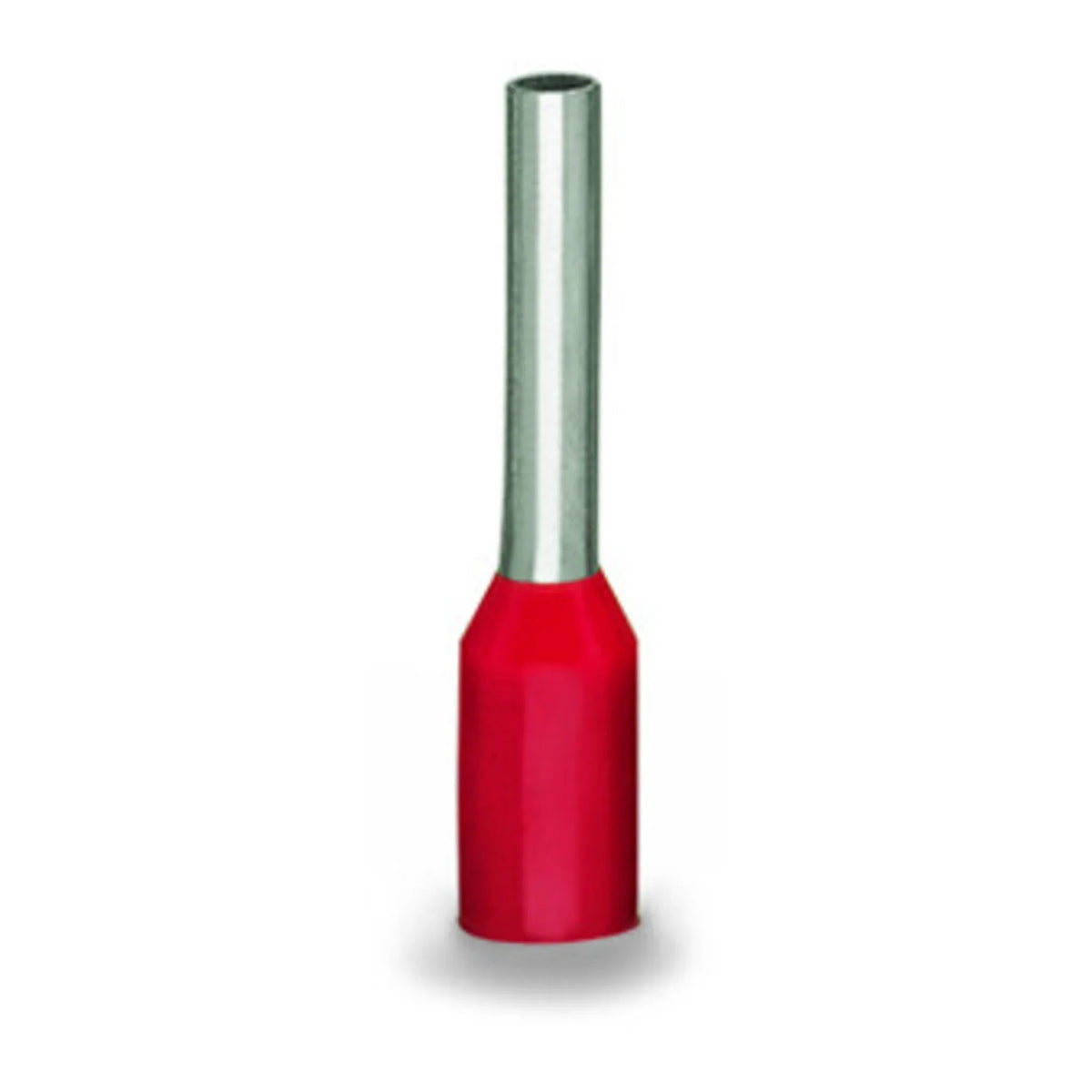

Aderendhülse mit Polyamid-Kragen verzinnt, 0,25–16 mm²

Der angespritzte Kunststoffkragen macht aus der reinen Presshülse ein handliches Montageteil: Er führt den Leiter beim Einschieben, schützt die Abisolierkante und dient nach dem Verpressen als Berührungsschutz an der Klemmstelle. Für die tägliche Verdrahtung von Reihenklemmen und Schaltgeräten ist das die gängigste Bauform.

Nutzen

• Kragen aus Polyamid (PA) — mechanisch robust und formstabil beim Einschieben in enge Klemmenschächte.
• Hülsenkörper aus Kupfer, galvanisch verzinnt, als Standardoberfläche für Klemmenanschlüsse.
• Fünf Hülsenlängen von 6 bis 18 mm, sodass sich die Presslänge an die Klemmentiefe anpassen lässt.
• Querschnitte von 0,25 bis 16 mm² mit zugehöriger AWG-Zuordnung von AWG 24 bis AWG 6.
• Standardbauform ohne Kennzeichnungsfahne — kompakt und in jeder Klemmenreihe nebeneinander setzbar.

Anwendung

Eingesetzt wird die Hülse überall dort, wo flexible Leitungen auf Schraub-, Zugfeder- oder Push-in-Klemmen aufgelegt werden: im Schaltschrankbau, an Steuerungen, in Verteilern und im Maschinenbau. Verpresst wird mit einer Aderendhülsenzange; achten Sie darauf, dass Pressprofil und Querschnitt zusammenpassen, denn eine Vierkantpressung erzeugt ein anderes Endmaß als eine Trapez- oder Sechskantpressung. Der Kragen darf beim Pressen nicht mitgequetscht werden — die Presszone liegt ausschließlich auf dem Metallrohr. Wählen Sie die Hülsenlänge so, dass der Leiter die gesamte Klemmstelle ausfüllt; zu kurze Hülsen führen zu erhöhtem Übergangswiderstand, zu lange stehen aus der Klemme heraus. Für kurzschlussfeste Leitungen ist diese Reihe nicht ausgelegt.

Lieferumfang

Geliefert je nach Variante im Beutel, in der Packung oder als Einzelstück. Querschnitt, Hülsenlänge, Farbe und Stückzahl je Packung richten sich nach der gewählten Variante und stehen in den Varianten-Details.

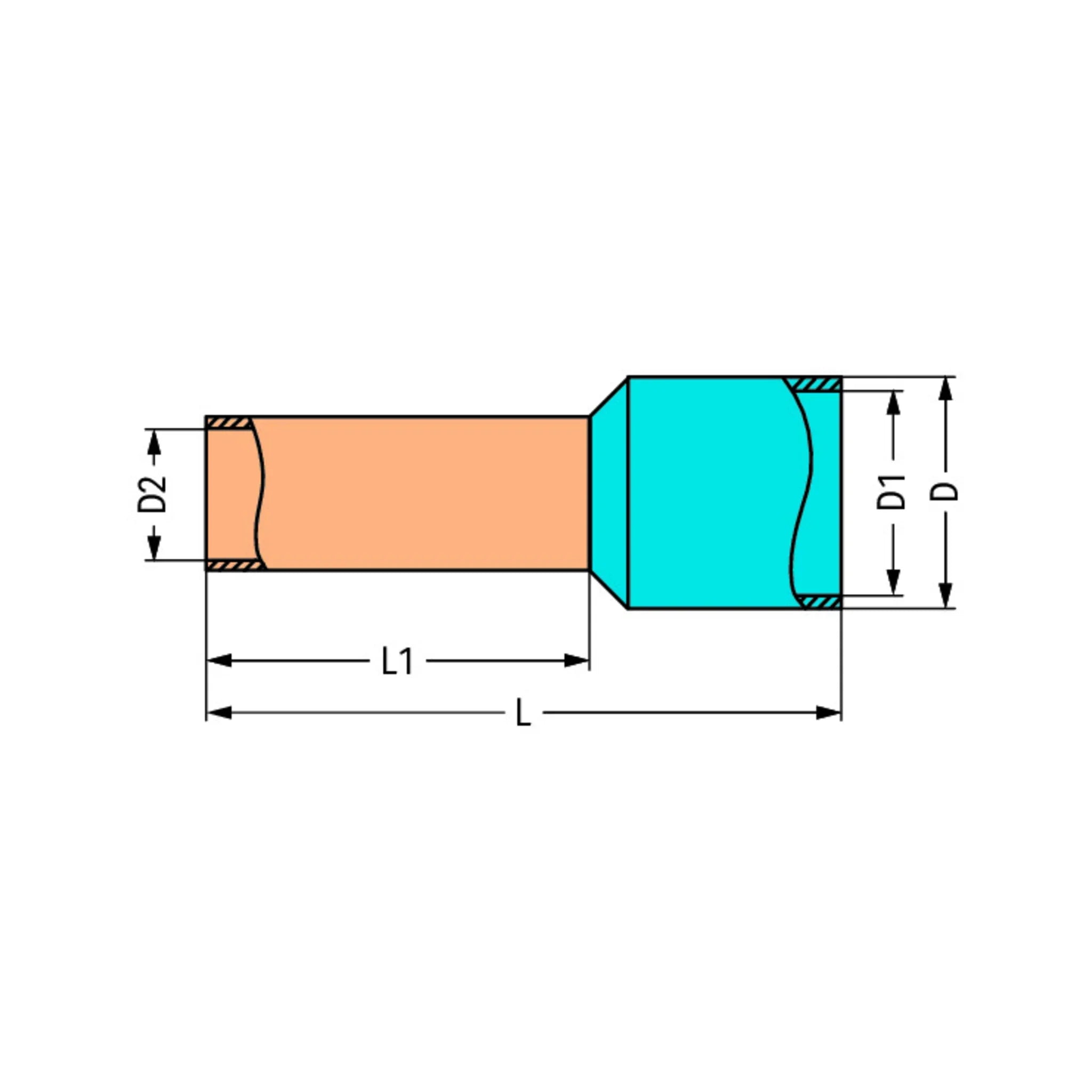

• Bauform = Standard
• Nennquerschnitt = 0,25 mm²
• Hülsenlänge = 8 mm
• Gesamtlänge = 12 mm
• Isoliert = ja
• Werkstoff der Isolation = Polyamid (PA)
• Halogenfrei = ja
• Farbe = blau
• Werkstoff = Kupfer
• Oberflächenschutz = verzinnt
• Für kurzschlussfeste Leitungen = nein
• Mit Kennzeichnungsfahne = nein
• Bandware = nein
• AWG-Größe = 24
