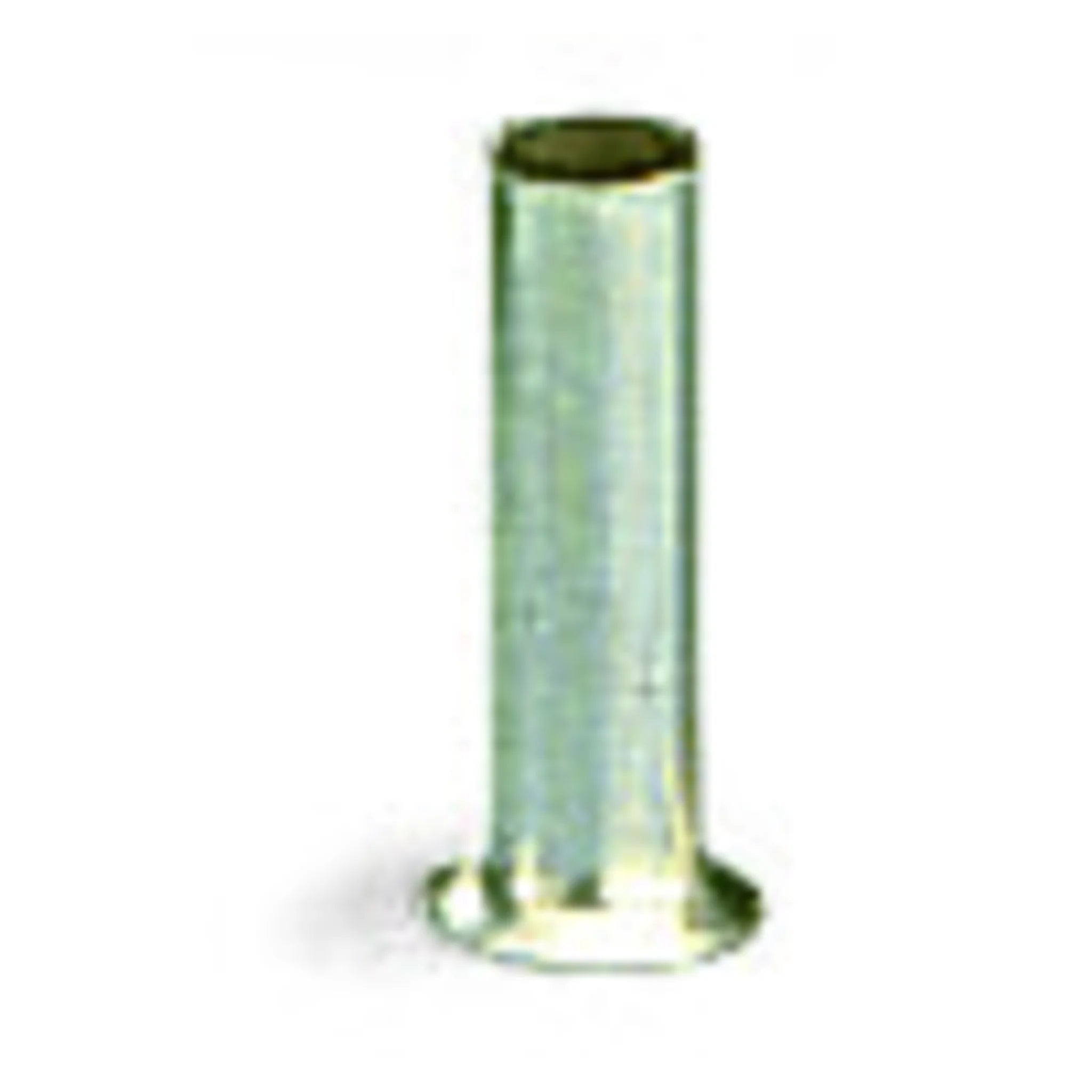

Aderendhülse unisoliert ohne Kunststoffkragen, 0,25–185 mm²

Diese Aderendhülse kommt ohne Kunststoffkragen aus und baut dadurch deutlich schlanker als die isolierte Bauform. Das zahlt sich überall dort aus, wo der Klemmenschacht eng ist, wo mehrere Adern nebeneinander eingeführt werden oder wo die Umgebungstemperatur einem Isolierkragen zusetzt. Der Querschnittsbereich reicht von 0,25 bis 185 mm² und deckt damit Messkreise bis hin zu Einspeisungen ab.

Nutzen

• Ohne Kunststoffkragen: passt in Klemmen mit knappem Einführtrichter und in beengte Verdrahtungskanäle.
• Galvanisch verzinnte Oberfläche schützt die Pressverbindung gegen Korrosion und hält den Übergangswiderstand niedrig.

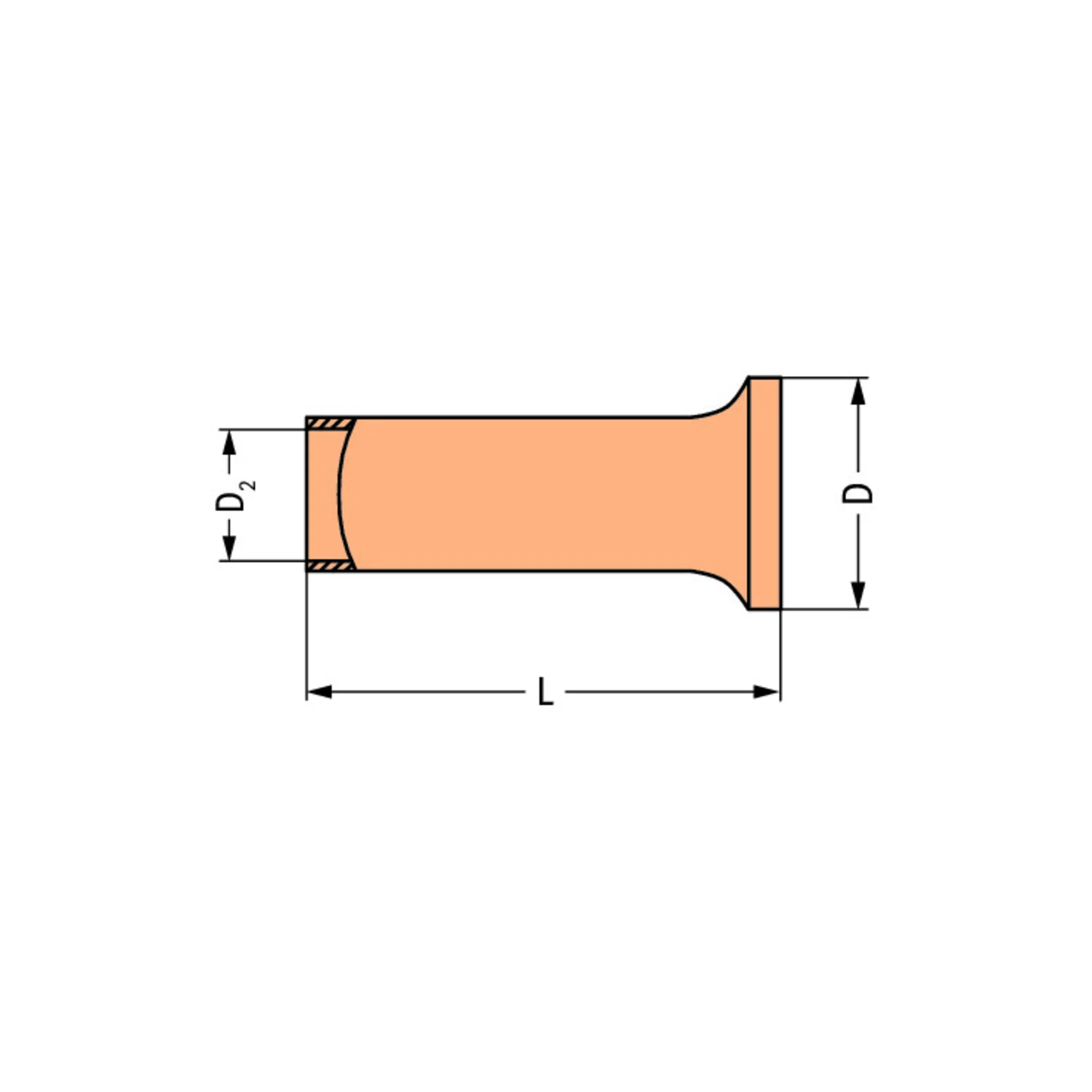

• Hülsenlängen von 5 bis 45 mm, passend zur Klemmentiefe des jeweiligen Geräts.
• Weiter Querschnittsbereich aus einer Bauform — ein Werkzeugsystem reicht vom Steuerkreis bis zur Hauptleitung.
• Die Hülsen sind zusätzlich nach AWG bemaßt, was den Einsatz an Geräten mit amerikanischer Leiterangabe erleichtert.

Anwendung

Unisolierte Hülsen setzen Sie ein, wenn der Isolierkragen keinen Nutzen bringt oder stört: in gekapselten Geräten, an Klemmen mit eigener Aderführung oder wenn nach dem Verpressen ohnehin ein Schrumpfschlauch aufgezogen wird. Verarbeitet wird wie bei der isolierten Bauform — Ader auf Hülsenlänge abisolieren, Litze bis zum Anschlag einführen, mit dem querschnittsrichtigen Gesenk verpressen. Achten Sie darauf, dass Zange und Hülsenquerschnitt zusammengehören; bei den großen Querschnitten ab etwa 25 mm² ist eine hydraulische oder mechanische Presse mit passendem Einsatz nötig, eine Handzange reicht dort nicht. Ohne Kragen fehlt der mechanische Knickschutz, weshalb die Leitung im Kanal zusätzlich geführt oder fixiert werden sollte. Für kurzschlussfeste Leitungen ist diese Ausführung nicht vorgesehen.

Lieferumfang

Sie erhalten die Hülsen je nach gewählter Variante als Einzelstück, im Beutel oder im Karton; die Stückzahl je Verpackungseinheit steht in den Varianten-Details.

• Bauform = Standard
• Nennquerschnitt = 0,25 mm²
• Hülsenlänge = 5 mm
• Isoliert = nein
• Werkstoff der Isolation = Polyamid (PA)
• Halogenfrei = ja
• Farbe = Zinn
• Werkstoff = Kupfer
• Oberflächenschutz = verzinnt
• Für kurzschlussfeste Leitungen = nein
• Mit Kennzeichnungsfahne = nein
• Bandware = nein
• AWG-Größe = 24
