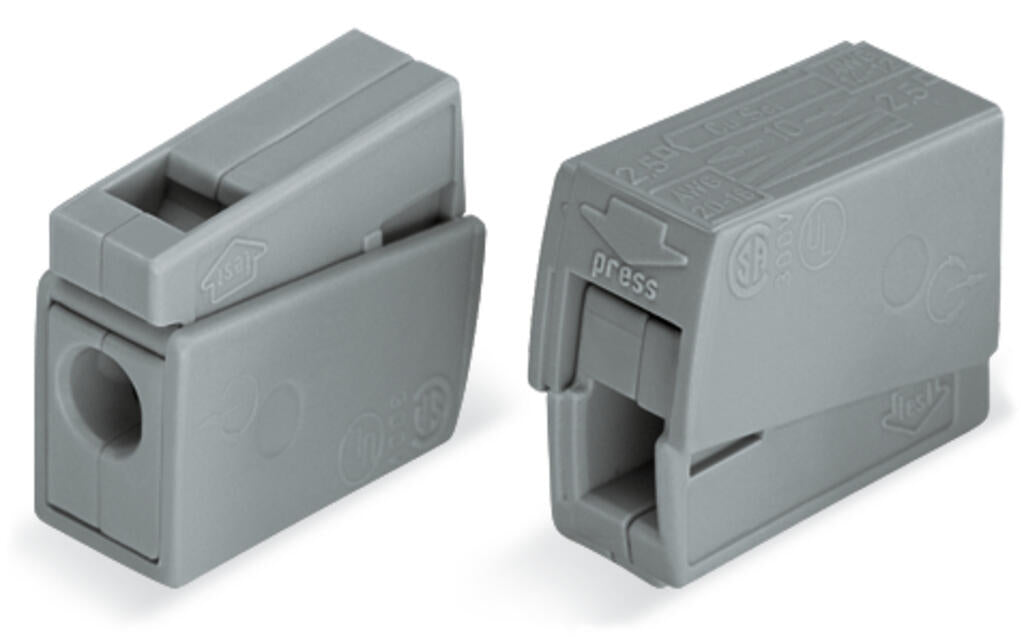

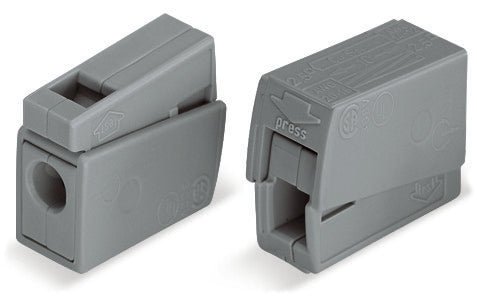

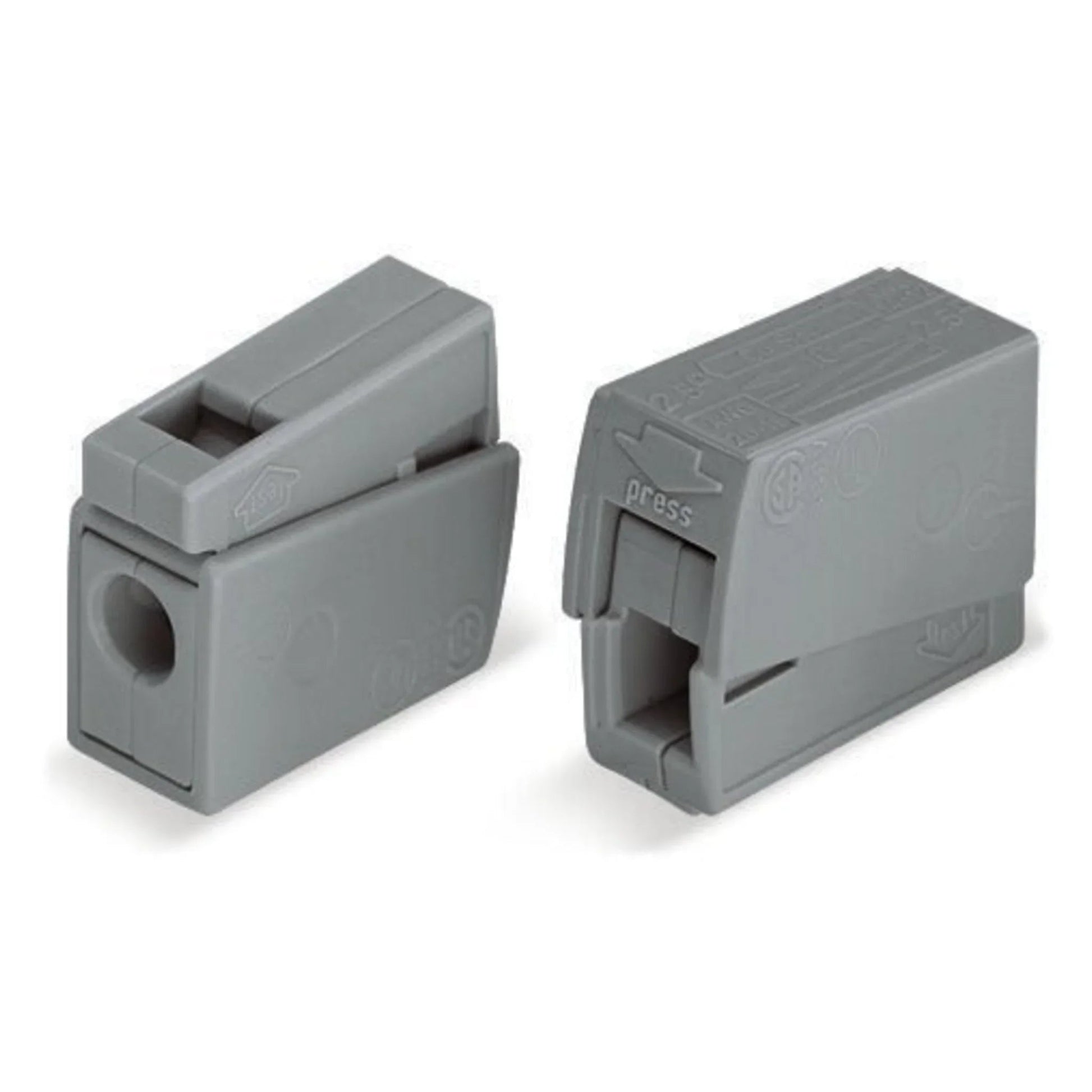

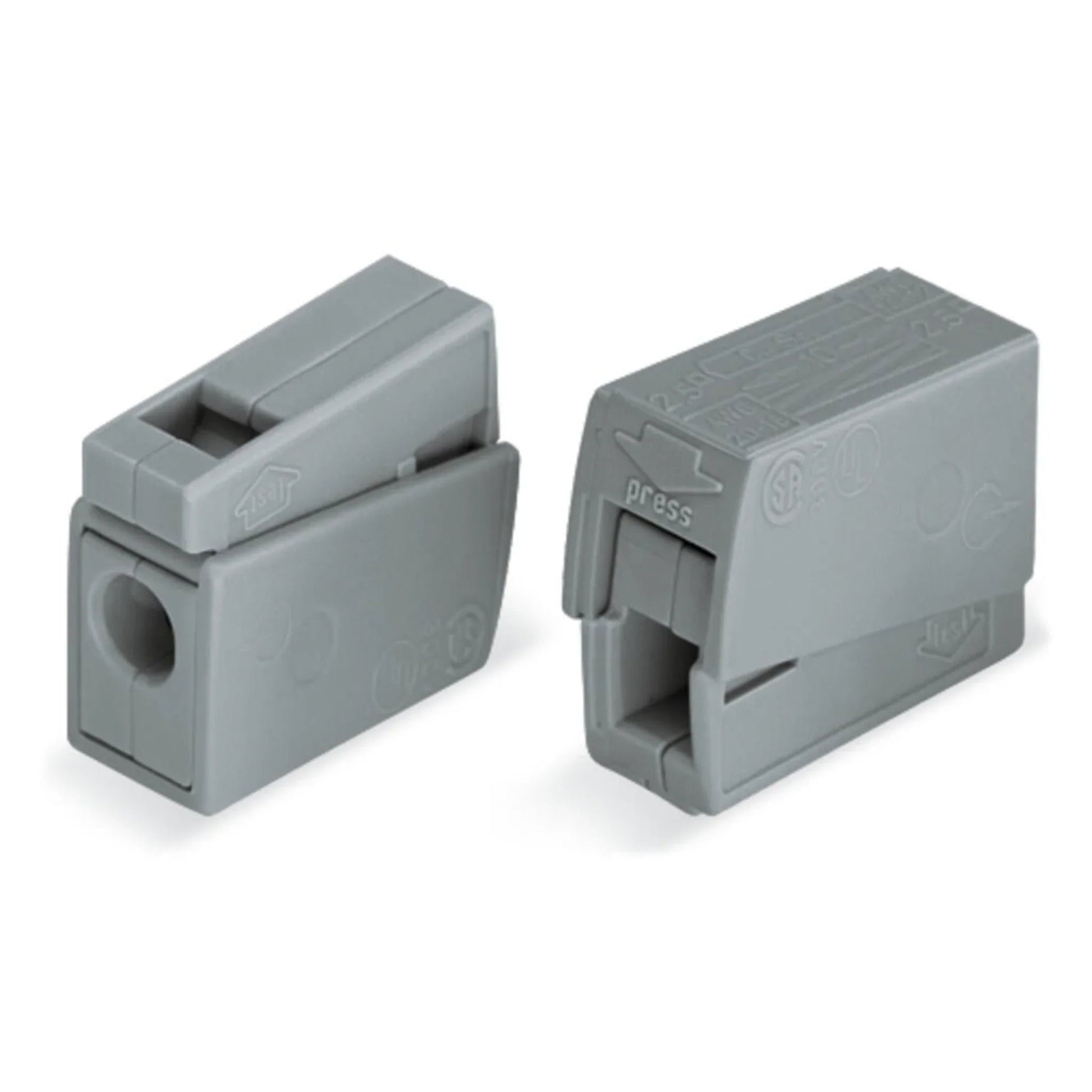

WAGO Leuchtenklemme 224-101

Auf einen Blick

Die WAGO 224-101 verbindet feindrähtige Leuchten-Litzen sicher mit der eindrähtigen UP-Installation – ohne Aderendhülse, ohne Schraube, ohne Werkzeug. Eindrähtigen Leiter einstecken, feindrähtigen Leiter über den Drücker einlegen – fertig. Die Klemme ist nach EN 60998 zugelassen und passt mit nur 8 mm Breite auch in flache UP-Dosen.

Warum diese Klemme

• Spart Aderendhülsen – feindrähtige Leuchten-Litzen 0,5–2,5 mm² lassen sich direkt auf die CAGE CLAMP®-Seite klemmen
• Schnellster Installations-Anschluss – eindrähtige NYM-Adern 1–2,5 mm² einfach in die PUSH WIRE®-Seite einstecken, 9–11 mm abisoliert
• Wieder lösbar – Drücker öffnet die Leuchtenseite werkzeuglos, falls Sie die Leuchte später abnehmen

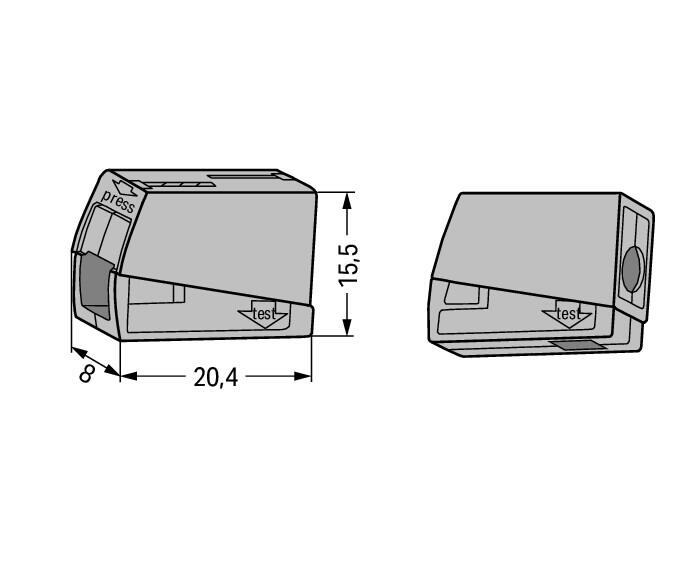

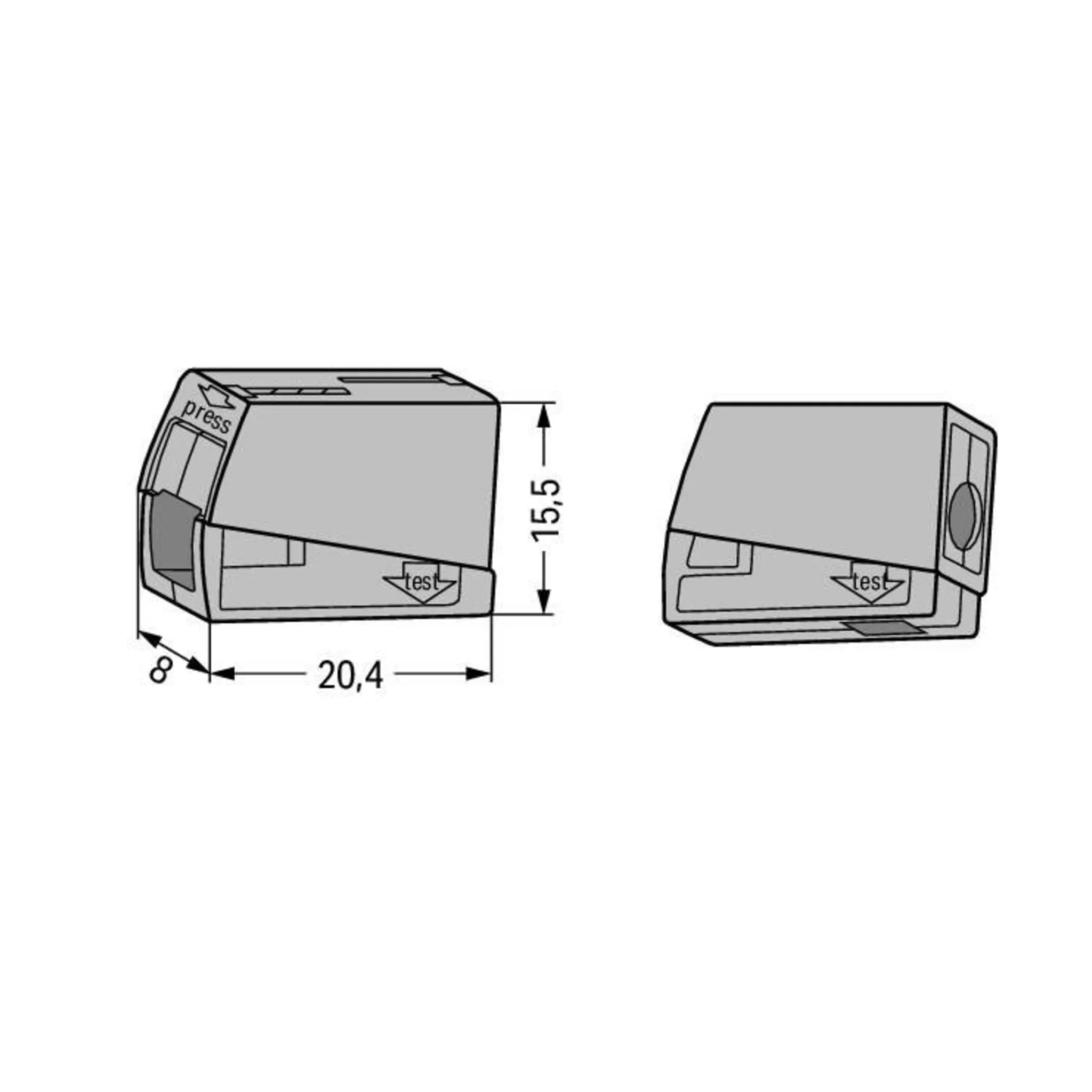

• Passt in flache Dosen – nur 8 mm breit, 20,4 mm tief; 1,8 g je Klemme
• VDE, UL, CSA + Schiffbau zugelassen – EN 60998-zertifiziert, auch für ABS / BV / DNV GL / LR
• Sparsame Standardgröße – VPE 100 Stück, RoHS-konform, Brandlast nur 0,04 MJ je Klemme

So schließen Sie die Klemme an

Vier Schritte aus dem WAGO-Datenblatt – keine Werkzeuge nötig, der Vorgang dauert pro Klemme weniger als 15 Sekunden.

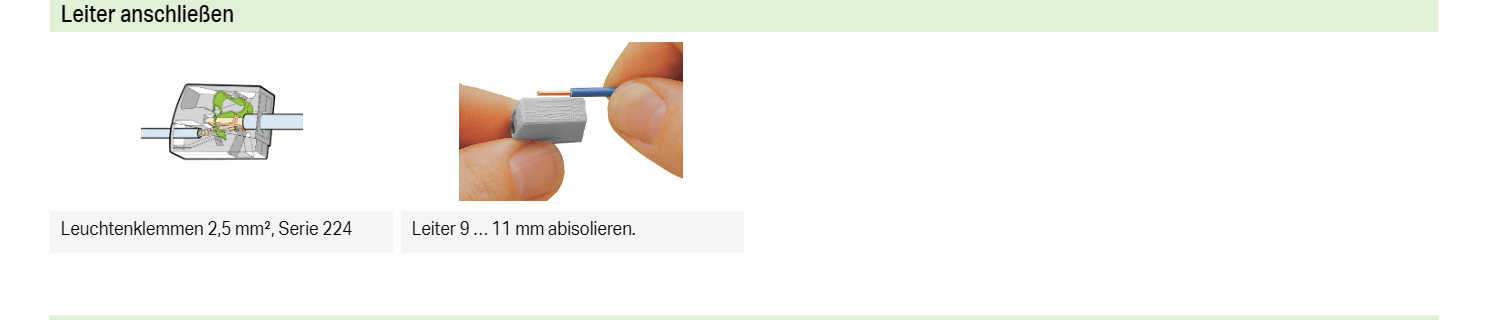

Schritt 1 – Leiter abisolieren

Ein-, mehr- oder feindrähtigen Leiter auf 9 bis 11 mm abisolieren. Diese Länge passt zur Klemmgeometrie der Serie 224 – zu kurz und der Kontakt wird unsicher, zu lang und blanker Leiter steht heraus.

Schritt 2 – Leuchtenseite anschließen (CAGE CLAMP®, eckige Öffnung)

Klemme auf der Seite mit der eckigen Öffnung zusammendrücken, abisolierten Leiter einführen, Drücker loslassen – der CAGE CLAMP®-Käfig zieht den Leiter automatisch fest. Auch feindrähtige Litzen ohne Aderendhülse halten sicher. Zum Lösen wieder Drücker betätigen und Leiter herausziehen.

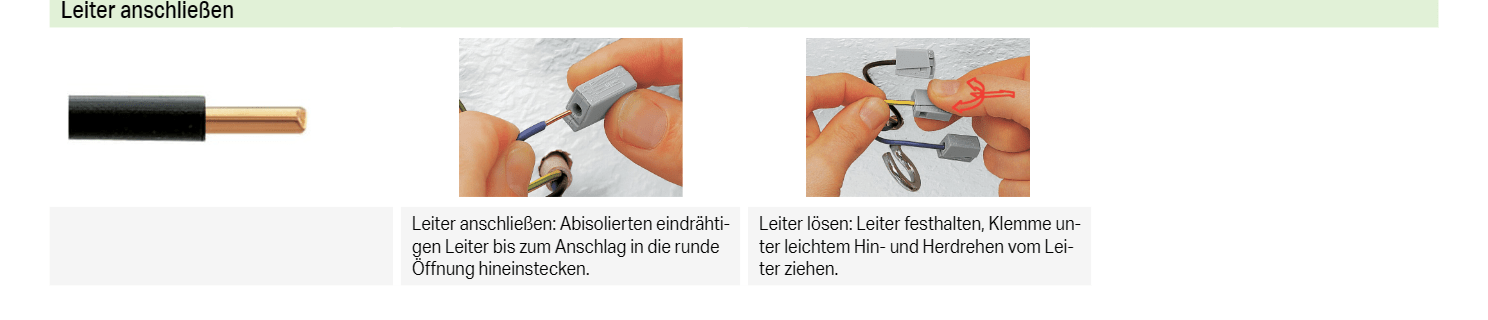

Schritt 3 – Installationsseite anschließen (PUSH WIRE®, runde Öffnung)

Abisolierten eindrähtigen Leiter bis zum Anschlag in die runde Öffnung hineinstecken – die PUSH WIRE®-Klemmung packt sofort. Zum Lösen Leiter festhalten und Klemme unter leichtem Hin- und Herdrehen vom Leiter ziehen.

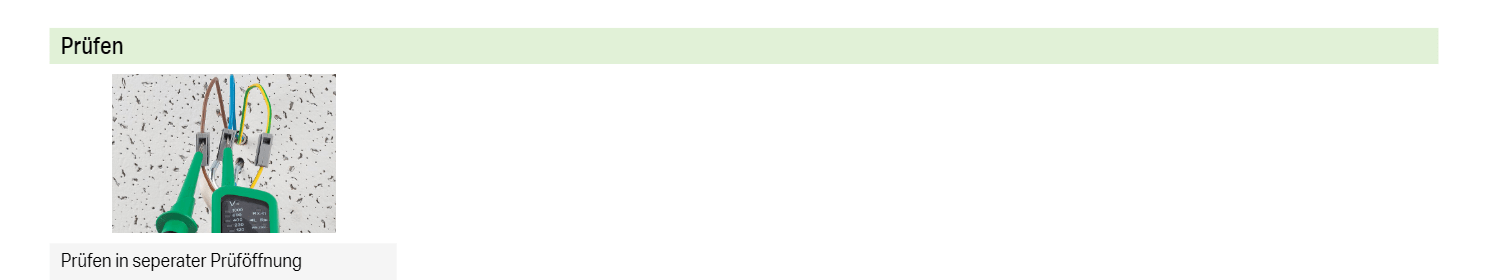

Schritt 4 – Prüfen

Spannungsprüfung erfolgt in der separaten Prüföffnung der Klemme – der Kontakt zum Leiter wird dabei nicht geöffnet. So prüfen Sie z. B. nach dem Einschalten, ob das Verbindungsstück spannungsfrei oder unter Spannung steht.

Technische Daten

Für wen ist die 224-101 gemacht

Elektroinstallateure für Decken- und Wandleuchten in Wohn-, Büro- und Gewerbebauten; Servicetechniker, die feindrähtige Leuchten-Litzen sauber auf eindrähtige UP-Installation klemmen müssen; Schaltschrank- und Verteilerbauer, die eine 1-polige Zwischenklemme mit hoher Klemmsicherheit nach EN 60998 brauchen; Schiffbau-Elektriker (Approvals ABS, BV, DNV GL, Lloyds Register liegen vor).

Hinweis zu Aluminium-Leitern

Die PUSH WIRE®-Klemmung ist auch für eindrähtige Aluminiumleiter bis 4 mm² geeignet, wenn die Alu-Plus-Kontaktpaste WAGO 249-130 verwendet wird (Hinweis: nicht für den Einsatz in Nordamerika). Die Paste zerstört die Oxidschicht und verhindert elektrolytische Korrosion zwischen Cu- und Al-Leiter in derselben Klemme. Bei Aluminium sinkt der Nennstrom auf 16 A (bei 2,5 mm²) bzw. 22 A (bei 4 mm²).

Lieferumfang & Verpackung

1 Karton = 100 Klemmen (VPE). RoHS-konform, enthält laut Hersteller keine SVHC-Stoffe oberhalb der Meldegrenze. Das vollständige Datenblatt (PDF, 4 Seiten, Stand 26.03.2024) finden Sie im Download-Bereich dieser Produktseite.

• Anzahl der Klemmstellen (Installationsseite) = 2
• Nennquerschnitt (Installationsseite) = 1..2,5 mm²
• Art der Ver-/Entriegelung = ohne
• Farbe = grau
• Transparent = nein
• Nennspannung = 400 V
• Nennstrom = 24 A
• Geeignet für massive Leiter = ja
• Geeignet für flexible Leiter = ja
• Geeignet für mehrdrahtige Leiter = nein
• Leiterquerschnitt starr (ein-/mehrdrähtig) = 1..2,5 mm²
• Min. AWG-Größe = 12
• Max. AWG-Größe = 14
