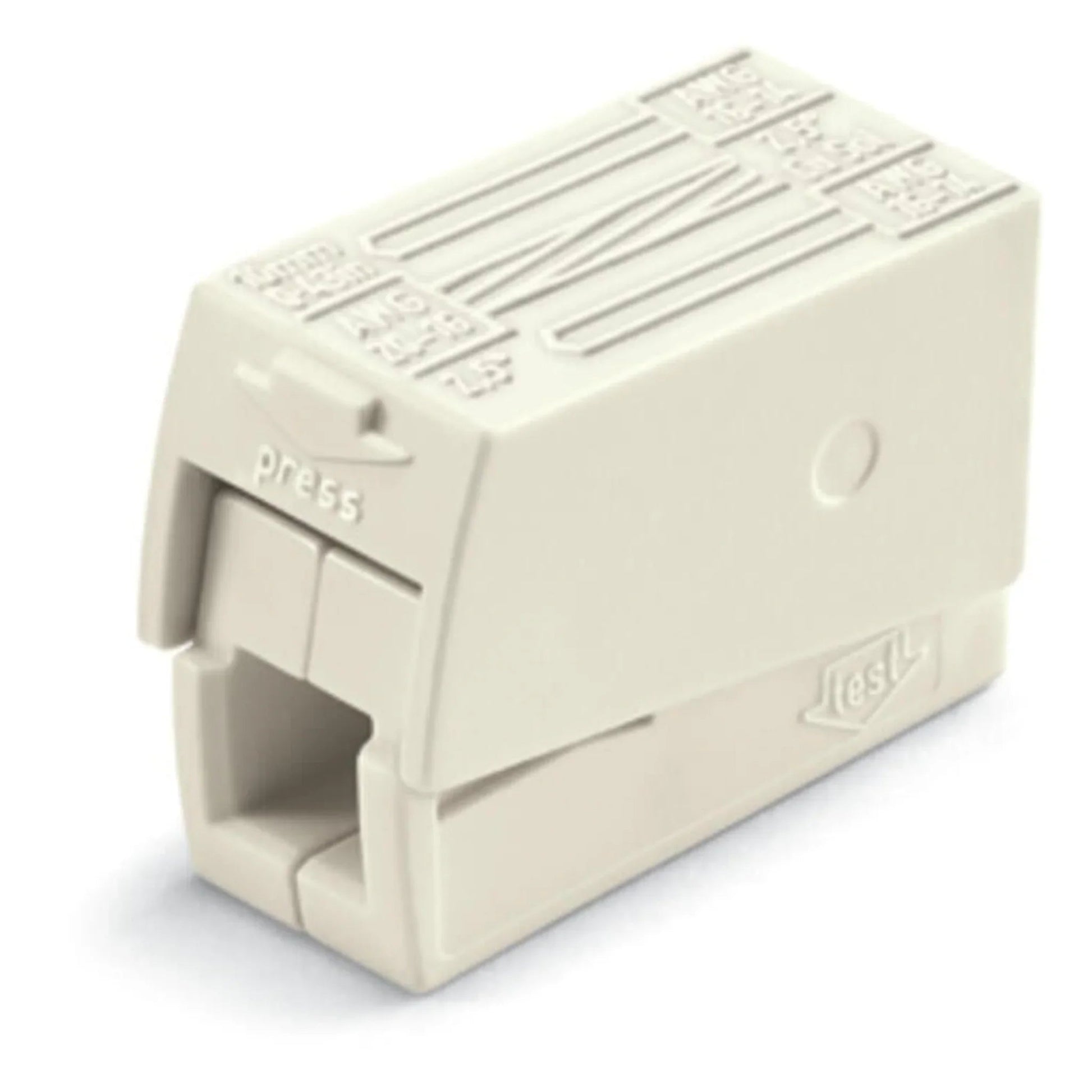

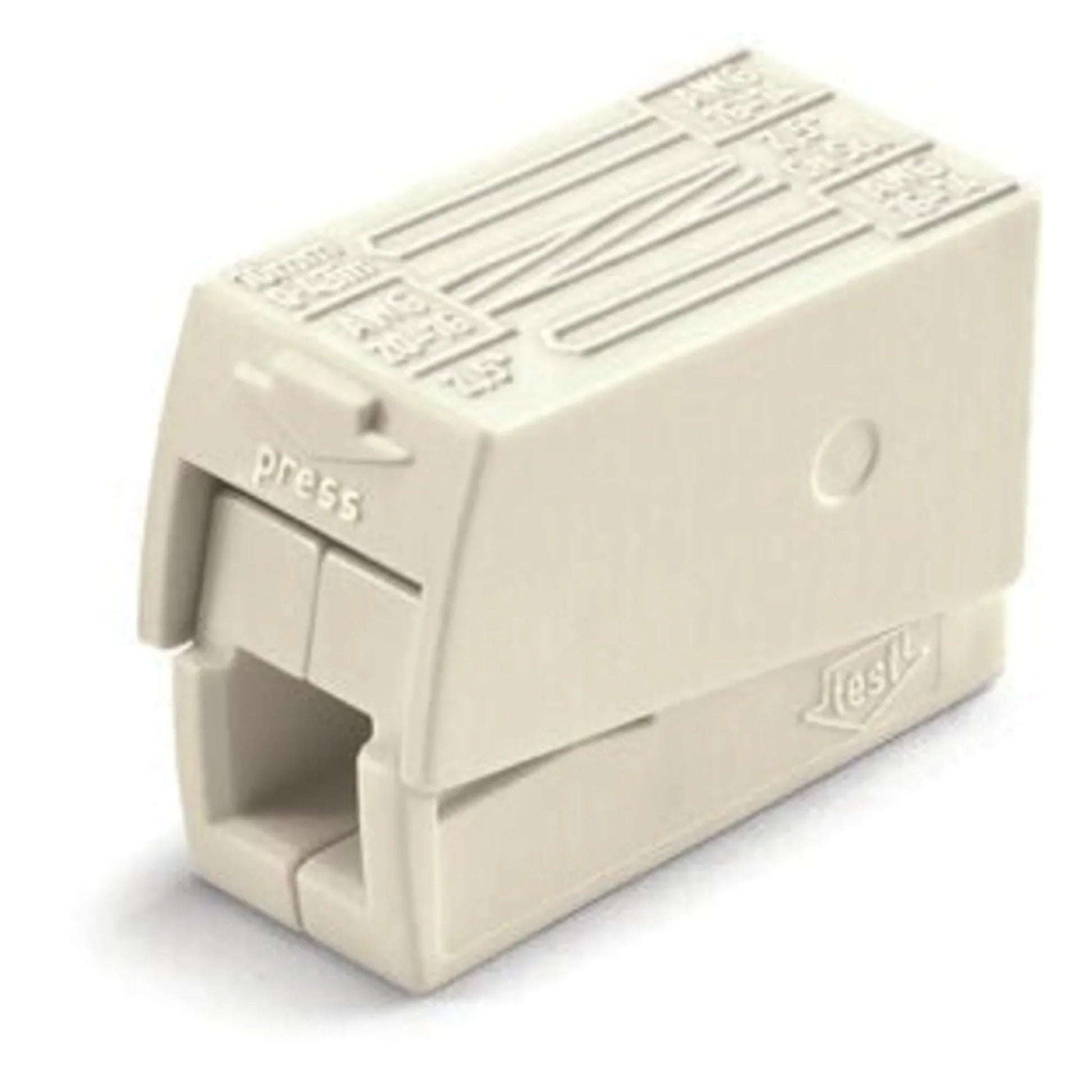

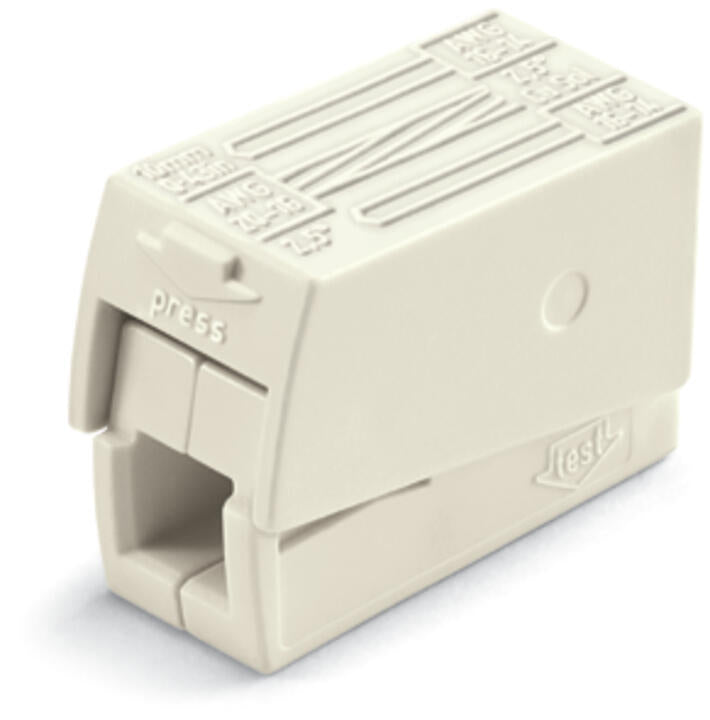

WAGO Leuchtenklemme 224-112

Auf einen Blick

Die WAGO 224-112 ist die 2-polige Schwester der 224-101: ein Phasen-Leiter aus der Installation wird auf zwei Leuchten-Litzen aufgeteilt – ohne Aderendhülse, ohne Schraube, ohne Werkzeug. Ideal für Doppelleuchten an einer Klemmstelle oder für die Aufteilung von Phase, Neutralleiter und Schutzleiter über drei dieser Klemmen.

Warum diese Klemme

• 2 Leuchten an einer Klemme – 1 PUSH WIRE®-Installationsanschluss, 2 CAGE CLAMP®-Leuchtenanschlüsse, alle auf demselben Potenzial
• Spart Aderendhülsen – feindrähtige Leuchten-Litzen 0,5–2,5 mm² klemmen direkt auf der CAGE CLAMP®-Seite
• Schnellster Installations-Anschluss – eindrähtige NYM-Adern 1–2,5 mm² in PUSH WIRE® einstecken, 9–11 mm abisoliert
• Wieder lösbar – Drücker öffnet die Leuchtenseite werkzeuglos
• Kompakt – 9,5 mm breit, 20,5 mm tief, 2,1 g je Klemme
• VDE, UL, CSA + Schiffbau zugelassen – EN 60998, auch ABS / BV / DNV GL / LR

So schließen Sie die Klemme an

Drei Schritte aus dem WAGO-Datenblatt – die Anschlusstechnik ist identisch zur 224-101, nur dass auf der Leuchtenseite zwei Litzen Platz finden.

Schritt 1 – Leiter abisolieren

Ein-, mehr- oder feindrähtigen Leiter auf 9 bis 11 mm abisolieren.

Schritt 2 – Leuchtenseite anschließen (CAGE CLAMP®, eckige Öffnung)

Klemme auf der Seite mit der eckigen Öffnung zusammendrücken, abisolierten Leiter einführen, Drücker loslassen. Wiederholen für die zweite Leuchten-Litze.

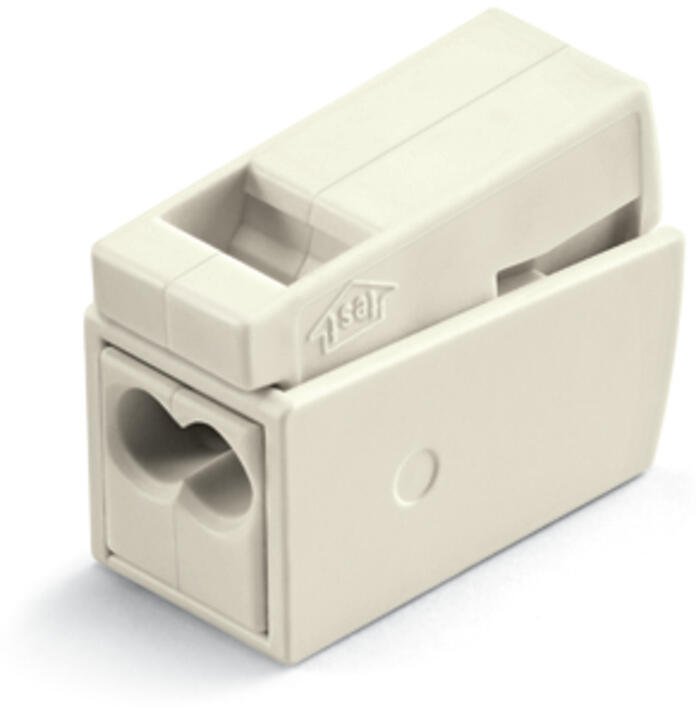

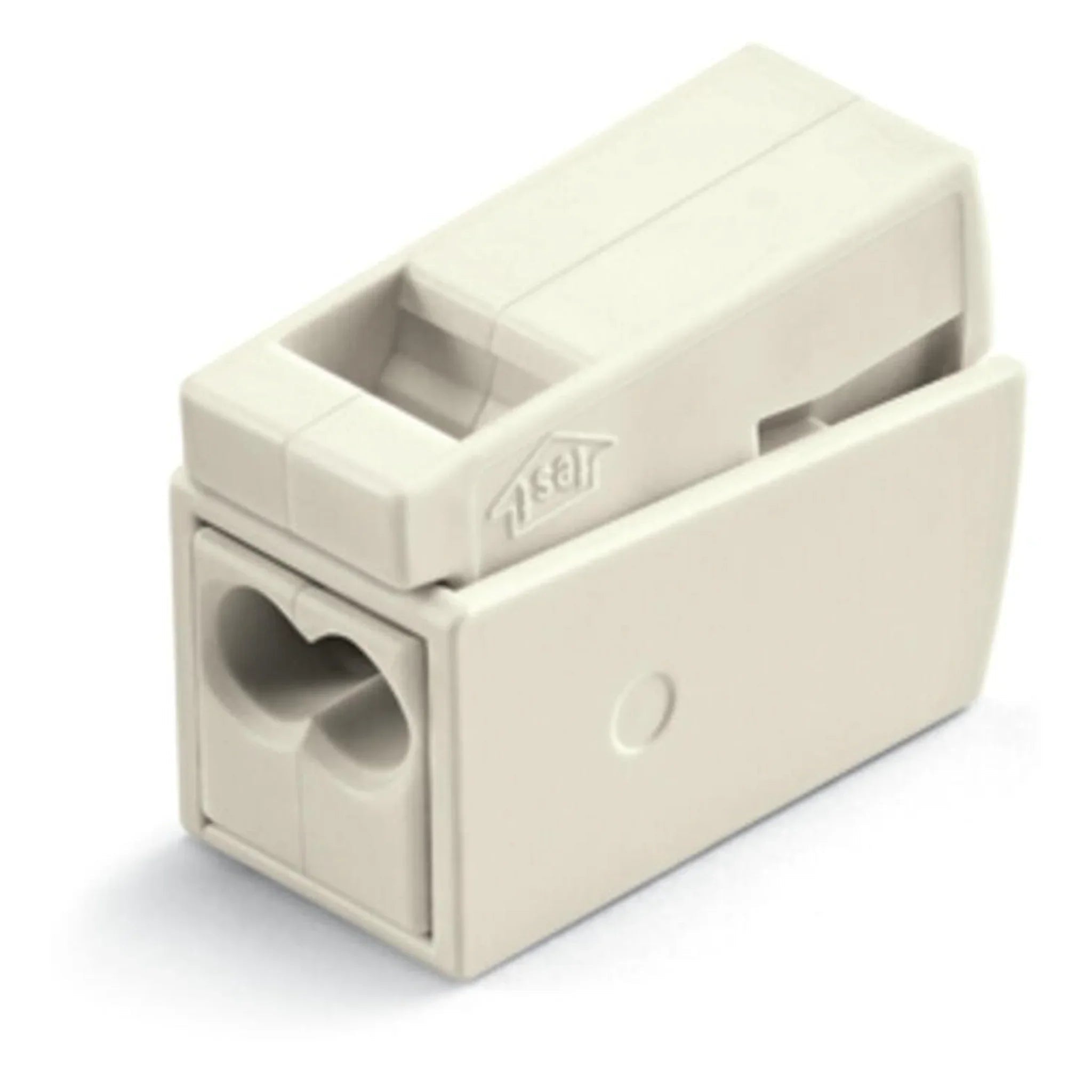

Schritt 3 – Installationsseite anschließen (PUSH WIRE®, runde Öffnung)

Abisolierten eindrähtigen Leiter bis zum Anschlag in die runde Öffnung hineinstecken.

Technische Daten

Wann nehme ich die 224-112 statt der 224-101?

Wenn an einer Position zwei Leuchten an dieselbe Zuleitung sollen – typisch: zwei Spots in einer Reihe, ein Lichtband mit Endeinspeisung, oder das Aufteilen von Phase und Neutralleiter, wo aus je einer Ader zwei werden müssen. Drei 224-112 (eine für L, eine für N, eine für PE) ersetzen eine klassische Lampen-Anschlussdose mit Schraubklemmen.

Für wen ist die 224-112 gemacht

Elektroinstallateure für Doppel- und Reihenleuchten in Wohn- und Bürobauten, Servicetechniker im Leuchtenbau, Lichtplaner bei Spot-Reihen, Schiffbau-Elektriker (Approvals ABS, BV, DNV GL, Lloyds Register liegen vor).

Hinweis zu Aluminium-Leitern

Die PUSH WIRE®-Klemmung ist auch für eindrähtige Aluminiumleiter bis 4 mm² geeignet, wenn die Alu-Plus-Kontaktpaste WAGO 249-130 verwendet wird (nicht für den Einsatz in Nordamerika). Bei Aluminium sinkt der Nennstrom auf 16 A (bei 2,5 mm²) bzw. 22 A (bei 4 mm²).

Lieferumfang & Verpackung

1 Karton = 100 Klemmen (VPE). RoHS-konform. Das vollständige Datenblatt (PDF, 8 Seiten, Stand 07.12.2021) finden Sie im Download-Bereich dieser Produktseite.

• Anzahl der Klemmstellen (Installationsseite) = 3
• Nennquerschnitt (Installationsseite) = 1..2,5 mm²
• Art der Ver-/Entriegelung = ohne
• Farbe = weiß
• Transparent = nein
• Nennspannung = 400 V
• Nennstrom = 24 A
• Geeignet für massive Leiter = ja
• Geeignet für flexible Leiter = ja
• Geeignet für mehrdrahtige Leiter = nein
• Leiterquerschnitt starr (ein-/mehrdrähtig) = 1..2,5 mm²
• Min. AWG-Größe = 14
• Max. AWG-Größe = 16
