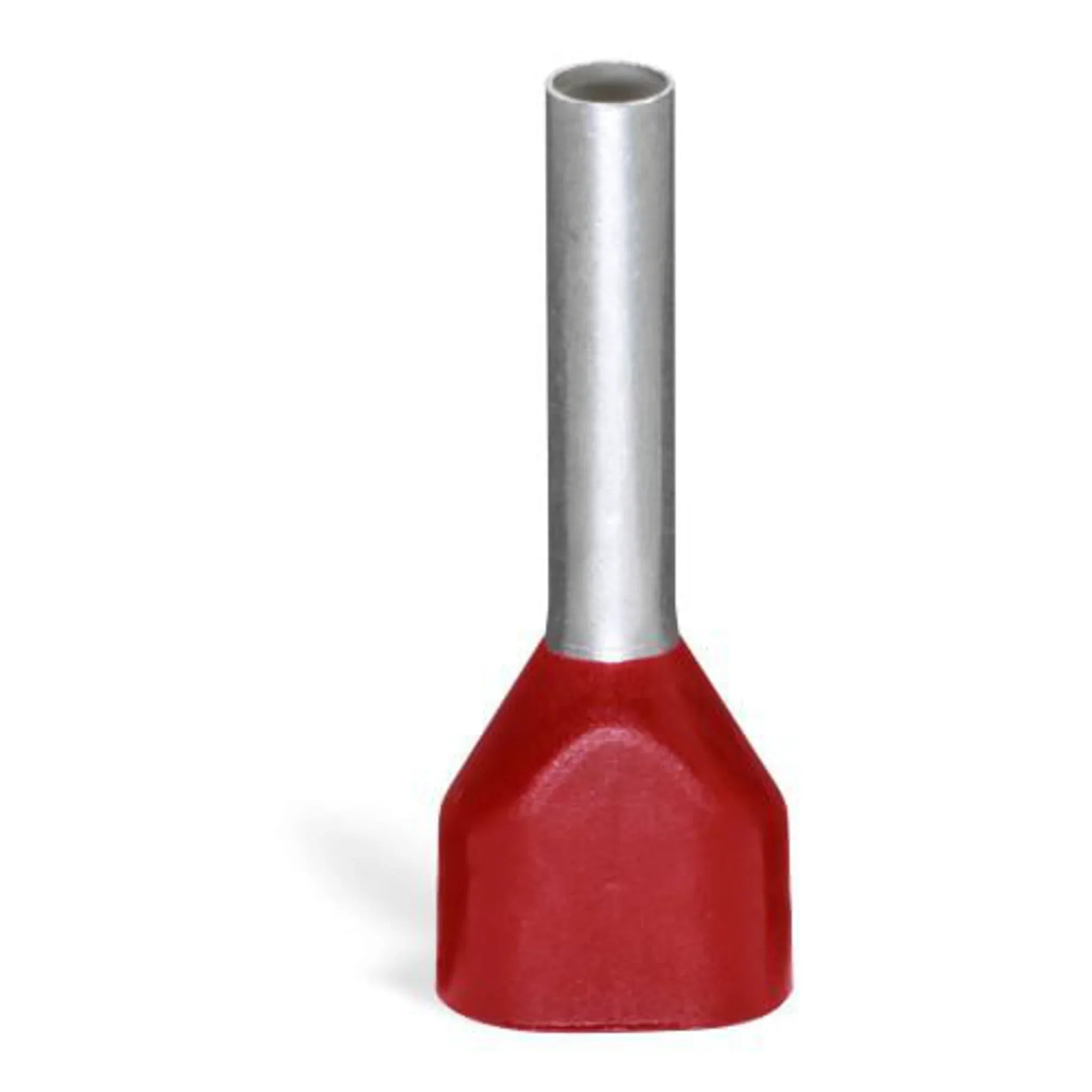

Zwillings-Aderendhülse isoliert Polyamid verzinnt, 0,5–6 mm²

Zwillings-Aderendhülsen nehmen zwei Adern in einer gemeinsamen Hülse auf und führen sie als einen Stift in die Klemmstelle. Das ist der saubere Weg, wenn an einer Reihenklemme oder an einem Schütz Brücke und Zuleitung zusammenkommen, statt zwei Einzeladern nebeneinander in eine Klemme zu zwängen. Der Isolierkragen aus Polyamid schützt die abisolierten Adern und hält beide beim Einführen zusammen.

Nutzen

• Zwei Adern in einer Klemmstelle, gemeinsam verpresst und geführt.
• Isolierkragen aus Polyamid mit querschnittsabhängiger Farbcodierung.
• Verzinnte Hülse für einen dauerhaft niedrigen Übergangswiderstand.
• Ohne Kennzeichnungsfahne: passt in eng gerasterte Klemmenblöcke.
• Hülsenlängen von 8 bis 12 mm für unterschiedlich tiefe Klemmentrichter.

Anwendung

Eingesetzt wird die Zwillingshülse im Schaltschrank überall dort, wo Potenzialbrücken, Abgriffe oder Parallelabgänge auf eine Klemmstelle laufen und die Klemme nur einen Leiter sicher fassen kann. Isolieren Sie beide Adern gleich lang ab und führen Sie sie gemeinsam bis zum Anschlag ein; ragt eine Ader zurück, verteilt sich der Pressdruck ungleich. Verpresst wird mit dem Profil, das für Zwillingshülsen dieser Nennweite vorgesehen ist – nicht mit dem Profil für einfache Aderendhülsen gleicher Größe. Beide Adern sollten denselben Querschnitt haben. Für kurzschlussfeste Leitungen ist die Serie nicht ausgelegt; ob eine Größe halogenfrei ausgeführt ist, entnehmen Sie den Varianten-Details.

Lieferumfang

Geliefert werden isolierte Zwillings-Aderendhülsen im Karton, im Beutel oder als Einzelstück. Querschnitt, Hülsenlänge und Kragenfarbe ergeben sich aus der gewählten Variante; die Stückzahl je Verpackungseinheit steht in den Varianten-Details.

• Bauform = Zwillings-Aderendhülse
• Nennquerschnitt = 0,5 mm²

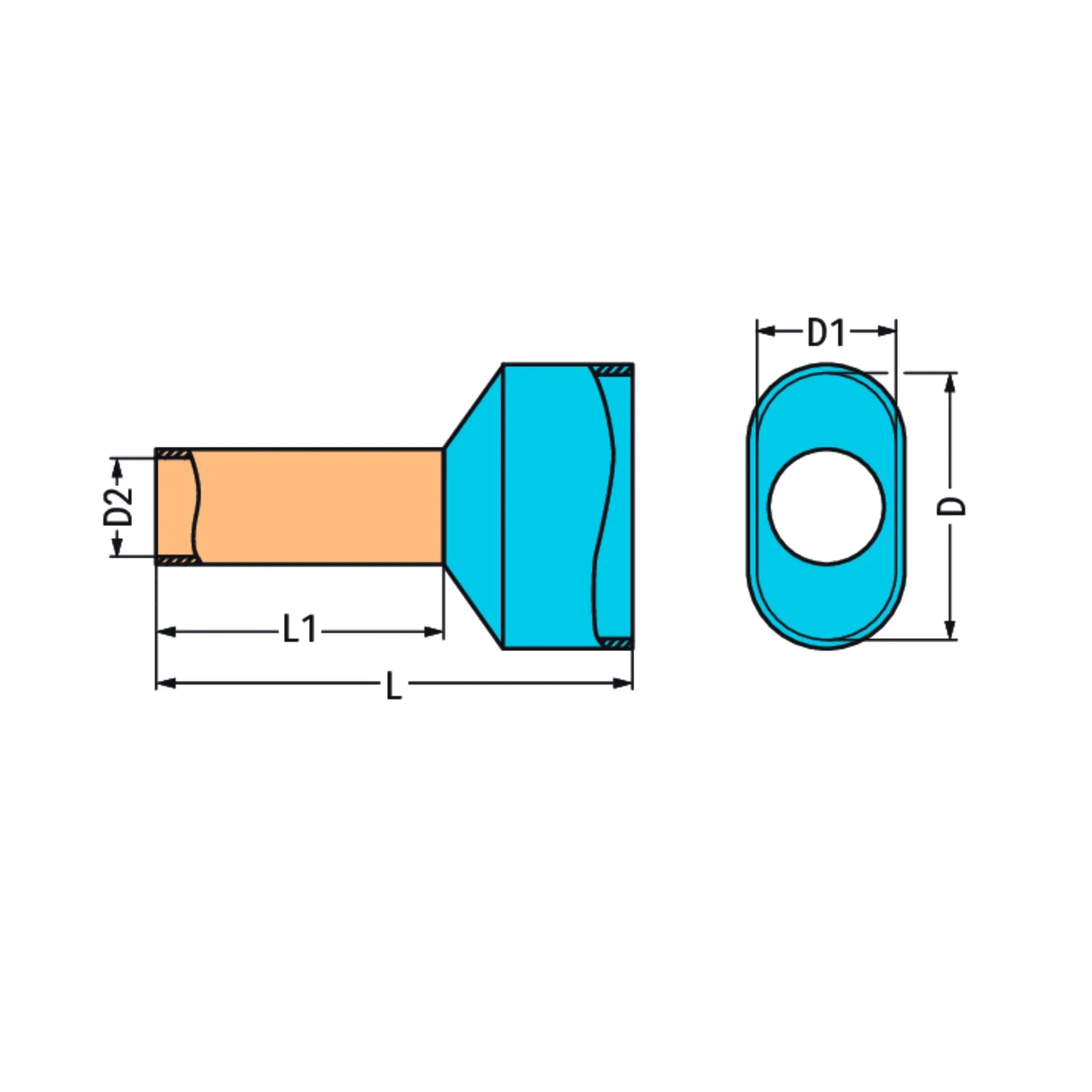

• Hülsenlänge = 10 mm
• Gesamtlänge = 16 mm
• Isoliert = ja
• Werkstoff der Isolation = Polyamid (PA)
• Halogenfrei = ja
• Farbe = weiß
• Werkstoff = Kupfer
• Oberflächenschutz = verzinnt
• Für kurzschlussfeste Leitungen = nein
• Mit Kennzeichnungsfahne = nein
• Bandware = nein
• AWG-Größe = 20
