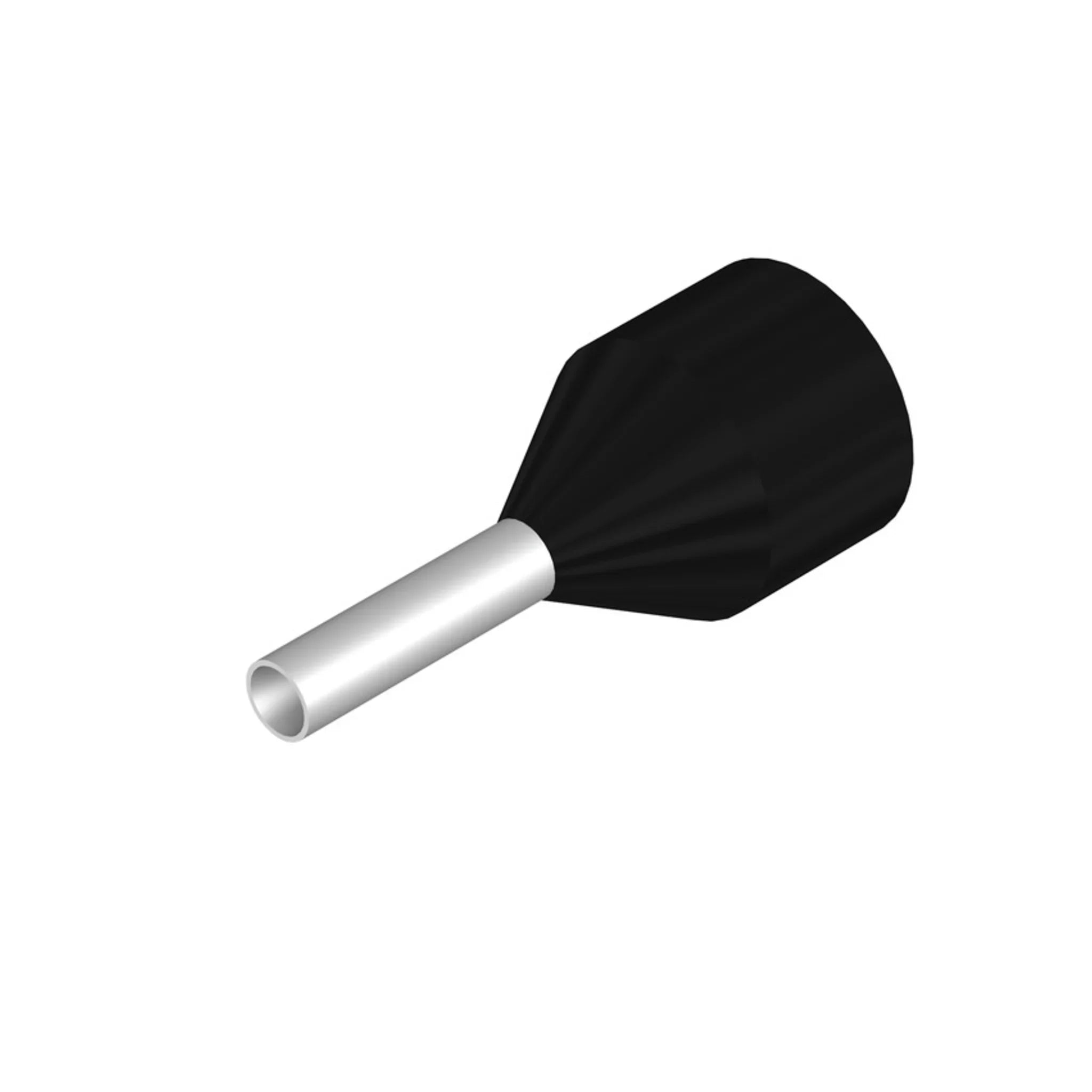

Aderendhülse isoliert kurzschlussfest mit PP-Kragen, 1,5–16 mm²

Feindrähtige Leiter gehören nicht ohne Hülse in eine Schraub- oder Federkraftklemme. Diese galvanisch verzinnte Kupferhülse mit Polypropylen-Kragen bündelt die Einzeldrähte, schützt sie vor dem Aufspleißen und hält die Klemmstelle dauerhaft stabil — auch an kurzschlussfesten Leitungen.

Nutzen

• Kragen aus Polypropylen mit weitem Einführtrichter, halogenfrei und farblich nach Querschnitt unterschieden.
• Für kurzschlussfeste Leitungen freigegeben, damit die Aderisolation bis an den Pressbereich geführt wird.
• Galvanische Verzinnung schützt die Kupferhülse vor Korrosion und hält den Übergangswiderstand niedrig.
• Hülsenlängen von 8 bis 14,5 mm decken flache Reihenklemmen ebenso ab wie tiefe Leistungsklemmen.
• Zu jeder Größe ist die AWG-Entsprechung hinterlegt — hilfreich bei Anlagen nach US-Normen.

Anwendung

Abisolieren Sie exakt auf die Länge der gewählten Hülse und schieben Sie die Ader bis zum Anschlag in den Kragen, bevor Sie mit Vierkant- oder Trapezprofil verpressen. Der Bereich von 1,5 bis 16 mm² deckt die typischen Motor- und Einspeiseleitungen im Schaltschrank ab. Achten Sie darauf, je Klemmstelle nur einen Leiter zu verpressen; für zwei Adern ist eine Zwillings-Aderendhülse vorgesehen. Nach dem Pressen darf kein Einzeldraht neben der Hülse liegen und der Kragen darf nicht mitgequetscht sein. Prüfen Sie vor der Bestellung, ob Ihre Presszange den gewünschten Querschnitt in einem Zug abdeckt.

Lieferumfang

Geliefert im Blister (PK); die Stückzahl je Packung hängt von der gewählten Variante ab und steht in den Varianten-Details. Ein Herstellerdatenblatt ist hinterlegt.

• Bauform = Standard
• Nennquerschnitt = 1,5 mm²
• Hülsenlänge = 8 mm
• Isoliert = ja
• Werkstoff der Isolation = Polypropylen (PP)
• Halogenfrei = ja
• Farbe = schwarz
• Werkstoff = Kupfer
• Oberflächenschutz = verzinnt
• Für kurzschlussfeste Leitungen = ja
• Bandware = nein
• AWG-Größe = 16
