Aderendhülse unisoliert verzinnt, 0,25–185 mm²

Die galvanisch verzinnte Kupferhülse schützt abisolierte flexible Leiter und hält die Einzeldrähte beim Einführen in die Klemmstelle zusammen. Verpresst ergibt sich eine dauerhaft stabile, gasdichte Kontaktfläche. Der Bereich reicht von der Messleitung mit 0,25 mm² bis zur Hauptleitung mit 185 mm².

Nutzen

• Sehr breiter Querschnittsbereich von 0,25 bis 185 mm², sodass Steuerstromkreis und Hauptstromkreis aus einer Serie bedient werden.
• Hülsenlängen von 5 bis 32 mm für unterschiedliche Klemmentiefen und Anschlusskammern.
• Galvanisch verzinnte Oberfläche als Korrosionsschutz auf der Kupferhülse.
• Halogenfreies Material, passend zu Anlagen mit entsprechender Werkstoffvorgabe.
• Unisolierte Bauform ohne Kunststoffkragen für beengte Klemmstellen und für Anwendungen, in denen kein Farbcode gefordert ist.

Anwendung

Die Hülse wird auf den abisolierten Leiter geschoben und mit Vierkant-, Trapez- oder Sechskantprofil verpresst, je nachdem, welches Werkzeug für den Querschnitt vorgesehen ist. Entscheidend für die Auswahl sind zwei Maße: der Leiterquerschnitt und die Hülsenlänge, die zur Abisolierlänge und zur Tiefe der Klemmstelle passen muss. Bei den großen Querschnitten ab etwa 25 mm² arbeiten Sie sinnvoll mit einer hydraulischen oder mechanischen Presszange mit passendem Einsatz, bei den kleinen Querschnitten genügt eine Vierkant-Crimpzange. Beachten Sie, dass diese Familie laut Stammdaten nicht für kurzschlussfeste Leitungen ausgewiesen ist; wo diese Eignung gefordert ist, wählen Sie eine ausdrücklich dafür freigegebene Hülse.

Lieferumfang

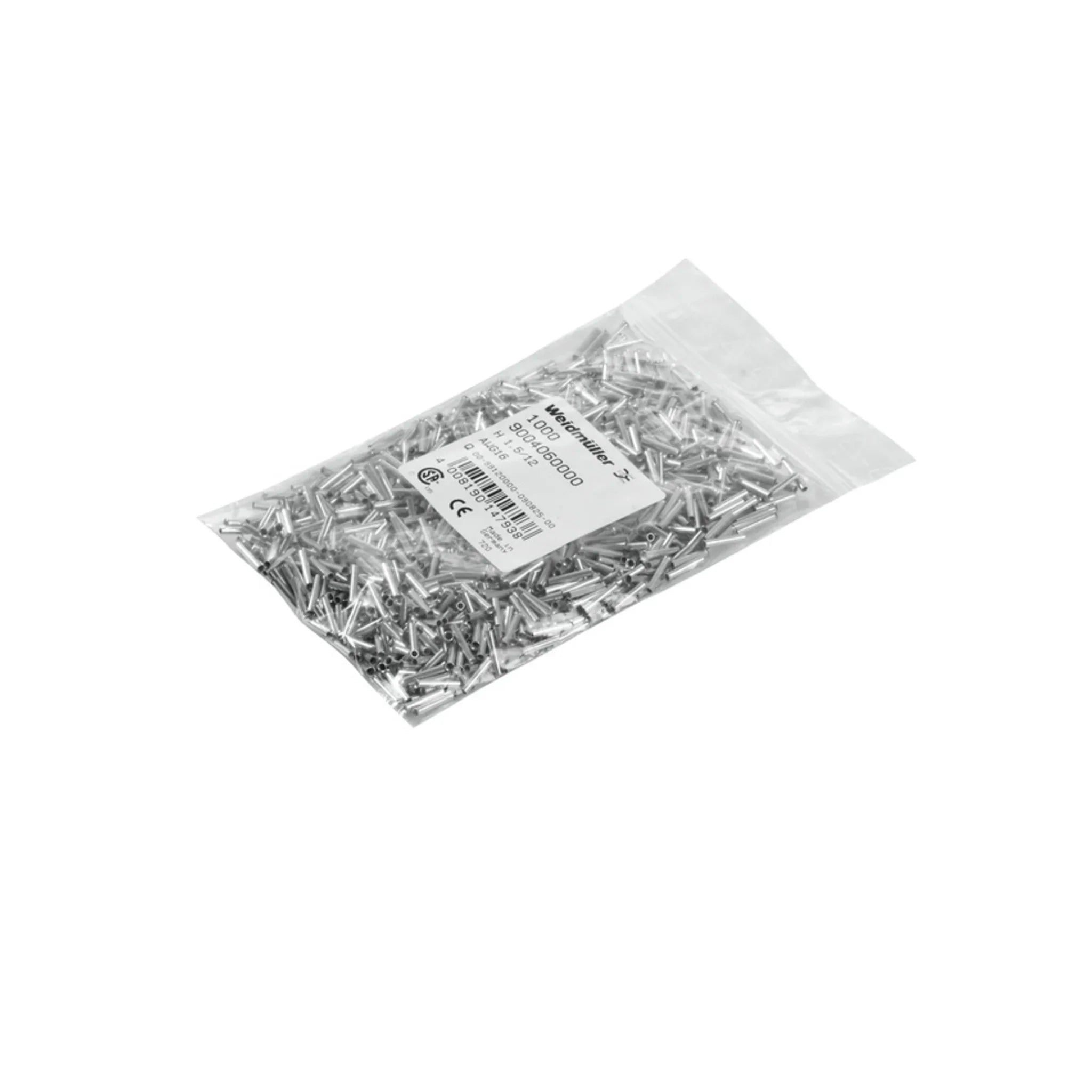

Geliefert werden unisolierte Aderendhülsen im Blister (PK). Die Stückzahl je Packung richtet sich nach der gewählten Variante und steht in den Varianten-Details.

• Bauform = Standard
• Nennquerschnitt = 0,25 mm²
• Hülsenlänge = 5 mm
• Isoliert = nein
• Werkstoff der Isolation = sonstige
• Halogenfrei = ja
• Werkstoff = Kupfer
• Oberflächenschutz = verzinnt
• Für kurzschlussfeste Leitungen = nein
• Mit Kennzeichnungsfahne = nein
• Bandware = nein
• AWG-Größe = 24
