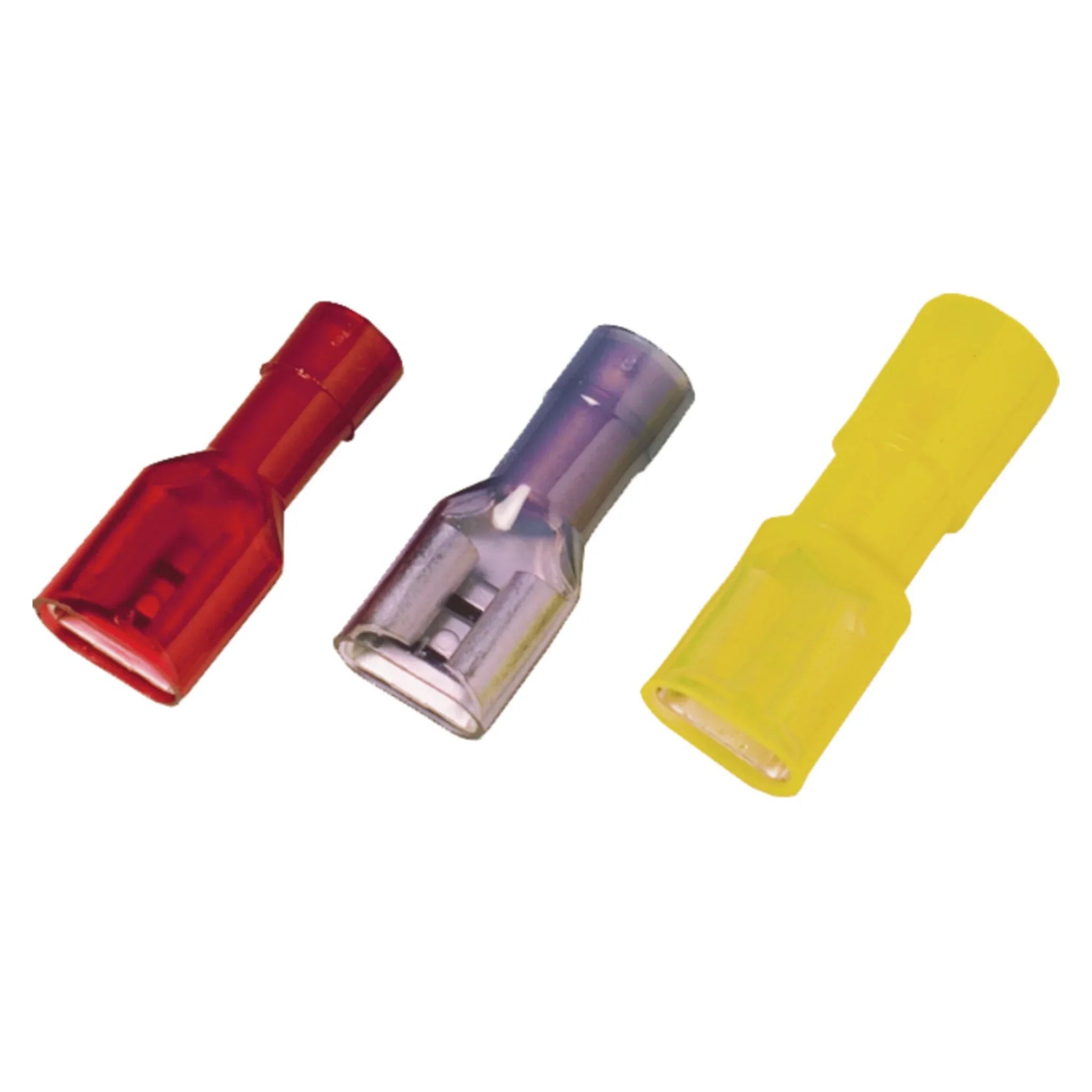

Flachstecker vollisoliert Polyamid (PA), 1–6 mm²

Der vollisolierte Flachsteckverbinder verbindet Kupferkontakt und durchgehende Polyamid-Isolierhülse. Der konische Einführtrichter erleichtert das Einschieben der Litze und verhindert, dass einzelne Drähte neben der Presshülse landen. Die Isolierung deckt den Crimpbereich vollständig ab.

Nutzen

• Vollisolierte Ausführung mit Isolierhülse aus Polyamid (PA) für berührungsgeschützte Steckverbindungen.
• Konischer Einführtrichter für sauberes Einführen des abisolierten Leiters.
• Fünf Steckmaße von 2,8x0,5 bis 6,3x0,8 mm, damit die Verbindung zum vorhandenen Gegenkontakt passt.
• Maximalstrom je nach Ausführung zwischen 15 und 44 A.
• Kontaktkörper aus Kupfer, halogenfreies Material, ohne Rastnase und ohne zusätzlichen Abgriff.

Anwendung

Flachsteckverbindungen werden überall dort eingesetzt, wo eine Leitung lösbar an Geräte, Schalter, Motoren oder Klemmleisten geführt wird. Der Leiter wird auf die Länge der Presshülse abisoliert, eingeführt und mit einer Crimpzange für isolierte Verbinder verpresst; das Zangenprofil muss zum Querschnittsbereich passen, sonst wird die Isolierhülse gequetscht statt geformt. Für die Auswahl sind zwei Angaben maßgeblich: der Leiterquerschnitt im Bereich 1 bis 6 mm² und das Steckmaß des Gegenkontakts. Gleichen Sie das Steckmaß immer am vorhandenen Bauteil ab, da 2,8 mm, 4,8 mm und 6,3 mm breite Zungen nicht untereinander austauschbar sind. Da diese Ausführung ohne Rastnase geliefert wird, sollte die Steckverbindung dort, wo Vibrationen auftreten, zusätzlich gesichert werden.

Lieferumfang

Sie erhalten die vollisolierten Flachsteckverbinder im Blister (PK). Die Stückzahl je Packung richtet sich nach der gewählten Variante und steht in den Varianten-Details.

• Mit Rastnase = nein
• Mit Abgriff = nein
• Steckerabmessungen = flach 2,8x0,5 mm
• Nennquerschnitt = 0,5..1 mm²
• Isolation = vollisoliert
• Farbe der Isolation = rot
• Werkstoff der Isolation = Polyamid (PA)
• Werkstoff = Kupfer
• Maximalstrom (Imax) = 15 A
• Halogenfrei = ja
