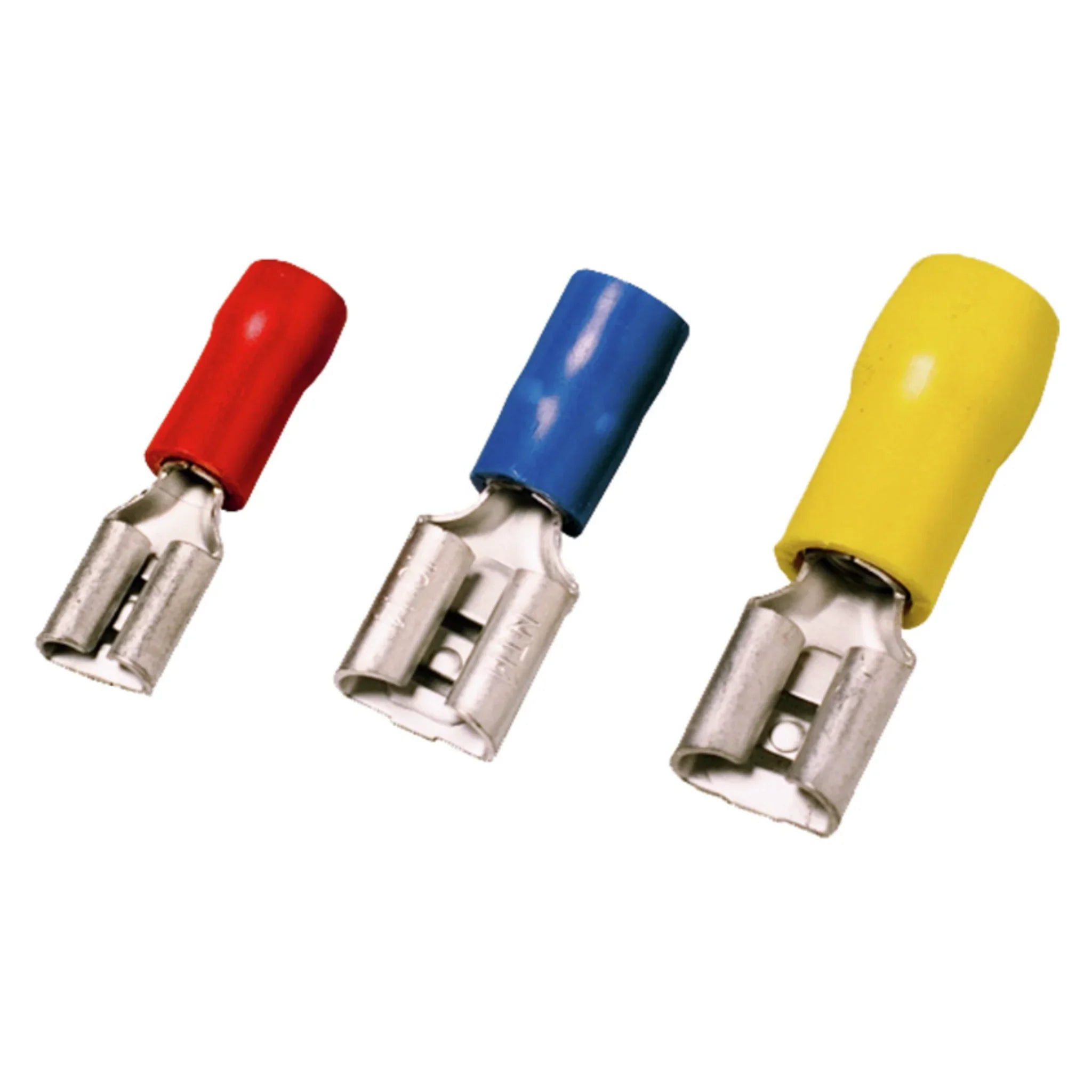

Flachsteckhülse teilisoliert halogenfrei mit Abgriff, 0,5–6 mm²

Die teilisolierte Flachsteckhülse aus Kupfer verbindet eine Litze lösbar mit einem Flachstecker und stellt über den Abgriff gleich eine zweite Kontaktstelle bereit. Der konische Einführtrichter führt auch feindrähtige Leiter sauber in die Crimpzone, ohne dass einzelne Drähte danebenlaufen.

Nutzen

• Konischer Einführtrichter erleichtert das Bestücken feindrähtiger Leiter und verhindert aufgespreizte Einzeldrähte.
• Abgriff am Hülsenkörper erspart eine zusätzliche Verteilerklemme bei Parallelabzweigen.
• Teilisolierte Bauform lässt die Crimpzone sichtbar und damit prüfbar.
• Halogenfreie Isolierung für Anlagen mit erhöhten Anforderungen an das Brandverhalten.
• Drei Steckmaße von 2,8 x 0,8 bis 6,3 x 0,8 mm decken die gängigen Gegenkontakte ab.

Anwendung

Die Hülse wird im Geräte- und Schaltschrankbau, in der Maschinenverdrahtung und in der Instandsetzung eingesetzt, wenn eine Verbindung ohne Werkzeug trennbar bleiben soll. Wählen Sie zuerst das Steckmaß passend zum Gegenstecker und danach den Querschnittsbereich; jede Größe deckt einen eigenen Bereich innerhalb von 0,5 bis 6 mm² ab und ist auf einen Maximalstrom zwischen 18 und 44 A ausgelegt. Verpresst wird mit einer Crimpzange für teilisolierte Flachsteckverbinder im passenden Gesenk, der Isoliermantel gehört dabei in den zweiten Crimpflügel. Kontrollieren Sie nach dem Pressen die Lage des Leiters im Sichtfenster und ziehen Sie die Verbindung kurz auf Halt. Wo eine Steckverbindung gegen unbeabsichtigtes Lösen gesichert werden muss, ist eine Ausführung mit Rastnase vorzuziehen, denn diese Hülse hat keine.

Lieferumfang

Geliefert wird die Flachsteckhülse im Blister. Die Stückzahl je Packung richtet sich nach der gewählten Variante und steht in den Varianten-Details.

• Ausführung = Hülse
• Mit Rastnase = nein
• Mit Abgriff = ja
• Steckerabmessungen = flach 2,8x0,8 mm
• Nennquerschnitt = 0,5..1,5 mm²
• Isolation = teilisoliert
• Farbe der Isolation = rot
• Werkstoff = Kupfer
• Maximalstrom (Imax) = 18 A
• Halogenfrei = ja
