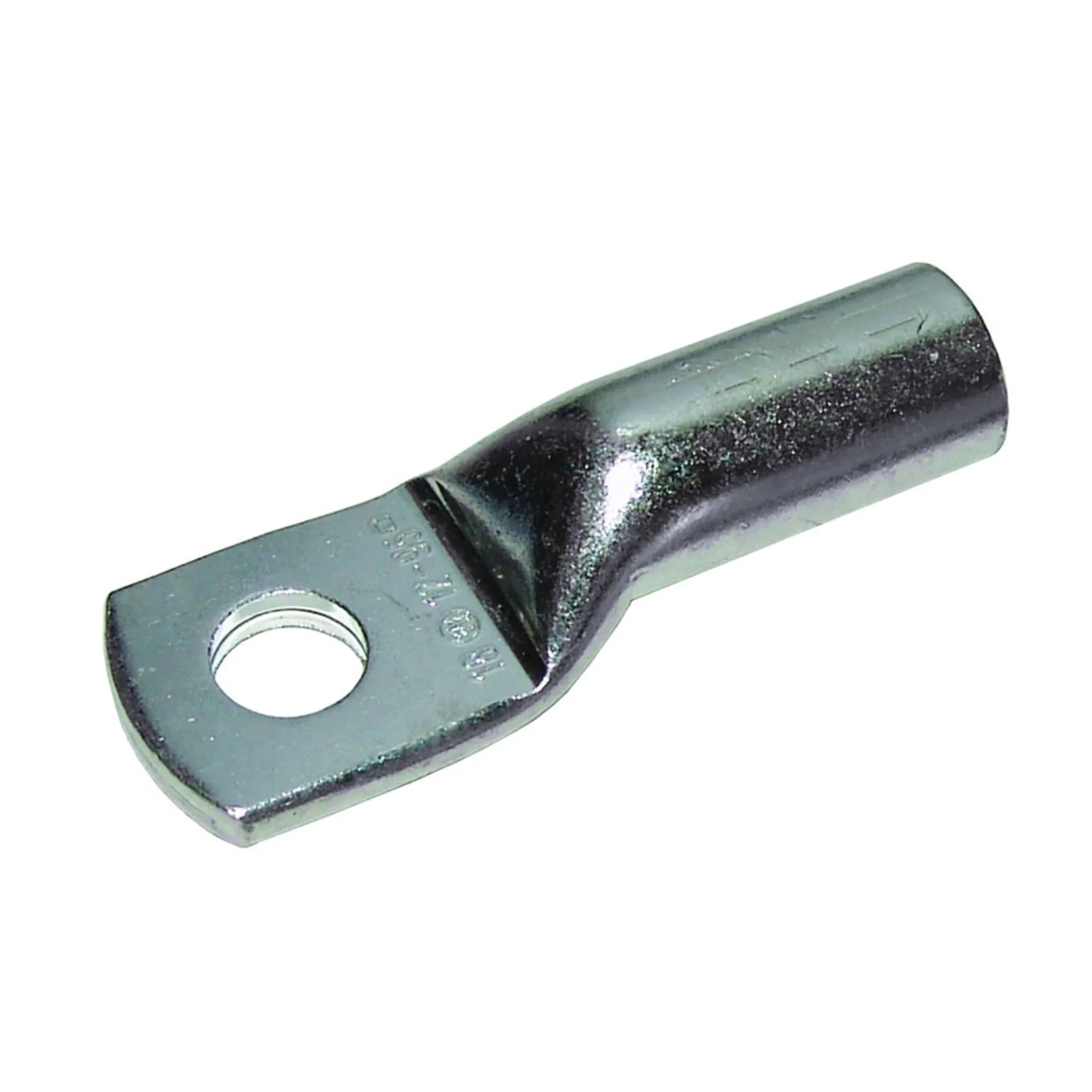

Presskabelschuh DIN 46235 Standard M5–M20, 6–300 mm²

Der Presskabelschuh nach DIN-Serie 46235 ist der Standardanschluss für Kupferleiter an Schienen, Klemmen und Geräten. Das Verpressen umschließt den Leiter gasdicht, schützt ihn vor Korrosion und ergibt eine Verbindung, die im Betrieb nicht nachgezogen werden muss.

Nutzen

• Rohr- und Fahnenmaße nach der DIN-Serie 46235 in Standardausführung — Werkzeuge und Pressformen sind darauf abgestimmt.
• Kupferkörper für den direkten Anschluss von Cu-Leitern ohne zusätzlichen Werkstoffübergang.
• Kennziffer je Ausführung, mit der sich Pressform und Presseinsatz eindeutig zuordnen lassen.
• Anschlussgewinde von M5 bis M20 und damit vom Gerätestecker bis zum Sammelschienenanschluss abgedeckt.
• Ein Befestigungsloch je Fahne — die gängige Bauform für Standardanschlussbilder.

Anwendung

Verwendet wird der Kabelschuh für mehrdrähtige Kupferleiter von Energie- und Anschlusskabeln in Niederspannungsverteilungen, Schaltanlagen und Anschlusskästen. Der Leiter wird abisoliert, ohne Aufspreizen bis zum Rohrgrund eingeschoben und mit Sechskantpressung verpresst; die Anzahl der Pressungen steigt mit dem Querschnitt, deshalb richten Sie sich nach der Kennziffer und der Tabelle Ihres Presswerkzeugs. Bei der Auswahl prüfen Sie Querschnitt und Bolzenmaß immer gemeinsam mit der Fahnenbreite, damit der Schuh auf die vorgesehene Auflagefläche passt und ausreichend Luft- und Kriechstrecke zum Nachbarpol bleibt. Für Aluminiumleiter ist dieser Kabelschuh nicht geeignet — dort ist eine Al- oder Al/Cu-Ausführung erforderlich.

Lieferumfang

Geliefert im Blister. Querschnitt, Anschlussgewinde und Stückzahl je Packung richten sich nach der gewählten Variante und stehen in den Varianten-Details.

• Anschlussgewindemaß (metrisch) = 5
• Anzahl der Befestigungslöcher = 1
• Kennziffer = 5
• Nennquerschnitt = 6 mm²
