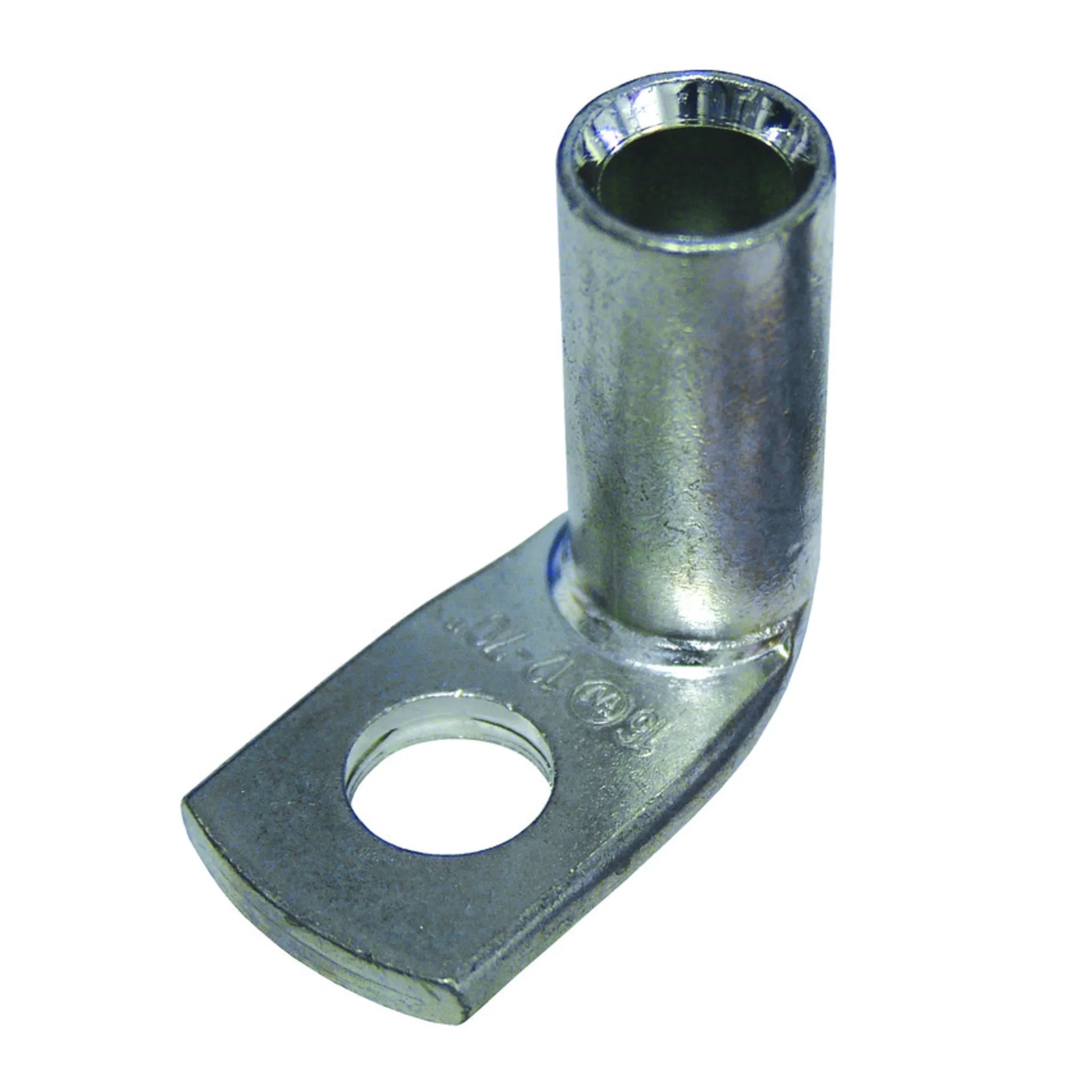

Presskabelschuh 90° gewinkelt DIN 46235 Kupfer, 10–300 mm²

Wenn das Kabel senkrecht in den Klemmkasten kommt, die Anschlussschiene aber waagerecht liegt, spart der um 90 Grad abgewinkelte Presskabelschuh den sonst nötigen Biegeradius. Die Anschlussfahne steht quer zur Hülse, das Kabel muss also nicht mehr gebogen werden. Der Kabelschuh folgt der DIN-Serie 46235 und deckt 10 bis 300 mm² ab.

Nutzen

• 90-Grad-Winkel verkürzt den benötigten Platz vor der Klemmstelle und entlastet das Kabel mechanisch.
• Rohrabmessungen nach DIN 46235 — Gesenke und Presskräfte sind damit eindeutig zuzuordnen.
• Kupfer als Leiterwerkstoff für eine dauerhaft niederohmige Verbindung mit Kupferleitern.
• Ein Befestigungsloch mit Anschlussgewinden von M6 bis M20 für gängige Bolzen- und Schienenmaße.
• Die Kennziffer je Variante nennt das passende Pressgesenk direkt am Artikel.

Anwendung

Der Kabelschuh wird auf den abgesetzten Kupferleiter geschoben und mit dem Sechskant- oder Kerbgesenk verpresst, das zur Kennziffer der Variante gehört. Vor dem Verpressen prüfen Sie, ob der Leiter bis zum Hülsenboden sitzt — nur dann liegen alle Pressungen auf dem Leiter. Bei der Auswahl zählen drei Größen: der Leiterquerschnitt, das Anschlussgewinde des Bolzens und die Winkellage. Prüfen Sie vor der Bestellung, in welche Richtung die Fahne abgewinkelt sein muss, da sich die Einbaulage nachträglich nicht ändern lässt. Beim Anschluss an eine Schiene gehört unter den Schraubenkopf eine geeignete Unterlegscheibe, und das Drehmoment richtet sich nach der Bolzengröße. Für den geraden Anschluss und für die 45-Grad-Lage führt das Sortiment eigene Ausführungen.

Lieferumfang

Geliefert im Blister; die Stückzahl je Blister richtet sich nach der gewählten Variante und steht in den Varianten-Details.

• Anschlussgewindemaß (metrisch) = 6
• Anzahl der Befestigungslöcher = 1
• Kennziffer = 6
• Nennquerschnitt = 10 mm²
