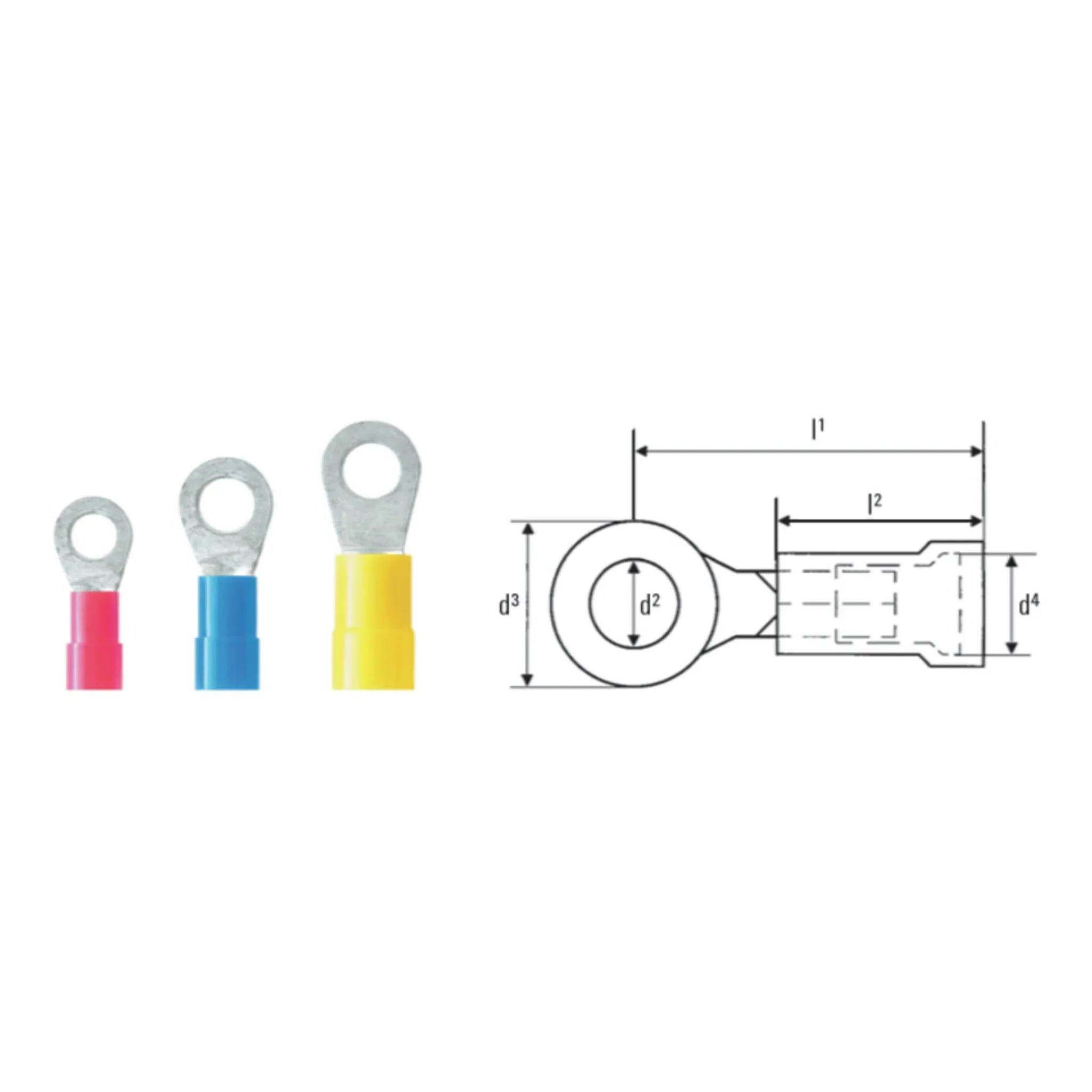

Quetschkabelschuh Ringform isoliert PVC, M3–M10, 1,5–6 mm²

Der isolierte Ringkabelschuh legt sich geschlossen um den Klemmbolzen und kann sich auch bei Erschütterung nicht seitlich herausarbeiten. Die PVC-Hülse deckt die Presszone ab, der konische Einführtrichter nimmt feindrähtige Litzen auf, ohne dass Einzeldrähte danebenlaufen.

Nutzen

• Geschlossene Ringform sitzt rüttelsicher unter der Klemmschraube und bleibt auch bei Vibration in Position.
• Für zugfeste Verbindungen ausgelegt: der Isoliercrimp entlastet die Kontaktzone mechanisch.
• Konischer Einführtrichter erleichtert das Bestücken feindrähtiger Leiter erheblich.
• PVC-Isolierhülse schützt die Presszone und macht die Größenzuordnung im Klemmenkasten eindeutig.
• Bolzenmaße von M3 bis M10 aus einer Reihe, ausgelegt auf Nennströme zwischen 18 und 44 A.

Anwendung

Der Ringkabelschuh gehört an Motorklemmenkästen, Geräteanschlüsse, Trennklemmen und überall dorthin, wo eine Schraubverbindung dauerhaft sicher sitzen muss. Zugelassen sind mehrdrähtige und feindrähtige Rundleiter, für massive Leiter und für Lackdraht ist er ausdrücklich nicht freigegeben. Wählen Sie erst das Bolzenmaß zwischen M3 und M10 passend zur Klemmschraube und dann den Querschnittsbereich. Verpresst wird mit einer Crimpzange für isolierte Kabelschuhe: Leitercrimp und Isoliercrimp werden in einem Arbeitsgang gesetzt, nur dann ist die Verbindung tatsächlich zugfest. Kontrollieren Sie anschließend, ob der Leiter im Trichter sichtbar ansteht, und ziehen Sie die Klemmschraube mit dem für das Betriebsmittel vorgegebenen Drehmoment an. Weil die Ringform geschlossen ist, muss die Schraube zum Anschließen vollständig herausgedreht werden.

Lieferumfang

Geliefert wird der Quetschkabelschuh im Blister. Die Stückzahl je Packung richtet sich nach der gewählten Variante und steht in den Varianten-Details.

• Nennquerschnitt = 1,5 mm²
• Min. AWG-Größe = 20
• Max. AWG-Größe = 16
• Ausführung = Normalausführung
• Hülsenform = kurz
• Geeignet für massive Leiter = nein
• Geeignet für mehrdrähtige Leiter = ja
• Geeignet für feindrähtige Leiter = ja
• Geeignet für hohe Temperaturen (bis 650 °C) = nein
• Geeignet für Lackdraht = nein
• Geeignet für Rundleiter = ja
• Geeignet für Flachleiter = nein
• Werkstoff = Kupfer
• Oberflächenschutz = verzinnt
• Isolation = Polyvinylchlorid (PVC)
• Farbe der Isolation = rot
• Spannungsreihe = bis 600 V
• Nennstrom = 18 A
• Art der Verbindung = Endverbinder
• Anzahl der Abzweige = 1
• Für zugfeste Verbindungen = ja
• Ölstopp/Mittelsteg = nein
